Type de produit	Lampe de signalisation à 5 segments LED
Modèle	DV1511
Marque	IFM
Nombre de segments	5 segments LED RVB
Avertisseur sonore	Oui (buzzer intégré)
Alimentation	24 V DC (TBTS/TBTP)
Raccordement	Connecteur M12 8 pôles
Couleurs disponibles	Rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint
Fréquences	Allumé permanent, clignotement lent/moyen/rapide, flash lent/moyen/rapide
Luminosité réglable	100%, 75%, 50%, 25%
Interface de communication	IO-Link (broche 8)
Paramétrage	Via bouton de paramétrage ou IO-Link
Mode démo	Oui
Indice de protection	IP65/IP67 (estimation, joints d'étanchéité intégrés)
Température d'utilisation	-25°C à 60°C (estimation)
Matériau du boîtier	Polycarbonate (estimation)
Montage	Surface plane, fixation avec écrous M4 (couple 1,8 Nm)
Dimensions (approx.)	Hauteur env. 250 mm, diamètre env. 60 mm (estimation)
Poids	Environ 200 g (estimation)
Homologations	CE, UKCA
Entretien	Nettoyage avec chiffon microfibre sec, hors tension
Réparabilité	Réparation uniquement par le fabricant
Élimination	Respecter les réglementations locales
Contenu de la boîte	Lampe de signalisation, fixation, écrous M4, notice

FOIRE AUX QUESTIONS - DV1511 IFM

Comment paramétrer les segments LED via le bouton ?

Retirez le capuchon protecteur, appuyez brièvement (< 5 s) pour entrer en mode paramétrage. Utilisez des appuis courts pour naviguer entre les paramètres (couleur, fréquence, luminosité) et des appuis longs (> 5 s) pour sélectionner et sauvegarder la valeur. Une LED feedback verte indique l'état.

Puis-je utiliser cette lampe en extérieur ?

L'appareil est conçu uniquement pour une utilisation en intérieur. Il n'est pas approprié pour des environnements avec des contraintes mécaniques élevées (chocs/vibrations).

Quel est le type de câble nécessaire pour le raccordement ?

Le raccordement se fait via un connecteur M12 8 pôles. Utilisez des câbles adaptés avec une section de 8 x 0,25 mm² (AWG 24). Pour IO-Link, un câble en Y E12798 peut être utile.

Comment régler la couleur d'un segment ?

En mode paramétrage, sélectionnez le segment (1-5), puis parcourez les couleurs disponibles : rouge, vert, orange, bleu, violet, turquoise, blanc, jaune et éteint. Validez avec un appui long.

La lampe dispose-t-elle d'un buzzer ?

Oui, le modèle DV1511 (ainsi que DV1531) est équipé d'un buzzer intégré pour la signalisation sonore. Il peut être activé/désactivé par l'entrée TOR dédiée (broche 2).

Qu'est-ce que le mode démo ?

Le mode démo permet d'afficher séquentiellement les différentes couleurs, styles visuels et sons du buzzer pour vérifier le fonctionnement. Il se règle via IO-Link avec 3 vitesses disponibles.

Comment nettoyer la lampe de signalisation ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. Aucun entretien supplémentaire n'est nécessaire.

Puis-je remplacer un segment LED défectueux ?

Non, l'appareil ne contient pas de pièces réparables par l'utilisateur. En cas de défaut, contactez le fabricant pour une réparation ou remplacement.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en 24 V DC, de type TBTS ou TBTP (Très Basse Tension de Sécurité). Respectez la polarité : la broche 5 est le GND.

Comment accéder aux fiches techniques détaillées ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez documentation.ifm.com pour les notices, IODD et données techniques.

MODE D'EMPLOI DV1511 IFM

Notice d'utilisation

Lampe de signalisation à 5 segments

DV15x1

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonction 6
4.1 IO-Link 6
5 Montage 7
6 Raccordement électrique 8
6.1 Raccordement des broches 8
7 Eléments de service et d'indication 9
8 Fonctionnement 10
8.1 Mode démo.... 10
9 Paramétrage 11
9.1 Paramétrage via IO-Link 11
9.2 Paramétrage via le bouton de paramétrage 11
9.2.1 Structure des paramètres 11
10 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

L'appareil sert à visualiser les états de la machine. Les versions DV1511 et DV1531 disposent également d'un buzzer pour la signalisation sonore.

Les segments LED et l'avertisseur sonore peuvent être activés et désactivés individuellement.

L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

4 Fonction

Les segments LED individuels et le buzzer peuvent être commutés séparément via des entrées TOR.

Le paramétrage de l'appareil s'effectue via un bouton de paramétrage ou via l'interface IO-Link.

L'état des 5 segments LED et du buzzer peut être lu via IO-Link. Ces données peuvent être transmises à l'analyse des données machine (MDA) et évaluées.

4.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

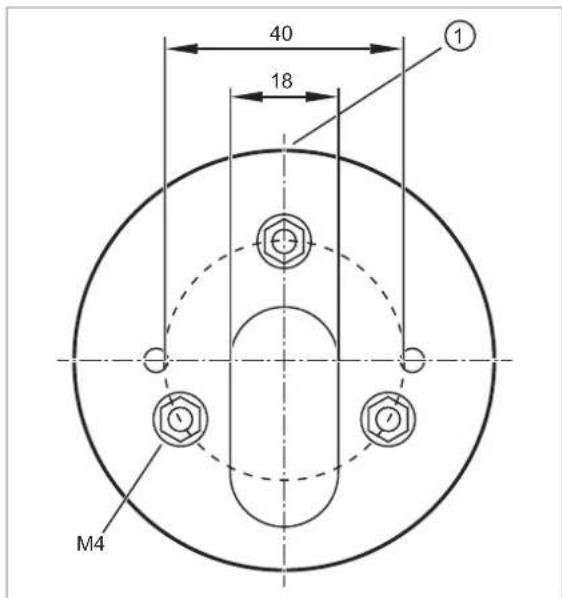

5 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

Monter la fixation sur la surface de montage avec les écrous M4 fournis. Couple de serrage 1,8 Nm.
▶ Uniquement pour les modèles DV1501 et DV1511 : Pour le montage sur une surface horizontale poser le socle sur la fixation (marquages sur le socle et la fixation alignés) et tourner d'env. 10° dans le sens horaire pour le fixer. Pour le montage sur une surface verticale desserrer la vis dans le socle, tourner la partie supérieure du socle de 180° et resserrer la vis. Poser le socle sur la fixation (marquages sur le socle et la fixation alignés) et tourner d'env. 10° dans le sens horaire pour le fixer.
▶ Passer le câble de raccordement à travers la fixation et, le cas échéant, le socle et raccorder la prise au connecteur M12 dans la lampe de signalisation. Couple de serrage max. 0,4 Nm. (Prendre en compte le couple de serrage max. des câbles de raccordement.)
▶ Poser la lampe de signalisation sur la fixation ou le socle (marquages alignés) et tourner d'env. 10° dans le sens horaire pour la fixer.

Des joints d'étanchéité intégrés sur le dessous de la fixation et dans le socle ainsi que des joints toriques sur la fixation et le socle empêchent la pénétration d'humidité.

Informations sur les accessoires disponibles sur www.ifm.com

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Le port IO-Link doit être raccordé selon la spécification IO-Link.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil. Couple de serrage max. 0,4 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

6.1 Raccordement des broches

Connecteur M12, 8 pôles (8 x 0,25 mm² / AWG 24)

1 : segment LED 5
2 : buzzer (DV1511 et DV1531)
3 : segment LED 3
4 : segment LED 2
5 : GND
6 : segment LED 1
7 : segment LED 4
8 : IO-Link

Polarité des entrées

Raccorder la broche 5 à GND pour commander les entrées avec un transistor PNP.

Sortie IO-Link et paramétrage :

▶ Raccorder la broche 5 à GND.

▶ Raccorder la broche 8 à IO-Link.

Câble de raccordement E12572 utilisable uniquement pour le paramétrage.

Le câble de communication en Y E12798 peut être utilisé pour la connexion IO-Link.

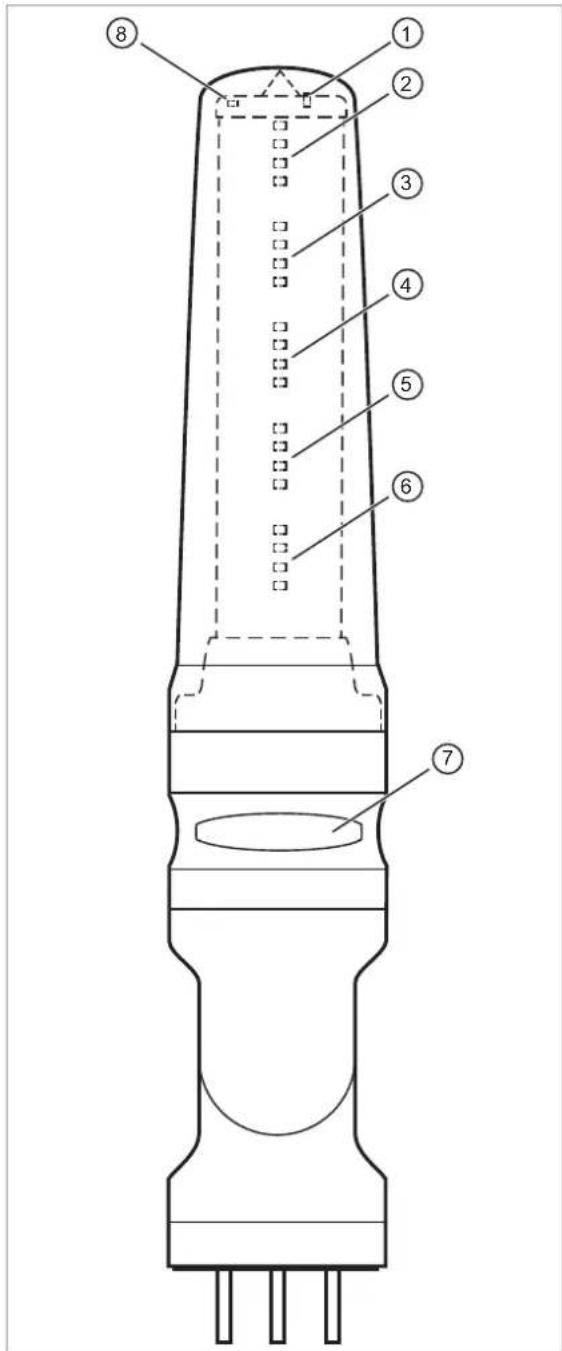

7 Eléments de service et d'indication

1 : bouton de paramétrage

2 : segment LED 1 avec 4 LED RVB

3 : segment LED 2 avec 4 LED RVB

4 : segment LED 3 avec 4 LED RVB

5 : segment LED 4 avec 4 LED RVB

6 : segment LED 5 avec 4 LED RVB

7 : buzzer (uniquement DV1511 et DV1531)

8: LED feedback

8 Fonctionnement

L'appareil est raccordé aux sorties TOR du système de commande via un câble 8 pôles (voir accessoires sur www.ifm.com). Les entrées HTL de la lampe de signalisation sont commandées avec 24 V DC. Selon le paramétrage réglé, les segments LED sont allumés et le buzzer retentit (si disponible).

Les entrées de signal peuvent être commandées en technologie PNP (→ Raccordement électrique > Raccordement des broches > Appareil standard).

Les propriétés suivantes peuvent être réglées pour chaque segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint)
• Fréquence (allumé en permanence, clignotement lent/moyen/rapide, flash lent/moyen/rapide)
  • Luminosité (100 %, 75 %, 50 %, 25 %)

Un paramétrage via l'interface IO-Link (broche 8 du connecteur M12) est possible. L'appareil peut également être réglé à l'aide du bouton de paramétrage.

Après le paramétrage l'appareil passe en mode Run.

8.1 Mode démo

En mode démo, l'appareil montre les

• Couleurs
• Différentes indications visuelles de valeurs analogiques (styles)
• Sons du buzzer (styles buzzer s'il y a un buzzer)

Régler le paramètre [Mode démo] dans l'outil de paramétrage IO-Link. Pour le mode SIO et le mode IO-Link, 3 vitesses peuvent être sélectionnées pour la démo.

9 Paramétrage

9.1 Paramétrage via IO-Link

L'appareil peut être paramétré via l'interface IO-Link (broche 8 du connecteur M12).

IO Device Description (IODD) avec tous les paramètres et les données process de l'appareil sur documentation.ifm.com.

9.2 Paramétrage via le bouton de paramétrage

Tourner le capuchon protecteur transparent d'env. 10 ° dans le sens antihoraire et l'enlever.
Appuyer brièvement sur le bouton de paramétrage sur la tête de l'appareil (< 5 s).

La LED feedback s'allume en vert. L'appareil se trouve en mode de paramétrage.

Appuyer brièvement sur le bouton de paramétrage (< 5 s) pour passer au prochain paramètre.
Appuyer longtemps sur le bouton de paramétrage (> 5 s) pour régler le paramètre sélectionné.

La LED feedback clignote en vert. L'appareil indique les réglages actuels du segment LED à paramétrer.

Appuyer brièvement sur le bouton de paramétrage (< 5 s) pour changer la valeur du paramètre sélectionné. Répéter cette opération jusqu'à ce que le réglage souhaité soit sélectionné.
▷ L'appareil indique les réglages actuels du segment LED à paramétrer.
Appuyer longtemps sur le bouton de paramétrage (> 5 s) pour sauvegarder la valeur de paramètre sélectionnée.

La LED feedback clignote en vert. L'appareil sauvegarde la valeur et passe au prochain paramètre.

Après la configuration de tous les segments LED l'appareil indique les réglages actuels de tous les segments LED.

Appuyer brièvement sur le bouton de paramétrage (< 5 s) pour terminer le mode de paramétrage.
La LED feedback est éteinte. L'appareil se trouve en mode Run.

Si le bouton de paramétrage n'est pas appuyé pendant plus de 30 secondes, l'appareil sauvegarde les dernières modifications et passe en mode Run.

9.2.1 Structure des paramètres

Seg. LED	Paramètre Valeur
1 Couleur	Rouge Vert Orange	Bleu Violet	Tur-				quoise	Blanc Jaune	Eteinte
	Fréquence Allumée	Cligno-	tement lent	Cligno-tement moyen	Cligno-tement rapide	Flash lent	Flash moyen	Flash rapide
	Luminosité 100 % 7	5 % 50 %	25 %
2 Couleur	Rouge Vert Orange	Bleu Violet	Tur-				quoise	Blanc Jaune	Eteinte
	Fréquence Allumée	Cligno-	tement lent	Cligno-tement moyen	Cligno-tement rapide	Flash lent	Flash moyen	Flash rapide
	Luminosité 100 % 7	5 % 50 %	25 %
3 Couleur	Rouge Vert Orange	Bleu Violet	Tur-				quoise	Blanc Jaune	Eteinte
	Fréquence Allumée	Cligno-	tement lent	Cligno-tement moyen	Cligno-tement rapide	Flash lent	Flash moyen	Flash rapide
	Luminosité 100 % 7	5 % 50 %	25 %
4 Couleur	Rouge Vert Orange	Bleu Violet	Tur-				quoise	Blanc Jaune	Eteinte
	Fréquence Allumée	Cligno-	tement lent	Cligno-tement moyen	Cligno-tement rapide	Flash lent	Flash moyen	Flash rapide
	Luminosité 100 % 7	5 % 50 %	25 %
5 Couleur	Rouge Vert Orange	Bleu Violet	Tur-				quoise	Blanc Jaune	Eteinte
	Fréquence Allumée	Cligno-	tement lent	Cligno-tement moyen	Cligno-tement rapide	Flash lent	Flash moyen	Flash rapide
	Luminosité 100 % 7	5 % 50 %	25 %

10 Maintenance, réparation et élimination

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
