SMP-125 USB - Adaptateur USB-C VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Analyseur de puissance USB
Tension d'entrée	5 V
Courant maximal	3 A
Affichage	Écran LCD
Fonctionnalités	Mesure de la tension, du courant, de la puissance, et de la capacité
Utilisation	Idéal pour tester des appareils USB, comme des smartphones et tablettes
Maintenance	Nettoyage régulier de l'appareil et vérification des câbles
Sécurité	Ne pas dépasser les limites de courant et de tension spécifiées
Informations générales	Compatible avec de nombreux appareils USB standards

FOIRE AUX QUESTIONS - SMP-125 USB VOLTCRAFT

Comment alimenter le VOLTCRAFT SMP-125 USB ?

Le VOLTCRAFT SMP-125 USB doit être alimenté via un port USB, assurez-vous que l'appareil est correctement connecté à une source d'alimentation USB.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une source d'alimentation fonctionnelle. Testez avec un autre câble USB ou port USB si nécessaire.

Comment utiliser les fonctions de mesure ?

Pour utiliser les fonctions de mesure, sélectionnez le mode souhaité à l'aide des boutons de l'appareil, puis connectez les fils de mesure aux points de test correspondants.

Les mesures semblent incorrectes, que faire ?

Assurez-vous que les sondes de mesure sont en bon état et bien connectées. Calibrez l'appareil si nécessaire et vérifiez que vous utilisez le bon mode de mesure.

L'écran LCD ne s'affiche pas correctement, que faire ?

Vérifiez la luminosité de l'écran et si l'appareil est correctement alimenté. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment réinitialiser le VOLTCRAFT SMP-125 USB ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le de la source d'alimentation, puis rebranchez-le après quelques secondes.

Où trouver le mode d'emploi ?

Le mode d'emploi est généralement inclus dans l'emballage ou peut être téléchargé depuis le site web du fabricant VOLTCRAFT.

Quel est le niveau de précision de l'appareil ?

Le VOLTCRAFT SMP-125 USB a une précision qui dépend du mode de mesure utilisé, vérifiez les spécifications techniques fournies pour des détails précis.

Est-ce que cet appareil nécessite des piles ?

Non, le VOLTCRAFT SMP-125 USB fonctionne uniquement avec une alimentation USB et ne nécessite pas de piles.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

Que faire si l'appareil surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Laissez-le refroidir avant de tenter de le réutiliser. Si le problème persiste, contactez le service client.

MODE D'EMPLOI SMP-125 USB VOLTCRAFT

N° de commande 2482474

CE

1 Utilisation prévue

Ce produit a été conçu pour alimenter en courant des appareils USB et d'autres appareils électriques tels que des ordinateurs portables ou miniportatifs et fournit onze tensions de sorties différentes et sélectionnables. La consommation en courant de la charge connectée ne doit pas dépasser la puissance nominale maximale du produit. Le courant est fourni par la prise de l'allume-cigare du véhicule (12 – 14 V/DC, pôle plus à l'intérieur). Le produit est protégé contre les courts-circuits et les surcharges.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit. Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement le mode d'emploi et conservez-le dans un endroit sûr. Transmettez toujours le mode d'emploi avec le produit, si vous le donnez à un tiers.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

- Convertisseur de voiture

Clé de réglage

9 x prises basse tension

Mode d'emploi

3 Dernières informations sur le produit

Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

4 Symboles dans ce document

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes contenues dans ce document. Veuillez lire ces informations attentivement.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
Ne pas laisser le matériel d'emballage sans surveillance. Cela pourrait devenir un jouet très dangereux pour les enfants.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute opération de modification, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé agréé.

5.2 Manipulation

Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
Gardez le produit à l'abri de températures extrêmes, de chocs violents, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit contre une humidité élevée et l'eau.
Protégez le produit de la lumière directe du soleil.
N'allumez pas l'appareil après son passage d'un environnement froid à un environnement chaud. Cela peut causer la formation de condensation, qui peut détruire le produit. Laissez le produit atteindre la température ambiante avant de l'utiliser.

5.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

6 Bloc d'alimentation

N'altérez pas les composants de l'alimentation électrique. Risque d'électrocution mortelle !

N'altérez pas les composants de l'alimentation électrique. Risque d'électrocution mortelle !
Assurez-vous toujours que la connexion est correcte.
N'utilisez jamais de composants d'alimentation endommagés.
Ne modifiez pas les composants de l'alimentation électrique.
Branchez l'appareil sur une prise murale facilement accessible.
Pour l'alimentation électrique, n'utilisez que l'adaptateur secteur fourni.
Ne branchez le bloc d'alimentation qu'à une prise de courant normale raccordée au réseau public.
Avant de brancher le bloc d'alimentation, vérifiez si la tension indiquée sur celui-ci est conforme à celle de votre fournisseur d'électricité.
Ne branchez ou débranchez jamais les blocs d'alimentation si vos mains sont mouillées.
Ne débranchez jamais le bloc d'alimentation de la prise électrique en tirant sur le câble ; utilisez toujours les surfaces de préhension sur la fiche.
Pour des raisons de sécurité, débranchez le bloc d'alimentation de la prise électrique en cas d'orage.
Ne touchez pas le bloc d'alimentation s'il présente des signes de dommage, car cela pourrait provoquer un choc électrique mortel ! Suivez les étapes suivantes :

• Coupez la tension secteur dans la prise de courant à laquelle est branché l'adaptateur secteur.
• Débranchez le bloc d'alimentation de la prise secteur.
• Utilisez un nouveau bloc d'alimentation de même modèle. N'utilisez plus l'adaptateur endommagé.

7 Mise en service

7.1 Connexion d'une charge électrique

Déconnecter le bloc d'alimentation de la prise de l'allume-cigare avant de remplacer la prise basse tension ou de changer la tension de sortie.
la tension de sortie du bloc d'alimentation doit correspondre à la tension d'entrée de la charge raccordée.

1. Régler la tension de sortie requise à l'aide du commutateur de sélection de tension en utilisant le commutateur de réglage de la tension. Veillez lors du réglage à ce que la flèche indique exactement le marquage de tension correspondant.
2. Sélectionner l'une des neuf prises basse tension correspondant à la prise d'entrée et à la polarité de la charge raccordée (voir tableau).
3. Brancher la prise dans le connecteur situé à l'extrémité du câble de sortie. Pour des raisons de sécurité, il n'est pas possible d'invertir la tension de la prise de sortie. Le contact interne est positif (+), le contact externe est négatif (−).
4. Connecter la prise basse tension à la charge connectée éteinte.
5. Connecter l'adaptateur de voiture à la prise de l'allume-cigare du véhicule (12 – 13,8 V/DC, pôle plus à l'intérieur). La DEL sur le bloc d'alimentation indique que l'appareil est prêt à être utilisé.
6. Placer le bloc d'alimentation sur une surface solide et ignifuge et vérifier que le bloc d'alimentation est bien ventilé.
7. Allumer maintenant la charge connectée. Si elle ne fonctionne pas correctement, l'éteindre immédiatement et la déconnecter du bloc d'alimentation.
8. Déconnecter le bloc d'alimentation de la prise secteur quand vous avez fini de l'utiliser.

7.2 Connexion d'une charge USB

Les appareils USB et les autres charges électriques peuvent être utilisés en parallèle. Vérifier toutefois que la puissance d'entrée des appareils connectés ne dépasse pas la puissance nominale totale du bloc d'alimentation.

1. Connecter l'appareil USB éteint au port USB du bloc d'alimentation.
2. Connecter l'adaptateur de voiture à la prise de l'allume-cigare du véhicule (12 – 13,8 V/DC, pôle plus à l'intérieur). La DEL sur le bloc d'alimentation indique que l'appareil est prêt à être utilisé.
3. Placer le bloc d'alimentation sur une surface solide et ignifuge et vérifier que le bloc d'alimentation est bien ventilé.
4. Puis allumer l'appareil USB connecté. S'il ne fonctionne pas correctement, l'éteindre immédiatement et le déconnecter du bloc d'alimentation.
5. Déconnecter le bloc d'alimentation de la prise secteur quand vous avez fini de l'utiliser.

8 Replacement du fusible

Le remplacement des fusibles n'est pas couvert par la garantie.

1. Si la DEL ne s'allume pas, le fusi
2. ble doit être remplacé. Pour remplacer le fusible, procéder comme indiqué ci-après :
3. Tenir l'adaptateur de voiture avec l'extrémité fine vers le haut et dévisser le couvercle rond en le tournant dans le sens anti-horaire.
4. Retirer le fusible défectueux et le remplacer par un nouveau fusible du même type (15A250V).
5. Revisser le couvercle rond sur l'adaptateur de voiture.

9 Nettoyage et entretien

Important:

– N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
- Ne plongez pas le produit dans l'eau.

1. Débranchez le produit de l'alimentation électrique.
2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

10 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
dans les centres de collecte créés par Conrad
Dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

11 Caractéristiques techniques

11.1 Généralités

Tension de service....12 - 14 V/DC

Tension / courant de sortie .... 5 V/DC, 1000 mA (USB) 15 / 16 / 17 / 18 / 18,5 / 19 / 19,5 / 20 V/DC, 6000 mA 21 / 22 / 24 V/DC, 5000 mA

Puissance de sortie maxi....125 W

Fusible 15 A 250 V

Longueur du câble.... 0,4 m (câble d'entrée) 1,5 m (câble de sortie)

Température de service....0 °C à +35 °C, 10 % à 85 % humidité relative

Température de stockage ......-10 °C à +55 °C, 5 % à 95 % humidité relative

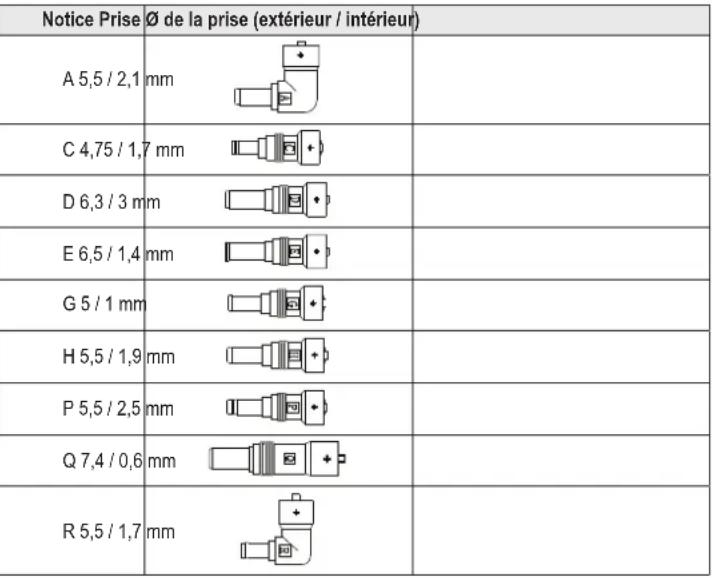

11.2 Prises basse tension
