Marque	Rittal
Modèle	SZ 2500.110
Type de produit	Lampe à diodes LED pour armoires électriques
Tension d'alimentation	100 – 230 V AC
Indice de protection	IP20
Classe de protection	II
Durée de vie maximale	50 000 heures
Couleur de l'éclairage	4000 K (blanc neutre)
Température de fonctionnement	-20 °C à +55 °C (5 – 85 % HR sans condensation)
Température de stockage	-40 °C à +85 °C (5 – 95 % HR sans condensation)
Poids (sans prise)	env. 210 g
Fixation	Par vis ou aimants (accessoire 2500.480)
Nombre max. de lampes en série	15 lampes
Protection du circuit	Fusible max. 16 A
Normes et certifications	CE, ENEC, DIN EN 60598-1, DIN EN 55015, DIN EN 61000-6-3, DIN EN 61000-6-2
Utilisation prévue	Éclairage d'armoires électriques, baies IT et coffrets muraux
Mise au rebut	Recyclage via une société de recyclage de composants électroniques
Garantie	Selon les conditions de vente et de livraison Rittal

FOIRE AUX QUESTIONS - SZ 2500.110 Rittal

Comment installer la lampe SZ 2500.110 ?

L'installation doit être réalisée par une personne formée au maniement des produits électriques. Fixez la lampe à l'aide des vis ou des aimants (accessoire 2500.480) après avoir nettoyé la surface. Branchez-la sur une tension de 100-230 V AC. Protégez le circuit avec un fusible de max. 16 A. Consultez la notice pour le schéma de raccordement.

Quelle est la tension d'alimentation requise ?

La lampe fonctionne avec une tension alternative de 100 à 230 V AC.

Puis-je utiliser cette lampe en extérieur ou en milieu humide ?

Non, la lampe est conçue pour un usage en intérieur uniquement, avec un indice de protection IP20. Ne l'utilisez pas dans un environnement humide.

Comment nettoyer la lampe ?

Avant le montage, nettoyez la surface de fixation. Pour l'entretien, essuyez la lampe avec un chiffon sec. Ne pas utiliser de liquides.

Quelle est la durée de vie de cette lampe LED ?

La durée de vie maximale est de 50 000 heures.

Puis-je connecter plusieurs lampes en série ?

Oui, vous pouvez connecter jusqu'à 15 lampes du même type (SZ 2500.100/110) en série, sans prise.

Que faire si la lampe ne fonctionne pas ?

Vérifiez l'alimentation et le fusible. Si le problème persiste, mettez l'appareil hors tension et contactez le service après-vente Rittal.

La lampe est-elle dimmable ?

La notice ne mentionne pas de fonction de variation d'intensité. Par défaut, elle n'est pas dimmable.

Quels accessoires sont disponibles pour cette lampe ?

L'accessoire principal est le kit de fixation magnétique (réf. 2500.480). Consultez la notice pour les autres accessoires.

Comment mettre au rebut la lampe en fin de vie ?

Ne jetez pas la lampe avec les déchets ménagers. Confiez-la à une société de recyclage des pièces électroniques.

MODE D'EMPLOI SZ 2500.110 Rittal

1. Composition de la livraison 2

2. Description de l'appareil 3-4

3. Consignes de sécurité

8 3.1 Symboles utilisés 8

8 3.2 Utilisateurs 8

8 3.3 Domaines d'application 8

3.4 Dangers 9

10 4. Mise au rebut 10

1. Remarques

5.1 Câblage intérieur des lampes à diodes 10

5.2 Fixation magnétique 10

1. Information sur la courbe photométrique (CPM) 11

2. Montage

7.1 Montage des lampes à diodes 12 – 14

7.2 Démontage des lampes à diodes 14

16 8. Plans de raccordement 15

17 9. Accessoires 16

18 10. Caractéristiques techniques 17

18 11. Garantie 18

1. Adresses des services après-vente 18

DE EN FR

1. Lieferumfang

2. Scope of supply

3. Composition de la livraison

Utilisation appropriée / Champs d'application

Ce produit serl à éclairer des coffrels et armoires de distribution électrique, de commande, de mesure et de régulation ainsi que des baies IT à condition de respecter les conditions environnementales défi nies dans les caractéristiques techniques.

Les produits doivent être associés et utilisés exclusivement avec les accessoires prévus par Rittal.

NL

1. Sicherheitshinweise
2. Safety instructions
3. Consignes de sécurité

3.1. Verwendete Symbole

3.1. Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Consignes de sécurité et autres directives :

Danger!

Risque de blessure grave, voire mortelle.

Attention!

Danger éventuel pour le produit et l'environnement.

Remarque :

Informations utiles et particularités.

3.2. Zielgruppe

Ces lampes à diodes doivent être installées uniquement par des personnes formées au maniement des produits électriques.

La présente notice de montage s'adresse à des professionnels présumés posséder la formation nécessaire pour les travaux d'installation et connaître les risques liés à l'usage du matériel électrique.

3.3. Domaines d'application

Ces lampes à diodes sont destinées

• à équiper les armoires électriques, les baies réseaux et serveurs ainsi que les coff rets muraux d'un éclairage.

• pour les conditions ambiantes spécifiées dans les caractéristiques techniques.

• Sicherheitshinweise

• Safety instructions
• Consignes de sécurité

3.4. Gefahren

Danger! Risque de blessures graves, voire mortelles.

Ces lampes à diodes constituent un produit électrotechnique fonctionnant avec des tensions de 100 à 230 V AC.

En cas de maniement inapproprié, il y a ainsi risque de blessures graves voir mortelles par électrocution.

Les points suivants doivent être observés pour éviter les blessures ou les dommages sur l'appareil :

■ Les lampes ne doivent pas être utilisées dans un environnement humide.
■ Régler les caractéristiques optiques uniquement lorsque les lampes sont hors tension.
■ Mettre l'appareil hors tension lorsque vous eff ectuez des mesures de résistance diélectrique dans les armoires électriques ou sur une partie de l'installation.
■ Les pièces métalliques ne doivent pas être touchées lors du fonctionnement.

Si une réparation est nécessaire suite à des dommages sur l'appareil, mettre celui-ci immédiatement hors tension et adressez-vous à Rittal.

Les dommages suivants entre autres nécessitent une réparation ou un remplacement de l'appareil :

■ Un liquide a coulé dans l'appareil ou un objet est tombé dans l'appareil.
■ L'appareil est entré en contact avec de la pluie ou de l'eau.
■ L'appareil est tombé ou a été endommagé.
■ L'appareil ne fonctionne pas correctement tout en suivant les instructions d'utilisation.

Danger! Risque de blessures graves, voire mortelles.

Dans l'armoire électrique, les lampes doivent être protégées avec max. 16 A.

1. Entsorgung
2. Disposal
3. Mise au rebut

Danger! Danger éventuel pour le produit et l'environnement.

Pour la mise au rebut, l'appareil doit être adressé à une société de recyclage des pièces électroniques.

1. Hinweise
2. Notes
3. Remarques

5.1 Câblage intérieur des lampes à diodes :

- Lampes sans prise : SZ 2500.100, SZ 2500.110; max. 15 lampes

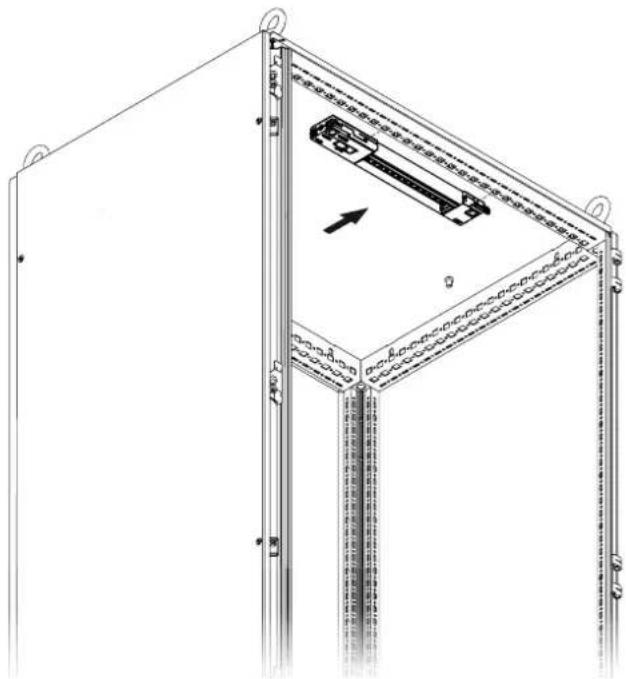

5.2 Fixation magnétique (accessoires 2500.480) :

- N'est pas approprié pour les lampes avec prise !

SZ 2500.100
SZ 2500.110

1. Information Lichtverteilkurve (LVK)
2. Information on the light distribution curve (LDC)
3. Information sur la courbe photométrique (CPM)

Le connecteur de l'interrupteur de porte doit être inséré avec force dans la lampe.

SZ 2500.100
SZ 2500.110

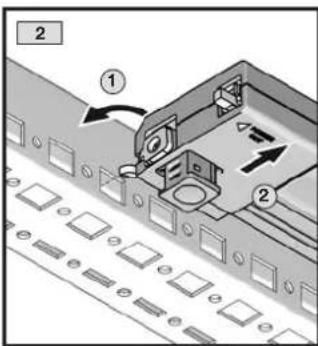

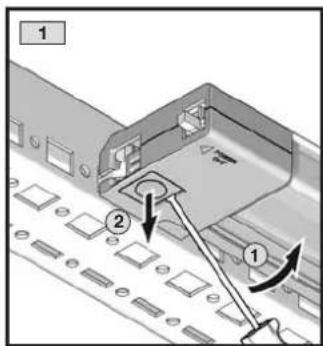

7.2. Demontage Systemleuchte LED
7.2. Removing the LED system light
7.2. Démontage des lampes à diodes

1 ② ①

2 ① ②

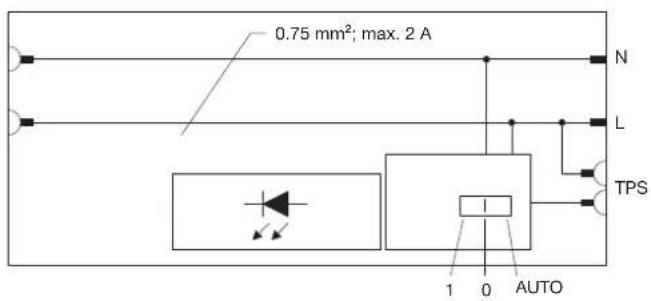

1. Schaltpläne
2. Wiring diagrams
3. Plans de raccordement

SZ 2500.100 SZ 2500.110

0.75 mm²; max. 2 A N L TPS 1 0 AUTO

Schalterstellung/Switch position/Position des interrupteurs

O	A		U

1. Zubehör
2. Accessories
3. Accessoires

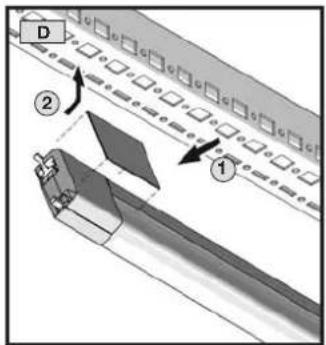

Veuillez nettoyer la surface avant de coller les aimants.

Schutzart und Schutzklasse/Protection category and protection class/Indice et catégorie de protection
Schutzart/SchutzklasseProtection category/protection classIndice / catégorie de protection	IP 20/II

Leuchtmittel LED/LED lamp/Lampes à diodes
Max. LebensdauerMax. service lifeDurée de vie max.	50000 h
LichtfarbeLight colourCouleur de l'éclairage	4000 K

Normen und Kennzeichnungen/Standards and labels/Normes et marques d'identifi cation
KennzeichnungLabelMarques d'identifi cation	CE, ENEC
PrüfnormTest standardNormes	DIN EN 60 598-1 : 2012-11DIN EN 55 015 : 2013-06 + A1 : 2015
StöraussendungEmitted interferenceÉmission de perturbations	DIN EN 61 000-6-3 : 2011-09
StörfostigkeitImmunity to interferenceRésistance au brouillage	DIN EN 61 000-6-2 : 2005

Weitere Daten/Other data/Autres caractéristiques
MasseMassMasse	ohne Steckdose/without socket/sans prise
	ca./approx./env. 260 g ca./approx./env. 210 g
BetriebstemperaturOperating temperatureTempérature de fonctionnement	-20°C – +55°C bei/at/pour 5 – 85%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation
LagertemperaturStorage temperatureTempérature de stockage	-40°C – +85°C bei/at/pour 5 – 95%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation

1. Garantie
2. Warranty
3. Garantie

Les conditions stipulées dans les conditions de vente et de livraison des représentations et des filiales correspondantes de Rittal sont contractuelles.
