Caractéristiques	Détails
Type de produit	Convertisseur audio/vidéo
Connectivité	Entrées HDMI, sorties VGA et audio
Résolution maximale	Supporte jusqu'à 1080p
Alimentation	Alimentation externe requise
Dimensions	Compact, facile à transporter
Utilisation	Idéal pour connecter des appareils HDMI à des écrans VGA
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes
Garantie	Vérifiez auprès du vendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - DS-45334 Digitus

Comment connecter le Digitus DS-45334 à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI du Digitus DS-45334 à un port HDMI de votre téléviseur. Assurez-vous que le téléviseur est réglé sur la bonne source d'entrée.

Le son ne fonctionne pas, que faire ?

Vérifiez que le câble audio est correctement connecté et que le volume de votre téléviseur ou de votre système audio est suffisamment élevé. Assurez-vous également que le convertisseur est alimenté.

Le signal vidéo est flou ou de mauvaise qualité, que faire ?

Vérifiez que tous les câbles sont correctement connectés et en bon état. Essayez de changer la résolution de sortie dans les paramètres de votre appareil source.

Puis-je utiliser le Digitus DS-45334 avec un ordinateur ?

Oui, le Digitus DS-45334 peut être utilisé avec un ordinateur. Connectez-le via un câble HDMI et sélectionnez le bon affichage dans les paramètres de votre ordinateur.

Le convertisseur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien connecté et que la prise fonctionne. Essayez de brancher le convertisseur sur une autre prise pour tester.

Quels formats vidéo sont pris en charge par le Digitus DS-45334 ?

Le Digitus DS-45334 prend en charge les formats vidéo tels que 1080p, 720p, et d'autres résolutions standard. Consultez le manuel pour plus de détails.

Est-ce que le Digitus DS-45334 nécessite des pilotes ?

Non, le Digitus DS-45334 est un convertisseur plug-and-play et ne nécessite pas d'installation de pilotes.

Que faire si le convertisseur ne détecte pas la source ?

Assurez-vous que l'appareil source est allumé et que le câble est correctement branché. Essayez de débrancher et rebrancher le convertisseur.

Puis-je utiliser le Digitus DS-45334 avec un appareil Apple ?

Oui, le Digitus DS-45334 est compatible avec les appareils Apple tant qu'ils ont un port HDMI ou un adaptateur approprié.

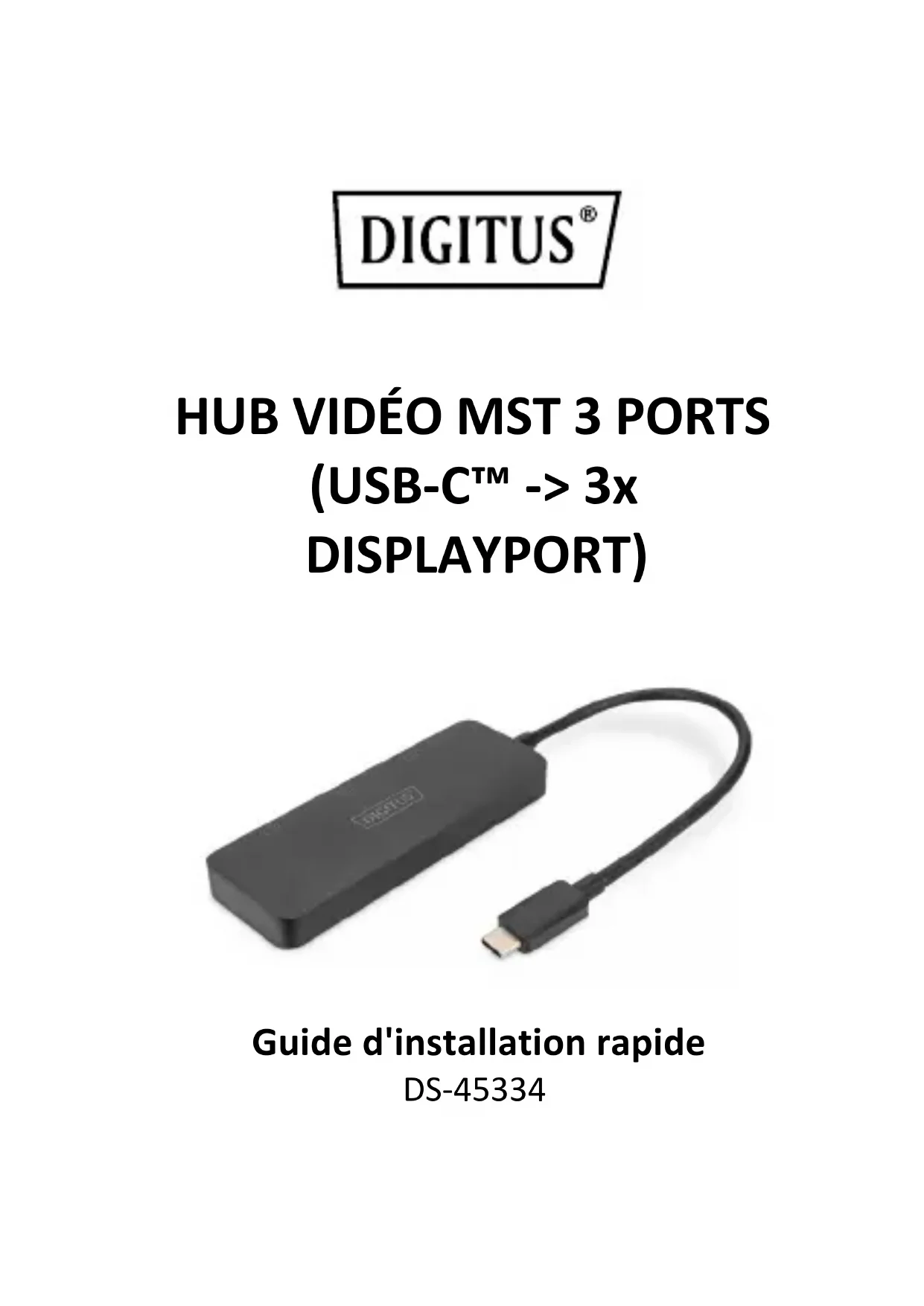

MODE D'EMPLOI DS-45334 Digitus

Guide d'installation rapide

DS-45334

1. Introduction

Le DIGITUS® Hub MST utilise le Multi Stream Transport (fonction DisplayPort™ 1.2), qui permet de transporter plusieurs signaux AV sur un seul cable. Cela permet d'utiliser plusieurs écrans connectés via le hub MST. Le hub MST peut distribuer différents flux video à trois écrans connectés. En général, trois modes de lecture sont pris en charge: Mise en miroir (1 signal vers 3 écrans), étendu (3 signaux vers 3 écrans), partage (1 signal vers 3 écrans).

2. Fonctionnalités

• Prise en charge de DP 1.4 (Alt Mode) avec 8,1 Gbit/s maximum par canal, 32,4 Gbit/s maximum sur 4 canaux
• Prise en charge de Windows OS (11, 10)
• Résolutions 3 écrans - Mode MST: 1x 4K / 60 Hz (max.) + 2x 4K / 30 Hz

• Résolutions 2 écrans - Mode MST: 2x 4K / 60 Hz (max.)

• Alimentation via le port USB- C^TM - alimenté par BUS

• Aucun pilote ou logiciel requis - configuration via les paramètres d'affichage dans l'OS Windows
• Prise en charge de 3 modes d'affichage: Mise en miroir (1 signal vers 3 écrans), étendu (3 signaux vers 3 écrans), partage (1 signal vers 3 écrans)
• Prise en charge de HDCP 2.2 / 1.4 et de HDR (High Dynamic Range)
• Prise en charge de MST (Multi Stream Transport) & SST (Single Stream Transport)

3. Contenu de la livraison

• 1xHub video MST (USB-C™ ->3x DisplayPort)
  1xguide d'installation rapide

4. Caractéristiques techniques

1. 1 x entree USB-CTM

2. 3 x sortie DisplayPort

3. Boitier: ABS

4. Température de fonctionnement: 0 à 45^
5. Consommation electrique en veille: env. 1 W
6. Dimensions (L × |xH): 25, 2 × 3, 6 × 1, 15 cm
7. Poids: 51 g
8. Couleur: Noir

Remarque:

1. Pour information Pour obtenir des résolutions plus élevées, le PC hôte doit prendre en charge DP 1.4 (Alt Mode). Si vous PC ne prend en charge que DP 1.2, les résolutions correspondantes seront réduites en raison de la limitation de la bande passante
2. Attention Les combinaisons de résolutions servent de référence théorique, les résolutions réelles dépendent du PC hôte connecté et des écrons

3. Pour utiliser toutes les fonctionnalités, assurez-vous que votre apparéil (carte graphique) utilise la norme DP 1.4

4. Si vous utilisez une carte graphique DisplayPort 1.1, le hub MST fait office de répartiteur et met en miroir votre source video sur tous les écrons

5. Les fonctionnalités peuvent être limitées en fonction des specifications de votre appareil et de votre système d'exploitation
6. Les hubs MST ne peuvent pas augmenter le nombre d'écrans pris en charge par une carte graphique. Chaque carte graphique a un nombre limite d'écrans qu'elle peut prendre en charge. Veuillez vérifier vos specifications à l'avance.
7. Nécessite au moins un système hôte avec DP 1.2/HBR2/MST ou supérieur (recommandé)
8. Prise en charge des cartes graphiques AMD, Nvidia et Intel

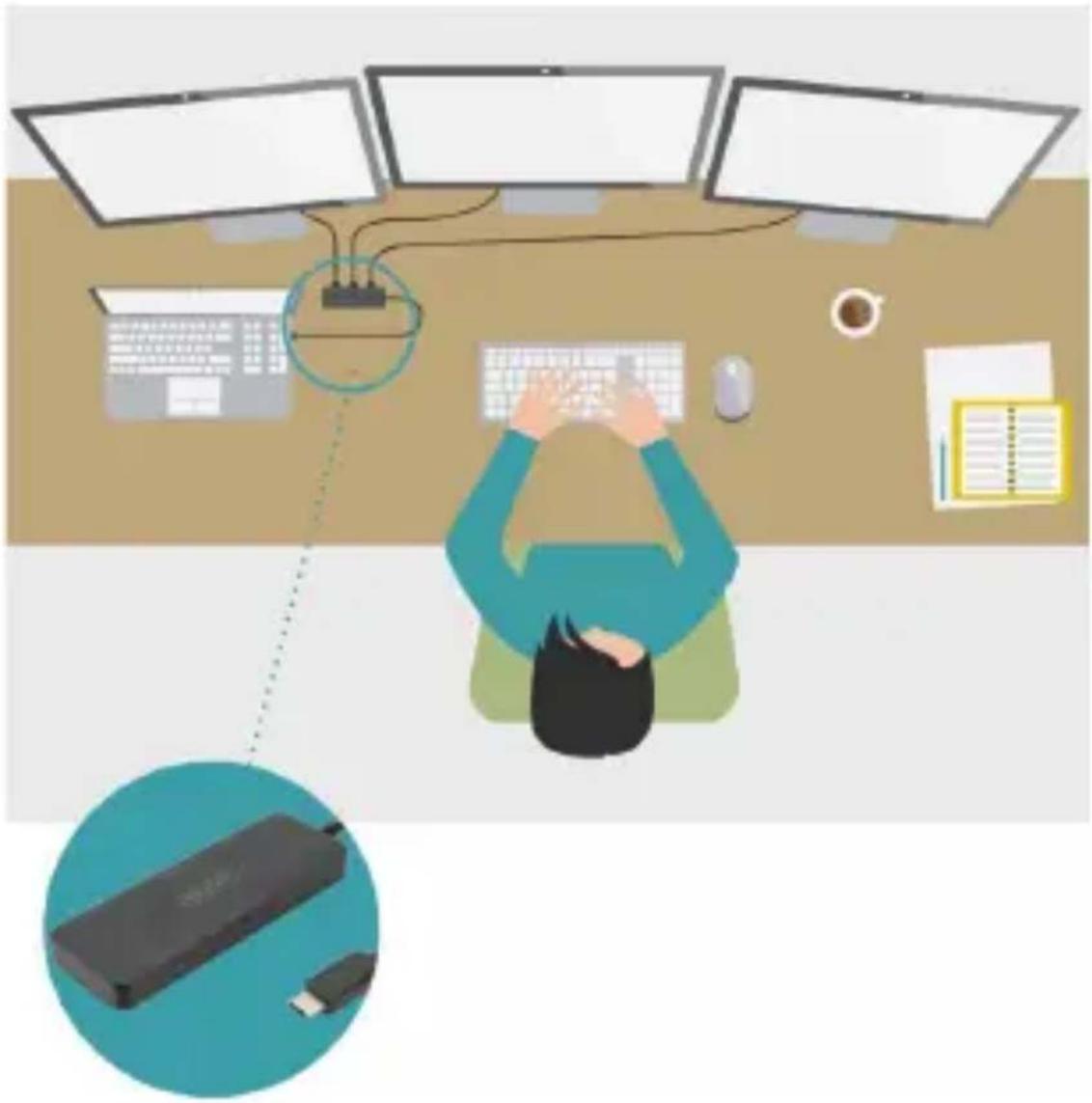

5. Schéma de connexion

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée cédssous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lübenschieid

Allemagne
