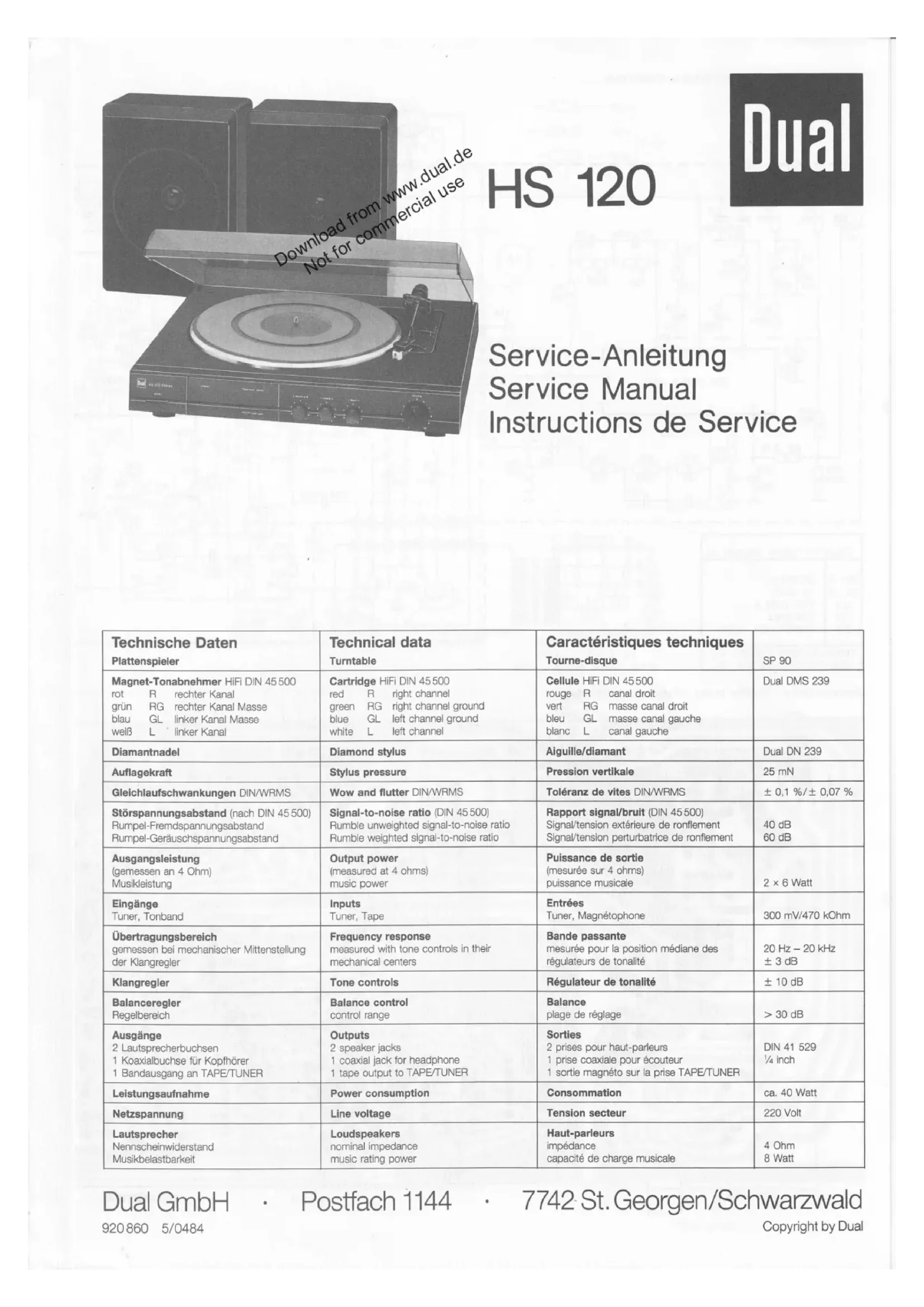

HS120 - Platine vinyle DUAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle avec amplificateur intégré
Marque	Dual
Modèle	HS120
Dimensions (environ)	420 x 360 x 140 mm
Poids (environ)	5,5 kg
Alimentation	220 V, 50 Hz
Consommation électrique	30 W
Type d'amplification	Amplificateur intégré avec circuit TDA2004
Réglages disponibles	Volume, balance, graves (bass), aigus (treble)
Connectique	Bornes haut-parleurs (4 Ω), entrée secteur
Protection électronique	Fusible T100mA, diodes de protection 1N4148

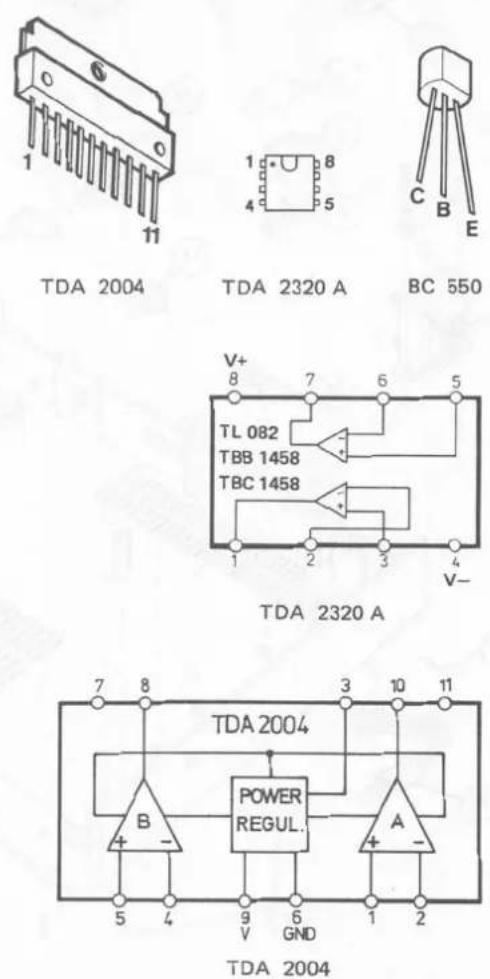

Composants remplaçables	Condensateurs (1000μF, 100nF, etc.), résistances, circuit intégré TDA2004
Entretien recommandé	Nettoyer la cellule de lecture avec une brosse antistatique, dépoussiérer la platine
Sécurité d'utilisation	Débrancher avant tout entretien, ne pas exposer à l'humidité

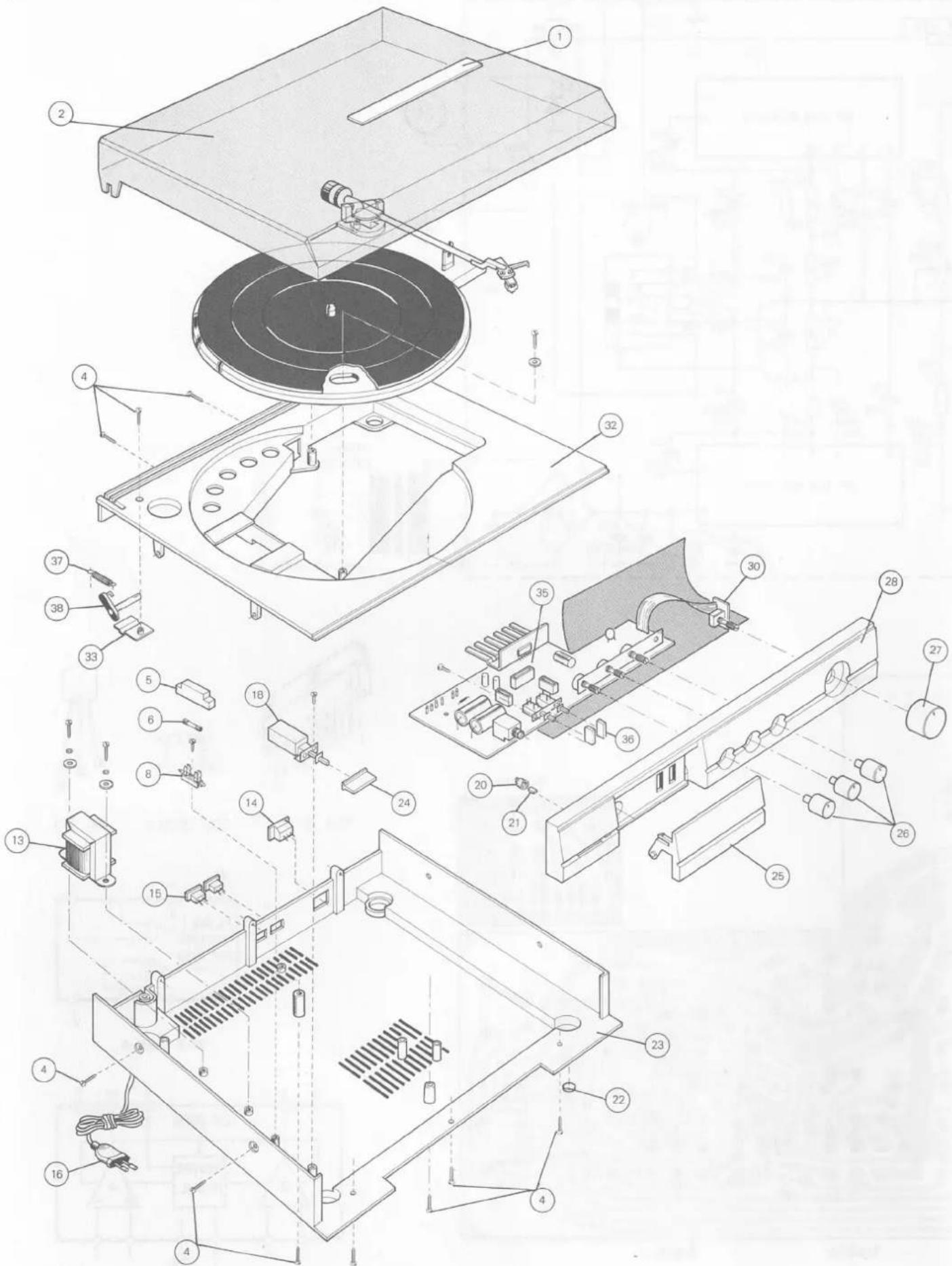

Réparabilité	Pièces détachées disponibles via le manuel de service SP90
Année de fabrication estimée	Années 1980

FOIRE AUX QUESTIONS - HS120 DUAL

Comment brancher les enceintes sur la platine HS120 ?

Utilisez les bornes à vis marquées L (gauche) et R (droite). Respectez l'impédance indiquée (4 Ω). Serrez bien les câbles dénudés.

Pourquoi le son est-il faible ou distordu ?

Vérifiez le réglage du volume, de la balance et des tonalités. Assurez-vous que la cellule est propre et que le diamant n'est pas usé. Un mauvais contact des câbles peut aussi en être la cause.

Comment régler les graves et les aigus ?

Utilisez les potentiomètres marqués 'bass' (graves) et 'treble' (aigus) sur le panneau avant. Tournez dans le sens horaire pour augmenter.

La platine ne s'allume pas, que faire ?

Vérifiez le fusible sur le secteur (T100mA). Si celui-ci est fondu, remplacez-le par un modèle identique. Si le problème persiste, contactez un réparateur.

Quelle vitesse de rotation choisir ?

La platine HS120 supporte le format 33⅓ et 45 tours. Utilisez le sélecteur de vitesse situé à côté du plateau. Adaptez le diamètre du trou central avec l'adaptateur fourni.

Comment nettoyer la cellule de lecture ?

Utilisez une brosse antistatique douce en effleurant la pointe du diamant de l'arrière vers l'avant. Évitez tout contact latéral pour ne pas l'endommager.

Que faire si le son grésille ou a des parasites ?

Vérifiez les connexions de masse (câble de terre). Nettoyez les contacts des prises RCA. Éloignez la platine des sources d'interférences électromagnétiques.

Puis-je remplacer moi-même les composants électroniques ?

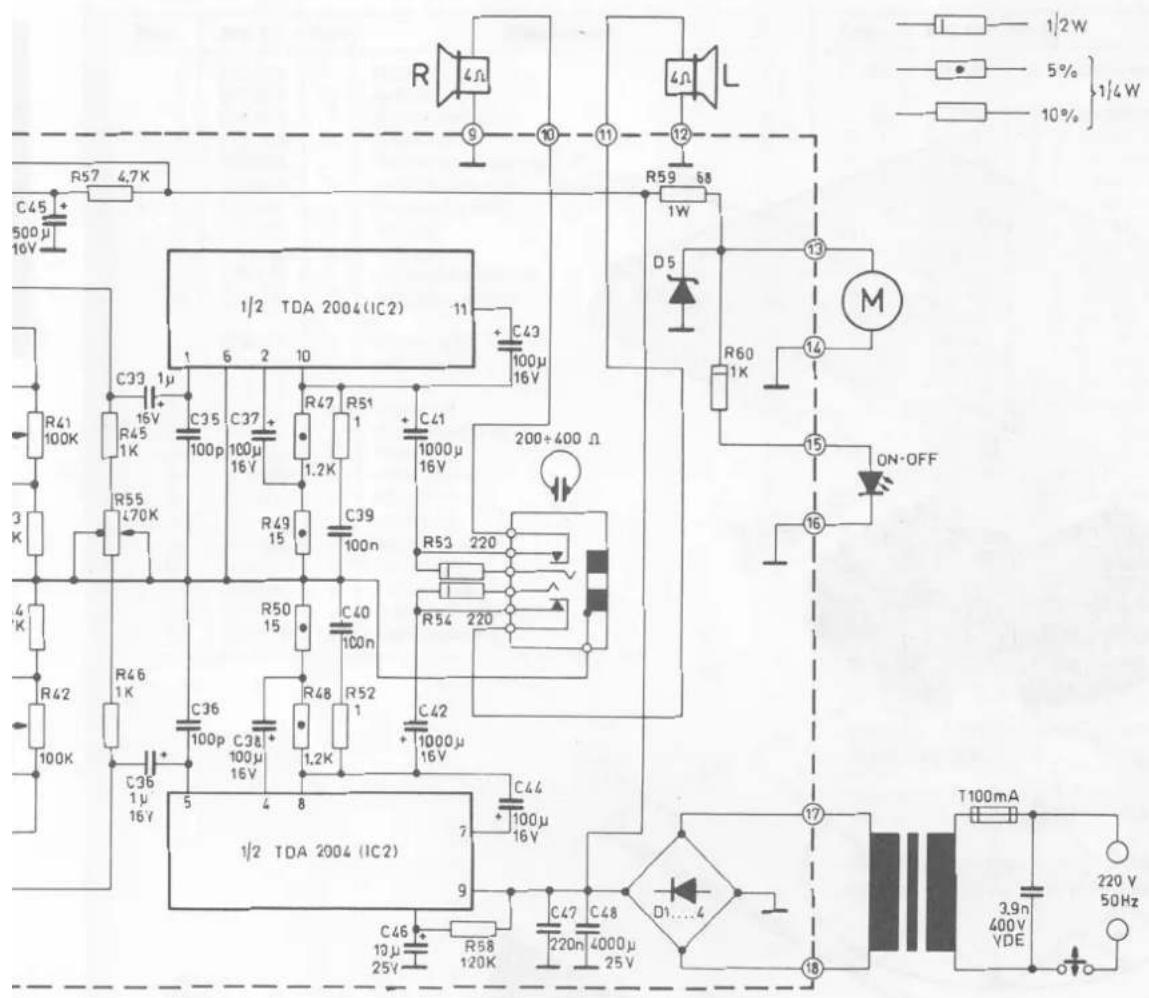

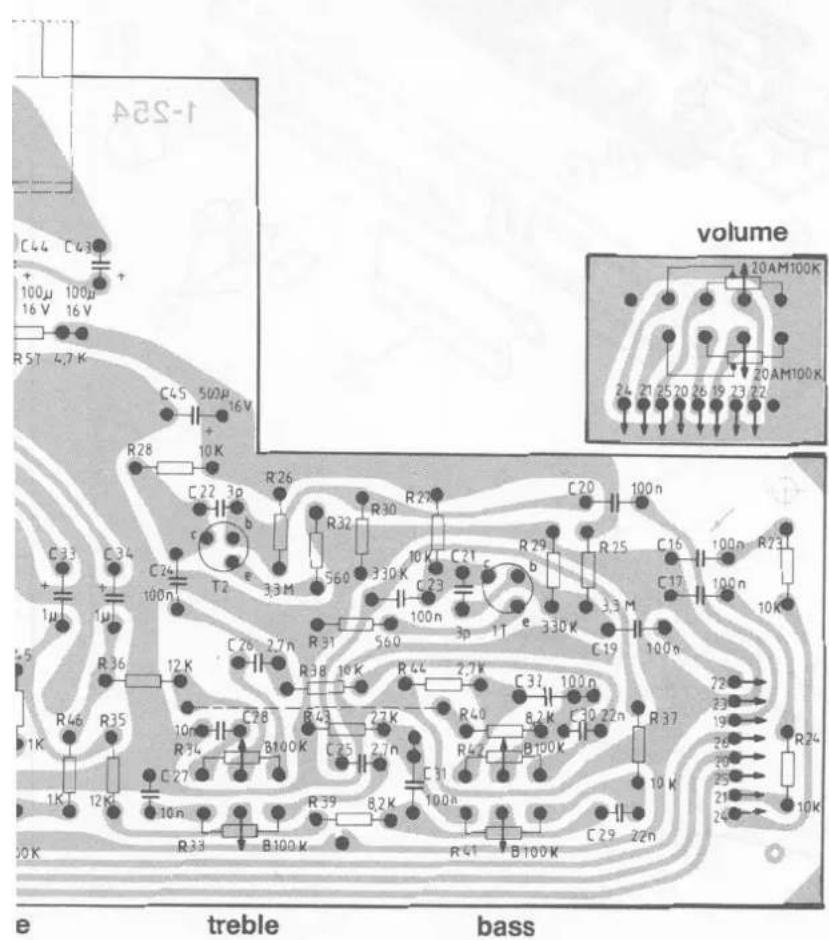

Si vous avez des compétences en électronique, vous pouvez remplacer les condensateurs et résistances en respectant les valeurs exactes indiquées sur le schéma (ex: C42 1000μF 16V). Pour les circuits intégrés, préférez un professionnel.

La platine émet un ronronnement, d'où vient-il ?

Cela peut provenir d'une mise à la masse insuffisante ou d'un moteur qui vibre. Vérifiez la liaison de terre sur le châssis et assurez-vous que le plateau est bien en place.

Où trouver les pièces détachées pour la HS120 ?

Consultez la notice de service SP90 de Dual. Les composants comme les condensateurs, résistances ou le TDA2004 sont disponibles chez des revendeurs de pièces électroniques.

MODE D'EMPLOI HS120 DUAL

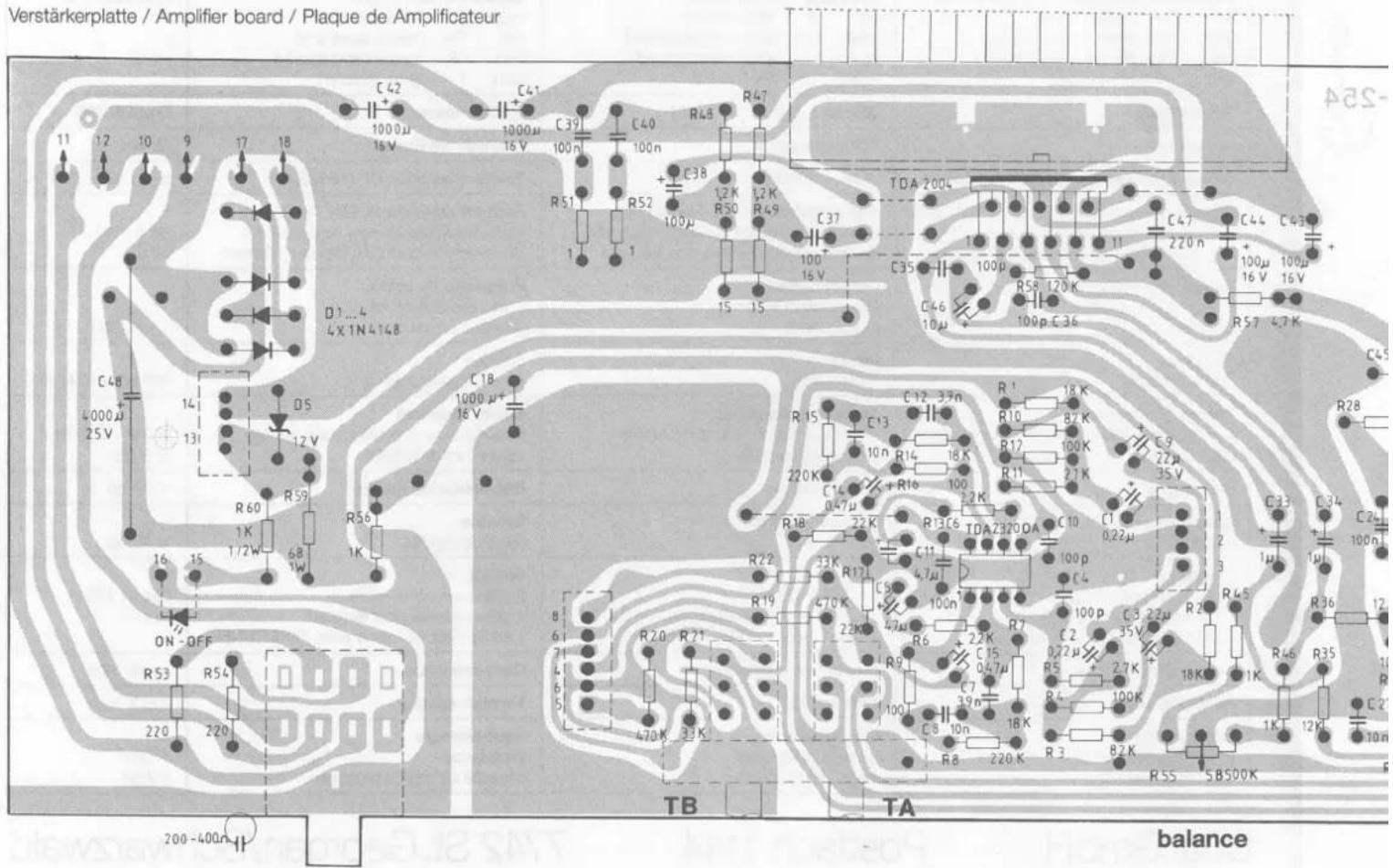

Verstärkerplatte / Amplifier board / Plaque de Amplificateur

Ersatzteile · Replacement parts · Pièces détachée · HS 120

Des dates techniques et des pièces détachées pour le tourne disques vous trouvez en plus à l'instruction de service SP 90.
