NGUN2250 - Batterie rechargeable Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur secteur universel
Marque	Schwaiger
Modèle	NGUN2250
Tension d'entrée	100-240 V ~ 50 Hz
Tensions de sortie réglables	3 V / 4,5 V / 5 V / 6 V / 7,5 V / 9 V / 12 V
Courant de sortie max	2,25 A
Puissance max (12 V)	27 W
Connecteurs fournis	9 embouts : 2,5 mm / 3,5 mm / 5,0x1,0 mm / 5,5x2,5 mm / 3,5x1,35 mm / 5,5x1,5 mm / 4,0x1,7 mm / 2,35x0,75 mm / USB A
Polarité réglable	Inverseur sur chaque embout
Consommation à vide	Max. 0,04 W
Utilisation	Intérieur uniquement
Plage de température de stockage	0 °C à 40 °C
Normes	CE
Entretien	Nettoyer avec un chiffon légèrement humide, non pelucheux
Garantie	Garantie légale, modification entraîne déchéance
Assistance technique	Lun-Ven 8h-17h (allemand)

FOIRE AUX QUESTIONS - NGUN2250 Schwaiger

Comment régler la tension de sortie ?

Utilisez le commutateur jaune situé sur la face inférieure de l'adaptateur. Sélectionnez la tension adaptée à votre appareil (3V, 4,5V, 5V, 6V, 7,5V, 9V ou 12V). Attention : ne jamais dépasser la tension requise pour éviter d'endommager l'appareil.

Comment choisir le bon embout ?

Consultez le manuel de votre appareil pour connaître la taille et la polarité de la prise. Utilisez l'un des 9 embouts fournis (tailles : 2,5 mm, 3,5 mm, 5,0x1,0 mm, 5,5x2,5 mm, 3,5x1,35 mm, 5,5x1,5 mm, 4,0x1,7 mm, 2,35x0,75 mm, USB A). Insérez-le en alignant les flèches de polarité.

Comment régler la polarité ?

Chaque embout comporte un indicateur de polarité (schéma sur le côté). Tournez l'embout pour aligner les flèches de l'adaptateur et de l'embout. La polarité correcte est généralement indiquée sur votre appareil ou dans sa notice.

Puis-je utiliser cet adaptateur avec tous mes appareils ?

Oui, à condition que la tension et le courant requis par l'appareil correspondent à une des sorties de l'adaptateur et ne dépassent pas 2,25A. Vérifiez que la puissance (tension x courant) ne dépasse pas la puissance max de l'adaptateur (27W à 12V).

Que faire si l'adaptateur chauffe anormalement ?

Débranchez immédiatement l'adaptateur. Vérifiez que la charge ne dépasse pas le courant max (2,25A). Utilisez-le uniquement dans un environnement sec et bien ventilé. Ne recouvrez pas l'adaptateur pendant son fonctionnement.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux et légèrement humide (pas de solvants). Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Puis-je laisser l'adaptateur branché en permanence ?

Il est préférable de débrancher l'adaptateur lorsqu'il n'est pas utilisé, pour économiser l'énergie (consommation à vide <0,04W) et éviter tout risque en cas de surtension. Gardez la prise accessible en permanence.

Comment éliminer l'adaptateur en fin de vie ?

Ne jetez pas l'adaptateur avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques ou rapportez-le en magasin. Respectez la réglementation locale (symbole poubelle barrée).

Que faire en cas de panne ?

Contrôlez d'abord que les réglages (tension, polarité) sont corrects. Si le problème persiste, contactez le service technique Schwaiger (du lundi au vendredi, 8h-17h, assistance en allemand). Ne tentez pas de réparer l'adaptateur vous-même : aucune pièce n'est réparable par l'utilisateur.

Cet adaptateur est-il adapté aux enfants ?

Non, ce produit est destiné aux adultes. Gardez-le hors de portée des enfants. Il ne doit pas être utilisé par des personnes (y compris enfants) avec des capacités réduites sans supervision.

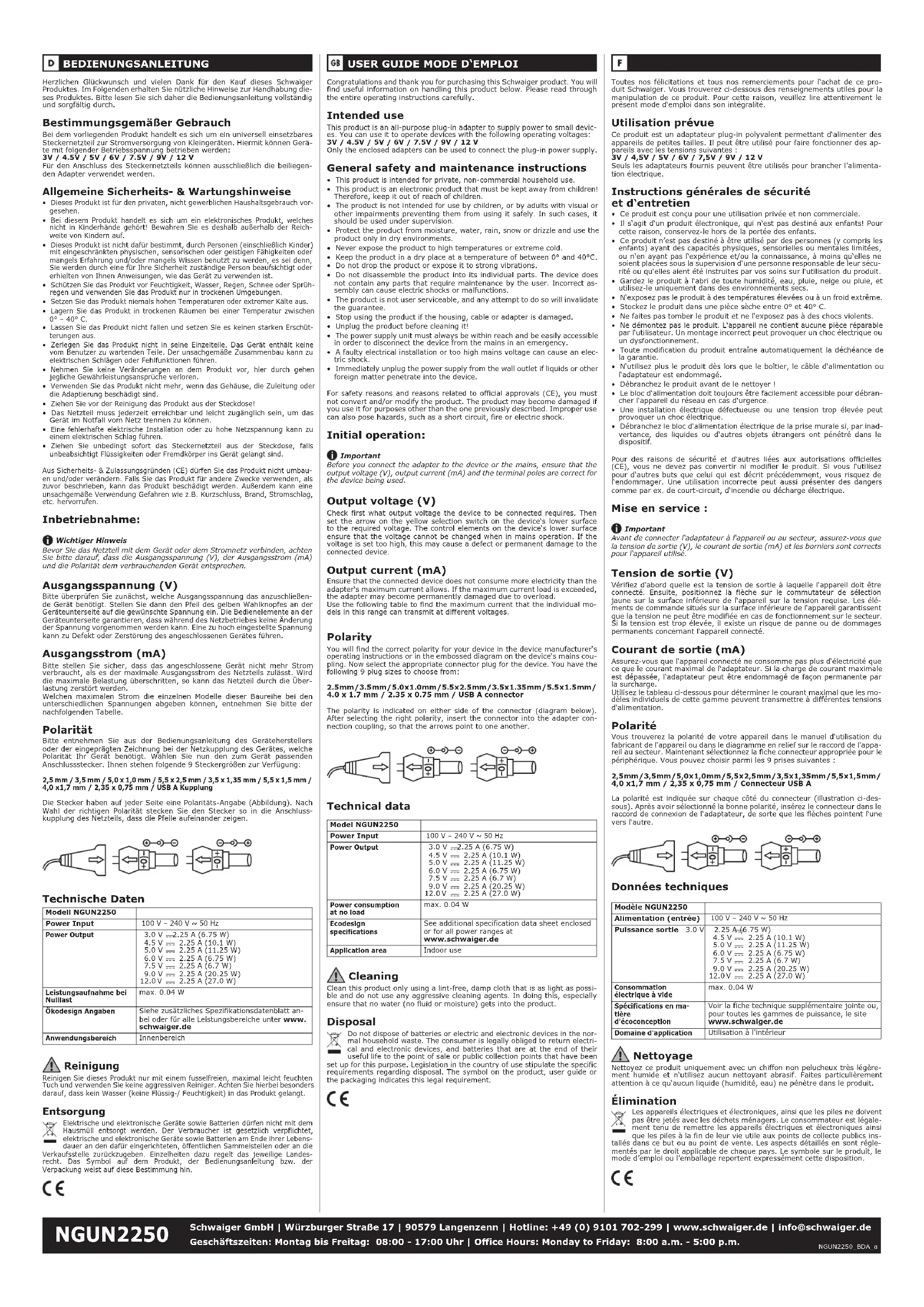

MODE D'EMPLOI NGUN2250 Schwaiger

2,5 mm / 3,5 mm / 5,0 x 1,0 mm / 5,5 x 2,5 mm / 3,5 x 1,35 mm / 5,5 x 1,5 mm / 4,0 x 1,7 mm / 2,35 x 0,75 mm / USB A Kupplung

Toutes nos félicitations et tous nos remerciements pour l'achat de ce produit Schwaiger. Vous trouverez ci-dessous des renseignements utiles pour la manipulation de ce produit. Pour cette raison, veuillez lire attentivement le présent mode d'emploi dans son intégralité.

Utilisation prévue

Ce produit est un adaptateur plug-in polyvalent permettant d'alimenter des appareils de petites tailles. Il peut être utilisé pour faire fonctionner des appareils avec les tensions suivantes :

3V / 4,5V / 5V / 6V / 7,5V / 9V / 12 V

Seuls les adaptateurs fournis peuvent être utilisés pour brancher l'alimentation électrique.

Instructions générales de sécurité et d'entretien

• Ce produit est conçu pour une utilisation privée et non commerciale.
• Il s'agit d'un produit électronique, qui n'est pas destiné aux enfants! Pour cette raison, conservez-le hors de la portée des enfants.
• Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées, ou n'en ayant pas l'expérience et/ou la connaissance, à moins qu'elles ne soient placées sous la supervision d'une personne responsable de leur sécurité ou qu'elles aient intentes par vos soins sur l'utilisation du produit.
• Gardez le produit à l'abri de toute humidité, eau, pluie, neige ou pluie, et utilisez-le uniquement dans des environnements secs.

- N'exposez pas le produit à des températures élevées ou à un froid extrême. - Stockez le produit dans une pièce sèche entre 0° et 40° C.

- Ne faites pas tomber le produit et ne l'exposez pas à des chocs violents.

- Ne démontez pas le produit. L'appareil ne contient aucune pièce réparable par l'utilisateur. Un montage incorrect peut provoquer un choc électrique ou un dysfonctionnement.

- Toute modification du produit entraîne automatiquement la déchéance de la garantie.

- N'utilisez plus le produit dès lors que le boîtier, le câble d'alimentation ou l'adaptateur est endommagé.

- Débranchez le produit avant de le nettoyer !

- Le bloc d'alimentation doit toujours être facilement accessible pour débrancher l'appareil du réseau en cas d'urgence.

- Une installation électrique défectueuse ou une tension trop élevée peut provoquer un choc électrique.

- Débranchez le bloc d'alimentation électrique de la prise murale si, par inadvertance, des liquides ou d'autres objets étrangers ont pénétré dans le dispositif.

Pour des raisons de sécurité et d'autres liées aux autorisations officielles (CE), vous ne devez pas convertir ni modifier le produit. Si vous l'utilisez pour d'autres buts que celui qui est décrit précédemment, vous risquez de l'endommager. Une utilisation incorrecte peut aussi présenter des dangers comme par ex. de court-circuit, d'incendie ou décharge électrique.

Mise en service :

Important

Avant de connecter l'adaptateur à l'appareil ou au secteur, assurez-vous que la tension de sortie (V), le courant de sortie (mA) et les borniers sont corrects pour l'appareil utilisé.

Tension de sortie (V)

Vérifiez d'abord quelle est la tension de sortie à laquelle l'appareil doit être connecté. Ensuite, positionnez la flèche sur le commutateur de sélection jaune sur la surface inférieure de l'appareil sur la tension requise. Les éléments de commande situés sur la surface inférieure de l'appareil garantissent que la tension ne peut être modifiée en cas de fonctionnement sur le secteur. Si la tension est trop élevée, il existe un risque de panne ou de dommages permanents concernant l'appareil connecté.

Courant de sortie (mA)

Assurez-vous que l'appareil connecté ne consomme pas plus d'électricité que ce que le courant maximal de l'adaptateur. Si la charge de courant maximale est dépassée, l'adaptateur peut être endommagé de façon permanente par la surcharge.

Utilisez le tableau ci-dessous pour déterminer le courant maximal que les modèles individuels de cette gamme peuvent transmettre à différentes tensions d'alimentation.

Polarité

Vous trouverez la polarité de votre appareil dans le manuel d'utilisation du fabricant de l'appareil ou dans le diagramme en relief sur le raccord de l'appareil au secteur. Maintenant sélectionnez la fiche connecteur appropriée pour le périphérique. Vous pouvez choisir parmi les 9 prises suivantes :

2,5mm/3,5mm/5,0x1,0mm/5,5x2,5mm/3,5x1,35mm/5,5x1,5mm/4,0 x1,7 mm / 2,35 x 0,75 mm / Connecteur USB A

La polarité est indiquée sur chaque côté du connecteur (illustration ci-dessous). Après avoir sélectionné la bonne polarité, insérez le connecteur dans le raccord de connexion de l'adaptateur, de sorte que les flèches pointent l'une vers l'autre.

Données techniques

Modèle NGUN2250
Alimentation (entrée)	100 V - 240 V ~ 50 Hz
Puissance sortie 3.0 V	2.25 A = (6.75 W)4.5 V === 2.25 A (10.1 W)5.0 V === 2.25 A (11.25 W)6.0 V === 2.25 A (6.75 W)7.5 V === 2.25 A (6.7 W)9.0 V === 2.25 A (20.25 W)12.0 V === 2.25 A (27.0 W)
Consommation électrique à vide	max. 0.04 W
Spécifications en matière d'éconception	Voir la fiche technique supplémentaire jointe ou, pour toutes les gammes de puissance, le site www.schwaiger.de
Domaine d'application	Utilisation à l'intérieur

Nettoyage

Nettoyez ce produit uniquement avec un chiffon non pelucheux très légèrement humide et n'utilisez aucun nettoyant abrasif. Faites particulièrement attention à ce qu'aucun liquide (humidité, eau) ne pénètre dans le produit.

Élimination

Les appareils électriques et électroniques, ainsi que les piles ne doivent pas être jetés avec les déchets ménagers. Le consommateur est légalement tenu de remettre les appareils électriques et électroniques ainsi que les piles à la fin de leur vie utile aux points de collecte publics installés dans ce but ou au point de vente. Les aspects détaillés en sont réglementés par le droit applicable de chaque pays. Le symbole sur le produit, le mode d'emploi ou l'emballage reportent expressément cette disposition.

CE

|

F Exclusion de responsabilité

Schwaiger GmbH décline toute responsabilité ou garantie pour des dommages résultant d'une installation ou d'un assemblage incorrect, d'une utilisation incorrecte du produit ou du non-respect des instructions de sécurité.

Informations du fabricant

Chers clients, pour toute demande de conseil technique que votre revendeur n'a pas été en mesure de vous dispenser, contactez notre service d'assistance technique.

Horaires d'ouverture (Assistance technique en langue allemande) Du lundi au vendredi : de 08:00 à 17:00 heures
