Type de produit	Processeur audio, vidéo et contrôle (AV&C)
Marque et modèle	QSC Q-SYS Core 610
Alimentation	Unité d'alimentation (PSU) de 450 W
Stockage interne	Un lecteur SSD SATA 6 Gb/s, 2,5 pouces, 480 Go (non modifiable)
Ports réseau Q-SYS	4 ports RJ45 1 000 Mb/s : LAN A, LAN B, AUX A, AUX B
Port de gestion à distance	1 port iDRAC dédié (RJ45) – IP par défaut 192.168.0.120
Port série	1 port RS232 (DE-9 mâle) pour communication série
Affichage et commandes	Écran LCD, boutons de navigation, bouton marche/arrêt, voyant d'identification
Système d'exploitation	Q-SYS OS sur serveur Dell COTS de qualité entreprise
Fonctions principales	Traitement audio, vidéo et contrôle centralisé pour applications de grande échelle ; entrées/sorties réseau distribuables
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec. Ne pas utiliser de sprays, liquides ou aérosols.
Sécurité	Ne pas utiliser près de l'eau ou de sources de chaleur. Confier les réparations à un personnel qualifié agréé QSC.
Pièces détachées et réparabilité	Toute réparation doit être effectuée par un centre agréé QSC. Aucune pièce détachée fournie à l'utilisateur.
Informations générales	Garantie limitée disponible sur qsys.com/support/warranty-statement. Support technique : qsys.com/contact-us.

FOIRE AUX QUESTIONS - Q-SYS Core 610 QSC

Comment installer le panneau avant du Q-SYS Core 610 ?

Le panneau avant est inclus séparément dans la boîte et doit être installé pour observer les messages de démarrage et d'état. Fixez-le simplement sur la façade de l'appareil.

Quel est le temps de démarrage après une mise sous tension ?

Le temps de démarrage total après un cycle d'alimentation est d'environ 4 minutes. Pour les redémarrages suivants, comptez 2 à 3 minutes. L'écran LCD affiche « Initialisation » pendant environ 1 minute au début.

Comment identifier le Core 610 dans le logiciel Q-SYS Designer ?

Vous pouvez activer le voyant de statut et d'identification via le logiciel Q-SYS Designer. De plus, appuyer sur le bouton d'identifiant à l'arrière permet de localiser l'appareil dans le logiciel.

Quels sont les identifiants par défaut pour accéder à iDRAC ?

Les identifiants par défaut sont : nom d'utilisateur root et mot de passe calvin. L'adresse IP par défaut est 192.168.0.120.

Comment nettoyer le Q-SYS Core 610 ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de spray aérosol, nettoyant, désinfectant ou fumigant sur l'appareil, à proximité ou à l'intérieur de celui-ci.

Que faire si l'appareil ne démarre pas ?

Vérifiez l'alimentation et les connexions. Si le problème persiste, contactez le support technique QSC via qsys.com/contact-us. Ne tentez pas de réparer vous-même.

Où trouver le numéro de série du Q-SYS Core 610 ?

Le numéro de série est indiqué sur la balise d'informations située sur le panneau avant, avec les coordonnées du service d'assistance Q-SYS.

À quoi sert le Q-SYS Core 610 ?

C'est un processeur AV&C (audio, vidéo et contrôle) qui centralise le traitement de plusieurs espaces ou zones, distribuant les entrées/sorties réseau là où c'est nécessaire. Il fonctionne avec le système d'exploitation Q-SYS sur un serveur Dell.

Les ports USB sont-ils utilisables ?

Non, les ports USB (avant et arrière) ne sont pas pris en charge pour une utilisation fonctionnelle.

Comment obtenir un service de garantie ?

Consultez la déclaration de garantie limitée QSC sur qsys.com/support/warranty-statement. Pour toute réclamation, contactez le support technique via qsys.com/contact-us.

MODE D'EMPLOI Q-SYS Core 610 QSC

Guide de mise en route rapide

Processeur Q-SYS Core 610

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lire ces instructions et en garder une copie pour référence ultérieure. Suivre à la lettre l'ensemble des instructions et avertissements. Installer l'appareil selon les instructions uniquement.
2. Ne pas utiliser ou immerger cet appareil dans ou à proximité d'eau ou de liquides.
3. Nettoyer uniquement avec un chiffon sec. Ne pas utiliser de spray aérosol, nettoyant, désinfectant ou fumigant sur l'appareil, à proximité ou à l'intérieur de l'appareil.
4. Ne pas installer l'appareil à proximité d'une source de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplis).
5. Confier toutes les réparations à un personnel qualifié.
6. Respecter tous les codes locaux applicables. Consulter un technicien professionnel diplômé en cas d'installation d'équipement afin de veiller à sa conformité.

Maintenance et réparation

AVERTISSEMENT : les technologies de pointe, par exemple l'utilisation de matériel moderne et d'électronique puissante, exigent une maintenance et des méthodes de réparation spécialement adaptées. Pour éviter le risque de dommages ultérieurs à l'appareil, de blessures et/ou la création de dangers supplémentaires, tout le travail de maintenance ou de réparation de l'appareil devra être uniquement confié à un centre de réparation ou un distributeur international agréé par QSC. QSC n'est pas responsable de blessures, préjudices ou dommages résultant du manquement du client, propriétaire ou utilisateur de l'appareil à faciliter ces réparations.

Présentation

Le Core 610 de Q-SYS représente la nouvelle génération de traitement Q-SYS, associant le système d'exploitation Q-SYS avec un serveur Dell COTS de qualité entreprise afin d'offrir une solution audio, vidéo et de contrôle flexible et évolutive pour une large gamme d'applications de plus grande échelle. Il s'agit d'un processeur Av&C entièrement sous réseau, vous permettant de centraliser le traitement de plusieurs espaces ou zones tout en distribuant les entrées/sorties de réseau là où cela est le plus pratique.

Référence

Matériel de serveur Dell — Pour plus d'informations concernant les caractéristiques matérielles, la conformité à la réglementation, ou iDRAC, consultez le site Web de serveurs Dell sur dell.com/servers.

Caractéristiques et logiciels Q-SYS — Pour plus d'informations sur le Q-SYS Core 610 et sur les autres caractéristiques logicielles, le logiciel Q-SYS Designer, et sur les autres produits et solutions Q-SYS, accédez à qsys.com.

Portail d'auto-assistance — Lisez les articles et les discussions de la base de connaissances, téléchargez les logiciels et les micrologiciels, consultez les documents relatifs aux produits et les vidéos de formation, et créez des dossiers d'assistance sur qscprod. force.com/selfhelpportal/s.

Support technique — Reportez-vous à la page Nous contacter du site Web de Q-SYS pour obtenir des informations sur le support technique et le service clientèle, y compris leurs numéros de téléphone et leurs horaires d'ouverture. Accédez à qsys.com/contact-us.

Garantie — Pour obtenir une copie de la garantie limitée QSC, consultez : qsys.com/support/warranty-statement.

TD-001671-03-B

*TD-001671-03*

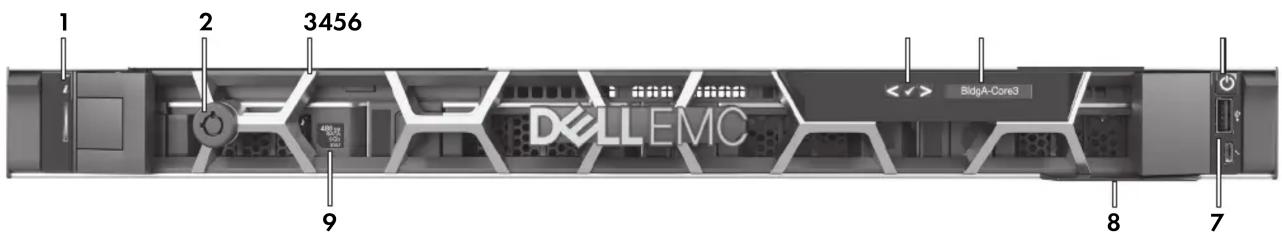

Caractéristiques du panneau avant

ATTENTION ! : le panneau avant est inclus séparément dans la boîte et doit être installé pour observer les messages de démarrage et d'état. Après un cycle d'alimentation, l'écran LCD affiche « Initialisation » pendant environ 1 minute. Pendant cette période, aucun autre indicateur ou son n'est actif. Le temps de démarrage total après un cycle d'alimentation est d'environ 4 minutes (2 à 3 minutes pour les redémarrages suivants), après quoi le Core 610 peut être découvert dans le logiciel QDS.

1. Voyant de statut et d'identification – Activé via le logiciel Q-SYS Designer
2. Verrou de la façade
3. Façade active amovible
4. Boutons de navigation de l'écran

5. Affichage – Affiche le nom, le statut et les alertes de santé du processeur Q-SYS Core.

6. Bouton de marche/arrêt

7. Port USB – Non pris en charge
8. Balise d'informations – Inclut le numéro de série du produit et les coordonnées du service d'assistance de Q-SYS
9. Lecteur de support Q-SYS – Un lecteur SSD SATA 6 Go, 2,5 pouces de 480 Go. Les lecteurs supplémentaires ne sont pas pris en charge.

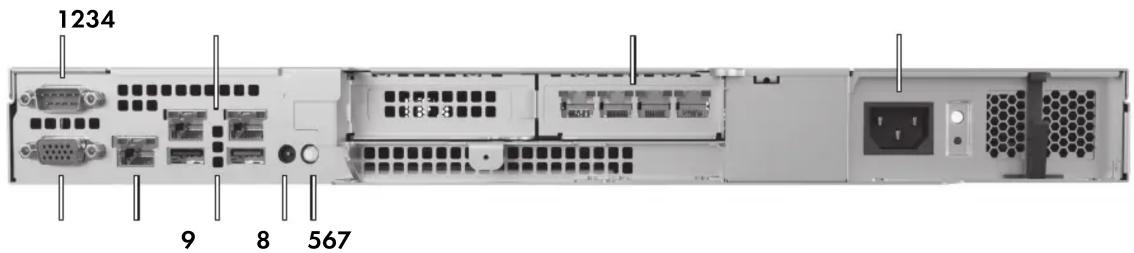

Caractéristiques du panneau arrière

1. Communications de série RS232 (mâle DE-9) – Pour le raccordement aux appareils en série
2. Ports LAN embarqués – Non pris en charge
3. Ports LAN Q-SYS (RJ45, 1 000 Mb/s) – De gauche à droite : LAN A, LAN B, AUX A, AUX B
4. Unité d'alimentation (PSU) - 450 W
5. Bouton et voyant d'identifiant – Appuyer pour identifier l'appareil dans le logiciel Q-SYS Designer
6. Prise CMA – Pour le raccordement à un bras de gestion des câbles
7. Ports USB – Non pris en charge
8. Port iDRAC dédié (RJ45) – Pour l'accès à iDRAC à distance : IP par défaut = 192.168.0.120, Nom d'utilisateur par défaut = root, Mot de passe par défaut = calvin
9. Sortie vidéo VGA (femelle HD15) – Non pris en charge
