MODE D'EMPLOI WTE84104FF BOSCH
Votre nouveau sèche-linge
Félicitations ! Vous venez d'opter pour un appareil électroménager moderne et d'un haut niveau de qualité, comme tous les produits de la marque Bosch.
Votre sèche-linge à condensation se distingue par une faible consommation d'énergie. Comme tous les sèche-linge qui quittent notre usine, il a fait l'objet de contrôles rigoureux qui nous permettent de garantir son bon état et son bon fonctionnement.
Notre service après-vente se tient à votre disposition pour répondre à toute demande de précisions.
Mise au rebut respectueuse de l'environnement
Mettez l'emballage au rebut en respectant l'environnement.
Cet appareil porte un marquage spécifique ☒ conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE).
Le directive définit des dispositions-cadres pour la reprise et le recyclage des appareils usagés au sein des pays de l'UE.
Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet: www.bosch-home.com
Respectez les consignes de sécurité énoncées à la page 11 !
Ne mettez ce sèche-linge en service qu'après avoir lu la présente notice !
Table des matières
Page
■ Préparatifs ......2
Réglage des programmes....2
■ Séchage 3/4
■ Remarques concernant le linge... .....5
Réglage fin du degré de séchage. . . . 5/6
Entretien et nettoyage 6
■ Récapitulatif des programmes .....7
■ Installation 8
■ Protection contre le gel / Transport.....8
■ Caractéristiques techniques .....9
■ Accessoires en option .....9
■ Que faire si... / Service après-vente....10
■ Consignes de sécurité .....11
Destination de l'appareil
L'appareil est destiné à un usage exclusivement domestique.
L'appareil ne doit servir qu'à sécher des textiles lavés à l'eau.
Je laissez pas les enfants jouer sans surveillance
après de l'appareil !
Éloignez les animaux domestiques de l'appareil !
Préparatifs
Installation : voir page 8
Ne mettez jamais un sèche-linge endommagé en service !
Contactez le service après-vente !
Contrôler le sèche-linge
is ne devez pas avoir les
ins humides.
is ne devez toucher que la
prise de l'appareil.
Brancher la prise
Trier le linge et remplir le tambour
Enlevez tous les objets présents dans les poches. Pensez à enlever les briquets !
Avant de garnir le tambour, vérifiez qu'il est bien vide !
Voir le récapitulatif des programmes en page 7.
Voir également la notice de la corbeille à lainages (selon le modèle).
Sélection-

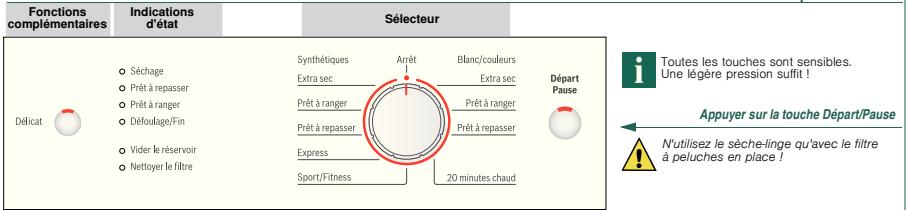

Sélectionner un programme de séchage ...
... et le personnaliser
Vider l'eau de condensation
/idez le réservoir d'eau de condensation après chaque séchage !
1. Sortez le réservoir d'eau de condensation et maintenez-le à l'horizontale.
2. Jetez l'eau de condensation.
3. Réintroduisez le réservoir d'eau de condensation et poussez-le jusqu'à ce qu'il s'enclenche.
Si le voyant Vider le réservoir clignote → Que faire si..., page 10.
Nettoyer le filtre à peluches
Nettoyez le filtre à peluches après chaque séchage !
1. Ouvrez le hublot. Retirez les peluches se trouvant sur le hublot/au niveau du hublot.
2. Dégagez le filtre à peluches et ouvrez-le
3. Enlevez les peluches (passez simplement la main sur le filtre). Si le filtre à peluches est très sale ou colmaté, nettoyez-le à l'eau chaude puis laissez-le bien sécher !
4. Refermez le filtre à peluches puis remettez-le en place.
Éteindre le sèche-linge
Ramenez le sélecteur sur Arrêt.
Ne laissez pas le linge dans le sèche-linge !
Retirer le linge
La fonction anti-froissage automatique fait entrer le tambour en mouvement à intervalles réguliers. Le linge reste défoulé et aéré pendant une heure (ou deux heures si vous avez choisi la fonction complémentaire Antifroissage, disponible ou non selon le modèle).
Fin du programme dès que le voyant est allumé.
Interrompre le programme Rajouter ou retirer du linge.
Le cycle de séchage peut être brièvement interrompu pour rajouter ou retirer du linge. Il doit ensuite se poursuivre jusqu'au bout !
N'éteignez jamais le sèche-linge avant
la fin du cycle de séchage !
• Le tambour et le hublot peuvent être chauds !
. Ouvrez le hublot. Cette action interrompt le séchage.
. Rajoutez du linge ou retirez-en puis refermez le hublot.
. Si nécessaire, choisissez un autre programme et d'autres fonctions complémentaires
. Appuyez sur la touche Départ/Pause.
Remarques concernant le linge...
Symboles d'entretien des textiles
Respectez les instructions d'entretien fournies par le fabricant !
Séchage à température normale.
Séchage à basse température → Choisissez en plus Délicat.
☒ Ne pas sécher en machine.
Respectez impérativement les consignes de sécurité de la page 11 !
Ne passez pas au sèche-linge les textiles suivants (liste non exhaustive) :
- Textiles imperméables à l'air (caoutchoutés, par exemple).
- Textiles délicats (soie, voilages synthétiques) → Froissage !
- Linge non essoré → importante consommation d'énergie!
Linge souillé par de l'huile.
Conseils pour le séchage
- Pour obtenir un séchage uniforme, triez le linge par type de textile et par programme de séchage.
- Séchez toujours les petits articles de linge (par ex. chaussettes de bébé) avec de grands articles de linge (par ex. serviettes de toilette).
- Fermez les fermetures Éclair, les agrafes et les boutons-pression ; boutonnez les taies et les housses ;
nouez les ceintures en tissu, les lanières de tablier, etc.
- Ne séchez pas excessivement les textiles synthétiques. → Risque de froissage ! Laissez le linge finir de sécher à l'air.
- Ne faites pas sécher les lainages au sèche-linge. Seul un rafraîchissement est possible.
→ Page 7, programme Finition laine (selon le modèle).
- Ne repassez pas le linge immédiatement après le séchage. Pliez-le et laissez-le reposer un certain temps. → L'humidité résiduelle se répartit uniformément.
- Le résultat de séchage dépend de la dureté de l'eau de lavage. → Réglage fin du résultat de séchage → Pages 5/6.
- Lors du premier séchage, les textiles fragiles (t-shirts, maillots, par exemple) tendent souvent à rétrécir. → N'utilisez pas le programme Extra sec.
- Le linge amidonné ne va que sous réserves au sèche-linge. → L'amidon laisse un revêtement qui gène le séchage.
- Lors du lavage du linge destiné à passer au sèche-linge, dosez l'assouplissant conformément aux indications du fabricant.
- Pour les textiles pré-séchés, les textiles comportant plusieurs épaisseurs et les petits articles de linge, utilisez le programme minuté. Ce programme convient aussi pour parfaire le séchage.
Protection de l'environnement/économies
- Avant de sécher le linge, essorez-le soigneusement dans le lave-linge. → Des vitesses d'essorage assez élevées raccourcissent la durée de séchage et réduisent la consommation d'énergie. Essorez aussi les synthétiques.
- Utilisez la charge de linge maximale recommandée, mais ne la dépassez pas.
→ Récapitulatif des programmes en page 7
- Pendant le séchage, veillez à ce que la pièce soit bien aérée.
- N'obstruez pas la grille d'air frais et ne collez rien dessus.
- Veillez à ce que le refroidisseur d'air soit propre. → Entretien et nettoyage → Page 6

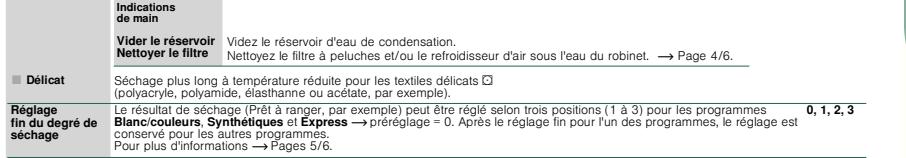

Réglage fin du degré de séchage
Réglage fin du degré de séchage
Amenez
1 foisvers
Appuyez su
cat puis, sa
Appuy
ur Délicat
Amenez
sur Arrêt
relâcher, to
5 fois vers la droite
squ'au réglage so
é sur Arri
Réglage fin du degré de séchage
Séchage, Prêt à repasser, Prêt à ranger, Défoulage/Fin s'affichent successivement.
Signal court lors du passage du degré 3 au degré 0, signal long dans les autres cas.
Uniquement appareil éteint!
Entretien et nettoyage
Carrosserie du sèche-linge, bandeau de commande, grille d'air frais, sondes d'hygrométrie
– Frottez ces éléments à l'aide d'un chiffon doux et humide
- N'utilisez aucun détergent ou solvant agressif
- Enlevez immédiatement les restes de lessive et de produit de nettoyage.
Nettoyez le filtre de protection 5 à 6 fois par an
ou si le voyant Nettoyer le filtre clignote après le nettoyage du filtre à peluches.

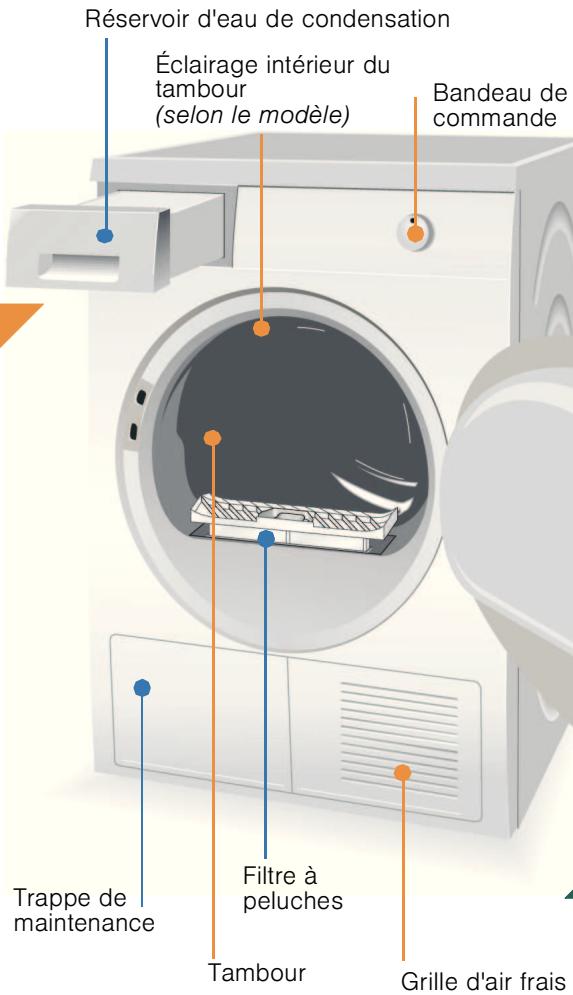

Refroidisseur d'air / Filtre de protection
Pour le nettoyage, ne retirez que le filtre de protection ! Ne nettoyez le refroidisseur d'air situé derrière le filtre de protection qu'une seule fois p
– Laissez le sèche-linge refroidir.
- De l'eau pouvant s'écouler, placez un chiffon absorbant sous la trappe de maintenance.

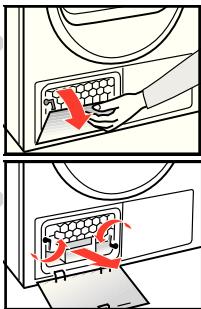

- Déverrouillez la trappe de maintenance.
-
Ouvrez complètement la trappe de maintenance.
-
Tournez les leviers de verrouillage l'un vers l'autre.
- Retirez le filtre de protection/le refroidisseur d'air.
Prenez garde de ne pas endommager le filtre de protection et le refroidisseur d'air !
Nettoyez-les uniquement à l'eau chaude et n'utilisez pas d'objets durs ou contondants !
-
Nettoyez minutieusement le filtre de protection/le refroidisseur d'air. Laissez l'eau s'écouler complètement.
-
Nettoyez les joints
-
Remettez le filtre de protection/le refroidisseur d'air (poignée en bas).
-
Remettez les deux leviers de verrouillage dans leur position initiale
-
Fermez la trappe de maintenance (elle doit s'enclencher).
Sondes d'hygrométrie
Le sèche-linge est équipé de sondes d'hygrométrie en acier inoxydable. Ces sondes permettent de mesurer le degré d'humidité du linge. Au fil du temps, elles peuvent se recouvrir d'une fine pellicule de calcaire.
1. Ouvrez le hublot et nettoyez les sondes d'hygrométrie avec une éponge récurante humide.
N'utilisez pas de laine d'acier ou de produit abrasif !
- Vider le réservoir
- Nettoyer le filtre

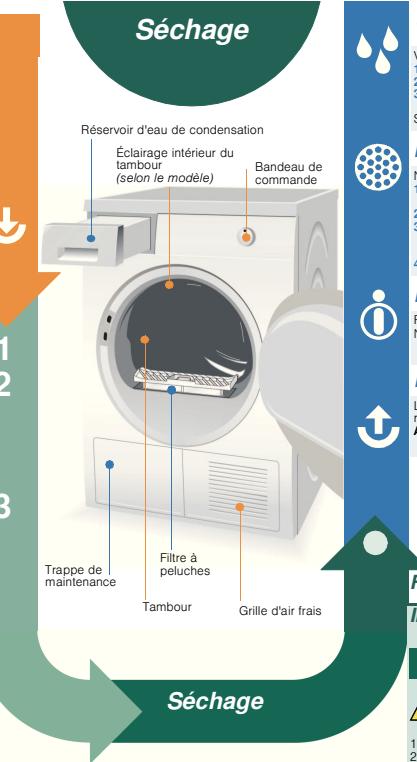

Séchage
Défoulage/Fin
;
[Non-Text]
[Non-Text]
[Non-Text]
1
11
11
11
1
1
1
NIV
N
(No text)
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
- Éléments fournis : sèche-linge, notice d'utilisation et d'installation, corbeille à lainages (selon le modèle).
- Vérifiez que le sèche-linge ne présente pas de dégâts dus au transport !
– Le sèche-linge est lourd. Ne le soulevez pas tout(e) seul(e)
- Prenez garde à ne pas vous blesser avec les arêtes vives !
- Ne tentez jamais de soulever le sèche-linge par ses pièces saillantes (le hublot, par exemple) risque de rupture !
- N'installez pas le sèche-linge dans des locaux à risque de gel ! L'eau, en gelant, pourrait l'endommager !
- En cas de doute, confiez le branchement à un spécialiste !
1 Installation du sèche-linge
- La prise doit rester accessible en permanence!
- Veillez à ce que la surface d'installation soit propre, plane et ferme!
- Veillez à ce que la grille d'air frais du sèche-linge soit dégagée.
- Veillez à maintenir l'environnement du sèche-linge propre.
- Mettez le sèche-linge à l'horizontale à l'aide des pieds à vis.
Servez-vous d'un niveau à bulle.
N'enlevez en aucun cas les pieds à vis !
N'installez pas le sèche-linge derrière une porte ou une porte coulissante qui pourrait gêner ou bloquer l'ouverture du hublot. Ainsi, les enfants ne risqueront pas de s'enfermer et de mettre leur vie en danger.
Retirez tous les accessoires du tambour. Le tambour doit être entièrement vide !

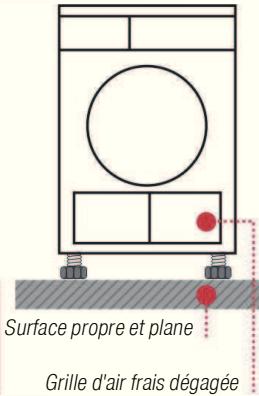

Surface propre et plane
Grille d'air frais dégagée
Raccordement au secteur Voir les consignes de sécurité → Page 11
- Branchez le sèche-linge à une prise de courant alternatif équipée d'une terre, conformément à la réglementation. En cas de doute, faites vérifier la prise par un spécialiste !
- La tension du secteur et la tension indiquée sur la plaque signalétique du sèche-linge (→ Page 9) doivent concorder !
- Les données de branchement et l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.
3 Modification de l'ampérage Adaptez l'ampérage à celui du fusible correspondant à la prise ! 10/16 A
amenez su Arrêt
1 fois vers la
droite
-
opuyez e
fois vers
ontinu, droite
[Non-Text]
lez
mpérage
an A
Indications (selon le modèle)
Protection contre le gel / Transport
Ne faites pas fonctionner le sèche-
linge en cas de risque de gel !
Préparatifs
- Videz le réservoir d'eau de condensation → Page 4.
-
Amenez le sélecteur su Départ/Pause. → L'eau de condensation est évacuée dans le réservoir d'eau de condensation.
-
Attendez 5 minutes, videz à nouveau le réservoir d'eau de condensation
- Ramenez le sélecteur sur Arrêt.
(No text)
Caractéristiques techniques
Dimer
sions (p x l x h) 60 x 6
60 x 60 x 85 cm (hauteur réglable)
Poids
env. 45 kg
Charge de linge max.
7 kg
Réservoir d'eau de condensation env. 4,2 l
Tension de fonctionnement
Puissance absorbée
Ampérage fusible/disjoncteur
voir plaque signalétique
Température ambiante
Numéro de produit
Numéro de fabrication
La plaque signalétique se trouve au dos du sèche-linge.
Valeurs de consommation
Les valeurs qui suivent sont indicatives. Elles ont été déterminées dans des conditions normalisées. Des variations allant jusqu'à 10 % sont possibles.
| Blanc/couleurs 7 kg | Vitesse d'essorage en tr/min (humidité résiduelle) | Temps de séchage en min** | Consommation d'énergie en kWh** |
| 10 A | 16 A | 10 A | 16 A |
| Prêt à ranger* | 1400 (env. 50 %) | 112 | 89 | 3,36 | 3,36 |
| 1000 (env. 60 %) | 131 | 104 | 3,92 | 3,92 |
| 800 (env. 70 %) | 150 | 120 | 4,48 | 4,48 |
| Prêt à repasser* | 1400 (env. 50 %) | 93 | 69 | 2,42 | 2,42 |
| 1000 (env. 60 %) | 111 | 82 | 3,06 | 3,06 |
| 800 (env. 70 %) | 130 | 94 | 3,70 | 3,70 |
| Synthétiques 3,5 kg | | | | | |
| Prêt à ranger* | 800 (env. 40 %) | 48 | 42 | 1,35 | 1,35 |
| 600 (env. 50 %) | 60 | 51 | 1,65 | 1,65 |
*Programmes de contrôle selon DIN EN 61121
**Les valeurs réelles peuvent différer des valeurs indiquées en fonction du type de textile, de la composition du linge à sécher, de l'humidité résiduelle du textile et de la charge.
Éclairage intérieur du tambour (selon le modèle) (ampoule E14, 25 W)
L'éclairage du tambour s'allume lorsque vous ouvrez ou refermez le hublot, ainsi qu'au démarrage d'un programme ; il s'éteint automatiquement. Remplacement de l'ampoule → Page 10
Accessoires optionnels
(disponibles auprès du service après-vente)
VTZ
Garniture de raccordement pour l'évacuation de l'eau de condensation
L'eau de condensation peut être évacuée directement via un flexible.
VTZ
Kit de liaison de l'ensemble lave-linge/sèche-linge
Pour placer le sèche-linge sur un lave-linge adéquat de même profondeur et de même largeur et gagner ainsi de la place. Pour fixer le sèche-linge au lave-linge, utilisez impérativement le kit de liaison. Avec tablette de travail extractible : WTZ11300.
TZ
Montage sous un plan de travail
En lieu et place du capot supérieur d'origine, faites installer impérativement un capot en tôle par un spécialiste.
Que faire si...
Si vous ne pouvez pas résoudre vous-même un problème (par ex. arrêt/marche), veuillez contacter notre service après-vente. Nous nous efforcerons de trouver une solution pour vous éviter le déplacement d'un technicien. Ayez confiance en la compétence du fabricant. Faites appel à nous. Vous aurez ainsi la garantie que la réparation est effectuée par des techniciens dûment formés, avec des pièces de rechange d'origine. Vous trouverez les coordonnées du service après-vente ici-même ou dans la liste ci-jointe:
- B 070 222 141
- FR 01 40 10 11 00
- CH 0848 840 040
Veuillez indiquer au service après-vente le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.) de l'appareil (voir du côté intérieur du hublot).
Placez le sélecteur sur Arrêt et débranchez la prise.
-
.e voyant Départ/Pause ne
s'allume pas.
Avez-vous branché la prise ?
Avez-vous choisi un programme
-
.e témoin Vider le réservoir et la
Videz le réservoir d'eau de condensation. → Page 4
-
ouche Départ/Pause clignotent.
Si le sèche-linge est pourvu d'un flexible d'évacuation de l'eau
de condensation, inspectez ce dernier a la recherche
d'eventuels défauts.
●
Le témoin Nettoyer le filtre et la
Nettoyez le filtre a peluches et/ou le refroidisseur d'air sous
l'eau du robinet. → Page 4/6
●
Le sèche-linge ne démarre pas.
Avez-vous appuyé sur la touche Départ/Pause ?
Le hublot est-il ferme ? Avez-vous regie le programme :
-
De l'oussant de l'operaire
La température amblante est-elle supérieure à 5 °C:
Matte la sichas liens à l'horizontale
-
se reau sont de rapparell.
Mettez le seche-linge à trizontale.
Nettevez le joint du refroidisseur d'ai
-
e hublot s'ouvre tout seul
Pour fermer le hublot, poussez-le jusqu'à ce qu'il s'enclenche.
-
Vous avez peut-être dépassé la charge maximale prescrite ?
-
Retirez les vetements immédiatement après la fin du
programme, etendez-les et tirez légèrement dessus pour qu'ils prennent bien leur forme.
Vous avez peut-être choisi un programme inadapté ? -
Le résultat de séchage n'est pas
Le linge chaud semble plus humide que ce qu'il n'est en
-
satisfaisant (le linge est trop
vumide)
realite !
La programme sélectionné ne convient pas à la chev
lumide). Le programme sélectionne ne convient pas à la charge. Utilisez un autre programme de séchage ou cioutez le
Utilisez un autre programme de sechage ou ajoutez le programme minuté → Page7
Utilisez le réglage fin du degré de séchage. → Pages 1/2
Fine pellicule de calcaire sur les sondes d'hygrométrie
→ Nettoyez les sondes. → Page 9
Interruption du programme : reservoir plein, coupure de
courant, hublot ouvert, ecoulement du temps de sechage
mavimel, etc.
-
Temps de séchage trop long
Nettovez les filtres à peluches sous l'eau du robinet
-
→ Page 4
Arrivée d'air insuffisante → Assurez une bonne circulation
Entree d'air obstruée → Degagez-la. → Page 8
Température ambienta supérieure à 35 °C + A
-
Forte augmentation de l'humidité. Veillez à ce que l'aération de la pièce soit suffisante
-
dans la pièce.
-
Coupure de courant. Retirez immédiatement le linge du sèche-linge et étendez-le
-
De la chaleur peut s'échapper !
●
Clignotement d'un ou plusieurs Nettoyez le filtre a peluches et/ou le refroidisseur d'air sous
royants d'etat de programme. Teau du robinet. → Page 476 Vérifiez les conditions d'instal
Vermiez les conditions d'installation. — Page 6 Arrêtez l'appareil, laissez-le refroidir puis redémarrez-le
-
L'éclairage intérieur (selon le Débranchez la prise, retirez le diffuseur situé à l'intérieur
-
modèle) ne fonctionne pas. du sèche-linge (tournevis Torx 20) et changez l'ampoule.
→ Page 10 Remettez le diffuseur. Ne faites pas
fonctionner le seche-linge sans remettre le diffuseur
Consignes de sécurité
A
Cas d'urgence – Débranchez immédiatement la prise ou coupez le courant au niveau du fusible/disjoncteur.
Ne vous servez – qu'à l'intérieur de votre domicile.
du sèche-linge... – que pour sécher des textiles.
Le sèche-linge... – ne doit pas être utilisé à des fins autres que celles décrites
- ne doit pas être modifié (mécanisme ou caractéristiques).
Danger
- Les enfants et les personnes n'ayant pas lu la notice ne sont pas autorisés à utiliser le sèche-linge.
- Ne laissez pas les enfants jouer près du sèche-linge sans surveillance
- Eloignez aussi les animaux domestiques.
- Enlevez tous les objets présents dans les poches des vêtements.
Attention notamment aux briquets. → Risque d'explosion !
- Ne vous appuyez pas et ne vous asseyez pas sur le hublot
→ Risque de renversement !
Installa
- Ne laissez pas traîner le cordon. → Risque de chute !
- Ne faites pas fonctionner le sèche-linge en cas de risque de gel !
Racco
- Branchez le sèche-linge à une prise de courant alternatif équipée d'une terre,
au sect
conformément à la réglementation, faute de quoi, la sécurité n'est pas garantie
- Les fils aboutissant à la prise doivent avoir une section suffisante.
- Le disjoncteur doit être de type différentiel et arborer ce symbole :
- La prise du sèche-linge et la prise murale doivent concorder.
- N'utilisez pas de blocs multiprises ni de prolongateurs.
- Ne branchez pas/ne débranchez pas la prise avec les mains mouillées.
→ Risque d'électrocution !
- Pour débrancher la prise, ne tirez jamais sur le cordon.
- Veillez à ne pas endommager le cordon d'alimentation.
→ Risque d'électrocution !
Utilisat
- Ne mettez que du linge dans le tambour.
Vérifiez le contenu du tambour avant d'allumer le sèche-linge.
- N'utilisez pas le sèche-linge si le linge est entré en contact avec des solvants,
de l'huile, de la cire, de la graisse, de la peinture, du fixateur, du dissolvant, du
détachant, de la benzine, etc. → Risque d'incendie/d'explosion
– Risque lié à la poussière (charbon, farine, par exemple) : n'utilisez pas le sèche
linge. → Risque d'explosion
- N'utilisez pas le sèche-linge si le linge contient de la mousse/du caoutchouc
mousse. → Le sèche-linge risque de détruire les matériaux élastiques ; la
déformation du matériau mousse, de son côté, risque d'endommager le sèche
linge.
- Éteignez le sèche-linge à la fin du programme.
- L'eau de condensation n'est pas potable et peut être souillée par des
peluches!
Défaut
- N'utilisez pas le sèche-linge s'il est défectueux ou si vous soupçonnez la
présence d'un défaut.
Confiez sa réparation au service après-vente
- N'utilisez pas le sèche-linge si son cordon d'alimentation est défectueux
Pour éviter des risques inutiles, confiez sa réparation au service après-vente.
- Avant de changer l'ampoule d'éclairage intérieur, débranchez impérativement
la prise. → Risque d'électrocution !
Pièces
- Pour des raisons de sécurité, n'utilisez que des pièces de rechange et des
rechan
accessoires d'origine.
Mise at
- Sèche-linge : débranchez d'abord la prise puis sectionnez le cordon
d'alimentation de l'appareil.
Confiez l'appareil au service de ramassage adéquat.
- Emballage : ne permettez pas aux enfants de jouer avec les pièces de
l'emballage → Risque d'asphyxie !
- Tous les matériaux sont respectueux de l'environnement et recyclables.
Mettez-les au rebut en respectant l'environnement.
fr Notice d'utilisation
Votre nouveau sèche-linge
Félicitations ! Vous venez d'opter pour un appareil électroménager moderne et d'un haut niveau de qualité, comme tous les produits de la marque Bosch.
Votre sèche-linge à condensation se distingue par une faible consommation d'énergie. Comme tous les sèche-linge qui quittent notre usine, il a fait l'objet de contrôles rigoureux qui nous permettent de garantir son bon état et son bon fonctionnement.
Notre service après-vente se tient à votre disposition pour répondre à toute demande de précisions.
Mise au rebut respectueuse de l'environnement
Mettez l'emballage au rebut en respectant l'environnement.
Cet appareil porte un marquage spécifique conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE).
Le directive définit des dispositions-cadres pour la reprise et le recyclage des appareils usagés au sein des pays de l'UE.
Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet: www.bosch-home.com
Respectez les consignes de sécurité énoncées à la page 11 !
Ne mettez ce sèche-linge en service qu'après avoir lu la présente notice !
Table des matières Page
■ Préparatifs ......2
Réglage des programmes.....2
■ Séchage 3/4
■ Remarques concernant le linge... ..... 5
Réglage fin du degré de séchage. . . . 5/6
Entretien et nettoyage .....6
■ Récapitulatif des programmes .....7
■ Installation 8
■ Protection contre le gel / Transport.....8
Caractéristiques techniques .....9
■ Accessoires en option .....9
■ Que faire si... / Service après-vente....10
■ Consignes de sécurité .....11
Destination de l'appareil
L'appareil est destiné à un usage exclusivement domestique.
L'appareil ne doit servir qu'à sécher des textiles lavés à l'eau.
Ne laissez pas les enfants jouer sans surveillance près de l'appareil !
Éloignez les animaux domestiques de l'appareil !
Préparatifs
Installation : voir page 8
Ne mettez jamais un sèche-linge endommagé en service!
Contactez le service après-vente!
Vous ne devez pas avoir les mains humides.
Vous ne devez toucher que la prise de l'appareil.
Trier le linge et remp
Enlevez tous les objets présents dans les poch Pensez à enlever les briquets!
Avant de garnir le tambour, vérifiez qu'il est bie
Voir le récapitulatif des programmes en page 7
Voir également la notice de la corbeille à lainag (selon le modèle).
Sélectionner un progra
| Fonctionscomplémentaires | Indicationsd'état | Sélecteur |
Délicat  | ○ Séchage○ Prêt à repasser○ Prêt à ranger○ Défoulage/Fin○ Vider le réservoir○ Nettoyer le filtre | SynthétiquesExtra secPrêt à rangerPrêt à repasserExpressSport/Fitness | Blanc/couleursExtra secPrêt à rangerPrêt à repasser | DépartPause[IMAGE] |
|
| ■ Délicat | Indicationsde mainVider le réservoirNettoyer le filtre | Videz le réservoir d'eau de condensation.Nettoyez le filtre à peluches et/ou le refroidisseur d'air sous l'eau du robinet. → Page 4/6. |
| Séchage plus long à température réduite pour les textiles délicats ☑(polyacryle, polyamide, élasthanne ou acétate, par exemple). |
| Réglagefin du degré deséchage | Le résultat de séchage (Prêt à ranger, par exemple) peut être réglé selon trois positions (1 à 3) pour les programmesBlanc/couleurs, Synthétiques et Express → préréglage = 0. Après le réglage fin pour l'un des programmes, le réglage conservé pour les autres programmes.Pour plus d'informations → Pages 5/6. |
Appuyer sur
Contrôler le sèche-linge
Brancher la prise
olir le tambour
es.
n vide !
ges
Sélection-
amme de séchage ...
et le personnaliser
sont sensibles.
n suffit !
la touche Départ/Pause
inge qu'avec le filtre
re !
0, 1, 2, 3
ge est
12
3
Séchage
Vider l'eau de condensation
Videz le réservoir d'eau de condensation après chaque séchage !
- Sortez le réservoir d'eau de condensation et maintenez-le à l'horizontale.
- Jetez l'eau de condensation.
- Réintroduisez le réservoir d'eau de condensation et poussez-le jusqu'à ce qu'il s'enclenche.
Si le voyant Vider le réservoir clignote → Que faire si..., page 10.
Nettoyer le filtre à peluches
Nettoyez le filtre à peluches après chaque séchage !
- Ouvrez le hublot. Retirez les peluches se trouvant sur le hublot/au niveau du hublot.
- Dégagez le filtre à peluches et ouvrez-le.
- Enlevez les peluches (passez simplement la main sur le filtre). Si le filtre à peluches est très sale ou colmaté, nettoyez-le à l'eau chaude puis laissez-le bien sécher !
- Refermez le filtre à peluches puis remettez-le en place.
Éteindre le sèche-linge
Ramenez le sélecteur sur Arrêt.
Ne laissez pas le linge dans le sèche-linge !
Retirer le linge
La fonction anti-froissage automatique fait entrer le tambour en mouvement à intervalles réguliers. Le linge reste défoulé et aéré pendant une heure (ou deux heures si vous avez choisi la fonction complémentaire Antifroissage, disponible ou non selon le modèle).
Fin du programme dès que le voyant est allumé.
Défoulage/Fin
Interrompre le programme Rajouter ou retirer du linge.
Le cycle de séchage peut être brièvement interrompu pour rajouter ou retirer du linge. Il doit ensuite se poursuivre jusqu'au bout !
N'éteignez jamais le sèche-linge avant
la fin du cycle de séchage !
Le tambour et le hublot peuvent être chauds !
- Ouvrez le hublot. Cette action interrompt le séchage.
- Rajoutez du linge ou retirez-en puis refermez le hublot.
- Si nécessaire, choisissez un autre programme et d'autres fonctions complémentaires.
- Appuyez sur la touche Départ/Pause.
Remarques concernant le linge...
Symboles d'entretien des textiles
Respectez les instructions d'entretien fournies par le fabricant !
Séchage à température normale.
Séchage à basse température → Choisissez en plus Délicat.
☒ Ne pas sécher en machine.
Respectez impérativement les consignes de sécurité de la page 11 !
Ne passez pas au sèche-linge les textiles suivants (liste non exhaustive) :
- Textiles imperméables à l'air (caoutchoutés, par exemple).
- Textiles délicats (soie, voilages synthétiques) → Froissage !
- Linge non essoré → importante consommation d'énergie !
Linge souillé par de l'huile.
Conseils pour le séchage
- Pour obtenir un séchage uniforme, triez le linge par type de textile et par programme de séchage.
- Séchez toujours les petits articles de linge (par ex. chaussettes de bébé) avec de grands articles de linge (par ex. serviettes de toilette).
- Fermez les fermetures Éclair, les agrafes et les boutons-pression ; boutonnez les taies et les housses ;
nouez les ceintures en tissu, les lanières de tablier, etc.
- Ne séchez pas excessivement les textiles synthétiques. → Risque de froissage ! Laissez le linge finir de sécher à l'air.
- Ne faites pas sécher les lainages au sèche-linge. Seul un rafraîchissement est possible.
→ Page 7, programme Finition laine (selon le modèle).
- Ne repassez pas le linge immédiatement après le séchage. Pliez-le et laissez-le reposer un certain temps. → L'humidité résiduelle se répartit uniformément.
- Le résultat de séchage dépend de la dureté de l'eau de lavage. → Réglage fin du résultat de séchage → Pages 5/6.
- Lors du premier séchage, les textiles fragiles (t-shirts, maillots, par exemple) tendent souvent à rétrécir. → N'utilisez pas le programme Extra sec.
- Le linge amidonné ne va que sous réserves au sèche-linge. → L'amidon laisse un revêtement qui gène le séchage.
- Lors du lavage du linge destiné à passer au sèche-linge, dosez l'assouplissant conformément aux indications du fabricant.
- Pour les textiles pré-séchés, les textiles comportant plusieurs épaisseurs et les petits articles de linge, utilisez le programme minuté. Ce programme convient aussi pour parfaire le séchage.
Protection de l'environnement/économies
- Avant de sécher le linge, essorez-le soigneusement dans le lave-linge. → Des vitesses d'essorage assez élevées raccourcissent la durée de séchage et réduisent la consommation d'énergie. Essorez aussi les synthétiques.
- Utilisez la charge de linge maximale recommandée, mais ne la dépassez pas.
→ Récapitulatif des programmes en page 7
- Pendant le séchage, veillez à ce que la pièce soit bien aérée.
- N'obstruez pas la grille d'air frais et ne collez rien dessus.
- Veillez à ce que le refroidisseur d'air soit propre. → Entretien et nettoyage → Page 6
Réglage fin du degré de séchage
Réglage fin du degré de séchage
Amenez
sur Arrêt
1 foisvers
la droite
Appuyez sur Délicat puis, sans
relâcher, tournez 5 fois vers la droite
Appuyez sur Délicat
jusqu'au réglage souhaité
Amenez
sur Arrêt
Réglage fin du degré de séchage
Séchage, Prêt à repasser, Prêt à ranger, Défoulage/Fin s'affichent successivement.
Signal court lors du passage du degré 3 au degré 0, signal long dans les autres cas.
Entretien et nettoyage
Uniquement appareil éteint!
Carrosserie du sèche-linge, bandeau de commande, grille d'air frais, sondes d'hygrométrie
- Frottez ces éléments à l'aide d'un chiffon doux et humide.
- N'utilisez aucun détergent ou solvant agressif.
- Enlevez immédiatement les restes de lessive et de produit de nettoyage.
Nettoyez le filtre de protection 5 à 6 fois par an ou si le voyant Nettoyer le filtre clignote après le nettoyage du filtre à peluches.
Refroidisseur d'air / Filtre de protection
Pour le nettoyage, ne retirez que le filtre de protection ! Ne nettoyez le refroidisseur d'air situé derrière le filtre de protection qu'une seule fois pas an.
- Laissez le sèche-linge refroidir.
-
De l'eau pouvant s'écouler, placez un chiffon absorbant sous la trappe de maintenance.
-
Déverrouillez la trappe de maintenance.
-
Ouvrez complètement la trappe de maintenance.
-
Tournez les leviers de verrouillage l'un vers l'autre.
- Retirez le filtre de protection/le refroidisseur d'air.
Prenez garde de ne pas endommager le filtre de protection et le refroidisseur d'air !
Nettoyez-les uniquement à l'eau chaude et n'utilisez pas d'objets durs ou contondants !
- Nettoyez minutieusement le filtre de protection/le refroidisseur d'air. Laissez l'eau s'écouler complètement.
- Nettoyez les joints.
- Remettez le filtre de protection/le refroidisseur d'air (poignée en bas).
- Remettez les deux leviers de verrouillage dans leur position initiale.
- Fermez la trappe de maintenance (elle doit s'enclencher).
Sondes d'hygrométrie
Le sèche-linge est équipé de sondes d'hygrométrie en acier inoxydable. Ces sondes permettent de mesurer le degré d'humidité du linge. Au fil du temps, elles peuvent se recouvrir d'une fine pellicule de calcaire.
- Ouvrez le hublot et nettoyez les sondes d'hygrométrie avec une éponge récurante humide.
N'utilisez pas de laine d'acier ou de produit abrasif !
→ repasser à la machine
ne pas repasser
repasser légèrement
repasser
Après le séchage :
TYPE DE TEXTILE ET CONSIGNES
**Blanc/couleurs max. 7 kg Textiles résistants, supportant les hautes températures, en coton ou en lin.
**Synthétiques max. 3,5 kg Linge sans repassage en fibres synthétiques ou mélangées, coton sans repassage.
| Prêt à repasser | ∅ ∅ ∅ ∅ | Le linge ressort prêt à repasser (repassez le linge pour éviter le froissage). |
| Prêt à ranger | ∅ | Pour le linge comportant une seule épaisseur. |
| *Extra sec | ∅ | Pour le linge épais comportant plusieurs épaisseurs en certains endroits. |
| Sport/Fitness | max. 1,5 kg | Textiles enduits ou à revêtement imperméable, déperlants, fonctionnels ou polaires (vestes/pantalons avec doublure amovible séparée). |
| Express | max. 2 kg | Pour le linge qui doit sécher rapidement, par exemple les textiles synthétiques, mixtes ou en coton. Les valeurs réelles peuvent différer des valeurs indiquées en fonction du type de textile, de la composition du linge à sécher, de l'humidité résiduelle du textile et de la charge. |
| Minuterie 20 minutes chaud | max. 3 kg | Pour les textiles pré-séchés, multi-épaisseurs et délicats (fibres acryliques) ou pour les petits articles de linge. Ce programme convient aussi pour parfaire le séchage. |
* uniquement pour les programmes Blanc/couleurs et Synthétiques
** Cegré de séchage réglable → Extra sec, Prêt à ranger et Prêt à repasser (selon le modèle).
Le degré de séchage peut être réglé de manière fine ; les textiles comportant plusieurs épaisseurs nécessitent une durée de séchage plus longue que les textiles n'en comportant qu'une seule. Recommandation : ne les faites pas sécher ensemble !
- Éléments fournis : sèche-linge, notice d'utilisation et d'installation, corbeille à lainages (selon le modèle).
- Vérifiez que le sèche-linge ne présente pas de dégâts dus au transport !
- Le sèche-linge est lourd. Ne le soulevez pas tout(e) seul(e) !
- Prenez garde à ne pas vous blesser avec les arêtes vives !
- Ne tentez jamais de soulever le sèche-linge par ses pièces saillantes (le hublot, par exemple) : risque de rupture !
- N'installez pas le sèche-linge dans des locaux à risque de gel !
L'eau, en gelant, pourrait l'endommager !
- En cas de doute, confiez le branchement à un spécialiste !
1.
Installation du sèche-linge
- La prise doit rester accessible en permanence !
- Veillez à ce que la surface d'installation soit propre, plane et ferme !
- Veillez à ce que la grille d'air frais du sèche-linge soit dégagée.
- Veillez à maintenir l'environnement du sèche-linge propre.
- Mettez le sèche-linge à l'horizontale à l'aide des pieds à vis.
Servez-vous d'un niveau à bulle.
N'enlevez en aucun cas les pieds à vis !
N'installez pas le sèche-linge derrière une porte ou une porte coulissante qui pourrait gêner ou bloquer l'ouverture du hublot. Ainsi, les enfants ne risqueront pas de s'enfermer et de mettre leur vie en danger.
Retirez tous les accessoires du tambour. Le tambour doit être entièrement vide !
2.
Raccordement au secteur Voir les consignes de sécurité → Page 11
- Branchez le sèche-linge à une prise de courant alternatif équipée d'une terre, conformément à la réglementation. En cas de doute, faites vérifier la prise par un spécialiste !
- La tension du secteur et la tension indiquée sur la plaque signalétique du sèche-linge (→ Page 9) doivent concorder !
- Les données de branchement et l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.
3.
Modification de l'ampérage Adaptez l'ampérage à celui du fusible correspondant à la prise ! 10/16 A
amenez sur Arrêt
1 fois vers la
droite
Indications (selon le modèle) :
réglez
l'ampérage
Protection contre le gel / Transport
Ne faites pas fonctionner le sèche-
linge en cas de risque de gel !
Préparatifs
- Videz le réservoir d'eau de condensation → Page 4.
- Amenez le sélecteur su Départ/Pause. → L'eau de condensation est évacuée dans le réservoir d'eau de condensation.
- Attendez 5 minutes, videz à nouveau le réservoir d'eau de condensation.
- Ramenez le sélecteur sur Arrêt.
Caractéristiques techniques
●
| Dimensions (p x l x h) | 60 x 60 x 85 cm (hauteur réglable) |
| Poids | env. 45 kg |
| Charge de linge max. | 7 kg |
| Réservoir d'eau de condensation | env. 4,2 l |
| Tension de fonctionnement | |
| Puissance absorbée | |
| Ampérage fusible/disjoncteur | voir plaque signalétique |
| Température ambiante | |
| Numéro de produit | |
| Numéro de fabrication | |
La plaque signalétique se trouve au dos du sèche-linge.
●
| Valeurs de consommation | Les valeurs qui suivent sont indicatives. Elles ont été déterminées dans des conditions normalisées.Des variations allant jusqu'à 10 % sont possibles. |
| Blanc/couleurs 7 kg | Vitesse d'essorage en tr/min (humidité résiduelle) | Temps de séchage en min** | Consommation d'énergie en kWh** |
| 10 A | 16 A | 10 A | 16 A |
| Prêt à ranger* | 1400 (env. 50 %) | 112 | 89 | 3,36 | 3,36 |
| 1000 (env. 60 %) | 131 | 104 | 3,92 | 3,92 |
| 800 (env. 70 %) | 150 | 120 | 4,48 | 4,48 |
| Prêt à repasser* | 1400 (env. 50 %) | 93 | 69 | 2,42 | 2,42 |
| 1000 (env. 60 %) | 111 | 82 | 3,06 | 3,06 |
| 800 (env. 70 %) | 130 | 94 | 3,70 | 3,70 |
| Synthétiques 3,5 kg | | | | | |
| Prêt à ranger* | 800 (env. 40 %) | 48 | 42 | 1,35 | 1,35 |
| 600 (env. 50 %) | 60 | 51 | 1,65 | 1,65 |
*Programmes de contrôle selon DIN EN 61121
**Les valeurs réelles peuvent différer des valeurs indiquées en fonction du type de textile, de la composition du linge à sécher, de l'humidité résiduelle du textile et de la charge.
●
Éclairage intérieur du tambour (selon le modèle) (ampoule E14, 25 W)
L'éclairage du tambour s'allume lorsque vous ouvrez ou refermez le hublot, ainsi qu'au démarrage d'un programme ; il s'éteint automatiquement. Remplacement de l'ampoule → Page 10
Accessoires optionnels
(disponibles auprès du service après-vente)
WTZ 1110
Garniture de raccordement pour l'évacuation de l'eau de condensation
L'eau de condensation peut être évacuée directement via un flexible.
WTZ 1131
Kit de liaison de l'ensemble lave-linge/sèche-linge
Pour placer le sèche-linge sur un lave-linge adéquat de même profondeur et de même largeur et gagner ainsi de la place. Pour fixer le sèche-linge au lave-linge, utilisez impérativement le kit de liaison. Avec tablette de travail extractible : WTZ11300.
WTZ 10290
Montage sous un plan de travail
En lieu et place du capot supérieur d'origine, faites installer impérativement un capot en tôle par un spécialiste.
Que faire si...
Si vous ne pouvez pas résoudre vous-même un problème (par ex. arrêt/marche), veuillez contacter notre service après-vente. Nous nous efforcerons de trouver une solution pour vous éviter le déplacement d'un technicien. Ayez confiance en la compétence du fabricant. Faites appel à nous. Vous aurez ainsi la garantie que la réparation est effectuée par des techniciens dûment formés, avec des pièces de rechange d'origine. Vous trouverez les coordonnées du service après-vente ici-même ou dans la liste ci-jointe:
- B 070 222 141
- FR 01 40 10 11 00
- CH 0848 840 040
Veuillez indiquer au service après-vente le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.) de l'appareil (voir du côté intérieur du hublot).
Placez le sélecteur sur Arrêt et débranchez la prise.
●
| Le voyant Départ/Pause ne s'allume pas. | Avez-vous branché la prise ?Avez-vous choisi un programme ? |
| Le témoin Vider le réservoir et la touche Départ/Pause clignotent. | Videz le réservoir d'eau de condensation. → Page 4Si le sèche-linge est pourvu d'un flexible d'évacuation de l'eau de condensation, inspectez ce dernier à la recherche d'éventuels défauts. |
| Le témoin Nettoyer le filtre et la touche Départ/Pause clignotent. | Nettoyez le filtre à peluches et/ou le refroidisseur d'air sous l'eau du robinet. → Page 4/6 |
| Le sèche-linge ne démarre pas. | Avez-vous appuyé sur la touche Départ/Pause ?Le hublot est-il fermé ? Avez-vous réglé le programme ?La température ambiante est-elle supérieure à 5 °C? |
| De l'eau sort de l'appareil. | Mettez le sèche-linge à l'horizontale.Nettoyez le joint du refroidisseur d'air. |
| Le hublot s'ouvre tout seul. | Pour fermer le hublot, poussez-le jusqu'à ce qu'il s'enclenche de façon audible. |
| Froissage. | Vous avez peut-être dépassé la charge maximale prescrite ?Retirez les vêtements immédiatement après la fin du programme, étendez-les et tirez légèrement dessus pour qu'ils prennent bien leur forme.Vous avez peut-être choisi un programme inadapté ? →Page 7 |
| Le résultat de séchage n'est pas satisfaisant (le linge est trop humide). | Le linge chaud semble plus humide que ce qu'il n'est en réalité !Le programme sélectionné ne convient pas à la charge.Utilisez un autre programme de séchage ou ajoutez le programme minuté. → Page7Utilisez le réglage fin du degré de séchage. → Pages1/2 et 5/6Fine pellicule de calcaire sur les sondes d'hygrométrie → Nettoyez les sondes. → Page 9Interruption du programme : réservoir plein, coupure de courant, hublot ouvert, écoulement du temps de séchage maximal, etc. |
| Temps de séchage trop long | Nettoyez les filtres à peluches sous l'eau du robinet.→ Page 4Arrivée d'air insuffisante → Assurez une bonne circulation de l'air.Entrée d'air obstruée → Dégagez-la. → Page 8Température ambiante supérieure à 35 °C → Aérez. |
| Forte augmentation de l'humidité dans la pièce. | Veillez à ce que l'aération de la pièce soit suffisante. |
| Coupure de courant. | Retirez immédiatement le linge du sèche-linge et étendez-le.De la chaleur peut s'échapper ! |
| Clignotement d'un ou plusieurs voyants d'état de programme. | Nettoyez le filtre à peluches et/ou le refroidisseur d'air sous l'eau du robinet. → Page 4/6Vérifiez les conditions d'installation. → Page 8Arrêtez l'appareil, laissez-le refroidir puis redémarrez-le. |
| L'éclairage intérieur (selon le modèle) ne fonctionne pas. | Débranchez la prise, retirez le diffuseur situé à l'intérieur du sèche-linge (tournevis Torx 20) et changez l'ampoule.→ Page 10 Remettez le diffuseur. Ne faites pas fonctionner le sèche-linge sans remettre le diffuseur ! |
Consignes de sécurité
Cas d'urgence – Débranchez immédiatement la prise ou coupez le courant au niveau du fusible/disjoncteur.
Ne vous servez – qu'à l'intérieur de votre domicile.
du sèche-linge... – que pour sécher des textiles.
Le sèche-linge... – ne doit pas être utilisé à des fins autres que celles décrites.
- ne doit pas être modifié (mécanisme ou caractéristiques).
Danger – Les enfants et les personnes n'ayant pas lu la notice ne sont pas autorisés à utiliser le sèche-linge.
- Ne laissez pas les enfants jouer près du sèche-linge sans surveillance.
- Eloignez aussi les animaux domestiques.
- Enlevez tous les objets présents dans les poches des vêtements.
Attention notamment aux briquets. → Risque d'explosion !
- Ne vous appuyez pas et ne vous asseyez pas sur le hublot.
→ Risque de renversement !
Installation – Ne laissez pas traîner le cordon. → Risque de chute !
- Ne faites pas fonctionner le sèche-linge en cas de risque de gel !
Raccordement – Branchez le sèche-linge à une prise de courant alternatif équipée d'une terre, conformément à la réglementation, faute de quoi, la sécurité n'est pas garantie. au secteur
- Les fils aboutissant à la prise doivent avoir une section suffisante.
- Le disjoncteur doit être de type différentiel et arborer ce symbole :
- La prise du sèche-linge et la prise murale doivent concorder.
- N'utilisez pas de blocs multiprises ni de prolongateurs.
- Ne branchez pas/ne débranchez pas la prise avec les mains mouillées.
→ Risque d'électrocution !
- Pour débrancher la prise, ne tirez jamais sur le cordon.
- Veillez à ne pas endommager le cordon d'alimentation.
→ Risque d'électrocution !
Utilisation – Ne mettez que du linge dans le tambour.
Vérifiez le contenu du tambour avant d'allumer le sèche-linge.
- N'utilisez pas le sèche-linge si le linge est entré en contact avec des solvants, de l'huile, de la cire, de la graisse, de la peinture, du fixateur, du dissolvant, du détachant, de la benzine, etc. → Risque d'incendie/d'explosion !
- Risque lié à la poussière (charbon, farine, par exemple) : n'utilisez pas le sèchelinge. → Risque d'explosion !
- N'utilisez pas le sèche-linge si le linge contient de la mousse/du caoutchouc mousse. → Le sèche-linge risque de détruire les matériaux élastiques ; la déformation du matériau mousse, de son côté, risque d'endommager le sèche-linge.
- Éteignez le sèche-linge à la fin du programme.
- L'eau de condensation n'est pas potable et peut être souillée par des peluches !
Défaut – N'utilisez pas le sèche-linge s'il est défectueux ou si vous soupçonnez la présence d'un défaut.
Confiez sa réparation au service après-vente.
- N'utilisez pas le sèche-linge si son cordon d'alimentation est défectueux.
Pour éviter des risques inutiles, confiez sa réparation au service après-vente.
- Avant de changer l'ampoule d'éclairage intérieur, débranchez impérativement la prise. → Risque d'électrocution !
Pièces de rechange – Pour des raisons de sécurité, n'utilisez que des pièces de rechange et des accessoires d'origine.
Mise au rebut – Sèche-linge : débranchez d'abord la prise puis sectionnez le cordon d'alimentation de l'appareil.
Confiez l'appareil au service de ramassage adéquat.
- Emballage : ne permettez pas aux enfants de jouer avec les pièces de l'emballage → Risque d'asphyxie !
- Tous les matériaux sont respectueux de l'environnement et recyclables.
Mettez-les au rebut en respectant l'environnement.
fr Notice d'utilisation
