Type de produit	Boîtier PC (Unité Centrale)
Marque	AeroCool
Modèle	D502A
Format	Moyen tour (Mid Tower)
Dimensions (L x H x P)	200 x 450 x 400 mm (environ)
Poids	5 kg (environ)
Matériaux	Acier SECC, panneau latéral en verre trempé
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements de stockage	2 x 3.5" HDD, 2 x 2.5" SSD
Ventilateurs inclus	2 x 120 mm à l'avant, 1 x 120 mm à l'arrière
Connecteurs avant	USB 3.0 x2, USB 2.0 x1, audio jack
Alimentation	Alimentation non incluse (format ATX)
Fonctions principales	Gestion de câbles, filtre à poussière, panneau latéral en verre
Entretien et nettoyage	Dépoussiérer régulièrement à l'air comprimé, ne pas utiliser de produits abrasifs
Sécurité	Bords ourlés pour éviter les coupures, pieds antidérapants
Pièces détachées et réparabilité	Ventilateurs et filtres remplaçables, pièces standards disponibles

FOIRE AUX QUESTIONS - D502A AeroCool

Quel format de carte mère est compatible avec l'AeroCool D502A ?

Le boîtier AeroCool D502A supporte les cartes mères ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs sont inclus dans le boîtier ?

Le D502A est livré avec 3 ventilateurs : deux de 120 mm à l'avant et un de 120 mm à l'arrière.

Quel type d'alimentation peut-on installer ?

L'alimentation doit être au format ATX, non incluse. La longueur maximale recommandée est de 160 mm.

Y a-t-il un filtre à poussière ?

Oui, le D502A est équipé d'un filtre à poussière amovible au bas de l'alimentation et à l'avant.

Peut-on installer un watercooling ?

Oui, un radiateur de 240 mm peut être fixé à l'avant. Le support arrière accepte un radiateur de 120 mm.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est d'environ 330 mm.

Comment nettoyer le panneau en verre trempé ?

Utilisez un chiffon microfibre doux et un nettoyant pour vitres. Évitez les produits abrasifs qui pourraient rayer le verre.

Les câbles avant sont-ils pré-câblés ?

Oui, les connecteurs du panneau avant (USB, audio, power) sont déjà attachés et prêts à être branchés sur la carte mère.

Quelle est la hauteur maximale du dissipateur CPU ?

La hauteur maximale du dissipateur CPU est de 160 mm.

Le boîtier a-t-il un espace pour la gestion des câbles ?

Oui, le D502A propose un espace de gestion des câbles de 20 mm derrière le plateau de la carte mère, avec des points d'attache.

MODE D'EMPLOI D502A AeroCool

CE FC UK CA 20 PAP CB RoHS COCONUTER FR Cet appareil se recycle REPHIS À LA DUCAOVACION À DEPOSER EN MÉRIAN À DEPOSER EN PÉCHESTER DU DESPÔTS Points de collecte sur www.quefairedemedachech.fr. Enhaîter à la collection de la date de votre annou! POU DESPÔTS

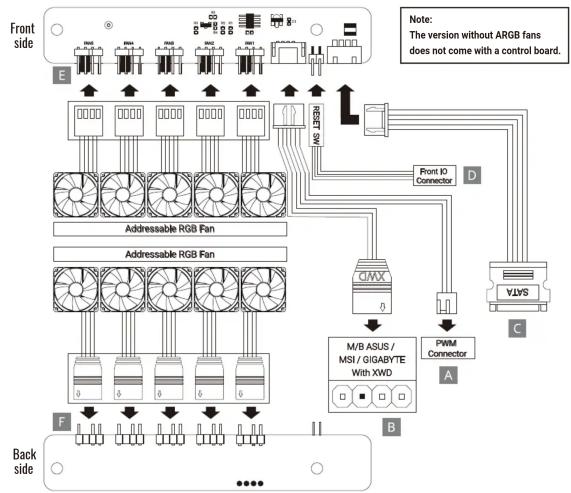

For ARGB Version (RGB Fan Hub)
    note right of A: The version without ARGB fans does not come with a control board.

English

Connection Set Up User Guide

Pour la synchronisation des cartes mères ASUS Aura Sync,

MSI Mystic Light Sync, GIGABYTE RGB Fusion

1. Connectez (A) a la prise PWM de la carte mer

2. Connectez (B) A la prise PWM admissible de la

3. SUSTAVELLE (a) 25 PRAVITA ELENESTE DE LA CHA MOTA

Pour les cartes mères RVB non adressables

Connectez (A) à la prise PWM de la carte mère.

Connectez le connecteur du commutateur de réinitialisation avec

2 broches (D) à votre concentrateur

Connectez (C) au connecteur SATA de l'alimentation.

Utilisez les connecteurs de ventilateur RVB (LY) pour connecter les ventilateurs RVB adressables à votre concentrateur.

Italiano

Ligue (A) à tomada PWM da placa principa
