VEO-AEXS4 - Appareil audio Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur/intégrateur audio HDMI 2.0
Marque	Ecler
Modèle	VEO-AEXS4
Fonction principale	Extraction et intégration audio HDMI
Norme HDMI	HDMI 2.0
Résolution vidéo maximale	4K@60Hz, YUV 4:4:4
Débit binaire vidéo	18 Gbit/s
Compatibilité HDCP	HDCP 2.2 et 1.4
Support 3D	Oui
Support HDR	Oui
Formats audio supportés	PCM 2.0 et 5.1
Sorties audio	Analogique stéréo (Euroblock), Numérique coaxiale S/PDIF
Entrée audio externe	Analogique stéréo (Euroblock)
Modes de fonctionnement	Extraction audio 2.0, Extraction audio 5.1, Intégration audio 2.0
Alimentation	DC 5V, bloc d'alimentation inclus
Connecteur firmware	Oui, pour mise à jour
LEDs indicatrices	Alimentation (rouge), Entrée audio (bleu), Sortie HDMI (bleu), Sortie audio (bleu clignotant/fixe)
Dimensions (L x P)	89 mm x 85,8 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas exposer à l'eau
Sécurité	Consignes de sécurité importantes : ne pas ouvrir, mise à la terre obligatoire
Garantie	Voir carte de garantie incluse ou site www.ecler.com
Fabricant	NEEC AUDIO BARCELONA S.L.

FOIRE AUX QUESTIONS - VEO-AEXS4 Ecler

Comment configurer les modes d'extraction ou d'intégration audio ?

Utilisez les mini-commutateurs DIP sur la face arrière : position 00 pour intégration audio 2.0, 01 pour extraction 2.0, 10 pour extraction 5.1, et 11 pour retransmission d'EDID. Consultez la section 'SÉLECTEUR DE FONCTIONS' de la notice.

Quels types de câbles utiliser pour les connexions audio ?

Pour l'audio analogique, utilisez des connecteurs Euroblock à 3 broches (fournis). Pour l'audio numérique, un câble coaxial S/PDIF. Assurez-vous que les connexions sont bien serrées.

Le VEO-AEXS4 supporte-t-il les résolutions 4K ?

Oui, il supporte une résolution jusqu'à 4K@60Hz avec format YUV 4:4:4 et un débit de 18 Gbit/s. Il est également compatible HDR et 3D.

Comment mettre à jour le firmware de l'appareil ?

Utilisez le connecteur FW sur la face avant. Connectez un câble adapté (non fourni) et suivez les instructions de mise à jour disponibles sur le site Ecler.

Que signifie la LED de sortie audio qui clignote ?

La LED de sortie audio clignote en bleu lorsque seule la sortie numérique coaxiale est active. Elle s'allume fixe lorsque les deux sorties (numérique et analogique) sont actives.

Puis-je brancher directement un casque sur la sortie audio ?

Non, les sorties audio (analogique Euroblock et numérique coaxiale) sont destinées à être connectées à un amplificateur ou des enceintes actives, pas directement à un casque.

Comment nettoyer l'appareil en toute sécurité ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec pour essuyer la surface. N'utilisez pas de liquides ou produits abrasifs.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que le bloc d'alimentation DC 5V est correctement branché et que la prise secteur fonctionne. Si le problème persiste, contactez un service technique agréé Ecler.

L'appareil est-il compatible avec les sources HDCP 2.2 ?

Oui, le VEO-AEXS4 est compatible HDCP 2.2 et HDCP 1.4. Il peut donc être utilisé avec du contenu protégé en 4K.

Où trouver la garantie et le support technique ?

Consultez la carte de garantie incluse dans l'emballage ou visitez www.ecler.com. Pour des questions techniques, contactez votre fournisseur ou utilisez le formulaire de contact sur le site Ecler.

MODE D'EMPLOI VEO-AEXS4 Ecler

Intégrateur et extracteur audio HDMI 2.0 18Gbps

MODE D'EMPLOI

SOMMARIE

1. REMARQUE IMPORTANTE .... 3
2. CONSIGNES DE SÉCURITÉ IMPORTANTES....4
3. NOTE IMPORTANTE ....5
4. INTRODUCTION....5

4.1. Caractéristiques principales.... 5

1. CONTENU DE L'EMBALLAGE .... 5
2. DESCRIPTION DES FACES....6

6.1. Face avant.... 6
6.2. Face arrière....7

1. CONNEXION DES APPAREILS....8

7.1 Branchements et fonctionnement....8

1. SCHÉMA TECHNIQUE....9
2. CARACTÉRISTIQUES TECHNIQUES ....10

1. REMARQUE IMPORTANTE

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " /" peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT : Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre Intégrateur et extracteur audio HDMI 2.0, VEO-AEXS4.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

Le VEO-AEXS4 permet d'extraire et d'intégrer des signaux audio à partir de l'entrée HDMI 2.0, et prend en charge la vidéo jusqu'en 4K. Il comprend une entrée et une sortie analogiques stéréo asymétrique à connecteurs Euroblock et une sortie numérique S/PDIF à connecteur coaxial. Le mode de fonctionnement se sélectionne au moyen des mini-commutateurs DIP intégrés.

4.1. Caractéristiques principales

• Extrait le flux audio du signal HDMI et le convertit en audio analogique stéréo ou numérique 5.1.
• Intègre une entrée analogique stéréo dans le signal HDMI en remplacement du son d'origine.
• Entrée vidéo HDMI 2.0 supportant une résolution jusqu'à 4K à 60 Hz, YUV 4:4:4, 18 Gbit/s.
• Prend en charge la 3D, HDR.
• Compatible HDCP2.2/1.4.

5. CONTENU DE L'EMBALLAGE

• VEO-AEXS4.
  • 1 bloc d'alimentation.
• 2 connecteurs Euroblock à 3 broches.

6. DESCRIPTION DES FACES

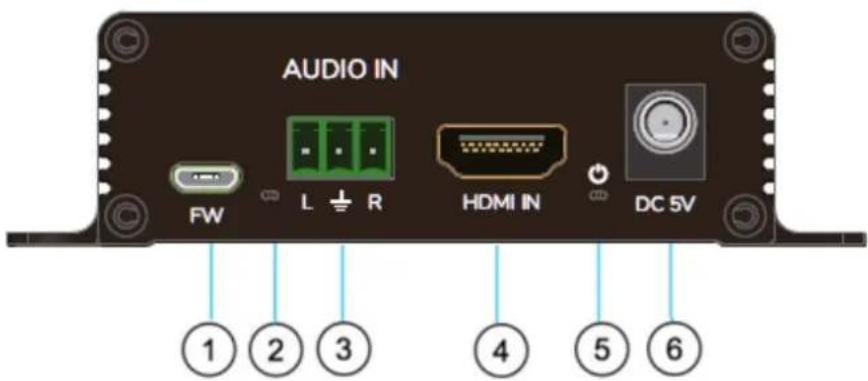

6.1. Face avant

1. FW : connecteur de mise à jour du firmware.
2. LED D'ENTREE AUDIO : cette LED s'allume en bleu lorsque la fonction d'intégration est sélectionnée.
3. ENTRÉE AUDIO : ce connecteur permet d'intégrer un signal stéréo asymétrique de niveau ligne lorsque la fonction d'intégration est sélectionnée.
4. ENTRÉE HDMI : connecteur d'entrée de la source HDMI.
5. LED D'ALIMENTATION : cette LED s'allume en rouge lorsque l'appareil est correctement alimenté.
6. DC 5V : connecteur d'alimentation.

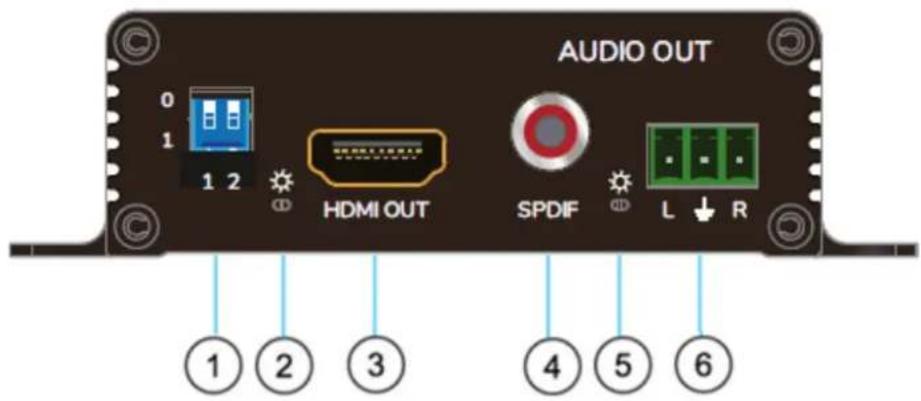

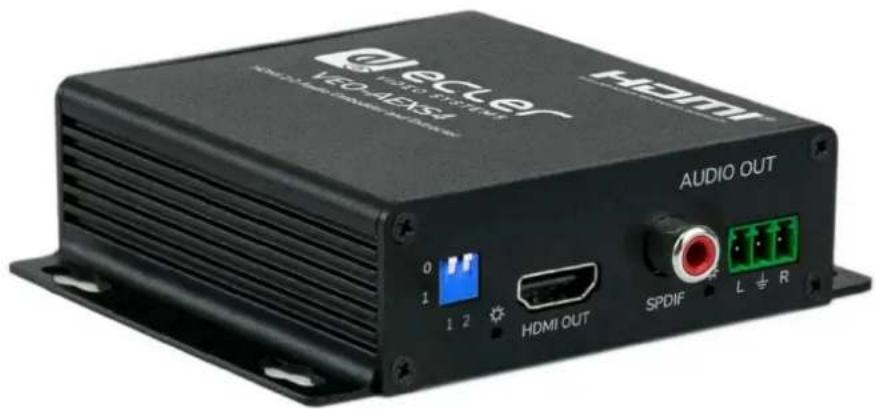

6.2. Face arrière

1. SÉLECTEUR DE FONCTIONS : ce sélecteur à mini-commutateurs DIP permet de choisir le mode de fonctionnement de l'appareil comme suit :

2. 11 Retransmission d'EDID

3. 10 Extraction d'audio 5.1

4. 01 Extraction d'audio 2.0
   o 00 Intégration d'audio 2.0 venant de l'entrée AUDIO IN

5. LED DE SORTIE HDMI : cette LED s'allume en bleu lorsque la sortie HDMI OUT est correctement connectée

6. HDMI OUT: sortie de renvoi HDMI pour connecter un écran HDMI ou un dispositif de distribution
7. SPDIF : branchez cette sortie à une entrée audio numérique coaxiale
8. LED DE SORTIE AUDIO :

○ Clignote en bleu lorsque seule la sortie numérique coaxiale est active.
o S'allume en bleu lorsque les deux sorties, numérique et analogique, sont actives (uniquement lorsque l'audio incorporé est de type PCM 2.0)

1. SORTIE AUDIO : branchez cette sortie analogique stéréo asymétrique à une entrée audio de niveau ligne.

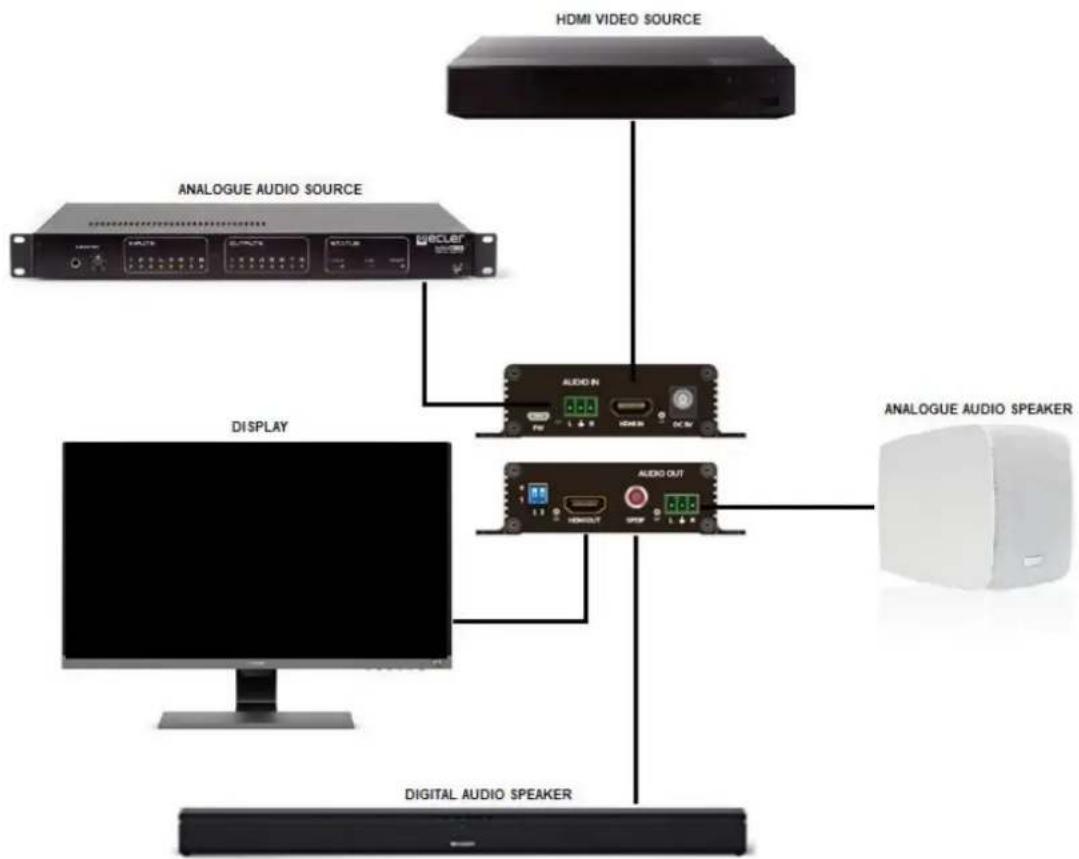

7. CONNEXION DES APPAREILS

7.1 Branchements et fonctionnement

1. Branchez la source de signal HDMI (lecteur Blu-ray, décodeur TV, etc.) à l'entrée HDMI du VEO-AEXS4.
2. Branchez le dispositif d'affichage HDMI (écran, projecteur, etc.) à la sortie HDMI du VEO-AEXS4.
3. Branchez le câble audio numérique ou analogique à un amplificateur ou à une enceinte active.
4. Branchez l'alimentation CC 5 V au VEO-AEXS4

Attention : veuillez brancher/débrancher délicatement les câbles HDMI

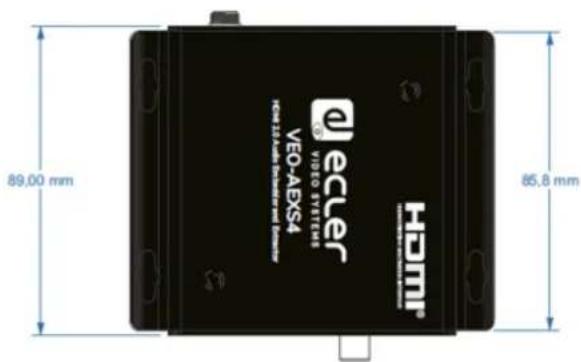

8. SCHÉMA TECHNIQUE

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication.

NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
