VEO-AXS4P - Extracteur audio Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur audio HDMI 2.0
Marque	Ecler
Modèle	VEO-AXS4P
Compatibilité HDCP	HDCP 2.2 / 1.4
Résolution vidéo maximale	4K à 60 Hz, YUV 4:4:4, HDR
Débit de données HDMI	Jusqu'à 18 Gbit/s
Formats audio pris en charge	LPCM, Dolby Digital, DTS
Sorties audio	Stéréo analogique RCA, stéréo symétrique Phoenix, coaxiale S/PDIF (5.1)
Entrée vidéo	1 x HDMI 2.0
Sortie vidéo	1 x HDMI 2.0
Réglages EDID audio	Auto / 2.0 canaux / 5.1 canaux
Fréquence d'échantillonnage audio	Jusqu'à 192 kHz
Résolution audio	Jusqu'à 24 bits
Deep Color	Jusqu'à 36 bits
Distance de transmission HDMI	Jusqu'à 10 mètres (avec amplification/égalisation)
Protocole CEC	Pris en charge
Alimentation	CC 5 V (adaptateur secteur inclus)
Consommation	Non spécifiée
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser d'eau.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Débrancher lors d'un orage. Réparation par technicien qualifié.
Garantie	Consulter www.ecler.com ou la carte de garantie fournie.
Fabricant	NEEC AUDIO BARCELONA S.L., Motors 166-168, 08038 Barcelone, Espagne

FOIRE AUX QUESTIONS - VEO-AXS4P Ecler

Comment connecter le VEO-AXS4P ?

Branchez une source HDMI (lecteur Blu-Ray, décodeur) à l'entrée HDMI, un écran à la sortie HDMI, et reliez les sorties audio (RCA, Phoenix ou S/PDIF) à votre amplificateur. Enfin, connectez l'alimentation CC 5 V.

Quels formats audio sont supportés ?

Le VEO-AXS4P prend en charge le LPCM stéréo non compressé, le Dolby Digital et le DTS multicanal (jusqu'à 5.1).

Le VEO-AXS4P est-il compatible avec les signaux 4K ?

Oui, il supporte les résolutions jusqu'à 4K à 60 Hz avec échantillonnage 4:4:4 et contenu HDR, ainsi que le HDCP 2.2.

Comment configurer l'EDID audio ?

Utilisez le sélecteur sur la face avant pour choisir entre Auto, 2.0 canaux ou 5.1 canaux selon votre système audio.

Puis-je utiliser le VEO-AXS4P avec un câble HDMI long ?

Oui, l'appareil intègre une amplification et égalisation du signal permettant d'atteindre jusqu'à 10 mètres entre la source et l'écran.

Quels types de sorties audio propose l'appareil ?

Il offre une sortie stéréo asymétrique RCA, une sortie stéréo symétrique Phoenix et une sortie numérique coaxiale S/PDIF (pour Dolby Digital et DTS 5.1).

Le VEO-AXS4P nécessite-t-il une alimentation externe ?

Oui, il est livré avec un adaptateur secteur CC 5 V international. Branchez-le sur le connecteur d'entrée CC.

Comment nettoyer et entretenir l'extracteur ?

Nettoyez-le avec un chiffon sec. N'utilisez jamais d'eau ou de produits liquides. Débranchez avant nettoyage.

Que faire en cas de problème technique ?

Contactez votre fournisseur, votre distributeur ou remplissez le formulaire de support sur www.ecler.com rubrique Support / Technical requests.

L'appareil est-il garanti ?

Oui, tous les produits Ecler bénéficient d'une garantie. Consultez www.ecler.com ou la carte de garantie fournie pour les conditions et la durée.

MODE D'EMPLOI VEO-AXS4P Ecler

Extracteur audio HDMI 2.0

MODE D'EMPLOI

SOMMAIRE

1. REMARQUE IMPORTANTE .... 3
2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....3
3. NOTE IMPORTANTE ....5
4. INTRODUCTION....5
5. CONTENU DE L'EMBALLAGE 6
6. DESCRIPTIONS DES FACES....6

6.1. Face avant.... 6
6.2. Face arrière....7

1. CONNEXION ET INSTALLATION....7
2. SCHÉMA APPLICATIF 8
3. CARACTÉRISTIQUES TECHNIQUES ...... 9

1. REMARQUE IMPORTANTE

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « 7 » peuvent véhiculer un courant d'une grandeur suffisante pour constituer un risque d'électrocution. Le câblage externe branché aux bornes doit être installé par une personne formée à cet effet ou des câbles ou cordons prêts à l'emploi doivent être utilisés.

AVERTISSEMENT : pour réduire le risque d'incendie et de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : un appareil à construction de Classe I doit être branché à une prise secteur avec fiche de terre.

2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions

5. N'utilisez pas cet appareil avec de l'eau à proximité.

6. Nettoyez-le uniquement avec un chiffon sec.

7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
13. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
14. Déconnexion du secteur : l'interrupteur POWER coupe les fonctions et les voyants de l'appareil, mais la déconnexion électrique totale s'effectue en débranchant le cordon d'alimentation de la prise secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. L'appareil est relié à une prise de courant avec mise à la terre au moyen d'un cordon d'alimentation.
16. Les informations de marquage se trouvent sous l'appareil.
17. L'appareil ne doit pas être exposé à des ruissellements d'eau ni à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être placé sur lui.

NOTE : cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe A, dans le cadre de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des ondes radioélectriques qui, si l'équipement n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peuvent créer des interférences nuisibles pour les communications radioélectriques. L'utilisation de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.

AVERTISSEMENT : ce produit ne doit en aucun cas être jeté avec les déchets ménagers non triés. Rapportez-le au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés aux personnes, animaux ou objets suite au non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre extracteur audio HDMI 2.0 VEO-AXS4P Ecler !

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir un fonctionnement optimal de cet appareil, nous vous recommandons de faire assurer sa maintenance par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

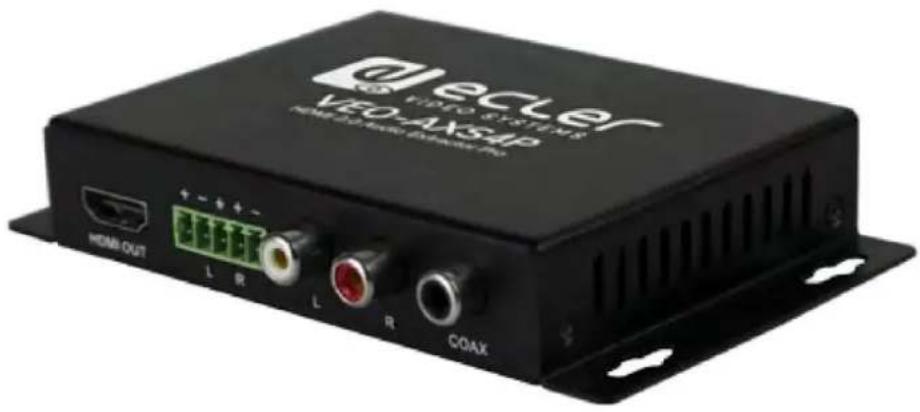

Le VEO-AXS4P Ecler est un extracteur audio HDMI professionnel qui permet de démultiplexer le signal audio d'un signal HDMI, y compris à partir de sources 4K. Le VEO-AXS4P fournit un signal stéréo analogique LPCM non compressé par sa sortie RCA et sa sortie symétrique Phoenix ainsi que des signaux multicanaux Dolby Digital et DTS par sa sortie numérique coaxiale S/PDIF. Le VEO-AXS4P est compatible HDCP 2.2 et HDMI 2.0, il accepte des débits de données atteignant 18 Gbit/s et des résolutions vidéo jusqu'à 4K/60 Hz avec échantillonnage de la chrominance de 4:4:4 et contenu HDR.

Caractéristiques :

• Réglages EDID audio : Auto/2.0 canaux/5.1 canaux
• Extrait le signal audio numérique HDMI de l'entrée HDMI à destination de la sortie stéréo analogique à 2 canaux ou de la sortie S/PDIF 5.1
• Amplification et égalisation du signal pour rallonger la distance entre les ports d'entrée et de sortie HDMI jusqu'à 10 mètres

• Prend en charge le LPCM, Dolby Digital et DTS

• Prend en charge une résolution atteignant 4K à 60 Hz, YUV 4:4:4

• Prend en charge la norme Deep Color jusqu'en 36 bit
• Prend en charge les fréquences d'échantillonnage jusqu'à 192 kHz et les résolutions jusqu'à 24 bit
• Compatible HDCP 2.2/1.4
• Prend en charge le protocole CEC

5. CONTENU DE L'EMBALLAGE

• 1 unité principale : extracteur audio HDMI 4K
• 1 alimentation CC 5 V internationale

6. DESCRIPTIONS DES FACES

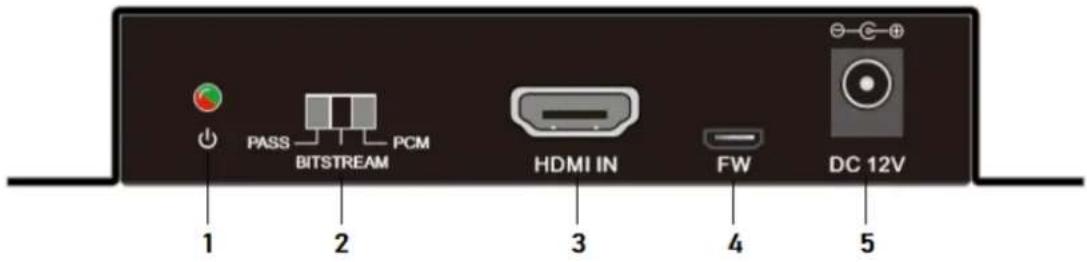

6.1. Face avant

1. Indicateur d'état d'alimentation/HDMI
2. Sélecteur EDID audio
3. Entrée HDMI 2.0
4. Micro-USB (réservé)
5. Connecteur d'entrée CC 12 V

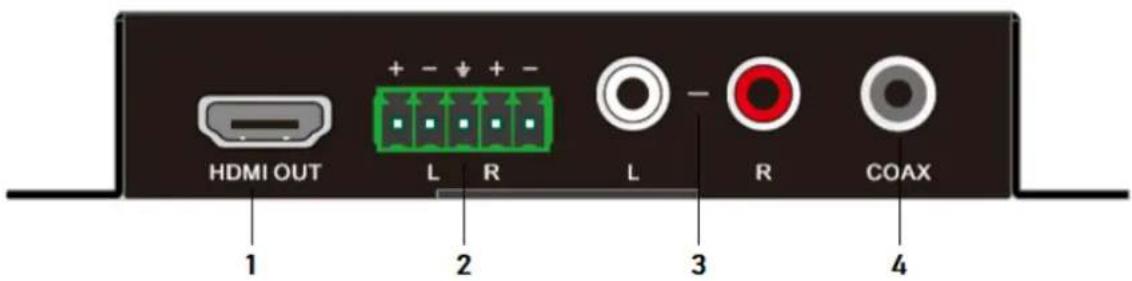

6.2. Face arrière

1. Sortie HDMI 2.0
2. Sortie audio stéréo symétrique
3. Sortie audio stéréo asymétrique
4. Sortie coaxiale S/PDIF

7. CONNEXION ET INSTALLATION

1. Connectez une source de signal HDMI (telle qu'un lecteur Blu-Ray, décodeur TV, etc.) à l'entrée HDMI du VEO-AXS4P.
2. Connectez un écran HDMI (tel qu'un écran 4K ou Full HD) à la sortie HDMI du VEO-AXS4P.
3. Connectez un câble audio S/PDIF ou un câble audio analogique symétrique/asymétrique à l'entrée d'un amplificateur ou d'un autre appareil audio.
4. Connectez l'alimentation CC 5 V à l'extracteur audio HDMI 4K VEO-AXS4P.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication.

NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour les questions techniques, veuillez contacter votre fournisseur, votre distributeur ou remplir le formulaire de contact sur notre site web, dans la rubrique Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
