Type de produit	Console d'appel de bureau (poste de paging)
Marque	Ecler
Modèle	MPAGE4
Zones de diffusion	4 zones individuelles + toutes (ALL)
Microphone	Microphone à col de cygne cardioïde à électret avec bonnette anti-plosive
Connectivité	RJ-45 (câble CAT5) pour connexion à MIMO54 ou DAM614
Alimentation	Alimentation fantôme (+10 V) via câble CAT5 depuis l'unité maître
Touches de commande	4 touches de zone (verrouillage mécanique), 1 touche ALL, 1 touche PAGE (push-to-talk)
Indicateurs LED	6 LED (une par zone, ALL, PAGE)
Carillon	Mélodie de carillon configurable (3 choix + désactivé) via micro-interrupteurs CHIME
Réglages internes	Potentiomètres MIC (gain micro) et CHIME (niveau carillon, 0-100 %)
Compatibilité	MIMO54 et DAM614 de la marque Ecler
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; utiliser avec une prise de terre
Entretien	Nettoyer avec un chiffon sec
Installation	Connexion par câble CAT5 entre le connecteur BASE du MPAGE4 et le port PAGER du MIMO54/DAM614
Fonctionnement	Sélectionner les zones, puis maintenir la touche PAGE enfoncée pour parler
Dimensions (estimées)	Environ 150 x 100 x 50 mm
Poids (estimé)	Environ 0,5 kg
Garantie	Se référer à www.ecler.com ou à la carte de garantie fournie
Élimination	Ne pas jeter avec les déchets ménagers ; déposer dans un centre de traitement DEEE

FOIRE AUX QUESTIONS - MPAGE4 Ecler

Comment connecter le MPAGE4 au MIMO54 ou DAM614 ?

Utilisez un câble CAT5 standard pour relier le connecteur BASE du MPAGE4 au port PAGER de l'unité MIMO54 ou DAM614. Le câble transporte l'alimentation, le signal audio et les commandes de zone.

Comment sélectionner les zones pour diffuser un message ?

Appuyez sur les touches ZONE 1 à ZONE 4 pour sélectionner une ou plusieurs zones (témoins LED allumés). Vous pouvez aussi utiliser la touche ALL pour sélectionner les 4 zones simultanément. Les touches sont à verrouillage mécanique : une pression active, une autre désactive.

Comment envoyer un message vocal ?

Après avoir sélectionné les zones souhaitées, maintenez enfoncée la touche PAGE (push-to-talk) et parlez dans le microphone à col de cygne. Relâchez la touche pour terminer le message. Le voyant LED de la touche PAGE s'allume pendant la transmission.

Que faire si le voyant LED d'une zone ne s'allume pas ?

Vérifiez que le câble CAT5 est correctement branché et que l'unité maître (MIMO54/DAM614) est sous tension. Si le problème persiste, testez avec un autre câble ou contactez le service technique.

Comment activer ou désactiver le carillon ?

À l'arrière du MPAGE4, deux micro-interrupteurs CHIME permettent de choisir parmi 3 mélodies ou de désactiver le carillon (les deux sur OFF). Position ON = interrupteur en bas. Consultez le manuel pour les combinaisons.

Comment régler le niveau du microphone ou du carillon ?

Sous le couvercle de l'unité se trouvent deux potentiomètres : MIC pour le gain du microphone et CHIME pour le niveau du carillon (0-100 %). Utilisez un tournevis fin pour les ajuster.

Puis-je utiliser le MPAGE4 avec d'autres appareils que le MIMO54 ou DAM614 ?

Non, le MPAGE4 est spécifiquement conçu pour les matrices audio Ecler MIMO54 et DAM614. La connexion via le port PAGER est propriétaire.

Comment nettoyer le MPAGE4 ?

Nettoyez l'appareil avec un chiffon sec uniquement. N'utilisez pas de liquides ou de produits abrasifs. Débranchez-le avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Consultez d'abord le manuel d'utilisation. Si le problème persiste, contactez votre fournisseur ou remplissez le formulaire de demande technique sur le site www.ecler.com (Support / Technical requests). N'ouvrez pas l'appareil vous-même.

Quelle est la garantie du MPAGE4 ?

Tous les produits Ecler bénéficient d'une garantie. Consultez la carte de garantie incluse ou le site www.ecler.com pour connaître la période et les conditions.

MODE D'EMPLOI MPAGE4 Ecler

Poste d'Appel de Bureau pour 4 zones

Câblage du connecteur RJ-45......6

1. FONCTIONNEMENT....7
2. LISTE DE FONCTIONS....9
3. SCHÉMA DE FONCTIONS ......9
4. CARACTÉRISTIQUES TECHNIQUES ......10

1. REMARQUE IMPORTANTE

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit..

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT: Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre poste d'appel de bureau pour 4 zones, MPAGE4.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

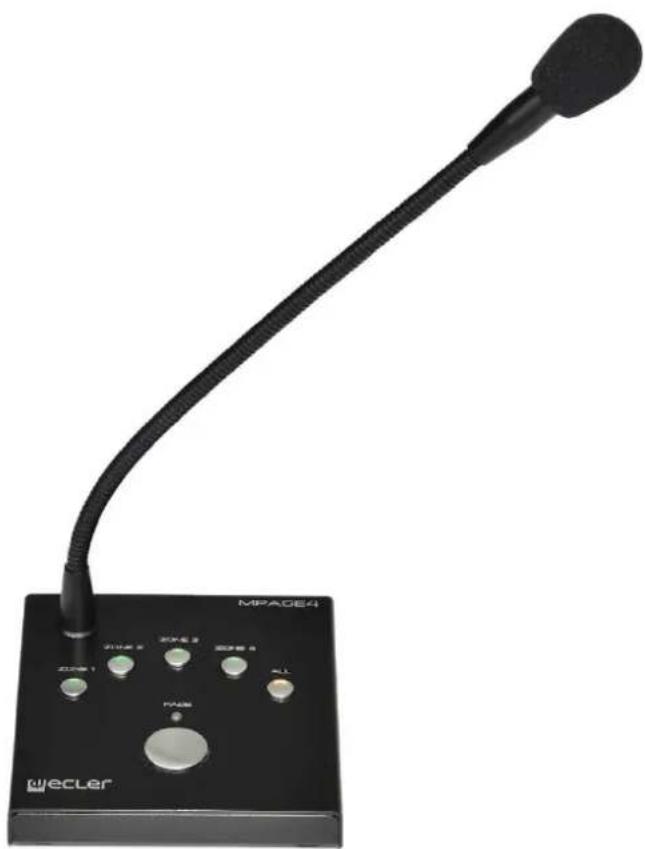

La console MPAGE4 est une console d'annonces vocales en temps réel ("paging") à poser sur table, compatible avec la matrice audio ECLER MIMO54 et la DAM614. Les touches de commande, les indicateurs LED et le microphone à col de cygne permettent de choisir les zones de destination des messages, de recevoir les messages vocaux et de les diffuser en temps réel vers les zones de destination.

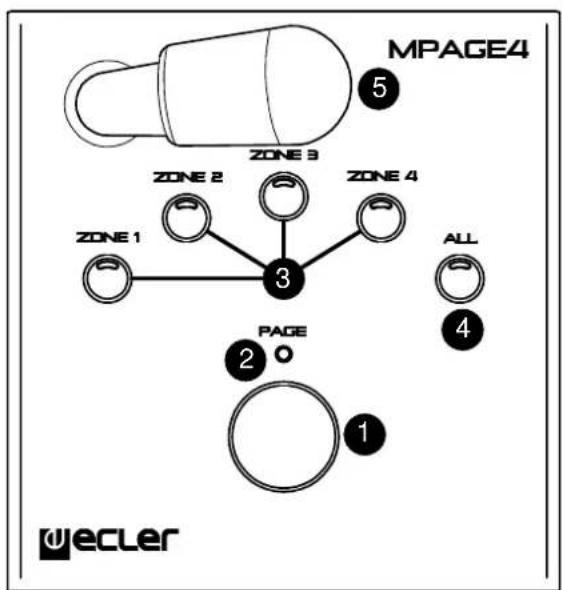

Les caractéristiques principales de la console MPAGE4 sont :

• 4 touches de sélection de zone (ZONE 1 à ZONE 4) (3)
• 1 touche de sélection des 4 zones simultanément (ALL) (4)
  • 1 touche d'activation du message vocal (PAGE) (1)
• 6 voyants d'état à DEL (un par touche)
• Microphone à col de cygne (5)
  • Mélodie de carillon configurable (6)
• Connecteur RJ-45 pour connexion par câble CAT5 standard, sur le port PAGER du MIMO54 ou du DAM614 (7)

5. INSTALLATION et CONNEXION

L'installation d'une unité MPAGE4 doit suivre les étapes suivantes :

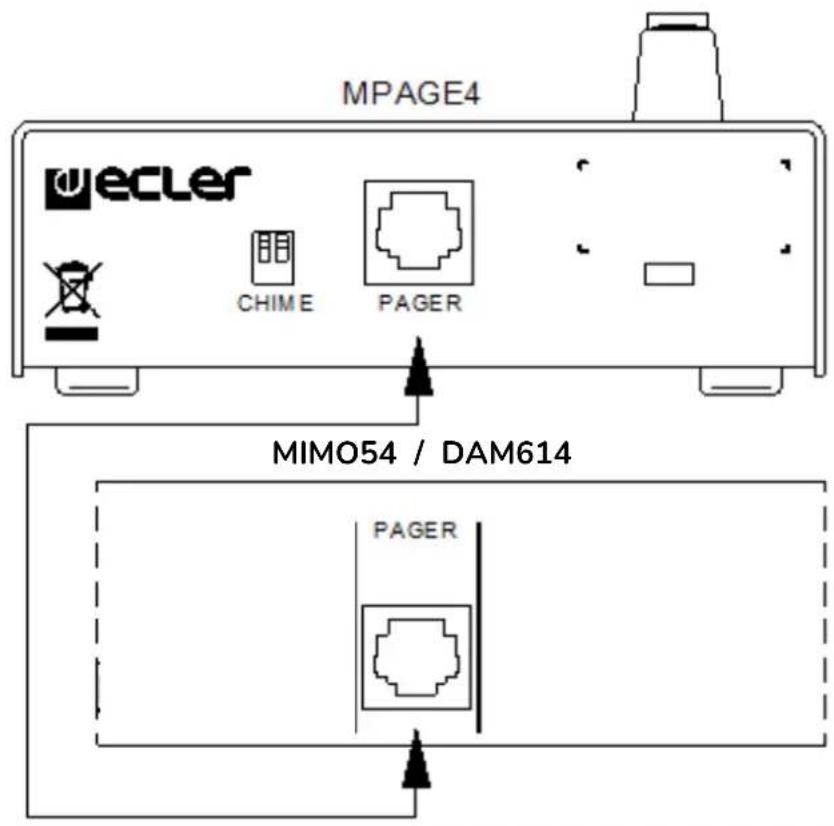

1. Installation du câblage par câble CAT5 standard entre le connecteur BASE de la console MPAGE4 (7) et le connecteur PAGER du panneau arrière de l'unité MIMO54 ou DAM614.

Câblage du connecteur RJ-45
Broche 1 à Broche 1	Blanc/Orange	MIC+
Broche 2 à Broche 2	Orange	MIC-
Broche 3 à Broche 3	Blanc/Vert	GND
Broche 4 à Broche 4	Bleu	VCC (+10 V)
Broche 5 à Broche 5	Blanc/Bleu	ZONE 1
Broche 6 à Broche 6	Vert	ZONE 2
Broche 7 à Broche 7	Blanc/Marron	ZONE 3
Broche 8 à Broche 8	Marron	ZONE 4

Ce câble transporte à la fois les signaux de contrôle de sélection des zones de destination et le signal audio du microphone à col de cygne et de la mélodie du carillon, si celle-ci est activée. L'alimentation phantom dont l'unité MPAGE4 a besoin pour fonctionner est elle aussi fournie depuis l'unité MIMO54 ou DAM614 et par le même câble.

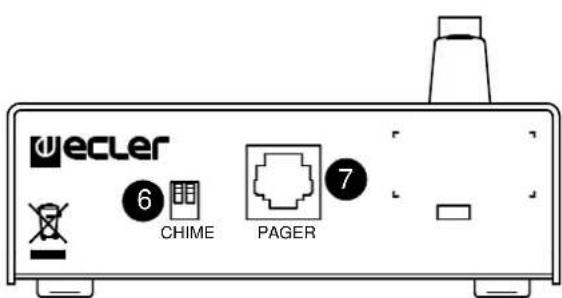

1. Activation de la mélodie de carillon (en option). Les 2 micro-interrupteurs CHIME (6) du panneau arrière de la console MPAGE4 permettent : d'activer ou non la mélodie de carillon (les deux sont sur OFF), ou de sélectionner une mélodie de carillon parmi trois choix, en modulant les positions (ON-OFF, OFF-ON et ON-ON). Position ON = micro-interrupteur en bas.

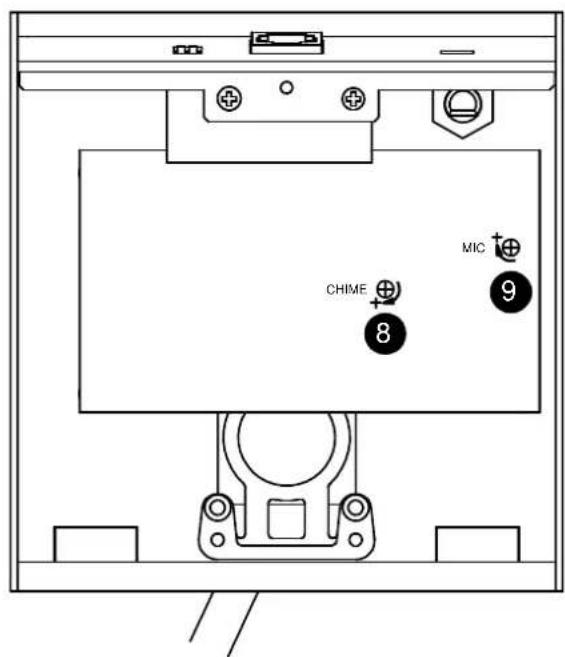

2. Réglage des niveaux: sous le couvercle de l'unité se trouvent deux potentiomètres de réglage :

3. MIC (9) : réglage du gain du signal du microphone

4. CHIME (8) : réglage du niveau du signal de la mélodie de carillon (0-100 %)

Le microphone de la console (5) est du type cardioïde à électret, monté sur flexible et non démontable. Il est fourni avec une bonnette en mousse « anti-plosive ».

La sortie audio est symétrique et passe par les broches 1, 2 et 3 du connecteur RJ-45, sur le panneau arrière de l'unité ; la réception s'effectue au niveau de l'unité MIMO54 ou DAM614.

6. FONCTIONNEMENT

Une fois que l'unité MPAGE4 est connectée à l'unité MIMO54 ou DAM614, l'envoi de messages s'effectue de la façon suivante :

1. Sélection des zones de destination, en appuyant sur :

2. les touches souhaitées, de la ZONE 1 à la ZONE 4 (3) (leurs témoins LED restent allumés tant que la zone est sélectionnée)

3. ou la touche ALL (4), en sélectionnant les 4 zones à la fois (son témoin LED reste allumé tant que la sélection ALL est activée).

Ce sont toutes des touches à verrouillage mécanique (activées quand on les presse une fois et désactivées quand on les presse à nouveau)

1. Appuyer et maintenir enfoncée la touche PAGE (1) (touche sans verrouillage mécanique, de type « push to talk ») pendant la durée du message vocal dans le microphone à col de cygne intégré. Le témoin LED de la touche (2) s'allume lorsque celle-ci est activée (message actif)

Note : si la mélodie de carillon est activée, il est recommandé d'attendre quelques instants (3–4 secondes) après avoir appuyé sur la touche PAGE et avant de commencer à parler, afin d'éviter que le message vocal se superpose à la mélodie de carillon

1. Annuler si nécessaire la sélection individuelle de zones (ZONE 1 à 4) ou collective (ALL) en appuyant de nouveau sur les touches en question et en vérifiant que les témoins LED sont éteints. Si la sélection n'est pas annulée, le prochain message sera adressé aux zones actives sélectionnées.

La MIMO54 et la DAM614, les deux, permettent aussi de laisser des zones sélectionnées de façon permanente, pour recevoir toujours les messages vocaux envoyés par l'unité MPAGE4, indépendamment de leur sélection par leurs touches.

Il faut pour cela, sur la face avant de la MIMO54 ou de la DAM614, mettre le commutateur ZONE de la ou les zones souhaitées en position ON, puis appuyez sur le bouton de l'entrée 6. Le voyant correspondante s'allume en bleu pour indiquer que la zone sélectionnée a été activée de façon permanente comme PAGER.

Répétez l'étape précédente pour chaque zone que vous souhaitez activer de façon permanente.

NOTE : N'oubliez pas que sur l'unité MIMO54, lorsque le mode de travail EVAC est activé pour l'entrée numéro 5 (Évacuation / Urgences), le sélecteur de zones de destination ZONE et les zones sélectionnées sur une unité MPAGE4 sont déshabilités, car dans ce mode le signal de programme et d'annonces PAGING présent dans TOUTES les sorties de zone de l'unité devient muet et est remplacé par le signal existant dans l'entrée n° 5 ou par un message d'évacuation ou d'urgence.

7. LISTE DE FONCTIONS

• Bouton de commande PAGE
• Indicateur PAGE
• Touches de Zones
• Touche ALL
  • Microphone à col de cygne
• Sélecteur CHIME
• Connecteur RJ-45, PAGER
• Réglage du niveau de signal de la mélodie de carillon CHIME
• Réglage du gain du signal du microphone MIC

8. SCHÉMA DE FONCTIONS

9. CARACTÉRISTIQUES TECHNIQUES

MPAGE4

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.
