| Type de produit | Meuble de rangement (étagère sanitaire) |
| Marque | Yamazen |
| Modèle | CSR-1830HDR |
| Dimensions (L x P x H) | 30 × 31 × 180 cm |
| Matériau principal | Panneau de fibres imprimé (contreplaqué laqué) |
| Couleur | Blanc (imitation bois) |
| Nombre de tiroirs | 5 |
| Nombre de portes | 1 (compartiment supérieur) |
| Nombre de clayettes fixes | 2 (une dans le compartiment supérieur, une dans le compartiment inférieur) |
| Clayette ajustable | Oui, 1 clayette amovible avec chevilles |
| Fixation murale | Oui, ceinture anti-bascule incluse |
| Assemblage requis | Oui, avec visserie et système de came fournis |
| Outils nécessaires | Tournevis (non fourni) |
| Pays de fabrication | Indonésie |
| Nettoyage et entretien | Essuyer avec un chiffon doux et un détergent doux. Éviter l'alcool, le benzène et les produits abrasifs. |
| Précautions d'utilisation | Ne pas monter sur le meuble, ne pas s'y appuyer, ne pas utiliser comme marchepied. Éviter l'humidité excessive et les sources de chaleur. |
| Garantie | 2 ans (selon la législation locale) |
FOIRE AUX QUESTIONS - CSR-1830HDR Yamazen
Questions des utilisateurs sur CSR-1830HDR Yamazen
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de repassage au format PDF gratuitement ! Retrouvez votre notice CSR-1830HDR - Yamazen et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CSR-1830HDR de la marque Yamazen.
MODE D'EMPLOI CSR-1830HDR Yamazen
【完成図】
サニタリーラック
取扱い・組み立て説明書 CSR-1830HDR
この度は、当製品をお買い上げいただき誠にありがとうございます。使用前に、この説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この説明書は組み立て後も捨てずに、大切に保管しておいてください。
品質表示
● 外形可法（约） 程 30×奥行 31×高さ 180(cm)
● 晴海版材 ブリント紙化彩装継板
MADE IN INDONESIA
■本数以每一周期内向取值范围下限。
■小斐の収賃に寄送ください。
■高温多密では知、室内で、床内水が場所に設置してください。
■使用時は必ず転倒防止ベルトを覆り付けてください。
■温度に重いものを豁せないようご注意ください。
組み立て順序
■電動ドライバーはご使用にならないでください。


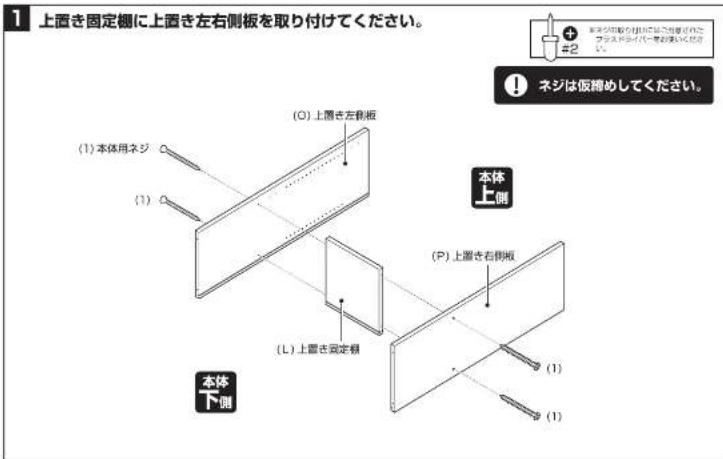

1 上置き固定欄に上置き左右側板を取り付けてください。 (1) 本体用ネジ (1) (O) 上置き左側板 (1) (1) 上置き右側板 (1) (1) (1) 本体 上側 (1) (1) (1) P) 上置き右側板 (1) (1) 本体 下側 ネジは仮縛めしてください。


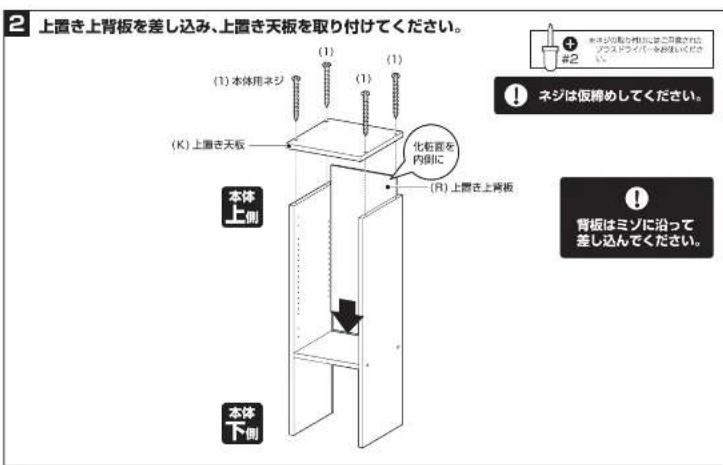

2 上置き上背板を差し込み、上置き天板を取り付けてください。 (1) 本体用ネジ (1) 本体用ネジ (K) 上置き天板 化転面を内側に (R) 上置き上背板 本体上側 本体下側 1 #2 ネジは仮綿めしてください。 1 背板はミソに沿って差し込んでください。


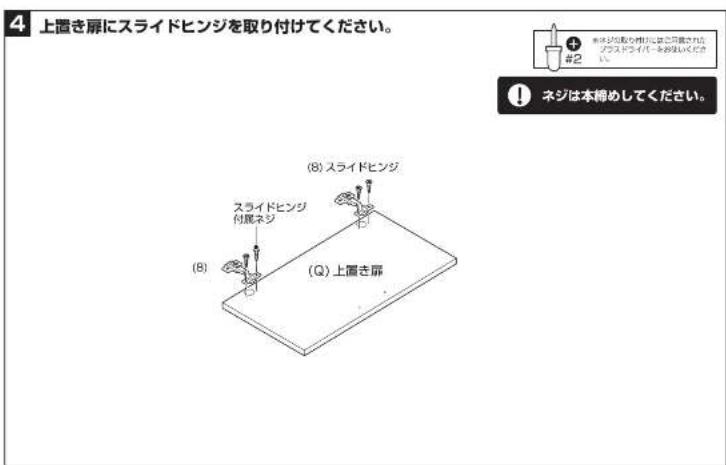

4 上置き扉にスライドヒンジを取り付けてください。 (8) スライドヒンジ 付属ネジ (8) 上置き扉 (8) スライドヒンジ ネジは本將めしてください。組み立て順序
■電動ドライバーはご使用にならないでください。
5

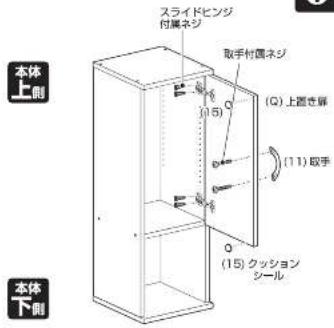

本体に上置き扉を取り付けてください。
※扉に取手、クッションシールを取り付けてください。 (クッションシールは扉と本体の接触する下側の角にお貼りください。)
ネジは本締めしてください。
下置き補強板・下置き底板に下置き左右側板を取り付けてください。
ネジは仮締めしてください。
底板部にカムロックボルト大を取り付けてください。


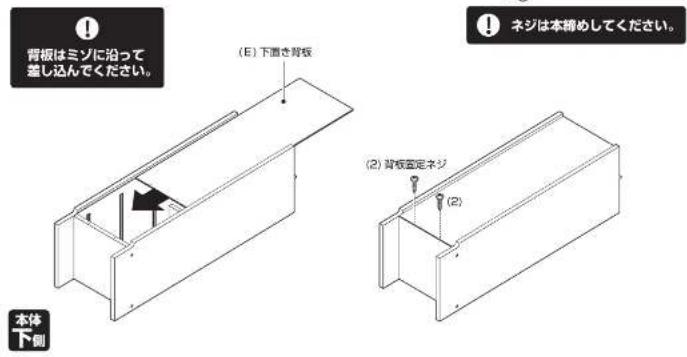

本体を裏返し、下置き背板を差し込み、背板固定ネジで固定してください。
■電動ドライバーはご使用にならないでください。
9 下置きと上置きを固定してください。


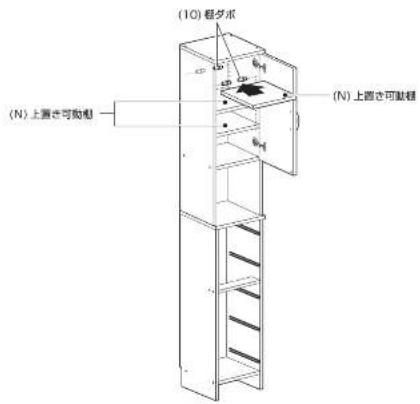

定してください。 本体上側 (17) 接着用 (7) カムロックナット大 本体下側 本カムロックの取り付けは必要に無駄されないでマップによりを参照ください。 カムロックの取り付けは別紙をご参照ください。 組み立ては必ず2人以上で行ってください。10 お好みの高さに棚ダボを差し込み、可動棚をセットしてください。
①引き出し前板にカムロックボルト小を取り付けてください。
②引き出し後板に、引き出し左右側板を取り付けてください。
カムロックの取り付けは別紙をご参照ください。
■電動ドライバーはご使用にならないでください。
12 本体に引出しをセットしてください。
! ネジは本締めしてください。
接着剤が乾くまで、半日程度かかりますので取扱いにご注意願います。
13 本体背面に揺れ止め、転倒防止ベルトを取り付けてください。
! ネジは本締めしてください。
本体前侧
揺れ止めは比較的差し込みやすい所にしっかりと差し込み、揺れ止め用ネジを斜めにして固定してください。
※図くなっている所には無理にねじ込まないでください。
必ずお守りください。(安全にお使いいただくために)
| 警告 | 本体の上に乗ったり腰掛けたりしないでください。また、読み台としての使用は避けてください。(人、物の)転倒、落下の恐れがあります。 |
| 警告 | 危険ですので、本体にもたれたり、余分な力を加えないでください。 |
| 警告 | 組立に接着剤を使用する場合は、換気に十分注意火気のないところで行ってください。 |
| 警告 | 使用時にも接着剤や塗装等の臭いがこまる場合かさいますので、その際は換気を十分に行ってください。 |
| 警告 | 本商品は一般家庭用です。業務所での使用はお止めください。 |
型番 サニタリーラック CSR-1830HDR
品質表示
外形寸法：幅300×奥行310×高さ1800(mm)
構造部材：プリント紙化粧繊維板
取り扱い上の注意：イ.直射日光又は熱を避けてください。
口 著しい汚れを落とす場合は、薄めた中性洗剤を使用してください。
八、アルコール、ベンジン、薬き粉等は使用しないでください。
二.湿気の多い場所は避け、商品が水平になるよう設置してください。
ホ.加熱した鍋、湯沸かし等を直接置かないでください。 株式会社 山著
所在地：T550-8660 大阪府大阪市西区立充道3丁目2番5号
表示者：株式会社 山善
⑧ MADE IN INDONESIA
