AD-C6T-ZB - Haut-parleur QSC - Notice d'utilisation et mode d'emploi gratuit

Marque	QSC
Modèle	AD-C6T-ZB
Type de produit	Haut-parleur encastrable au plafond
Série	AcousticDesign™
Profil	Bas, sans cadre
Installation	Encastré dans un plafond suspendu ou sur charpente
Impédance nominale	16 Ω (faible impédance) ou via transformateur
Puissance	Réglable via sélecteur de prise du transformateur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de sprays aérosol
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; respecter les codes locaux
Pièces détachées et réparabilité	Réparations uniquement par un centre agréé QSC ; garantie limitée disponible sur le site
Câblage	Connecteur femelle de style européen ; bornier à vis
Accessoires inclus	Modèle de découpe, rails en V, anneau de montage en C, vis de fixation
Grille	Avec cordon de sécurité ; installation sans outils
Conformité	RoHS (directive européenne et Chine)
Informations générales	Consulter le site qsys.com pour les caractéristiques techniques détaillées

FOIRE AUX QUESTIONS - AD-C6T-ZB QSC

Comment installer le haut-parleur AD-C6T-ZB dans un plafond suspendu ?

Utilisez le modèle fourni pour tracer et découper le trou. Installez deux rails en V de chaque côté du trou, puis fixez l'anneau de montage en C avec des vis à tôle. Ensuite, procédez au câblage avant de monter le haut-parleur.

Comment régler la puissance du haut-parleur ?

Sous la grille, vous trouverez un sélecteur de prise du transformateur. Tournez-le pour choisir le réglage de puissance souhaité ou positionnez-le sur 16 Ω pour un fonctionnement à faible impédance.

Que faire si le haut-parleur ne fonctionne pas ?

Vérifiez d'abord les connexions et le réglage du sélecteur. Si le problème persiste, confiez la réparation à un centre agréé QSC. N'essayez pas de réparer vous-même l'appareil.

Comment nettoyer le haut-parleur ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de spray aérosol, nettoyant, désinfectant ou fumigant sur ou à proximité de l'appareil.

Quels sont les accessoires fournis avec le haut-parleur ?

Le kit comprend un modèle de découpe, deux rails en V, un anneau de montage en C, des vis à tôle et un cordon de sécurité pour la grille.

Puis-je utiliser ce haut-parleur en extérieur ?

Non, ce haut-parleur est conçu pour une installation en intérieur. Ne pas l'exposer à la pluie ou à l'humidité, car cela pourrait provoquer un choc électrique ou endommager l'appareil.

Comment connecter plusieurs haut-parleurs en parallèle ?

Utilisez le bornier à vis pour connecter les câbles en parallèle. Assurez-vous que l'impédance totale reste compatible avec l'amplificateur. Un schéma de branchement en parallèle est fourni dans la notice.

Où trouver les caractéristiques techniques détaillées du haut-parleur ?

Les caractéristiques techniques complètes (dimensions, poids, etc.) sont disponibles sur le site officiel de QSC à l'adresse qsys.com.

Comment obtenir une copie de la garantie ?

Consultez le site qsys.com pour télécharger une copie de la garantie limitée QSC applicable à ce produit.

Que signifie le sélecteur de prise du transformateur ?

Ce sélecteur permet de choisir la puissance nominale du haut-parleur (en watts) via le transformateur intégré, ou de le bypasser pour une utilisation en 16 Ω. Réglez-le selon les besoins de votre installation.

MODE D'EMPLOI AD-C6T-ZB QSC

Série AcousticDesign™

Haut-parleur AD-C6T-ZB encastrable au plafond - à profil bas, sans cadre

La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT ! » indique des instructions ou des informations vitales à l'exécution de la procédure.

La mention « REMARQUE » est utilisée pour indiquer des informations utiles supplémentaires.

L'éclair dans un triangle a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit, suffisante pour présenter un risque d'électrocution pour l'homme.

Le point d'exclamation dans un triangle a pour objet de signaler à l'utilisateur la présence d'importantes consignes de sécurité et instructions d'utilisation et de maintenance dans ce manuel.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! : POUR ÉCARTER LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, NE PAS EXPOSER CE MATÉRIEL À LA PLUIE OU L'HUMIDITÉ.

1. Lire, suivre et conserver ces instructions.
2. Respecter tous les avertissements.
3. Ne pas utiliser cet appareil dans ou près de l'eau ou d'un autre liquide.
4. Nettoyer uniquement avec un chiffon sec.
5. N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur.
6. Uniquement utiliser les accessoires spécifiés par le fabricant.
7. Confier toutes les réparations à un personnel qualifié. Une réparation s'impose lorsque l'appareil a été endommagé d'une manière quelconque, par exemple endommagement du cordon d'alimentation ou de sa fiche, déversement de liquide ou chute d'objets sur ou à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou l'humidité, fonctionnement anormal ou chute de l'appareil.
8. Ne pas utiliser de spray aérosol, nettoyant, désinfectant ou fumigant sur l'appareil, à proximité ou dans celui-ci.
9. Ne pas bloquer les bouches d'aération. Garder propre la bouche d'aération (poussières et autres particules).
10. Installer conformément aux instructions du fabricant.
11. Respecter tous les codes locaux applicables.
12. Consultez un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Maintenance et réparation

AVERTISSEMENT : les technologies de pointe, par exemple l'utilisation de matériel moderne et d'électronique puissante,

exigent une maintenance et des méthodes de réparation spécialement adaptées. Pour éviter le risque de dommages ultérieurs à l'appareil, de blessures et/ou la création de dangers supplémentaires, tout le travail de maintenance ou de réparation de l'appareil devra être uniquement confié à un centre de réparation ou un distributeur international agréé par QSC. QSC n'est pas responsable de blessures, préjudices ou dommages résultant du manquement du client, propriétaire ou utilisateur de l'appareil à faciliter ces réparations.

Caractéristiques techniques et dimensions

Les caractéristiques techniques du produit et les dimensions de l'AD-C6T-ZB sont indiquées sur le site qsys.com.

Déclarations RoHS

Le Q-SYS AD-C6T-ZB de QSC est conforme à la directive européenne RoHS.

Le Q-SYS AD-C6T-ZB de QSC est conforme aux directives « RoHS Chine ». Le tableau suivant est fourni pour une utilisation du produit en Chine et sur ses territoires.

	QSC Q-SYS AD-C6T-ZB
部件名称(nom de la pièce)	有害物质(substances dangereuses)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(cartes de circuitsimprimés)	X○○○	○○
机壳装配件(chàssis)	X○○○	○○
本表格依据 SJ/T 11364 的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。(目前由于技术或经济的原因暂时无法实现替代或减量化。)Ce tableau a été préparé conformément aux exigences de la norme SJ/T 11364.O:indique que la concentration de la substance dans tous les matériaux homogènes de la pièce est inférieure au seuil pertinent spécifié dans la norme GB/T 26572.X:indique que la concentration de la substance dans au moins un de tous les matériaux homogènes de la pièce est supérieure au seuil pertinent spécifié dans la norme GB/T 26572.(Le remplacement et la réduction de la teneur sont actuellement impossibles pour des raisons techniques ou économiques).

Installation

Préparation du plafond

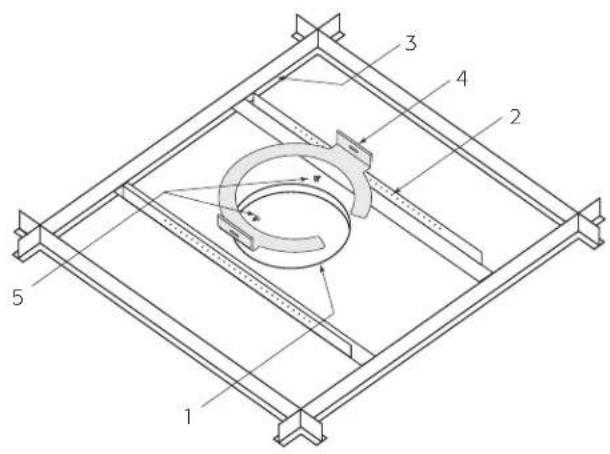

Voir Figure 1.

1. Utiliser le modèle fourni pour dessiner et découper le trou (1) dans le plafond à l'emplacement voulu du haut-parleur. Pour un plafond sur charpente, passer directement à « Câblage des haut-parleurs ».
2. Installer deux rails en V (2), un de chaque côté du trou qui seront soutenus par les rails de support de plafond suspendu (3).
3. Installer l'anneau de montage en C (4) sur le trou en utilisant les rails en V comme support. S'assurer que les clips de retenue de l'anneau de montage en C soient bien encastrés sur le rail en V.
4. Utiliser les vis à tôle (5) pour fixer l'anneau de montage en C sur les rails en V.

Câblage des haut-parleurs

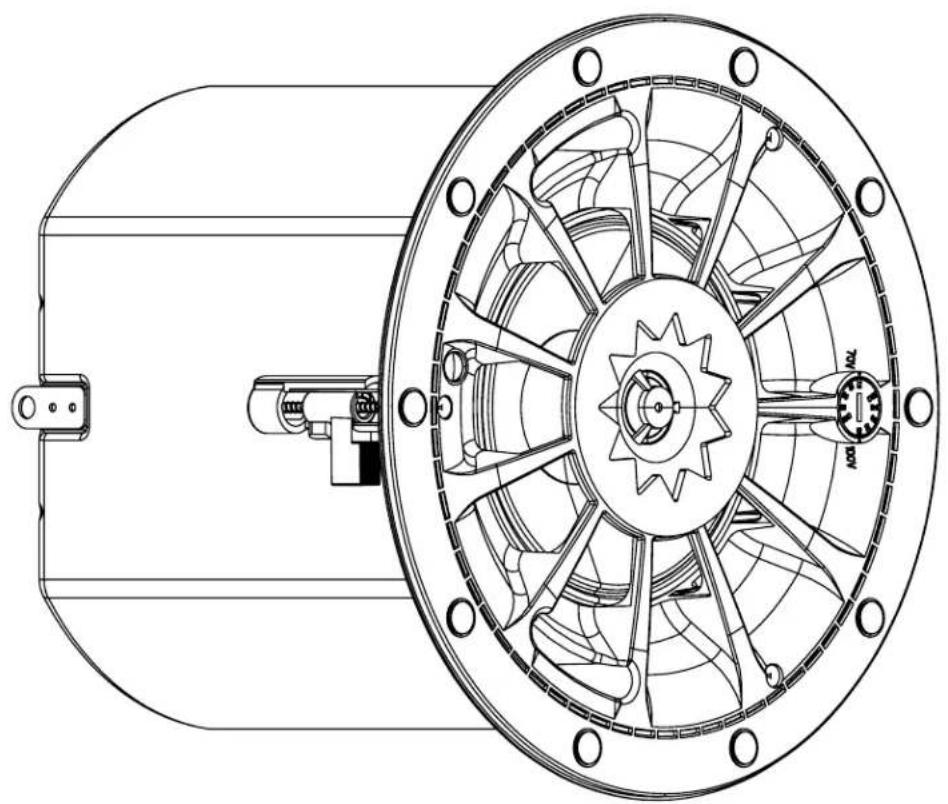

1. Régler le sélecteur de prise du transformateur situé sous la grille pour obtenir le réglage de puissance souhaité ou 16 Ω pour un fonctionnement à faible impédance comme indiqué à la Figure 2.
2. Dévisser au maximum la vis de fixation cruciforme de la plaque de protection du conduit et la retirer en tirant vers l'extérieur comme indiqué à la Figure 3.
3. Faire passer les câbles dans la bride du conduit/anti-contrainte en laissant suffisamment de fil pour les raccords. Serrer délicatement la bride sur les fils ou sur le conduit si utilisé.
4. Brancher le connecteur femelle de style européen comme indiqué à la Figure 4.
5. Brancher solidement le connecteur dans la prise.
6. Remettre la plaque de protection du conduit en place à l'aide de la vis de fixation cruciforme.

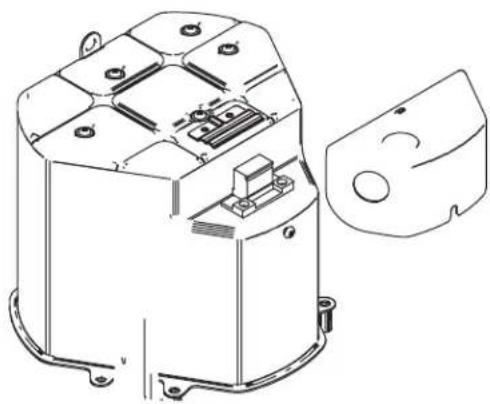

— Figure 3 —

Diagramme de branchement en parallèle

Montage du haut-parleur

Voir Figure 5.

1. S'assurer que les cornes soient complètement dépliées et en position ouverte de non-saisie.
2. Positionner le haut-parleur dans le trou créé dans le plafond.
3. Utiliser un tournevis cruciforme pour visser chacune des trois vis de cornes. Lors du vissage des vis, les cornes basculeront en position de saisie sur le plafond. S'assurer du bon positionnement des cornes sur le plafond.
4. Visser les vis jusqu'à ce que les cornes soient fermement en contact avec la surface du plafond. ATTENTION : Ne pas trop serrer les vis de cornes.
5. Insérer la broche du cordon de sécurité de la grille dans le trou existant sur l'écran acoustique du haut-parleur et installer la grille.

Cornes en contact avec le haut-parleur

— Figure 5 —

Visser dans le sens des aiguilles d'une montre pour insérer la vis dans le plafond.

Base de connaissances

Trouver des réponses aux questions les plus courantes, des informations de dépannage, des conseils et des conseils d'utilisation. Lien vers les procédures et ressources d'assistance, y compris l'aide Q-SYS, les logiciels et micrologiciels, les documents de produits et les vidéos de formation. Créer des dossiers de support technique.

support.qsys.com

Support technique

Reportez-vous à la page Nous contacter du site Web de Q-SYS pour obtenir des informations sur le support technique et le service clientèle, y compris leurs numéros de téléphone et leurs horaires d'ouverture.

qsys.com/contact-us/

Garantie

Pour obtenir une copie de la garantie limitée QSC, consultez :
