MODE D'EMPLOI PK 640 R GH AUS.1 HOTPOINT

TABLE DE CUISSON Sommaire

Avertissements,2 Assistance,4 Description de l’appareil,5 Installation,14 Mise en marche et utilisation,19 Précautions et conseils,20 Nettoyage et entretien,20 Anomalies et remèdes,21

ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut

être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux et risque d’entraîner un incendie. Il ne faut JAMAIS essayer d’éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l’appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d’incendie : ne pas laisser d’objets sur les surfaces de cuisson. Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé. ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

• le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. ! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.

Description de l’appareil

Vue d’ensemble 1. 2. 3. 4. 5.

Grilles support de CASSEROLES BRÛLEURS À GAZ Manettes de commande des BRÛLEURS GAZ Bougie d’allumage des BRÛLEURS GAZ DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la flamme. • La bougie d’allumage des BRÛLEURS GAZ permet l’allumage automatique du brûleur sélectionné. • DISPOSITIF DE SÉCURITÉ* en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

! Avant d’utiliser votre nouvel appareil, veuillez lire cette notice avec la plus grande attention. Elle contient des informations importantes destinées à assurer votre sécurité lors de l’utilisation, l’installation et l’entretien de l’appareil.

! Veuillez conserver cette notice afin de pouvoir la consulter ultérieurement. En cas de cession de l’appareil à un tiers, veuillez également lui transmettre cette notice. Conformité aux normes en vigueur Cette table de cuisson doit être installée conformément aux règles définies par les autorités locales de gaz et d’électricité et aux dernières versions publiées des normes suivantes : • AS/NZS 5601 Code relatif à l’installation d’appareils à gaz

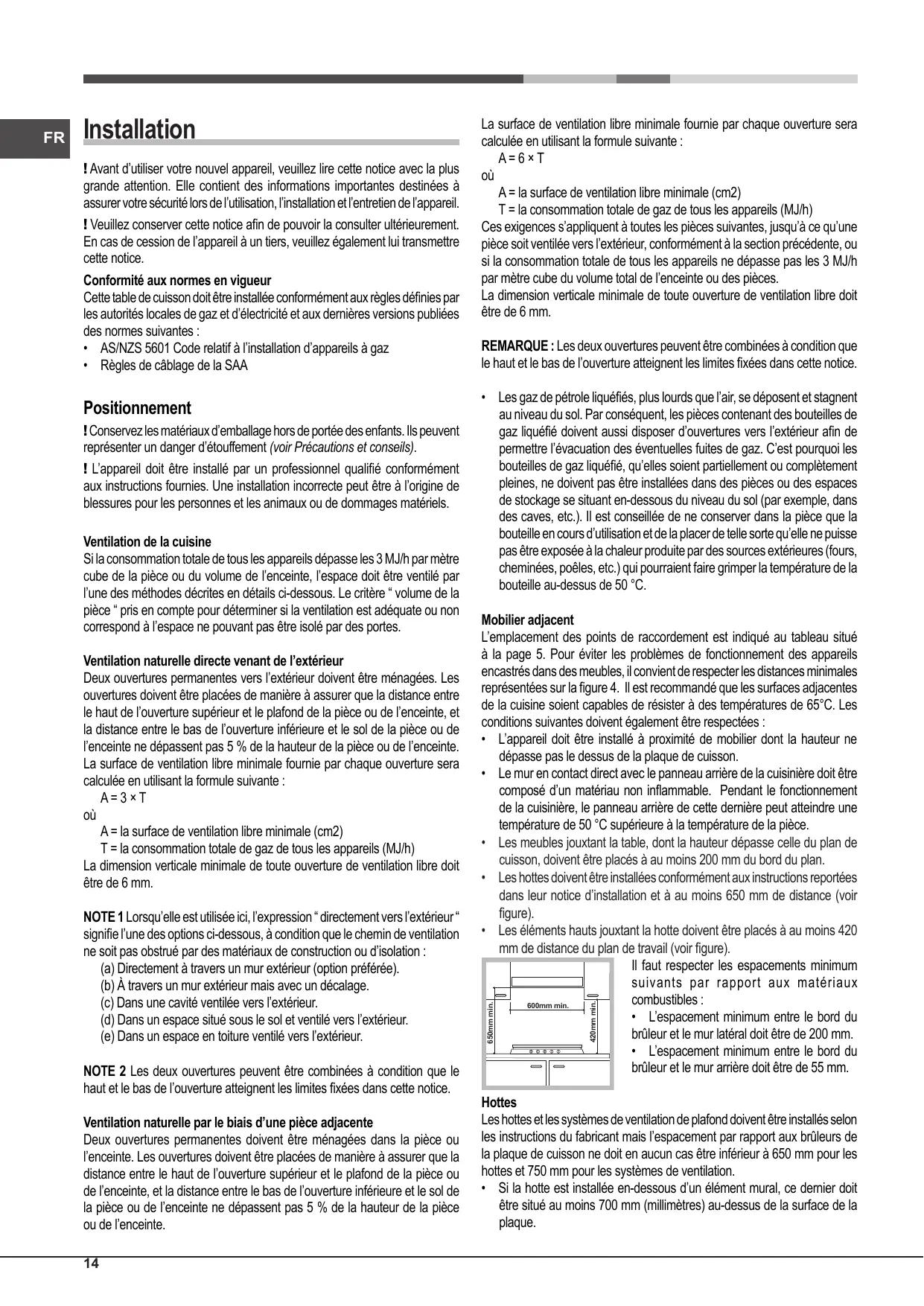

• Règles de câblage de la SAA Positionnement

! Conservez les matériaux d’emballage hors de portée des enfants. Ils peuvent représenter un danger d’étouffement (voir Précautions et conseils).

! L’appareil doit être installé par un professionnel qualifié conformément aux instructions fournies. Une installation incorrecte peut être à l’origine de blessures pour les personnes et les animaux ou de dommages matériels. Ventilation de la cuisine Si la consommation totale de tous les appareils dépasse les 3 MJ/h par mètre cube de la pièce ou du volume de l’enceinte, l’espace doit être ventilé par l’une des méthodes décrites en détails ci-dessous. Le critère “ volume de la pièce “ pris en compte pour déterminer si la ventilation est adéquate ou non correspond à l’espace ne pouvant pas être isolé par des portes. Ventilation naturelle directe venant de l’extérieur Deux ouvertures permanentes vers l’extérieur doivent être ménagées. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l’ouverture supérieur et le plafond de la pièce ou de l’enceinte, et la distance entre le bas de l’ouverture inférieure et le sol de la pièce ou de l’enceinte ne dépassent pas 5 % de la hauteur de la pièce ou de l’enceinte. La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante : A= 3 ×T où A = la surface de ventilation libre minimale (cm2) T = la consommation totale de gaz de tous les appareils (MJ/h) La dimension verticale minimale de toute ouverture de ventilation libre doit être de 6 mm. NOTE 1 Lorsqu’elle est utilisée ici, l’expression “ directement vers l’extérieur “ signifie l’une des options ci-dessous, à condition que le chemin de ventilation ne soit pas obstrué par des matériaux de construction ou d’isolation : (a) Directement à travers un mur extérieur (option préférée). (b) À travers un mur extérieur mais avec un décalage. (c) Dans une cavité ventilée vers l’extérieur. (d) Dans un espace situé sous le sol et ventilé vers l’extérieur. (e) Dans un espace en toiture ventilé vers l’extérieur. NOTE 2 Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l’ouverture atteignent les limites fixées dans cette notice. Ventilation naturelle par le biais d’une pièce adjacente Deux ouvertures permanentes doivent être ménagées dans la pièce ou l’enceinte. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l’ouverture supérieur et le plafond de la pièce ou de l’enceinte, et la distance entre le bas de l’ouverture inférieure et le sol de la pièce ou de l’enceinte ne dépassent pas 5 % de la hauteur de la pièce ou de l’enceinte. 14

La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante :

A= 6 ×T où A = la surface de ventilation libre minimale (cm2) T = la consommation totale de gaz de tous les appareils (MJ/h) Ces exigences s’appliquent à toutes les pièces suivantes, jusqu’à ce qu’une pièce soit ventilée vers l’extérieur, conformément à la section précédente, ou si la consommation totale de tous les appareils ne dépasse pas les 3 MJ/h par mètre cube du volume total de l’enceinte ou des pièces. La dimension verticale minimale de toute ouverture de ventilation libre doit être de 6 mm. REMARQUE : Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l’ouverture atteignent les limites fixées dans cette notice. • Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent au niveau du sol. Par conséquent, les pièces contenant des bouteilles de gaz liquéfié doivent aussi disposer d’ouvertures vers l’extérieur afin de permettre l’évacuation des éventuelles fuites de gaz. C’est pourquoi les bouteilles de gaz liquéfié, qu’elles soient partiellement ou complètement pleines, ne doivent pas être installées dans des pièces ou des espaces de stockage se situant en-dessous du niveau du sol (par exemple, dans des caves, etc.). Il est conseillée de ne conserver dans la pièce que la bouteille en cours d’utilisation et de la placer de telle sorte qu’elle ne puisse pas être exposée à la chaleur produite par des sources extérieures (fours, cheminées, poêles, etc.) qui pourraient faire grimper la température de la bouteille au-dessus de 50 °C. Mobilier adjacent L’emplacement des points de raccordement est indiqué au tableau situé à la page 5. Pour éviter les problèmes de fonctionnement des appareils encastrés dans des meubles, il convient de respecter les distances minimales représentées sur la figure 4. Il est recommandé que les surfaces adjacentes de la cuisine soient capables de résister à des températures de 65°C. Les conditions suivantes doivent également être respectées : • L’appareil doit être installé à proximité de mobilier dont la hauteur ne dépasse pas le dessus de la plaque de cuisson. • Le mur en contact direct avec le panneau arrière de la cuisinière doit être composé d’un matériau non inflammable. Pendant le fonctionnement de la cuisinière, le panneau arrière de cette dernière peut atteindre une température de 50 °C supérieure à la température de la pièce. • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan. • Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir figure). • Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure). Il faut respecter les espacements minimum suivants par rapport aux matériaux combustibles : 600mm min. • L’espacement minimum entre le bord du brûleur et le mur latéral doit être de 200 mm. • L’espacement minimum entre le bord du brûleur et le mur arrière doit être de 55 mm. 420mm min.

Les hottes et les systèmes de ventilation de plafond doivent être installés selon les instructions du fabricant mais l’espacement par rapport aux brûleurs de la plaque de cuisson ne doit en aucun cas être inférieur à 650 mm pour les hottes et 750 mm pour les systèmes de ventilation. • Si la hotte est installée en-dessous d’un élément mural, ce dernier doit être situé au moins 700 mm (millimètres) au-dessus de la surface de la plaque.

Installation de la table de cuisson au-dessus d’un four

En cas d’installation de la table de cuisson au-dessus d’un four, il est impératif que ni le câble d’alimentation électrique ni le tuyau de gaz (flexible ou non) ne soient en contact avec les parties chaudes du four. En cas d’installation au-dessus four encastré ne disposant pas de ventilation forcée pour assurer son refroidissement, il faut créer des ouvertures d’aération afin de permettre une ventilation adéquate à l’intérieur du meuble (au moins 200 cm² en bas pour l’arrivée d’air et au moins 120 cm² en haut pour la sortie). Il faut en outre installer une planche de bois sous la plaque de cuisson en guise d’isolation, à une distance minimale de 15 mm du meuble. Avant de procéder à l’installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés. Appliquer les joints fournis avec l’appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l’air, de l’humidité et de l’eau (voir figure). Pour une application correcte, s’assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles. • Le trou réalisé pour y installer la plaque de cuisson doit avoir les dimensions représentées sur la figure. Des crochets de fixation sont fournis, destinés à fixer la plaque de cuisson sur des plans de travail de 20 à 40 mm d’épaisseur. Pour assurer la bonne fixation de la plaque sur le plan de travail, nous vous recommandons d’utiliser tous les crochets fournis. 555 mm m mm

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité

électrique mais aussi pour simplifier, au besoin, l’extraction du four. Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Schéma de fixation des crochets

Position du crochet pour top

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

Position du crochet pour top

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

Position du crochet pour top

! Utilisez tous les crochets compris dans le “sachet accessoires”

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

! Nous déclinons toute responsabilité en cas de non respect des normes

énumérées ci-dessus.

Vérifiez le type de gaz

! Avant l’installation, vérifiez que le type de gaz (gaz naturel ou universel GPL) de la cuisinière est adapté au gaz disponible dans le lieu d’installation. Il est extrêmement dangereux d’utiliser le mauvais type de gaz avec quelque appareil que ce soit. Cela peut entraîner un incendie ou de blessures graves. 15

À sa sortie d’usine, cette cuisinière est configurée pour fonctionner au gaz naturel. Pour utiliser la cuisinière avec du gaz liquéfié (ou au gaz naturel après l’avoir utilisée précédemment au gaz liquéfié), veuillez suivre les indications reportées plus loin dans cette section.

Installez le régulateur fourni pour le gaz naturel (le cas échéant) à l’arrière de l’appareil et le plus près possible de l’appareil. Il est recommandé d’installer un robinet et un raccord d’isolement afin de faciliter la déconnexion pour les interventions d’entretien. Ces derniers doivent être situés à un endroit accessible. ! Vérifiez que la pression de l’alimentation en gaz correspond aux valeurs indiquées dans le Tableau 1 (“ Caractéristiques des brûleurs et des injecteurs “). Cela garantira le fonctionnement en toute sécurité et la longévité de votre appareil tout en conservant une bonne efficacité énergétique. Raccordement du tuyau ou flexible Cet appareil est adapté pour être utilisé soit avec un raccord flexible soit avec un raccord rigide en cuivre. Pour effectuer la connexion au raccord à mamelon (raccord mâle G fileté de ½”) situé à l’arrière de l’appareil sur la droite (figure 8), il faut utiliser soit un tuyau rigide en métal doté de raccords conformes aux normes en vigueur soit un tuyau flexible de classe B ou D. Au cas où il serait nécessaire de tourner le raccord, il faudra remplacer le joint d’étanchéité (fourni avec l’appareil). Si un tuyau flexible est utilisé, il devra être le plus court possible, avec une longueur maximale de 1,5 mètres ; • le raccord du flexible doit être conforme au minimum à la classe B ou D de la réglementation AS/NZS1869. • il ne doit être ni plié, ni entortillé ni comprimé ; • il ne doit pas être en contact avec la paroi arrière de l’appareil ou, dans tous les cas, avec des pièces pouvant atteindre une température de 50 °C ; • il ne doit pas entrer en contact avec des éléments pointus ou des angles tranchants ; • il ne doit pas être soumis à des forces de traction ou de torsion ; • il doit être facile à inspecter sur toute sa longueur afin de pouvoir contrôler son état. • le point de connexion à l’alimentation doit être accessible une fois l’appareil installé. • le diamètre intérieur du tuyau doit respecter les conditions suivantes : 8 mm pour le gaz liquéfié ; 13 mm pour le gaz naturel.

3. Remontez les différentes parties en effectuant la procédure ci-dessus en sens inverse.

4. Une fois cette procédure terminée, remplacez l’ancienne étiquette par une étiquette indiquant le nouveau gaz utilisé. Vous pouvez vous procurer cette étiquette auprès de n’importe lequel de nos Services d’assistance. Remplacement des injecteurs sur le brûleur “deux flammes” indépendantes 1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ; 2. Dévissez les injecteurs à l’aide d’une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). 3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Remplacement des injecteurs du brûleur à triple couronne

1. Retirez les supports pour casseroles et soulevez les brûleurs hors de leur logement. Le brûleur est composé de deux parties distinctes (voir figures). 2. Dévissez les injecteurs à l’aide d’une clé à douille de 7 mm. Remplacez les injecteurs par des modèles d’injecteurs adaptés pour le nouveau type de gaz (voir Tableau 1). Les deux injecteurs ont le même diamètre d’orifice. 3. Remettez tous les composants en place en répétant les opérations cidessus dans le sens inverse.

Vérification de l’étanchéité du raccord

Une fois l’installation terminée, vérifiez le circuit de gaz, les connexions internes et les robinets en utilisant une solution savonneuse (jamais une flamme). Vérifiez également que le tuyau de raccordement ne peut pas entrer en contact avec des parties mobiles qui pourraient l’endommager ou l’écraser. Assurez-vous que le tuyau de gaz naturel est adapté pour une alimentation en gaz suffisante lorsque tous les brûleurs sont allumés.

• Réglage de l’air primaire des brûleurs :

Ne nécessite pas de réglage.

Copie de la plaque signalétique

Si la plaque signalétique se trouve cachée par le mobilier lorsque la cuisinière est en place, placez une copie de la plaque signalétique sur une surface du mobilier situé à côté de la cuisinière.

• Réglage des brûleurs au minimum :

1. Tournez le robinet dans la position de minimum. 2. Retirez le bouton et ajustez la vis de réglage qui se situe dans ou à côté de la tige du robinet, jusqu’à ce que la flamme soit petite mais régulière.

Adaptation aux différents types de gaz

Pour adapter l’appareil à un type de gaz autre que le gaz par défaut (indiqué sur la plaque signalétique située à la base de la plaque de cuisson ou sur l’emballage), remplacez les injecteurs de tous les brûleurs en procédant comme suit : 1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. 2. Dévissez les injecteurs à l’aide d’une clé à douille de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “ Caractéristiques des brûleurs et des injecteurs “). 16

! Dans le cas du brûleur DCDR mono commande, effectuer le réglage au moyen des 2 vis situées à côté de la tige du robinet (voir figure).

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement le bouton de la position de minimum à la position de maximum et vice versa à plusieurs reprises, en vérifiant que la flamme ne s’éteint pas.

4. Certains appareils sont équipés d’un système de sécurité (thermocouple). Si l’appareil ne fonctionne pas lorsque les brûleurs sont réglés sur la position de minimum, augmentez le réglage du minimum à l’aide de la vis de réglage. 5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou une substance équivalente.

• Assurez-vous que la flamme est stable et ne s’éteindra pas au moindre courant d’air.

Pour ajuster la flamme minimale : Suivez la procédure décrite dans les instructions relatives au changement de gaz utilisé. NE MODIFIEZ EN AUCUN CAS CET APPAREIL SI CE N’EST TEL QUE DÉCRIT DANS CETTE NOTICE.

! Si l’appareil est raccordé à une bouteille de gaz liquide, la vis de réglage doit être serrée au maximum.

! Une fois cette procédure terminée, remplacez l’ancienne étiquette par une étiquette indiquant le nouveau gaz utilisé. Vous pouvez vous procurer cette étiquette auprès de n’importe lequel de nos Services d’assistance. ! Au cas où la pression de gaz utilisée serait différente (ou seulement légèrement différente) de la pression recommandée, il faut installer un régulateur de pression adapté sur le tuyau d’arrivée de gaz (afin d’être en conformité avec les réglementations nationales en vigueur).

Vérifications après installation

Effectuez des vérifications après installation et assurez-vous que l’appareil fonctionne correctement et en toute sécurité avant de vous en éloigner. Testez tous les brûleurs individuellement et l’un après l’autre.

Vérification de la présente de fuite • Veillez à ce que tous les boutons de commande de gaz soient dans la position éteinte. • Veillez à ce que l’alimentation en gaz soit ouverte. • Vaporisez une solution d’eau savonneuse sur tous les raccords de l’alimentation en gaz ainsi que sur toute la longueur des tuyaux flexibles. VOUS NE DEVEZ EN AUCUN CAS UTILISER UNE FLAMME NUE AFIN DE DÉTECTER L’ÉVENTUELLE PRÉSENCE DE FUITES DE GAZ. Si des bulles apparaissent à un endroit ou un autre, coupez l’alimentation en gaz, vérifiez tous les raccords et refaites un test. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé. Vérification de la flamme Allumez chaque brûleur et vérifiez que la flamme est bleue avec le moins de jaune possible. S’il y a beaucoup de jaune, si la flamme s’éteint ou bien si la combustion est excessivement bruyante, vérifiez la pression et ajustez-la au niveau du régulateur si cela s’avère nécessaire. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé. Fonctionnement de l’allumeur Vérifiez que l’allumeur de chaque brûleur parvient à enflammer correctement le gaz. Si un allumeur ne fonctionne pas, débranchez d’abord la fiche de la prise de courant puis vérifiez que toutes les connexions électriques sont correctes. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé. Réglage du minimum Vérifiez le réglage du minimum pour chaque brûleur de la plaque de cuisson afin de vous assurer que la flamme minimale ne risque pas d’être éteinte par les courants d’air. • Allumez le brûleur. • Tournez le bouton jusqu’à la position de minimum. 17

FR FR Caractéristiques des brûleurs et des injecteurs

Gaz naturel (1,0 kPa)

Gaz liquéfié (2,75 kPa)

Diamètre des injecteurs (mm)

Diamètre des injecteurs (mm)

Raccord d'arrivée de gaz

Filetage (mâle) BSP de 1/2”

Emplacement de l'arrivée de gaz

40 mm du bord arrière

40 mm du bord latéral

A R DC S PK 640 R GH AUS.1

Caractéristiques des brûleurs et des injecteurs

Gaz naturel (1,0 kPa) Diamètre des injecteurs (mm)

Gaz liquéfié (2,75 kPa)

Diamètre des injecteurs (mm)

Brûleur wok à triple couronne

Raccord d'arrivée de gaz

Filetage (mâle) BSP de 1/2”

Emplacement de l'arrivée de gaz

40 mm du bord arrière

40 mm du bord latéral

S DC TC A PK 750 RT GH AUS.1

! Le produit a été testé conforme à la norme AS4551 18

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette. Les tables de cuisson sont équipées de réglage de puissance “ discret “ permettant de régler avec précision la flamme jusqu’à 5 niveaux différents. Grâce à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit : ●

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”. Réglage “ discret “ de la flamme Il est possible de régler à l’aide de la manette 5 niveaux de puissance pour le brûleur choisi. Pour passer d’un niveau à l’autre, il suffit de tourner la manette vers le niveau choisi. Un déclic /clic signale le passage d’un niveau à l’autre. Le niveau sélectionné est signalé par le symbole correspondant (symboles ) les et, sur les tables équipées d’afficheur, par allumage des LED (5 = puissance max. ; 1= puissance min.). Ce système assure un réglage parfait de la flamme et permet de toujours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré. Le brûleur à “ deux flammes “ Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément (uniquement dans le cas de double commande). Le brûleur étant équipé d’un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Chaque couronne composant le brûleur a sa propre manette de commande : la manette caractérisée par le symbole contrôle l’anneau extérieur; la manette caractérisée par le symbole contrôle l’anneau intérieur; Pour allumer la couronne souhaitée, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position de puissance maximale . Pour une utilisation optimale du foyer double flamme, ne jamais régler, simultanément, l’anneau du centre sur sa position minimale et l’anneau extérieur sur sa position maximale. Mono Commande : Les couronnes qui composent le brûleur ont une manette de commande. Pour allumer les deux anneaux en même temps, appuyer sur la manette en tournant dans le sens inverse des aiguilles d’une montre jusqu’au symbole (max) - (min). Pour passer à l’allumage de l’anneau du centre uniquement, appuyer sur la manette en tournant dans le sens des aiguilles d’une montre jusqu’au symbole (max ) - (min). Pour passer d’un mode à l’autre, il faut éteindre le brûleur. Pour éteindre le brûleur, appuyer sur la manette en tournant dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”).

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• D’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles. • De toujours utiliser des casseroles à fond plat et avec couvercle. • De tourner la manette dans la position minimum au moment de l’ébullition. Brûleurs

Ø Diamètre de récipients (cm)

Deux Flammes (DCDR intérieur)

Deux Flammes (DCDR extérieur)

Casseroles à utiliser sur les tables de cuisson de 60 cm

Ø Diamètre de récipients (cm)

Deux Flammes (DCDR intérieur)

Deux Flammes (DCDR extérieur)

Casseroles à utiliser sur les tables de cuisson de 75 cm

! Sur les modèles munis de grille de réduction, cette dernière ne doit être utilisée que sur le brûleur Deux flammes intérieur (DCDR intérieur), lorsque l’on utilise des récipients de diamètre inférieur à 12 cm.

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”. • Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poêle soient bien fixés et que chaque poêle soit centrée sur son brûleur. • Les poignées des poêles doivent être alignées avec les barres de support.

Les poignées des poêles doivent être positionnées de façon à ne pas dépasser de l’avant de la cuisinière.

L’aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne avec l’un des fers de la grille offrent bien sûr le maximum de stabilité.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés. • Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. • Ne laissez pas la plaque électrique allumée sans casserole dessus. • N’utilisez pas de casseroles instables ou déformées.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S’assurer que les enfants ne jouent pas avec l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat. • Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d’utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l’énergie.

Nettoyage et entretien

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation

électrique de l’appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émaillées et en verre à l’eau chaude en utilisant un peu de détergent neutre.

• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l’eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu’il ne sèche. • Nettoyez à l’eau chaude en utilisant un détergent neutre, puis essuyez à l’aide d’un chiffon doux ou d’une peau de chamois. Eliminez les résidus carbonisés à l’aide d’un produit de nettoyage spécial pour surfaces en acier inoxydable. • Nettoyez l’inox uniquement avec un chiffon doux ou une éponge. • N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer. • N’utilisez pas d’appareils de nettoyage à la vapeur. • N’utilisez pas de produits inflammables. • Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émaillées et en verre uniquement avec un chiffon doux ou une éponge.

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés. • Lavez-les à la main, à l’eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d’aliments et assurezvous qu’aucune des ouvertures des brûleurs n’est obstruée. • Rincez et séchez. • Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs. • Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur. • Sur les modèles équipés de bougies d’allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l’extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l’état de ces éléments et nettoyezles à l’aide d’un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l’aide d’un cure-dent ou d’une aiguille. ! Pour ne pas endommager le dispositif d’allumage électrique, actionnezle uniquement lorsque les brûleurs ont été remis en place..

La flamme s’éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si : • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés • il y a des courants d’air dans les environs du plan de cuisson • les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si : • le fond de la casserole est parfaitement plat • la casserole est bien placée au centre du brûleur • la position des grilles n’a pas par hasard été inversée.

! Pas besoin de retirer les grilles pour nettoyer la surface du plan de cuisson.

Grâce à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arrière. Attention à ne pas poser les grilles chaudes sur l’éventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s’abîment.

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. Le brûleur ne s’allume pas ou la flamme n’est pas uniforme. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d’air dans les environs du plan de cuisson
