Type de produit	Carte réseau Gigabit Ethernet PCI Express
Modèle	ST1000SPEXD4T (également ST1000SPEX2T, ST1000SPEX2LT)
Interface hôte	PCI Express x1 (compatible x2, x4, x8, x16)
Connecteur réseau	1 port RJ45 Ethernet
Vitesse de liaison	10/100/1000 Mbps (Gigabit Ethernet)
Indicateurs LED	LED droite : lien/activité (vert fixe = lien actif, vert clignotant = activité) ; LED gauche : vitesse (vert = 1 Gbps, orange = 10/100 Mbps)
Support de montage	Support pleine hauteur préinstallé (ST1000SPEX2LT : support profil bas)
Facteur de forme	Carte basse hauteur (Low Profile) avec support inclus
Dimensions (approx.)	120 mm x 80 mm x 21 mm
Poids (approx.)	50 g
Consommation électrique	Alimentée par le bus PCI Express (environ 2-3 W)
Systèmes d'exploitation supportés	Windows, Linux
Contenu du paquet	Carte réseau PCIe x1, support profil bas ou pleine hauteur, guide de démarrage rapide
Fonctions principales	Connectivité réseau Gigabit Ethernet, indicateurs visuels d'activité et de vitesse, support des boîtiers standard et compacts
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et non pelucheux ; éviter les liquides et produits abrasifs
Sécurité	Mise à la terre obligatoire avant manipulation ; utiliser une sangle antistatique ; manipuler par les bords
Pièces détachées et réparabilité	Non applicable (aucune pièce détachable par l'utilisateur) ; contacter le support StarTech.com en cas de panne
Informations générales	Garantie 2 ans ; conformité FCC Classe B et ISED Canada ; ne pas jeter avec les déchets ménagers (recyclage)

FOIRE AUX QUESTIONS - ST1000SPEXD4T StarTech.com

Comment installer la carte réseau ST1000SPEXD4T ?

Éteignez l'ordinateur et débranchez-le. Ouvrez le boîtier, repérez un emplacement PCI Express libre, insérez la carte en appuyant fermement, puis fixez-la avec la vis. Refermez le boîtier et rebranchez l'alimentation. Allumez l'ordinateur et installez les pilotes depuis le site de StarTech.com.

Quelle est la vitesse maximale supportée par cette carte ?

La carte supporte des vitesses de 10/100/1000 Mbps (Gigabit Ethernet). Pour atteindre 1 Gbps, assurez-vous d'utiliser un câble Cat5e ou supérieur et un équipement réseau compatible Gigabit.

Comment installer les pilotes sous Windows ?

Ouvrez un navigateur et rendez-vous sur www.startech.com/ST1000SPEXD4T. Cliquez sur l'onglet Pilotes et téléchargements, téléchargez le pilote correspondant à votre version de Windows. Extrayez le fichier et exécutez le programme d'installation.

Comment installer les pilotes sous Linux ?

Téléchargez le pilote depuis le site StarTech.com. Extrayez le contenu et suivez les instructions du fichier README.txt. Vous pouvez vérifier l'installation avec la commande 'lsmod | grep r8168'.

Pourquoi la carte n'est-elle pas détectée par l'ordinateur ?

Vérifiez que la carte est correctement insérée dans un emplacement PCI Express. Assurez-vous que le pilote est installé. Sous Windows, vérifiez le Gestionnaire de périphériques (onglet Adaptateurs réseau). Si un point d'exclamation apparaît, réinstallez le pilote.

Puis-je utiliser cette carte dans un boîtier de petite taille ?

Oui, la carte est livrée avec un support à profil bas qui remplace le support pleine hauteur standard. Il suffit de changer le support pour l'adapter aux boîtiers compacts.

Que signifient les LED sur la carte ?

La LED de droite indique le lien/activité : verte fixe = lien actif, verte clignotante = activité. La LED de gauche indique la vitesse : verte fixe = 1 Gbps, orange fixe = 10/100 Mbps.

Quelle est la garantie de ce produit ?

Ce produit bénéficie d'une garantie de 2 ans à compter de la date d'achat. Pour plus d'informations, consultez www.startech.com/warranty.

Puis-je utiliser la carte dans un emplacement PCIe x16 ?

Oui, la carte est compatible avec les emplacements PCI Express x1, x2, x4, x8 et x16. Elle fonctionnera à pleine vitesse dans tous ces emplacements.

Comment recycler ce produit ?

Ne jetez pas la carte avec les ordures ménagères. Conformément à la directive DEEE, déposez-la dans un centre de recyclage agréé pour équipements électriques et électroniques.

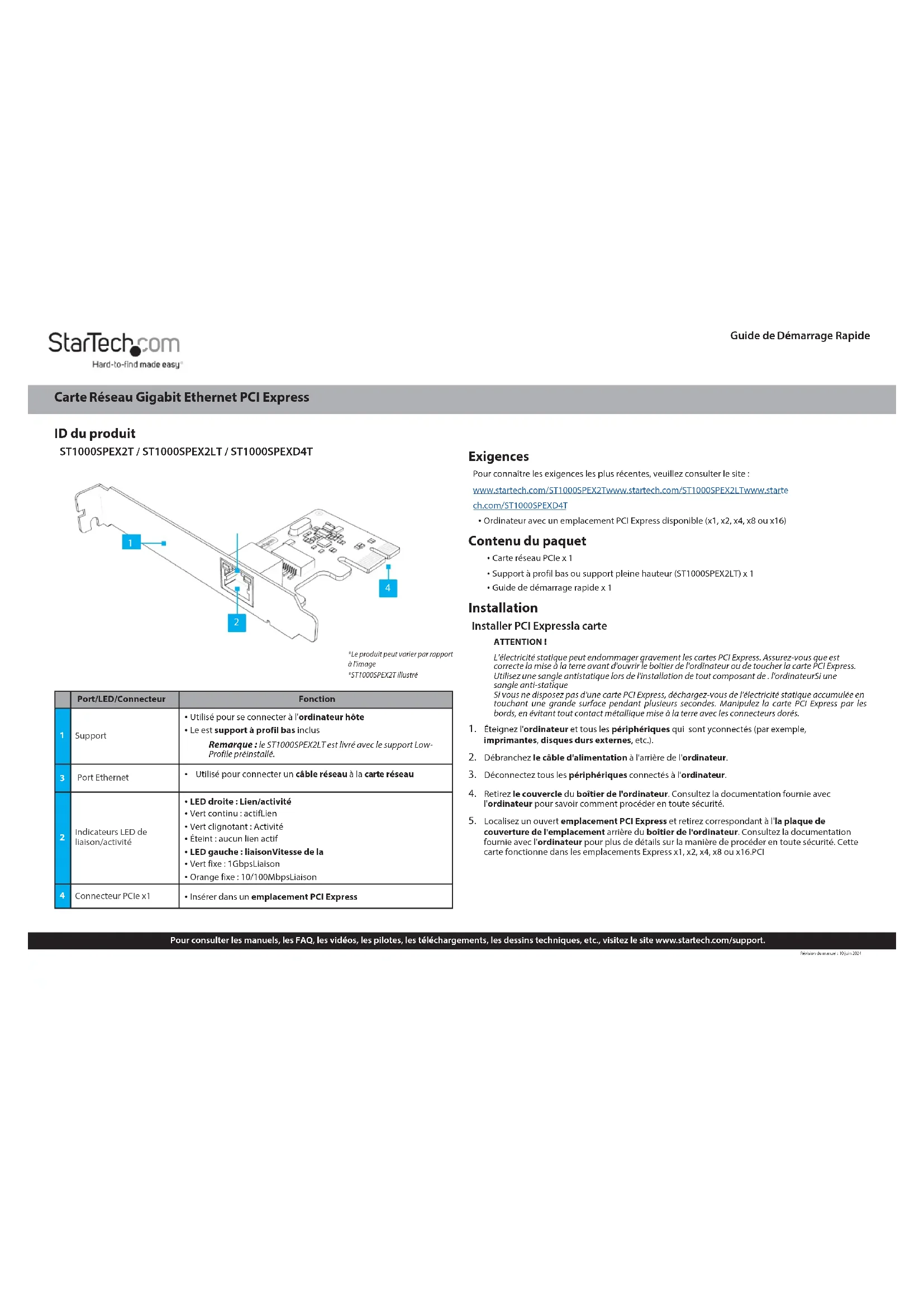

MODE D'EMPLOI ST1000SPEXD4T StarTech.com

Carte Réseau Gigabit Ethernet PCI Express

ID du produit

ST1000SPEX2T / ST1000SPEX2LT / ST1000SPEXD4T

*Le produit peut varier par rapport

à l'image

*ST1000SPEX2T illustré

	Port/LED/Connecteur	Fonction
1	Support	Utilisé pour se connecter à l'ordinateur hôteLe est support à profil bas inclusRemarque: le ST1000SPEX2LT est livré avec le support Low-Profile préinstallé.
3	Port Ethernet	Utilisé pour connecter uncâble réseauà lacarte réseau
2	Indicateurs LED de liaison/activité	LED droite:Lien/activitéVert continu:actifLienVert clignotant:ActivitéÉteint:aucun lien actifLED gauche: liaisonVitesse de laVert fixe:1GbpsLiaisonOrange fixe:10/100MbpsLiaison
4	Connecteur PCIe x1	Insérer dans un emplacement PCI Express

Exigences

Pour connaître les exigences les plus récentes, veuillez consulter le site :

- Ordinateur avec un emplacement PCI Express disponible (x1, x2, x4, x8 ou x16)

Contenu du paquet

• Carte réseau PCIe x 1
• Support à profil bas ou support pleine hauteur (ST1000SPEX2LT) x 1
• Guide de démarrage rapide x 1

Installation

Installer PCI Expressla carte

ATTENTION!

L'électricité statique peut endommager gravement les cartes PCI Express. Assurez-vous que est correcte la mise à la terre avant d'ouvrir le boîtier de l'ordinateur ou de toucher la carte PCI Express. Utilisez une sangle antistatique lors de l'installation de tout composant de . l'ordinateur Si une sangle anti-statique Si vous ne disposez pas d'une carte PCI Express, déchargez-vous de l'électricité statique accumulée en touchant une grande surface pendant plusieurs secondes. Manipulez la carte PCI Express par les bords, en évitant tout contact métallique mise à la terre avec les connecteurs dorés.

1. Éteignez l'ordinateur et tous les périphériques qui sont yconnectés (par exemple, imprimantes, disques durs externes, etc.).
2. Débranchez le câble d'alimentation à l'arrière de l'ordinateur.
3. Déconnectez tous les périphériques connectés à l'ordinateur.
4. Retirez le couvercle du boîtier de l'ordinateur. Consultez la documentation fournie avec l'ordinateur pour savoir comment procéder en toute sécurité.

5. Localisez un ouvert emplacement PCI Express et retirez correspondant à l'la plaque de couverture de l'emplacement arrière du boîtier de l'ordinateur. Consultez la documentation fournie avec l'ordinateur pour plus de détails sur la manière de procéder en toute sécurité. Cette carte fonctionne dans les emplacements Express x1, x2, x4, x8 ou x16.PCI

6. Insérez délicatement la carte PCI Express dans l'ouvert emplacement PCI Express et fixez le couvercle.

à l'arrière du boîtier de l'ordinateur.

Note : .Si la carte PCI Express doit être installée dans un boîtier de petite taille ou dans petite taille, la carte PCI Express doit être installée dans un boîtier de petite taille ou petite taille un boîtier de dans un boîtier de il peut être nécessaire de remplacer le support pleine hauteur par le support à profil bas inclus.standard préinstallé

1. Remettre couvercle sur le boîtier de l'ordinateur.
2. Rebranchez le câble d'alimentation à l'arrière de l'ordinateur.
3. Reconnectez tous les périphériques déconnectés à l'étape 3.
4. Allumez l'ordinateur et les périphériques.

Installer le pilote

1. Ouvrez un navigateur Internet et naviguez vers :
   www.startech.com/ST1000SPEX2Twww.startech.com/S
   T1000SPEX2LTwww.startech.com/ST1000SPEXD4T
2. Cliquez sur l'onglet .Pilotes et téléchargements
3. Sous Pilote(s), téléchargez le pilote correspondant à votre exploitation.système d'
4. Extraire le contenu du Driver Package
5. Exécutez le programme d'installation et suivez instructions qui s'affichent à l'écran pour terminer l'installation du

Conducteur.

Linux

1. Extraire le contenu du Driver Package.
2. Suivez les instructions d'installation du qui l'accompagne.fichier README.txt

Conformité réglementaire

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils, numériques de classe Bconformément à la partie 15 des règles de . Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. La FCC Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation , particulièrement si cet équipement provoque des interférences nuisibles à la réception de la , qui radio ou de la télévisionce peut être détenant par le longue net sur en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'réception. antenne de
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil sur une prise de courant située sur un circuit différent de celui du récepteur.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
  Tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner l'appareil. Si des câbles d'interface blindés sont fournis avecle produit, ou si des composants ou accessoires supplémentaires sont prévus pour être utilisés avec l'installation, ils doivent être utilisés pour garantir la conformité avec les réglementations de la FCC.

ISED Statement / Déclaration d'ISED

CAN ICES-003(B) / NMB-003(B)

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Cet appareil est conforme à la (aux) norme(s) (s) RSS exemptéede licence de l'ISED Canada. Son fonctionnement est soumis aux deux conditions suivantes (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences susceptibles d'entrainer un fonctionnement indésirable de l'appareil.

Cet appareil numérique de la classe B est conforme à la horme NMB-003 du Canada.

Le présent appareil est conforme aux CNR d'ISDE Canada applicables aux appareils radio exempts de licence. L'exploitation est

Vérifier l'piloteinstallation du

Fenêtres

1. Accédez au gestionnaire de périphériques.
2. Sous Adaptateurs réseau, cliquez avec le bouton droit de la souris sur Realtek PCIe GbE Family Controller et cliquez sur Propriétés.
3. Confirmez que le pilote est installé et qu'il fonctionne comme prévu.

Linux

1. Exécutez Ismod | grep r8168 à partir de la commandeligne de
2. Vérifiez que le .pilote est présent dans la commandeligne de

autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Directive de DEEE l'UE

Les produits StarTech.com ne doivent pas être jetés avec les ordures ménagères. StarTech.com Les produits doivent être mis au rebut dans un recyclage d'équipements électriques et électroniques agréécentre de. En collectant et en recyclant les déchets, vous contribuez à préserver les ressources naturelles et vous vous assurez que le produit est mis au rebut d'une saine et respectueuse de l'environnement.manière

Informations sur la garantie

Ce produit bénéficie d'une deux ans.garantie de

Pour de plus amples informations sur les conditions de garantie des produits, veuillez consulter le site .www.startech.com/warranty

Limitation de la responsabilité

En aucun cas la responsabilité de StarTech.com Ltd. et StarTech.com USA LLP (ou de leurs dirigeants, administrateurs, employés ou agents) ne pourra être engagée pour des dommages (directes ou indirects, spéciaux, punitifs, accessoires, consécutifs ou autres), des pertes de profits, des pertes de revenus, des pertes d'emploi, des pertes de revenus, des pertes de revenus, des pertes de revenus, des pertes de revenus, des pertes de revenus, des pertes d'exploitation ou les pertes pécuniaires, résultant de l'utilisation du produit ou liés à celle-ci, dépassent le prix réel payé pour le Certains États n'pas autorisent l'exclusion ou la limitation des dommages . accessoires ou indirectsSi de telles lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration peuvent ne pas s'appliquer à vous.
