Type de produit	Adaptateur IDE vers CompactFlash
Marque	StarTech.com
Modèle	IDE2CF
Dimensions (approx.)	5.5 x 3.0 x 1.0 cm
Poids (approx.)	15 g
Alimentation	+5 V via connecteur IDE 40 broches (broche 20), connecteur IDE 44 broches, ou connecteur d'alimentation disquette (SP4)
Fonctions principales	Convertit un port IDE (40 ou 44 broches) en slot CompactFlash ; supporte les modes Maître, Esclave, et sélection par câble ; compatible CF Type I/II et MicroDrive
Connecteurs	1x IDE 40 broches (CN3), 1x IDE 44 broches SFF (CN4), 1x alimentation disquette SP4 (CN5), 1x slot CompactFlash (CN2)
Indicateurs LED	LED1 : détection carte CF ; LED2 : activité lecture/écriture ; LED3 : alimentation
Réglages des jumpers	JP1 : sélection source alimentation CF ; JP2 : sélection tension (+5.0V ou +3.3V) ; JP3 : mode Maître/Esclave
Compatibilité électrique	Interface ATA ; tension CF configurable 3.3V ou 5V
Systèmes d'exploitation supportés	Indépendant du système d'exploitation (reconnu comme disque dur standard)
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon sec non pelucheux ; ne pas utiliser de liquides ou aérosols
Sécurité	Prendre des précautions contre les décharges électrostatiques (ESD) lors de la manipulation ; installation dans un boîtier d'ordinateur hors tension
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; en cas de problème, contacter le support technique
Informations générales	Garantie : 2 ans ; certification FCC classe B

FOIRE AUX QUESTIONS - IDE2CF StarTech.com

Quels types de cartes CompactFlash sont compatibles ?

L'adaptateur prend en charge les cartes CompactFlash Type I et Type II, ainsi que les MicroDrive.

Comment configurer le mode Maître/Esclave ?

Utilisez le jumper JP3. Position 1-2 (par défaut) pour Maître/Simple, position 2-3 pour Esclave.

Quelle tension d'alimentation choisir pour la carte CF ?

La plupart des cartes CompactFlash fonctionnent en 5V. Réglez JP2 sur 1-2 pour +5.0V. Si votre carte nécessite 3.3V, mettez JP2 sur 2-3.

Comment connecter l'adaptateur à mon ordinateur ?

Branchez un câble ruban IDE 40 ou 44 broches entre le connecteur approprié de l'adaptateur (CN3 pour 40 broches, CN4 pour 44 broches) et le contrôleur IDE de la carte mère. Alimentez via le connecteur SP4 (alimentation disquette) ou via l'IDE 44 broches.

Que signifie la LED rouge allumée en permanence ?

La LED1 (détection de carte) est allumée lorsqu'une carte CompactFlash est correctement insérée. Si elle clignote ou est éteinte, vérifiez l'insertion et les jumpers d'alimentation.

Puis-je utiliser un MicroDrive avec cet adaptateur ?

Oui, le MicroDrive est compatible. Assurez-vous que l'alimentation est suffisante (le MicroDrive consomme plus qu'une carte CF standard). Utilisez de préférence le connecteur d'alimentation disquette.

L'adaptateur nécessite-t-il des pilotes ?

Non, l'adaptateur est reconnu comme un périphérique ATA standard. Votre système d'exploitation le verra comme un disque dur. Aucun pilote supplémentaire n'est nécessaire.

Comment alimenter l'adaptateur si mon IDE 40 broches ne fournit pas le 5V ?

Utilisez le jumper JP1 position 1-2 (par défaut) pour alimenter via le connecteur d'alimentation disquette (CN5) ou l'IDE 44 broches. Si votre carte mère VIA EPIA utilise la broche 20 de l'IDE 40 broches, placez JP1 sur 2-3.

Ma carte CF n'est pas détectée, que faire ?

Vérifiez : 1. Insertion correcte de la carte. 2. Jumper JP1 en position adéquate. 3. Câble IDE bien branché. 4. Tension CF correcte via JP2. 5. Mode Maître/Esclave non conflictuel avec d'autres périphériques.

Quelle est la durée de la garantie ?

StarTech.com offre une garantie de 2 ans sur ce produit, couvrant les défauts de matériaux et de fabrication. Pour plus d'informations, visitez www.startech.com/support.

MODE D'EMPLOI IDE2CF StarTech.com

Adaptateur IDE Brochage 40/44 vers Compact Flash SSD

IDE2CF

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• Adaptateur IDE2CF
• Guide d'Installation

Configuration Requise

- Système informatique avec Canal IDE disponible 40 ou 44 broches

Installation

1. Insérez la carte CompactFlash dans la fente CN2 sur l'adaptateur.
2. Modifiez les paramètres des jumpers pour correspondre à votre configuration.
3. Montez l'adaptateur à l'intérieur de votre boîtier d'ordinateur.
4. Connectez le câble ruban IDE 40 ou 44 broches depuis votre contrôleur IDE jusqu'au connecteur approprié sur l'adaptateur.
5. Branchez le connecteur d'alimentation disquette (SP4) depuis votre source d'alimentation jusqu'au connecteur CN5 de l'adaptateur.

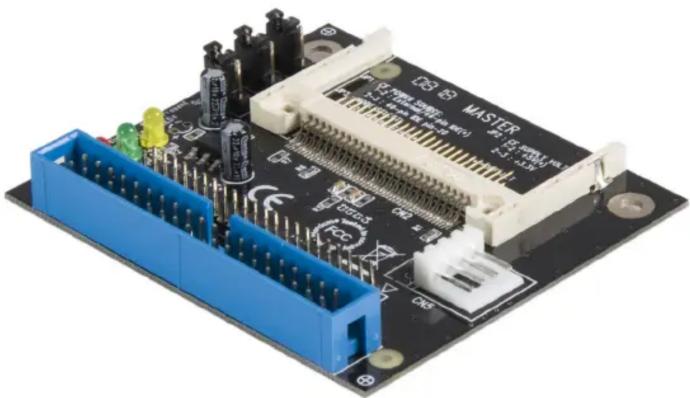

Réglages des Jumpers ('Cavaliers')

JP1 – Sélection de la source d'alimentation CompactFlash :

1-2 *	Connecteur d'alimentation externe (CN5) ou IDE SFF 44-broches (CN4)
2-3	Broche 20 du Connecteur IDE standard 40-broches (CN3), pour les cartes mères séries VIA EPIA

JP2 – Sélection du voltage CompactFlash :

1-2 * +5.0V

2-3 +3.3V

JP3 – Sélection du mode CompactFlash :

1-2 * Master/Single

2-3 Esclave

• CN2 – Interface CompactFlash (Mode Master/Single)
• CN3 – Connecteur IDE 40-broches (pas : 2.54 mm)
• CN4 – Connecteur IDE SFF 44-broches (pas : 2.0 mm)
• CN5 – Connecteur d'alimentation Disquette
• LED1 – Indicateur de détection de Carte CompactFlash
• LED2 – Indicateur d'Activité Lecteur/Écriture
  • LED3 – Indicateur d'alimentation

Spécifications

Interface Bus ATA
Connecteurs	IDE 40-broches,IDE 44-broches,Alimentation disquette SP4,Emplacement carte CF
Indicateurs LED	Alimentation,Détection de Carte,Activité
CompatibilitéCompactFlash	CF Type I et II, Micro-Drive

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
