HC 2090G - Réfrigérateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur LIEBHERR HC 2090G, capacité de 209 litres, classe énergétique A++
Dimensions	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	Poids net : 70 kg
Type de froid	Froid statique
Nombre de tiroirs	3 tiroirs pour le congélateur
Utilisation	Idéal pour un usage domestique, stockage de produits frais et surgelés
Entretien	Dégivrage manuel recommandé, nettoyage régulier des surfaces internes
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - HC 2090G LIEBHERR

Que faire si le réfrigérateur LIEBHERR HC 2090G ne refroidit pas correctement ?

Vérifiez si le thermostat est réglé à la bonne température. Assurez-vous que les ventilations ne sont pas obstruées et que la porte se ferme correctement. Si le problème persiste, débranchez l'appareil pendant quelques minutes et rebranchez-le.

Comment nettoyer le réfrigérateur LIEBHERR HC 2090G ?

Débranchez l'appareil avant de le nettoyer. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur et l'extérieur. Évitez les produits abrasifs. Séchez soigneusement avant de rebrancher.

Pourquoi y a-t-il de l'eau qui s'accumule au fond du réfrigérateur ?

Cela peut être dû à un bouchon dans le système de drainage ou à une porte mal fermée. Vérifiez le drainage et assurez-vous que les aliments ne bloquent pas l'ouverture.

Le réfrigérateur fait des bruits étranges, que dois-je faire ?

Des bruits tels que des cliquetis ou des bourdonnements peuvent être normaux. Cependant, si le bruit est fort ou inhabituel, vérifiez si l'appareil est de niveau et s'il y a des objets en contact avec les ventilateurs.

Comment régler la température du réfrigérateur LIEBHERR HC 2090G ?

Utilisez le panneau de commande pour ajuster la température. Réglez-le entre 3 °C et 5 °C pour le compartiment réfrigérateur et entre -18 °C et -15 °C pour le compartiment congélateur.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous que la porte est bien fermée, car l'éclairage s'éteint lorsque la porte est fermée.

Comment dégivrer le réfrigérateur LIEBHERR HC 2090G ?

Débranchez l'appareil et retirez tous les aliments. Laissez la glace fondre naturellement ou utilisez un récipient pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Y a-t-il un mode éco sur le réfrigérateur LIEBHERR HC 2090G ?

Oui, le réfrigérateur est équipé d'un mode éco qui permet d'optimiser la consommation d'énergie. Activez-le via le panneau de commande.

Comment savoir si le réfrigérateur est en panne ?

Si le réfrigérateur ne refroidit pas, si l'éclairage ne fonctionne pas et si vous entendez des bruits anormaux, il peut y avoir un problème. Contactez le service clientèle pour une assistance.

MODE D'EMPLOI HC 2090G LIEBHERR

réfrigérateur-congélateur

NoFrost avec IceMaker

F élicitations pour votre achat. Le fait d'avoir choisi cet appareil signifie que vous souhaitez profiter de tous les avantages de la technologie d'avant-garde de réfrigération, qui vous garantit une qualité supérieure, une longue vie de votre appareil et une excellente fiabilité.

Les caractéristiques de votre appareil ont été conçues pour vous faciliter la vie - en tout temps.

Cet appareil a été fabriqué avec des matériaux recyclables, avec un processus sans risque pour l'environnement et ensemble nous contribuons activement à la préservation de notre environnement.

Pour vous familiariser avec tous les avantages de votre nouvel appareil, veuillez lire consciencieusement l'information dans ces instructions d'utilisation.

Nous sommes certains que vous serez satisfait de votre nouvel appareil.

Avantages supplémentaires

• Sans CFC
• Circuit réfrigérant optimisé par l'énergie
• Isolation efficace sur le plan énergétique
• Basse consommation d'énergie
• Commandes électroniques faciles à utiliser
  • Affichage des fonctions en marche
• La température peut être contrôlée dans une certaine gamme de température, quelle que soit la température ambiante
• Les compartiments réfrigérateur et congélateur se dé givrent automatiquement - aucun besoin de passer du temps à dégivrer

- Grande capacité nette du réfrigérateur

- Fonctions variables et pratiques

- Étagères de rangement en verre trempé

- Grande capacité nette du congélateur

• Fabrique à glaçons automatique

- Filtre à eau pour garantir la bonne qualité de l'eau lors de la fabrication des glaçons

- Alarme d'augmentation de la température du congé lateur

- Alarme de porte ouverte sonore

- Écran Panne de courant/FrostControl

- Les aliments frais peuvent être congelés rapidement si besoin est

- Tous les tiroirs sont adaptés à la congélation rapide

- Poignées de transport intégrées sur le boîtier de l'appareil

- Roulettes de transport

- Facile à nettoyer

- Cet appareil est certifié conforme aux normes de l'organisation Star-K pour le Sabbat. Il peut donc être utilisé durant les fêtes religieuses. Pour plus d'informations, veuillez consulter le site Star-K sur Internet : www.star-k.org.

Table des matières Page

Veuillez lire et suivre ces instructions 27
California Proposition 65....27
Évacuation de l'appareil usagé.... 27
Évacuation de cet appareil 28
Évacuation du matériel d'emballage.... 28
Consignes importantes de sécurité.... 28
Fluide frigorigène R600a 30
La sécurité et l'électricité.... 30
Contraintes de sécurité.... 30
Filtre à eau ....31
Installation du filtre à eau....31
Oter le filtre à eau....31

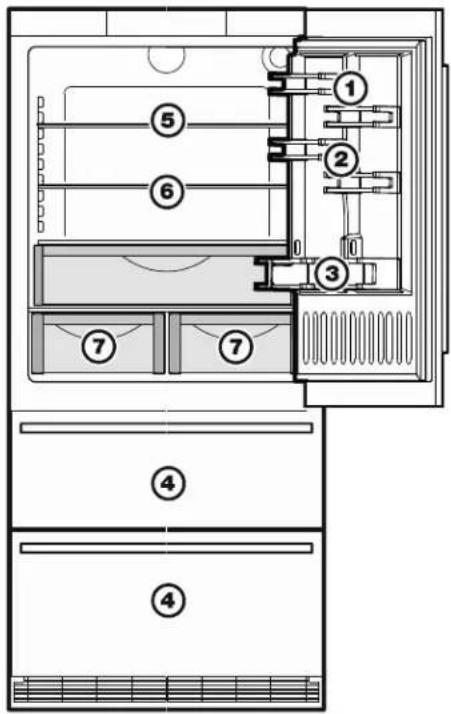

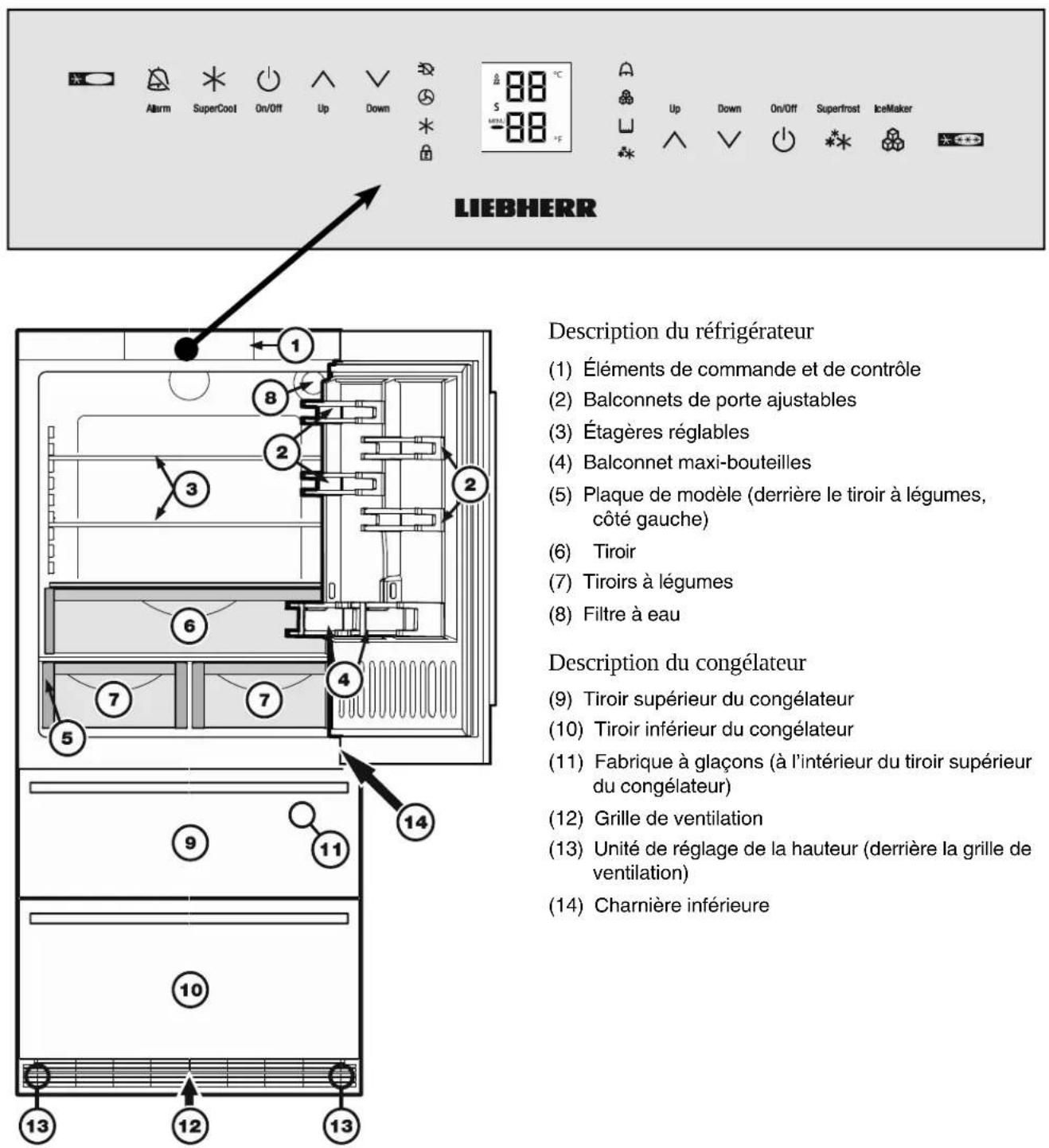

Description de l'appareil et de ses aménagements .... 32

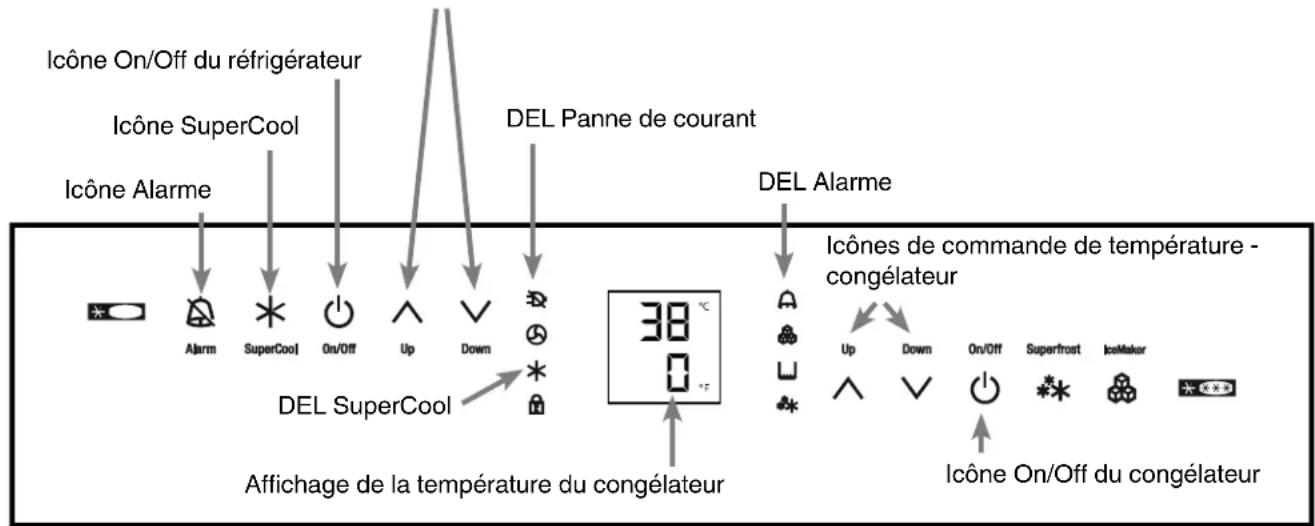

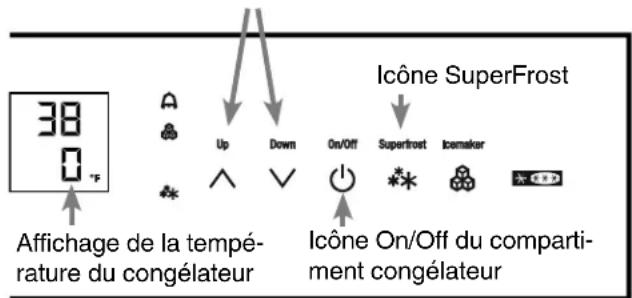

Éléments de fonctionnement et de contrôle.... 33
Mise en marche et arrêt de l'appareil 34
Mode Configuration 36
Mode Configuration 38
Disposer les aliments.... 40

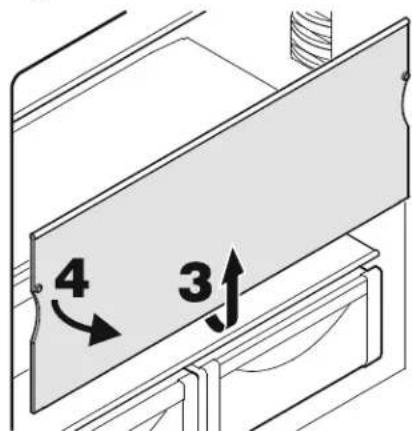

Installation des étagères.... 40
Éclairage intérieur....41
Description du compartiment congélateur 42

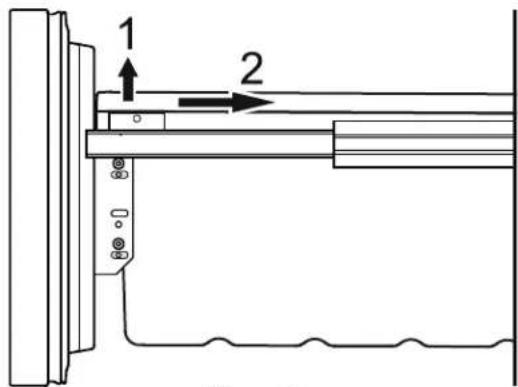

Retirer les récipients du compartiment congélateur ... 42
Congélation.... 43

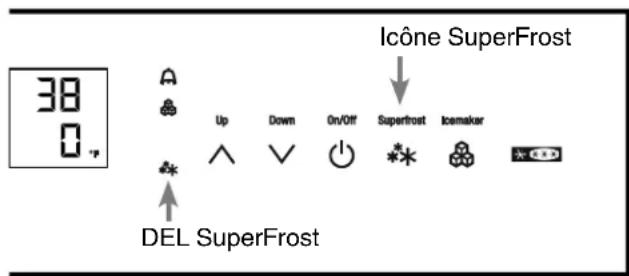

Congeler avec Superfrost.... 43
Congélation et rangement 43
Recommandations et consignes de sécurité relatives à l'utilisation de la fabrique à glaçons automatique..... 44

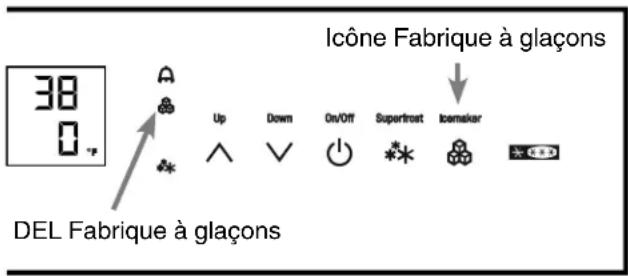

Mise en marche et arrêt de la fabrique à glaçons ..... 44
Description de la fabrique à glaçons 44
Dégivrage....45
Nettoyage 45

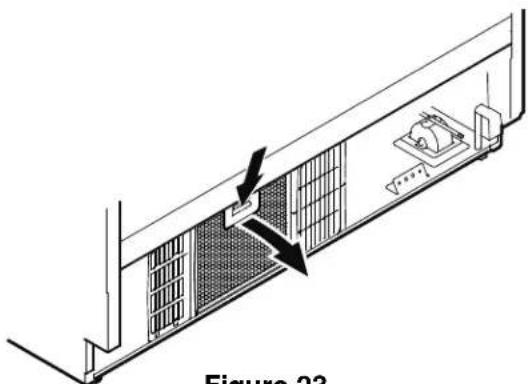

Nettoyage du filtre à air 46
Conseils pour les périodes de vacances ....47
Recherche des pannes.... 48
Recherche des pannes sur la fabrique à glaçons.....49

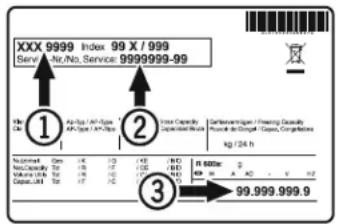

Service clientèle.... 49
Information de l'appareil.... 49

IMPORTANT

Tous les types et modèles sont sujets à des améliorations permanentes. Le fabricant se réserve le droit d'apporter toute modification dans le design, l'équipement et la technologie.

Veuillez lire et suivre ces instructions

Ce manuel d'instructions contient des indications de danger, des avertisse ments et des précautions à prendre.

Ces informations sont importantes afin de garantir une installation et un fonctionnement sûrs et efficaces.

Toujours lire les indications de dangers, les avertissements et les précautions à prendre et agir en conséquence!

Indique un danger qui provoquera potentiellement des blessures graves, voire la mort, si des précautions ne sont pas prises.

Un avertissement indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou de graves blessures.

Attention indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures modérées ou mineures.

IMPORTANT

Ceci souligne l'information spécialement pertinente à une installation et un fonctionnement sans problème.

- AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, notamment le phtalate de diisononyle (DINP), qui est classé comme cancérigène dans l'État de Californie, et le phtalate de diisodécyle (DIDP), qui est connu dans l'État de Californie pour provoquer des anomalies congénitales ou d'autres problèmes de reproduction. Vous trouverez plus d'informations à l'adresse www.P65Warnings.ca.gov

Évacuation de l'appareil usagé

Un enfant risque de s'y trouver enfermé.

L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé.

Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant «quelques jours seulement».

Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant l'évacuation d'appareils usagés:

• Enlevez les portes.
• Laissez les étagères en place afin qu'aucun enfant ne puisse grimper à l'intérieur.
• Coupez le cordon d'alimentation de l'appareil mis au rebut. Jetez-le à part.
• Veillez à vous conformer aux exigences locales d'évacuation des appareils.
• Contactez votre entreprise locale de ramassage des ordures pour obtenir de plus amples renseignements.

Évacuation de cet appareil

Cet appareil contient des gaz inflammables à l'intérieur de son circuit de réfrigération et dans les mousses isolantes.

Contactez la municipalité ou la société responsable de l'évacuation dans votre région pour des renseignements sur la manière approuvée d'évacuer ou de recycler cet appareil.

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertisse- ment ne concerne que le recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

AVERTISSEMENT : Risque d'incendie / matériaux inflammables. Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.

Évacuation du matériel d'emballage

L'emballage est destiné à protéger l'appareil et les composants individuels pendant le transport; il est fabriqué à partir de matériaux recyclés.

■ AVERTISSEMENT !

Tenez l'emballage à l'écart des enfants. Les feuilles et les sacs de polythène peuvent provoquer une suffocation!

Veuillez disposer des matériaux d'emballage si des installations de recyclage sont disponibles.

Consignes importantes de sécurité

• AVERTISSEMENT: les prises d'air de l'enceinte de l'appareil ou de la structure encastrée doivent être dégagées en tout temps.
• AVERTISSEMENT: ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer le dégivrage que ceux recommandés par le fabricant.
• AVERTISSEMENT: ne pas endommager le circuit de frigorigène.
• AVERTISSEMENT: le cordon d'alimentation ne doit pas être endommagé lors de l'installation de l'appareil.
• AVERTISSEMENT: les prises/répartiteurs multiples ainsi que d'autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et utilisés à l'arrière des appareils.
• AVERTISSEMENT: risque de blessure par électrocution! Des pièces sous tension se trouvent sous le cache. L'éclairage intérieur DEL ne doit être remplacé ou réparé que par le service clientèle ou par du personnel spécialisé formé à cet effet.
• AVERTISSEMENT: risque de blessure pouvant être provoqué par l'ampoule DEL. L'intensité lumineuse de l'éclairage DEL correspond à la classe de risque RG 2. Si le cache est défectueux: ne jamais regarder directement l'éclairage à travers des lentilles optiques. La vision risque en effet d'être abîmée.
• AVERTISSEMENT: cet appareil doit être fixé conformément aux consignes du manuel d'utilisation et d'entretien (instructions de montage) afin d'éviter les dangers dus à une mauvaise stabilité.
• AVERTISSEMENT: Ne pas utiliser d'appareil électrique à l'intérieur des compartiments de stockage des aliments, sauf s'ils sont du type recommandé par le fabricant.
• Toute réparation et tout travail effectué sur

l'appareil doit être confié au service clientèle. Tout travail non autorisé risque de mettre l'utilisateur en danger. Cette consigne s'applique également au remplacement du cordon d'alimentation. Les composants et les cordons d'alimentation doivent être remplacés uniquement par des composants identiques installés par du personnel d'entretien autorisé par le fabricant.

• Ne pas utiliser le coup-de-pied, les tiroirs, les portes, etc. comme marchepied ou comme support.
• Cet appareil ne s'adresse pas aux personnes (et enfants) présentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas stocker de substances explosives telles que des aérosols avec un propulseur inflammable dans cet appareil.
• Afin d'éviter tout accident matériel ou corporel, faire installer l'appareil par 4 personnes.
• Après déballage, vérifier que l'appareil n'est pas endommagé. En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.
• Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfri-gérés/congelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).
• Pour éviter tout risque d'intoxication alimen-

taire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

• Les réparations et interventions au niveau de l'appareil doivent être effectuées uniquement par le service clientèle ou par du personnel spécialisé formé à cet effet. Cette consigne s'applique également au remplacement du cordon d'alimentation.
• Les réparations et interventions au niveau de l'appareil doivent être effectuées uniquement lorsque l'appareil est visiblement débranché.
• Respecter scrupuleusement les consignes de ce manuel concernant la mise en place, le raccordement électrique et l'évacuation de l'appareil.
• En cas de panne, débrancher l'appareil ou désactiver le fusible.
• Pour débrancher le cordon d'alimentation du secteur, saisir exclusivement la prise. Ne pas tirer sur le câble.
• Pour les appareils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.
• L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil à l'extérieur ou dans des endroits humides non à l'abri de projections d'eau.
• Ne pas utiliser l'éclairage intérieur DEL pour l'éclairage de pièces. L'éclairage intérieur DEL situé dans l'appareil sert exclusivement d'éclairage à l'intérieur de l'appareil.
• Éviter toute flamme vive ou source d'allumage à l'intérieur de l'appareil.
• Veiller à ce que les boissons alcoolisées et autres récipients contenant de l'alcool soient bien fermés avant de les entreposer.

Fluide frigorigène R600a

AVERTISSEMENT!

Le fluide frigorigène R600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide frigorigène risque de s'enflammer.

La sécurité et l'électricité

Connector cet appareil à un circuit 15 ou 20 A, 110-120 V CA, qui est mis à la terre et protégé par un disjoncteur ou un fusible.

Nous recommandons d'utiliser un circuit dédié à cet appareil pour prévenir une surcharge du circuit et l'interruption de son fonctionnement.

Cet appareil est équipé d'une fiche à 3 broches polarisée (avec mise électrique à la terre) pour vous protéger contre les risques d'électrocution éventuels.

Si la prise murale est du type à deux broches, demander à un électricien qualifié de la remplacer par une prise à trois broches mise à la terre conforme aux normes électriques en vigueur.

■ AVERTISSEMENT !

Risque d'électrocution.

Mise électrique à la terre requise.

- Ne pas enlever la broche ronde de mise à la terre de la fiche.

- Ne pas utiliser de rallonge électrique ou d'adaptateur sans mise à la terre (deux broches).

- Ne pas utiliser de cordon d'alimentation effiloché ou endommagé.

- Ne pas utiliser de barre multiprise.

Ne pas suivre ces instructions pourrait provoquer un incendie, une électrocution ou la mort.

Contraintes de sécurité

Cet appareil est destiné à être utilisé dans des applications domestiques et similaires.

Est prise en compte, par exemple, l'utilisation

• dans les cuisines du personnel, les pensions de famille,
• par les clients de maisons de campagne, hôtels, motels et autres hébergements,
• par les traiteurs et services semblables dans le commerce de gros.

IMPORTANT

L'appareil n'est pas conçu pour un usage extérieur.

L'appareil est réglé pour fonctionner dans des li mites de température ambiante spécifiques en fonc tion du climat.

La classe climatique indique la température ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

Classi e climatique Température ambiante

SN-T 50 °F à 109 °F (10 °C à 43 °C)

IMPORTANT

Ne pas utiliser l'appareil en dehors de la plage de température indiquée.

• Le circuit de réfrigération a été testé pour les fuites.
• L'appareil respecte les normes de sécurité courantes
  CAN/CSA C22.2 No. 60335-2-24 / UL 60335-2-24
  CAN/CSA C22.2 No. 60335-1 / UL 60335-1

Nous vous recommandons de nettoyer l'appareil avant de le mettre en service. Voir „Nettoyage“.

Laissez fonctionner l'appareil pendant plusieurs heures avant de le remplir.

AVERTISSEMENT!

Ne laissez pas les enfants jouer avec cet appareil. Les enfants ne doivent pas grimper, s'asseoir ou se mettre debout sur les étagères ou la porte.

Ne pas suivre ces instructions pourrait provoquer la mort ou des blessures graves.

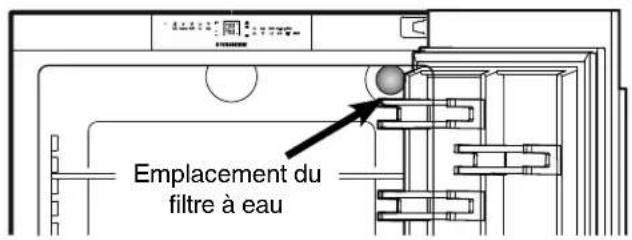

Filtre à eau - Figure 1

Avant de mettre en marche l'appareil, installer le filtre à eau fourni dans la paroi arrière intérieure du compartiment réfrigérateur afin de garantir la bonne qualité des glaçons et d'éviter que des solides tels que le sable ne s'introduisent dans le circuit d'eau.

Emplacement du filtre à eau

Figure 1

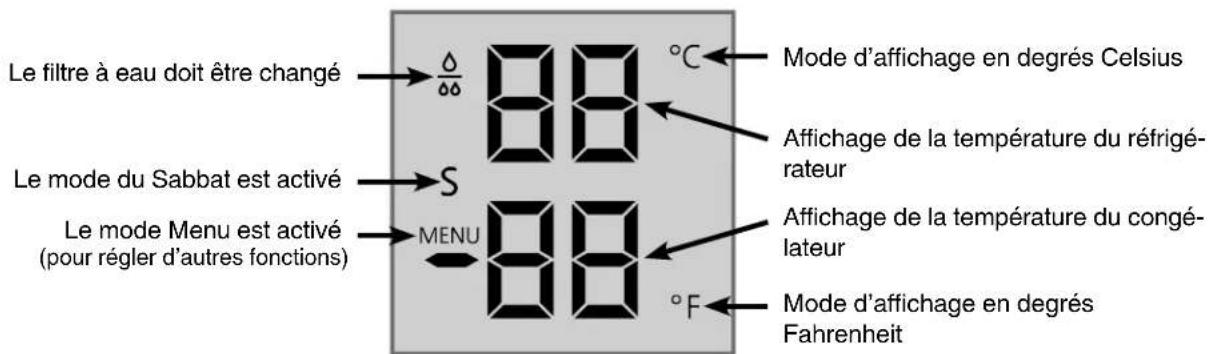

Remplacer le filtre lorsque le symbole représentant une goutte apparaît sur l'écran de température. Vous pouvez vous procurer les filtres auprès du concessionnaire ou distributeur Liebherr.

38 0 °F ↑ △ ∞ O D

AVERTISSEMENT

Afin d'éviter le risque de prolifération bactérienne, le filtre à eau doit être changé lorsque le symbole représentant une goutte d'eau apparaît sur l'écran !

REMARQUE IMPORTANTE

Il n'est pas nécessaire de fermer l'arrivée d'eau lors du retrait ou de la pose du filtre à eau.

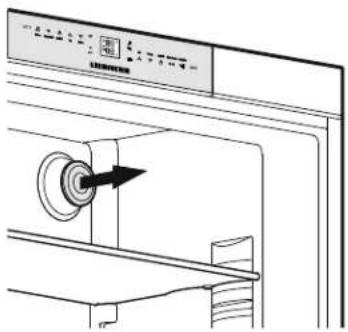

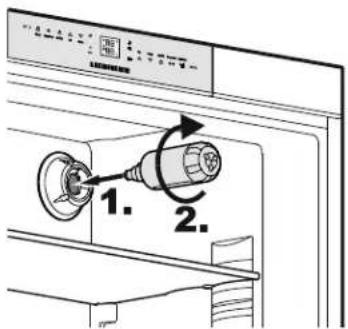

Installation du filtre à eau -

Figure 2, Figure 3

1. Oter le cache de la prise du filtre.

1. Insérer le filtre et le tourner à 90° dans le sens des aiguilles d'une montre.

1. 2.

Figure 3

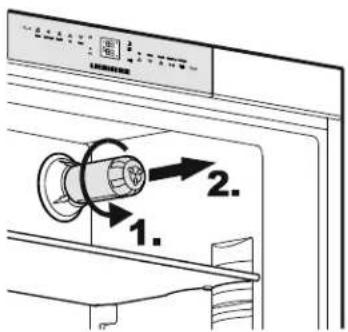

Oter le filtre à eau - Figure 4

1. Tourner le filtre à 90° dans le sens inverse des aiguilles d'une montre et le retirer.

Description de l'appareil et de ses aménagements - Figure 5

LIEBHERR Description du réfrigérateur (1) Éléments de commande et de contrôle (2) Balconnets de porte ajustables (3) Étagères réglables (4) Balconnet maxi-bouteilles (5) Plaque de modèle (derrière le tiroir à légumes, côté gauche) (6) Tiroir (7) Tiroirs à légumes (8) Filtre à eau Description du congélateur (9) Tiroir supérieur du congélateur (10) Tiroir inférieur du congélateur (11) Fabrique à glaçons (à l'intérieur du tiroir supérieur du congélateur) (12) Grille de ventilation (13) Unité de réglage de la hauteur (derrière la grille de ventilation) (14) Charnière inférieure

Figure 5

Description du réfrigérateur

(1) Éléments de commande et de contrôle
(2) Balconnets de porte ajustables
(3) Étagères réglables
(4) Balconnet maxi-bouteilles
(5) Plaque de modèle (derrière le tiroir à légumes, côté gauche)
(6) Tiroir

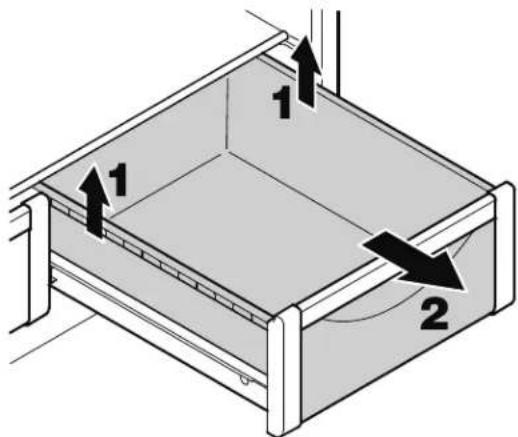

(7) Tiroirs à légumes
(8) Filtre à eau

Description du congélateur

(9) Tiroir supérieur du congélateur
(10) Tiroir inférieur du congélateur

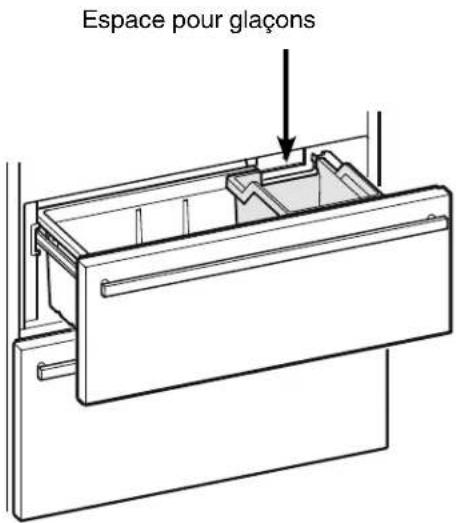

(11) Fabrique à glaçons (à l'intérieur du tiroir supérieur du congélateur)

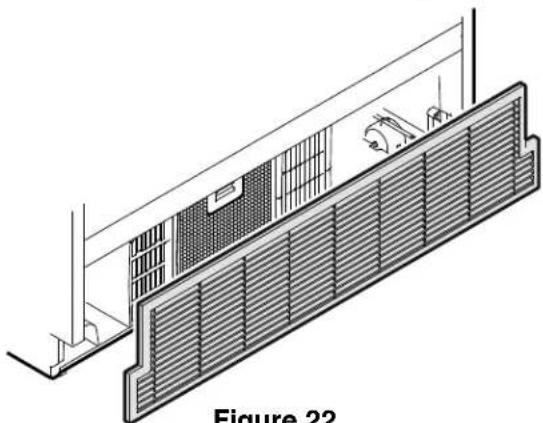

(12) Grille de ventilation
(13) Unité de réglage de la hauteur (derrière la grille de ventilation)
(14) Charnière inférieure

Éléments de fonctionnement et de contrôle - Figure 6, Figure 7

Le bandeau de commande électronique dispose de la nouvelle « Technologie de touche capacitive ». Chaque fonction peut être activée d'une simple pression du doigt sur les icônes de commande.

Le point de contact précis se trouve entre le symbole et l'inscription On/Off

Icônes de commande du réfrigérateur Icônes de contrôle de l'appareil Icônes de commande du congélateur Alarm SuperCool On/Off Up Down 88 S 88 LIEBHERR Up Down On/Off Superfrost IceMaker

Figure 6

Icônes de commande du réfrigérateur

Alarme désactivée (réfrigérateur et congélateur)

Supercool

Réfrigérateur On/Off

Commande de la température Up (pour augmenter la tempé- rature du réfrigérateur)

Commande de la température Down (pour réduire la tempéra- ture du réfrigérateur)

lcônes de contrôle de l'appareil

DEL Panne de courant

DEL Filtre à air Lorsque cette DEL s'allume, cela signifie que le filtre à air de la plinthe coup de pied doit être nettoyé.

DEL Supercool

DEL Sécurité enfants

DEL Alarme

DEL Fabrique à glaçons on

DEL Superfrost

Icônes de commande du congélateur

Commande de la température Up (pour augmenter la tempé- rature du congélateur)

Commande de la température Down (pour réduire la température du congélateur)

Congélateur On/Off

Superfrost

Fabrique à glaçons On/Off

Ecran de température et de contrôle

Le filtre à eau doit être changé Le mode du Sabbat est activé Le mode Menu est activé ( pour régler d'autres fonctions ) Δ δδ S MENU 88 °C Mode d'affichage en degrés Celsius Affichage de la température du réfrigé- rateur Affichage de la température du congé- lateur °F Mode d'affichage en degrés Fahrenheit

Figure 7

Mise en marche et arrêt de l'appareil - Figure 8

Nettoyer l'appareil avant de le mettre en marche pour la première fois. Voir Nettoyage.

Ne remplissez pas le compartiment congélateur avec des aliments congelés tant que la température n'est pas au moins à 0°F / -18°C. Le réfrigérateur et le congélateur peuvent fonctionner indépendamment l'un de l'autre.

1. Mettre en MARCHE :

Appuyer sur l'icône On/Off du réfrigérateur

et l'icône On/Off du congélateur

pour que les écrans de température s'allument.

L'éclairage intérieur s'allume si l'une des portes du réfrigérateur ou l'un des tiroirs du congélateur est ouvert.

1. ARRÊT : pour mettre le réfrigérateur ou le congélateur à l'arrêt, appuyer sur l'icône On/Off correspondante pendant environ 3 secondes jusqu'à ce que l'affichage de température et les éclairages intérieurs s'éteignent.

Réglage de la température - Figure 8

L'appareil est préréglé pour un fonctionnement normal. Nous recommandons les températures de 38°F (3°C) dans le réfrigérateur et de 0°F (-18°C) dans le congélateur.

Pour diminuer la température :

Appuyer sur l'icône DOWN à gauche pour réduire la température du réfrigérateur et sur l'icône DOWN à droite pour réduire la température du congélateur.

Pour augmenter la température :

Appuyez sur l'icône UP à gauche pour augmenter la température du réfrigérateur et à droite pour augmenter la température du congélateur.

1. Lorsque vous entrez la température, la température réglée clignote sur l'écran.
2. Lorsque vous appuyez sur les icônes de réglage de température pour la première fois, le réglage le plus récent s'affiche.
3. Vous pouvez modifier les réglages par paliers de 1°F (1°C) en appuyant brièvement sur les icônes. Si vous maintenez la touche appuyée, le réglage de la température changera plus rapidement.
4. Environ cinq secondes après que la touche est relâchée, l'écran affiche automatiquement la température de congélation ou de réfrigération actuelle.
5. Il est possible de changer les températures :

- Dans le réfrigérateur entre 36°F et 44°F (2°C et 6°C) et

- Dans le congélateur entre -15^ et 7^ (-27°C et -14°C).

Icônes de commande de température - réfrigérateur

Icône On/Off du réfrigérateur Icône SuperCool Icône Alarme DEL SuperCool Up Down DEL Panne de courant DEL Alarme 38 °C Affichage de la température du congélateur Icônes de commande de température - congélateur Up Down On/Off Superfrost IceMaker Icône On/Off du congélateur

Figure 8

Affichage de température - Figure 8

Pendant le fonctionnement normal, les réglages suivants seront affichés :

• la température moyenne du réfrigérateur,
• la température des aliments surgelés la plus chaude.

Lorsqu'il est mis en service pour la première fois ou lorsque l'appareil est chaud, des tirets apparaissent sur l'écran de température du congélateur jusqu'à ce que la température atteigne 32°F (0°C) dans le compartiment congélateur.

Il faut entre trois et huit heures pour que la température requise, 0°F ou 38°F (-18°C ou 3°C), soit atteinte et affichée en permanence sur l'écran, selon les conditions ambiantes et le réglage de température.

L'écran clignote :

• si vous modifiez la température ou
• si la température s'élève de plusieurs degrés, indiquant la perte de froid, c.-à-d. si on place des aliments frais, « chauds » dans le congélateur ou si on enlève ou reconditionne des aliments surgelés, la température risque de s'élever pendant une courte durée en raison de l'air chaud qui entre dans le congélateur.
• Si « F1 » à « F5 » apparaît à l'écran, l'appareil est défectueux. Adressez-vous alors à votre service à la clientèle, en indiquant l'affichage que vous avez observé.

Écran Panne de courant/FrostControl - Figure 8

Si la DEL Panne de courant - s'allume, cela signifie que la température du congélateur a trop augmenté durant les dernières heures ou les derniers jours en raison d'une panne de courant. L'affichage de température du congélateur clignote simultanément.

• Si vous appuyez maintenant sur l'icône Alarme, la température la plus élevée enregistrée pendant la panne de courant s'affiche.
• Vérifier la qualité des aliments au cas ou ils se seraient réchauffés ou même décongelés.
• La température la plus élevée s'affiche pendant une minute approximativement. Ensuite, la température actuelle du congélateur s'affiche à nouveau.
  Il est possible d'éteindre l'affichage en appuyant plusieurs fois sur l'icône Alarme.

Alarme sonore - Figure 8

L'alarme sonore permet de pro téger les aliments surgelés et d'économiser de l'énergie.

Le signal de l'alarme sonore s'éteint en appuyant sur l'icône Alarme.

Alarme porte ouverte

Cette alarme retentit toujours si la porte est restée ouverte plus de 180 s environ. Vous pouvez l'éteindre tant que la porte est ouverte. En refermant la porte, vous réactivez la fonction d'alarme.

Alarme élévation de température

L'alarme sonore retentit toujours lorsque la température du congélateur n'est pas assez basse. L'affichage de la température et la DEL Alarme clignotent simultanément.

Causes possibles :

• des produits frais ont été introduits dans le congélateur alors qu'ils étaient encore chauds,
• une quantité excessive d'air chaud ambiant s'est introduite dans le congélateur pendant que vous rangiez ou sortiez vos produits.
• une panne dans l'appareil.
  L'affichage de la température clignotera tant que l'incident détecté par l'alarme ne sera pas éliminé.
  L'affichage arrêtera ensuite de clignoter et sera permanent, réactivant automatiquement la fonction d'alarme sonore.

En appuyant sur l'icône Supercool, le compartiment réfrigérateur passe en refroidissement maximal. Il est recommandé, surtout si on souhaite refroidir rapidement une quantité importante d'aliments, de boissons, d'ali ments qui viennent d'être cuits ou de repas.

- Mettre en MARCHE : appuyer brièvement sur l'icône Supercool pour que la DEL x'allume. La température du réfrigérateur descend à sa valeur la plus basse.

IMPORTANT

La fonction Supercool consomme légèrement plus d'énergie. Toutefois, après environ six heures, le réfrigérateur revient automatique ment en fonctionnement normal qui con-somme un minimum d'énergie. Si besoin est, il est possible d'arrêter la fonction Supercool plus tôt.

- Mettre sur ARRÊT : appuyer de nouveau sur l'icône Supercool jusqu'à ce que la DEL* soit éteinte.

Mode Configuration - Figure 9

En mode Configuration, vous pouvez activer les fonctions suivantes :

5 = Mode du Sabbat

C = Sécurite enfants

F = Remise à zéro de l'icône Gouttes

= Test fonctionnel de la fabrique à glaçons (pour le personnel d'entretien seulement)

E = Quantité d'eau pour le bac à glaçons

□ = TMode affichage de température

H = Témoin du chauffage du joint de la porte

n = Réinitialisation de la DEL Filtre à air

Comment activer le mode Configuration - Figure 9

- Appuyer sur l'icône Superfrost pendant environ cinq secondes.

- La DEL Superfrost** s'allume pendant 5 secondes.

- Après 5 secondes, 5 clignote sur l'écran.

A présent, l'appareil est en mode Configuration.

Vous pouvez sélectionner les fonctions du mode Configuration en appuyant sur les icônes Up/Down du compartiment congélateur.

Remarque

En mode Configuration, l'affichage clignote en continu.

Sortir du mode Configuration :

- Appuyer sur l'icône On/Off du compartiment congélateur. L'appareil repasse en mode normal de fonctionnement.

5 = Mode du Sabbat

Cette caractéristique tient compte des exigences religieuses lors du Sabbat et des Fêtes. Lorsque le mode du Sabbat est activé, certaines fonctions des commandes électroniques sont mises en arrêt.

La porte peut être ouverte et fermée en tout temps.

• L'éclairage reste éteint.
- Le ventilateur de refroidissement reste comme il se trouve: s'il est en marche, il reste en marche, et s'il est en arrêt, il reste en arrêt.
- Il n'y a pas d'alarme de porte.
- Il n'y a pas d'alarme de température.
- Les cycles de dégivrage sont indépendants du nombre de fois et du temps d'ouverture de la porte.
- L'appareil va revenir en mode du Sabbat suite à une panne d'électricité.

Comment activer le mode du Sabbat

- Activer le mode Configuration en appuyant sur l'icône SuperFrost pendant 5 secondes.

- L'affichage indique 5.

- Appuyer sur l'icône SuperFrost.

- Appuyer de nouveau sur l'icône SuperFrost.

- L'affichage indique - Le mode du Sabbat est activé.

- Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

Le mode Sabbat se désactive automatiquement après 120 heures s'il n'a pas été désactivé manuellement auparavant.

Comment désactiver le mode du Sabbat

- Activer le mode Configuration en appuyant sur l'icône SuperFrost pendant 5 secondes.

- L'affichage indique 5.

- Appuyer sur l'icône SuperFrost.

- Appuyer de nouveau sur l'icône SuperFrost.

- Le symbole5 → [S MENU 5] n'est plus affiché, le mode du Sabbat est désactivé.

- Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

C = Sécurite enfants

La sécurité enfants sert à éviter que l'appareil ne soit arrêté par inadvertance.

Comment activer la sécurité enfants

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce qu'c s'affiche sur l'écran de température du congélateur.
  • Appuyer sur l'icône Superfrost.
• Appuyer de nouveau sur l'icône Superfrost.
• La DEL 🔒 s'allume et la sécurité enfants est activée.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

- L'affichage indique → c l

Comment désactiver la sécurité enfants

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Superfrost.
• Appuyer de nouveau sur l'icône Superfrost.
• La DEL 📄 s'éteint. La sécurité enfants est désactivée.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

- L'affichage indique → c̃

- L'affichage indique → -c0

F = Remise à zéro de l'icône Gouttes

Après avoir changé le filtre d'eau, il est nécessaire de remettre à zéro l'icône Gouttes affichée.

Comment remettre à zéro l'icône Gouttes

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce qu'F s'affiche sur l'écran de température du congélateur.
  • Appuyer sur l'icône Superfrost.
• Appuyer de nouveau sur l'icône Superfrost.
  • L'icône Gouttes disparaît.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

- L'affichage indique → F0

- L'affichage indique → "F"

= Test fonctionnel de la fabrique à glaçons

Activation par le personnel d'entretien seulement.

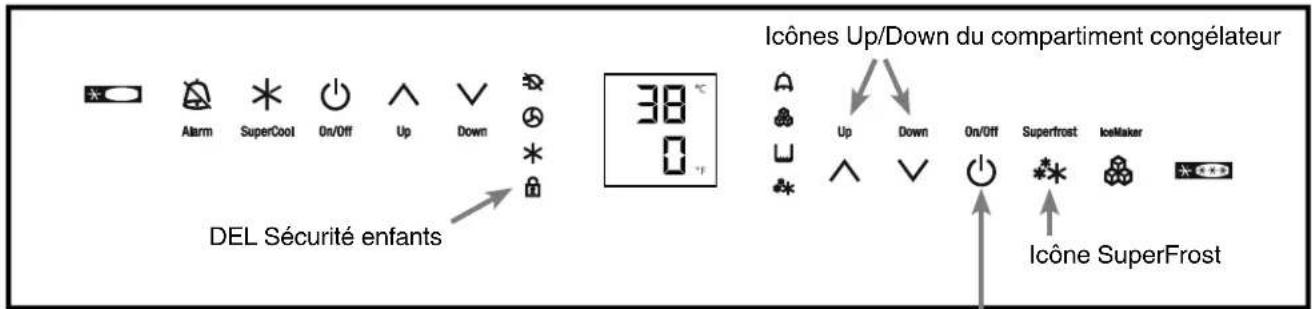

Alarm SuperCool On/Off Up Down DEL Sécurité enfants 38° 0 ° Icônes Up/Down du compartiment congélateur Up Down On/Off Superfrost IceMaker Icône SuperFrost

Figure 9
Icône On/Off du compartiment congélateur

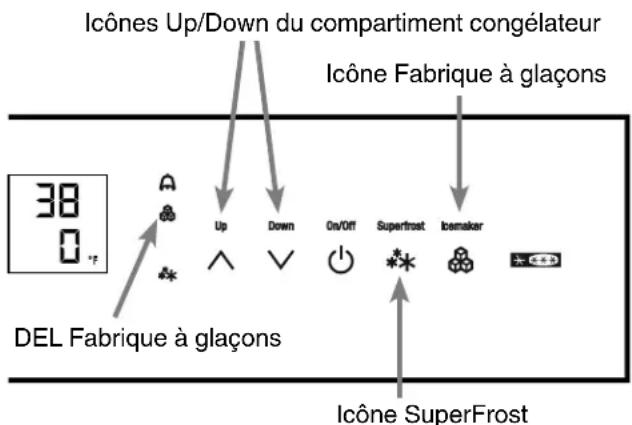

Mode Configuration - Figure 10

E = Quantité d'eau pour le bac à glaçons

Si les glaçons produits par la fabrique à glaçons sont trop petits, il est possible de régler la quantité d'eau introduite.

Comment régler la quantité d'eau

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce qu'E s'affiche sur l'écran de température du congélateur.
• Appuyer sur l'icône Superfrost.
• Appuyer sur l'icône Up du compartiment congélateur jusqu'à ce qu'E 4 s'affiche.

IMPORTANT

Ne pas augmenter de plus d'un point. Si la valeur réglée est trop élevée, le bac à glaçons peut déborder.

• Appuyer de nouveau sur l'icône Superfrost.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

Vérifier la taille des glaçons durant les jours suivants. Si les glaçons sont encore trop petits, veuillez suivre les étapes décrites précédemment.

□ = Mode affichage température

Vous pouvez sélectionner l'unité de température affichée en degrés Fahrenheit ou en degrés Celsius.

Remarque

Le réglage en usine est en degrés Fahrenheit.

Comment changer l'affichage de température en degrés Celsius

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce que □ s'affiche sur l'écran de température du congélateur.
• Appuyer sur l'icône Superfrost.
• Appuyer de nouveau sur l'icône Superfrost.
• La température s'affiche maintenant en degrés Celsius.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

- L'affichage indique → oC

Remarque

Pour revenir à l'affichage de température en degrés Fahrenheit, suivre les étapes ci-dessus.

H = Témoin du chauffage au niveau de la charnière inférieure

Si de l'eau de condensation se forme dans la zone de la charnière inférieure ou sur la plaque de base entre le réfrigérateur et le congélateur, augmenter la puissance de l'élément de chauffage situé derrière la plaque de base.

Le réglage en usine est sur HR = puissance moyenne.

Comment changer la puissance de l'élément de chauffage

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce qu'H s'affiche sur l'écran de température du congélateur.
• Appuyer sur l'icône Superfrost.

- Appuyer sur les icônes Up/Down du compartiment congélateur pour procéder à la sélection

HR = Quand il y a peu de condensation

H I = Quand il y a beaucoup de condensation

H0 = Chauffage éteint

• Appuyer sur l'icône Superfrost pour choisir la valeur désirée.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

Remarque

Dans des conditions ambiantes normales, aucune condensation ne se forme. Une humidité élevée et une température ambiante basse aident à prévenir la formation de condensation.

n = Réinitialisation de la DEL Filtre à air

Après le nettoyage du filtre à air de la plinthe coup de pied, réinitialiser la DEL Filtre à air. Pour savoir comment nettoyer le filtre à air, se référer au chapitre « Nettoyage ».

Comment réinitialiser la DEL Filtre à air

• Activer le mode Configuration en appuyant sur l'icône Superfrost pendant 5 secondes.
• Appuyer sur l'icône Down du compartiment congélateur jusqu'à ce qu'n s'affiche sur l'écran de température du congélateur.
• Appuyer sur l'icône Superfrost.

- L'affichage indique → n0

- L'affichage indique La DEL Filtre à air s'éteint.

• Appuyer de nouveau sur l'icône Superfrost.
• Sortir du mode Configuration en appuyant sur l'icône On/Off du compartiment congélateur.

Icônes Up/Down du compartiment congélateur

38 0 °F Up Down On/Off Icône SuperFrost Superfrost Icemaker Affichage de la température du congélateur Icône On/Off du compartiment congélateur

Figure 10

Disposer les aliments - Figure 11

Installation des étagères

Pour sortir le tiroir à légumes

Sortir complètement le tiroir, le saisir à l'arrière et le soulever - Figure 12.

Pour mettre le tiroir à légumes en place

Reposer le tiroir sur les glissières. Les glissières doivent être complètement sorties et doivent arriver en butée de la façade du tiroir. Glisser le tiroir.

(1) Beurre, fromage
(2) Œufs, canettes, boissons, bouteilles
(3) Récipients d'une contenance d'1 gallon
(4) Produits congelés, glaçons
(5) Viande et saucisses, produits laitiers
(6) Aliments cuits au four, repas précuits
(7) Fruits, légumes, salades

IMPORTANT

• Les liquides et les aliments qui émettent ou absorbent les odeurs doivent toujours être recouverts ou conservés dans des boîtes fermées.
• Veiller à ce que vos alcools forts soient bien fermés et les conserver verticalement.
• Les fruits, les légumes et les salades peuvent être stockés dans le tiroir sans emballage.

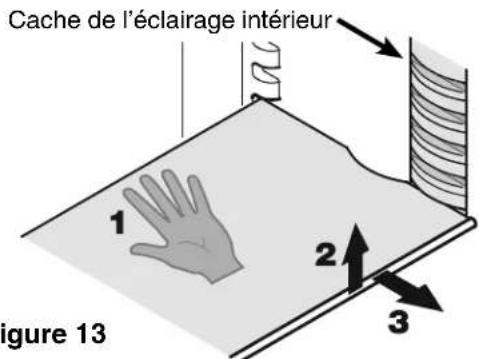

Repositionner les étagères - Figure 13 Remarque

Risque d'endommagement par les arêtes vives. Endommagement des surfaces/étagères en verre. Insérer les étagères en verre avec précaution.

1. Tenir l'étagère dans votre main afin d'éviter qu'elle ne bascule vers l'arrière lors du déplacement.
2. Soulever le devant de l'étagère.
3. Déplacer l'étagère vers l'avant pour aligner l'évidement circulaire de l'étagère avec le cache de l'éclairage intérieur.
4. Soulever l'étagère vers le haut ou l'abaisser et la replacer dans la position souhaitée.

Cache de l'éclairage intérieur Figure 13

Figure 13

Retirer les étagères - Figure 14

1. Suivre les trois premières étapes décrites au chapitre ci-dessus.
2. Abaisser l'étagère et l'arrêter juste au-dessus du tiroir à légumes supérieur.
3. Déplacer l'avant de l'étagère vers le haut jusqu'à ce que l'étagère soit en position verticale.
4. Retirer l'étagère en la tirant du côté gauche.

Afin d'éviter toute chute lors du déplacement, tenir l'étagère avec les deux mains.

4 3↑

Figure 14

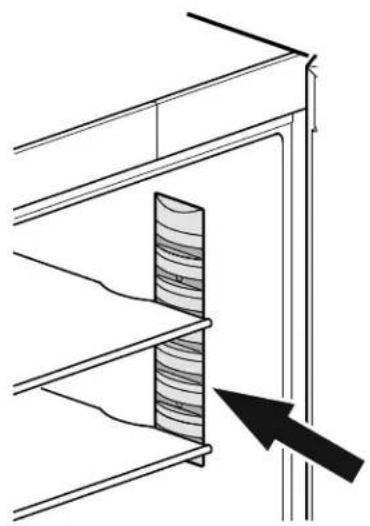

Éclairage intérieur

L'éclairage intérieur est situé à gauche, à droite et en haut du compartiment réfrigérateur (Figure 15) et au-dessus de chaque tiroir dans le compartiment congélateur. Il s'allume si l'une des portes ou si l'un des tiroirs du congélateur est ouvert.

La lumière s'éteint automatiquement si l'une des portes ou l'un des tiroir du congélateur est ouvert depuis environ 15 minutes. L'alarme sonore se déclenche simultanément.

L'intensité lumineuse de l'éclairage DEL correspond à la classe laser 1/1M.

IMPORTANT

Le cache de l'éclairage ne peut être retiré que par le service clientèle.

Risque d'affection oculaire.

Lorsque le cache est retiré, ne jamais regarder directement l'éclairage à travers des lentilles optiques.

Description du compartiment congé- lateur

La fabrique à glaçons se trouve dans le tiroir supérieur du côté droite.

Les glaçons tombent de la fabrique à glaçons dans le tiroir.

Le tiroir supérieur est séparé par un panneau de séparation pour le stockage des glaçons dans la partie droite du tiroir (Figure 16).

Si vous avez besoin de plus d'espace pour le stockage des glaçons, retirer le panneau de séparation vers le haut et le réinsérer dans le rail adjacent (Figure 16).

Si vous avez besoin de la totalité du volume du tiroir supérieur pour congeler et stocker des aliments, éteindre la fabrique à glaçons (consulter le chapitre "Mise en marche et arrêt de la fabrique à glaçons").

Le tiroir inférieur est prévu pour congeler et stocker des aliments. Des glaçons peuvent aussi être stockés dans ce tiroir.

Espace pour glaçons

Figure 16

Retirer les récipients du compartiment congélateur

Les récipients des deux tiroirs du compartiment congélateur peuvent être retirés.

- Désenclipser les coins gauche et droit du récipient en le tirant vers le haut (1) - Figure 17.

- Pousser le récipient vers l'arrière (2) - Figure 17.

1 2

Figure 17

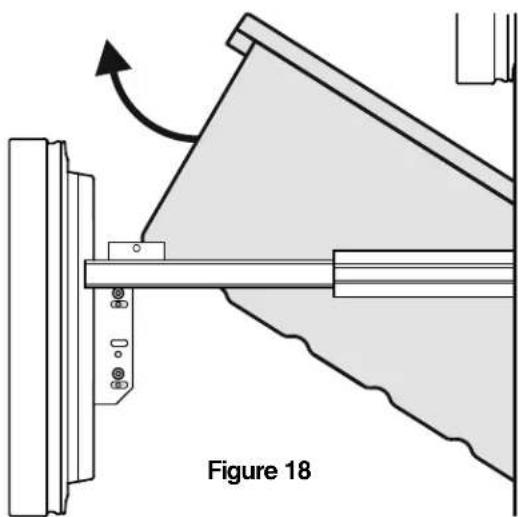

- Basculer le récipient et le retirer - Figure 18.

Réinstaller le récipient en exécutant la procédure dans l'ordre inverse.

Congélation

Les aliments frais doivent être congelés complète ment et aussi rapidement que possible. Cela est possible avec la fonction Superfrost et assure que la valeur nutri tionnelle, l'apparence et le goût des aliments restent intacts.

Congeler avec Superfrost - Figure 19

• Appuyer un court instant sur l'icône Superfrost pour que la DEL siallume.
• Attendre 24 heures.
• Placer ensuite les aliments frais à l'intérieur du congélateur.
• La fonction Superfrost s'arrête automa tique ment au bout de 30 (au plus tard 65) heures en fonction de la quantité d'aliments rangés dans le congélateur.

Le processus de congélation est maintenant terminé, la DEL * Superfrost s'éteint et le congélateur revient à un fonctionnement normal qui consomme un minimum d'énergie.

IMPORTANT

Il est conseillé de ne pas activer la fonction Superfrost :

• pour placer des aliments surgelés dans le congélateur ;
• pour congeler jusqu'à environ 4-1/2 lb (2 kg) d'aliments frais par jour.

38 0 Up Down On/Off Superfrost Icône SuperFrost DEL SuperFrost

Figure 19

Congélation et rangement

• Emballer les aliments surgelés dans des sacs de congélation ou des boîtes en plastique, métal ou aluminium réutilisables.
• Ne pas laisser les aliments frais devant être congelés entrer en contact avec les aliments déjà congelés. Veiller à ce que les paquets soient secs pour éviter qu'ils ne se collent entre eux.
• Toujours écrire la date et le contenu sur le paquet et ne pas dépasser le temps de stockage indiqué pour les aliments. Ceci permet d'éviter le gâchis.

- Emballer les aliments que vous congelez vous-même en quantité que vous allez utiliser dans votre ménage. Pour assurer que les aliments se congèlent rapidement, chaque paquet ne doit pas dépasser les quantités suivantes :

- fruits, légumes : jusqu'à 2-1/4 lb (1 kg) ;

- viande : jusqu'à 5-1/2 lb (2,5 kg).

- Ne pas congeler des bouteilles ou des canettes qui contiennent des boissons gazéifiées, car elles risquent d'exploser. Les boissons peuvent être refroidies rapidement, toutefois il faudra sortir les bouteilles du congélateur après une heure maximum.

- Ne sortir que la quantité d'aliments devant être décongelés. Faire cuire les aliments déjà décongelés le plus rapidement possible. Les aliments congelés peuvent être décongelés de différentes façons :

- dans un four à micro-ondes

- dans le réfrigérateur : la meilleure façon de décon-geler les aliments, car les chances de bactéries sont moindres. Utiliser cette méthode pour les aliments à forte densité comme les rôtis et la volaille.

Recommandations et consignes de sécurité relatives à l'utilisation de la fabrique à glaçons automatique

• La fabrique à glaçons sert exclusivement à la production de glaçons correspondant aux besoins des ménages.
• Les réparations et interventions au niveau de la fabrique à glaçons doivent être effectuées uniquement par le service après-vente ou par du personnel spécialisé formé à cet effet.
• Les trois premiers lots de glaçons ne doivent ni être consommés, ni utilisés. Cette règle s'applique aussi bien lors de la mise en service qu'après une mise hors service prolongée de l'appareil.
• Le fabricant se dégage de toute responsabilité pour des dommages résultant des équipements ou des conduites d'eau situés entre l'électrovanne et le raccordement à l'eau domestique.
• La fabrique à glaçons ne produira des glaçons que si le compartiment congélateur fonctionne et si les deux tiroirs du congélateur sont complètement fermés.

Mise en marche et arrêt de la fabrique à glaçons (Figure 20)

Mettre en marche la fabrique à glaçons

- Appuyer sur l'icône Fabrique à glaçons afin d'allumer la DEL Fabrique à glaçons.

Arrêter la fabrique à glaçons

Si vous n'avez pas besoin de glaçons, la fabrique à glaçons peut être mise hors fonction indépendam ment du congélateur.

- Appuyer sur l'icône Fabrique à glaçons pour éteindre la DEL Fabrique à glaçons.

Fabrique à glaçons durant les vacances

Consulter le chapitre "Conseils pour les périodes de vacances".

Description de la fabrique à glaçons

Après la mise en service, il faut attendre jusqu'à 24 heures pour que les glaçons soient fabriqués.

Les glaçons tombent de la fabrique à glaçons dans le tiroir (consulter le chapitre "Description du compartiment congélateur").

IMPORTANT

Veiller à ce que les trois premiers lots de glaçons ne soient ni utilisés, ni consommés.

Lorsque les glaçons atteignent un certain niveau dans le tiroir, l'appareil cesse automatiquement de produire des glaçons.

L'appareil fabrique entre 100 et 120 glaçons en 24 heures à une température de 0°F (-18°C) à l'intérieur du congélateur.

Pour obtenir une capacité maximale d'environ 150 glaçons en 24 heures, activer la fonction SuperFrost.

Il faut savoir que cette fonction augmente la consommation d'énergie car le compresseur fonctionne alors en permanence.

Remarque

Si le voyant DEL Fabrique à glaçons clignote, c'est que la fabrique à glace n'est pas alimentée en eau. Vérifier si le robinet d'arrêt d'eau de l'alimentation en eau est ouvert.

Idênes Up/Down du compartiment congélateur Idêne Fabrique à glaçons 38 0.7 DEL Fabrique à glaçons Up Down On/Off Superfrost Ibemaker Idêne SuperFrost

Figure 20

Dégivrage

Compartiment réfrigérateur

Le compartiment réfrigérateur est à dégivrage automatique. L'eau de dégivrage qui se forme sur la paroi arrière est évacuée et recueillie dans un bac au dos de l'appareil, d'où elle s'évapore ensuite sous l'effet de la chaleur dissipée par le compresseur.

Compartiment congélateur

Le système NoFrost dégivre automatiquement le compartiment congélateur. Toute l'humidité est collectée sur l'évaporateur et gèle ; elle se dégivre et s'évapore régulièrement.

Nettoyage

AVERTISSEMENT!

• Pour éviter toute blessure éventuelle due à une électrocution, veiller à dé brancher le cordon d'alimentation ou déclencher le disjoncteur avant de nettoyer l'appareil.
• Afin d'éviter toute blessure ou d'abîmer l'appareil, ne pas utiliser d'appareils de nettoyage à vapeur pour nettoyer l'appareil.
• Afin d'éviter un court circuit lors du nettoyage de l'appareil, s'assurer que l'eau ne pénètre pas dans les composants électriques. Ne pas utiliser une éponge ou un chiffon trop humide.

Ne pas utiliser d'éponges abrasives ou de tampon métallique à récurer. Ne pas utiliser de produits nettoyants concentrés et ne jamais utiliser de nettoyants abrasifs ou acides ou de solvants chimiques.

- Retirer tous les aliments des compartiments réfrigérateur et congélateur et les stocker provisoirement dans un endroit frais. Stocker les aliments congelés dans d'autres congélateurs si c'est possible.

• Retirer les balconnets de porte comme à la Figure 21.

- Retirer les tiroirs à légumes comme à la Figure 12.

- Retirer les étagères en verre comme à la Figure 14.

• Retirer les récipients des tiroirs du compartiment congélateur comme aux Figures 17 et 18.
• Un mélange d'eau tiède et de produit vaisselle est conseillé pour nettoyer l'appareil et les équipements intérieurs.

IMPORTANT

Ne pas nettoyer les équipements intérieurs dans le lave-vaisselle. Les bordures de ces éléments pourraient se défaire.

• Essuyer bien l'appareil avec un chiffon.
• Ne pas endommager ou enlever la plaque de modèle à l'intérieur de l'appareil. Elle est très importante en cas de réparations.
• Installer tous les équipements intérieurs et remettre les aliments dans l'appareil.
• Mettre en marche l'appareil.

Instructions de nettoyage pour les panneaux avec une surface en acier inoxydable

Gardez l'aspect neuf de l'acier inoxydable en nettoyant celui-ci tous les mois avec un produit de nettoyage ou d'entretien d'acier inoxydable de bonne qualité. Des produits de nettoyage ou de traitement de haute qualité sont disponibles dans le commerce.

Ne pas nettoyer avec des tampons metalliques abrasifs ou de la paille de fer. N'utilisez pas des produits de nettoyage non conçus pour l'utilisation sur l'acier inoxydable, tels que les produits de nettoyage du verre, du carrelage ou des surfaces. Ces types de produits de nettoyage peuvent endommager la surface de façon permanente.

Nettoyage du filtre à air

- Ouvrir le tiroir inférieur du congélateur et retirer la grille de ventilation en la tirant vers l'avant - Figure 22.

- Presser le bouton du filtre à air vers le bas, faire basculer le filtre vers l'avant puis le retirer - Figure 23.

• Nettoyer le filtre au lave-vaisselle ou à la main avec de l'eau tiède et un produit vaisselle.
• Réinstaller le filtre à air en exécutant la procédure dans l'ordre inverse.
  • Installer la grille de ventilation.
• Installer tous les équipements intérieurs et remettre les aliments dans l'appareil.
• Mettre en marche l'appareil.
• Réinitialiser la DEL Filtre à air. Se référer au chapitre Mode Configuration - = Réinitialiser la DEL Filtre à air.

Conseils pour les périodes de vacances (Figure 24)

Vacances courtes

Il est inutile de mettre le réfrigérateur et le congé lateur hors tension en cas d'absence inférieure à quatre semaines.

• Arrêter l'arrivée d'eau de la fabrique à glaçons.

  Lorsque le voyant DEL Fabrique à glaçons commence à clignoter, l'eau qui reste dans le conduit d'alimentation en eau se trouve dans la fabrique à glaçons.

• Laisser la fabrique à glaçons allumée et en marche durant une journée pour que les glaçons restant soient éjectés.
• Appuyer sur l'icône Fabrique à glaçons pour éteindre le voyant DEL Fabrique à glaçons.
• Déplacer tous les glaçons vers la partie droite du tiroir ou vers le tiroir inférieur.
• Consommer toutes les denrées périssables.
  • Congeler les autres produits.

Vacances prolongées

En cas d'absence supérieure ou égale à un mois:

• Arrêter l'arrivée d'eau de la fabrique à glaçons.

  Lorsque le voyant DEL Fabrique à glaçons commence à clignoter, l'eau qui reste dans le conduit d'alimentation en eau se trouve dans la fabrique à glaçons.

• Laisser la fabrique à glaçons allumée et en marche durant une journée pour que les glaçons restant soient éjectés.
• Appuyer sur l'icône Fabrique à glaçons pour éteindre le voyant DEL Fabrique à glaçons.
• Retirer tous les glaçons du tiroir et les éliminer.
• Retirer tous les aliments des compartiments réfrigérateur et congélateur.
• Mettre hors tension les compartiments réfri gé rateur et congélateur.
• Nettoyer l'appareil. Consulter la section Nettoyage.
• Laisser la porte et les deux tiroirs du congélateur ouverts pour prévenir les odeurs désagréables. Cela empêche également la formation de moisissure.

Mettre en marche la fabrique à glaçons après les vacances

• Ouvrir l'alimentation en eau de la fabrique à glaçons.
• Appuyer sur l'icône Fabrique à glaçons pour allumer le voyant DEL Fabrique à glaçons.

IMPORTANT

Ne pas consommer ou utiliser les trois premiers lots de glaçons après que la fabrique à glaçons soit restée inutilisée plus d'une semaine.

38 0 * DEL Fabrique à glaçons Up Down On/Off Superfront Icône Fabrique à glaçons

Figure 24

Recherche des pannes

Votre appareil est conçu et fabriqué pour durer et fonctionner de manière fiable.

Si un problème survient en cours d'utilisation, vérifiez s'il est dû à une erreur d'utilisation. Il est important de noter que même pendant la période de garantie, certains coûts de réparation peuvent être imputés au propriétaire.

Vous serez peut être en mesure de remédier aux pannes suivantes en vérifiant vous-même les causes possibles.

Problème Cause possible et solution
L'appareil ne fonctionne pas, l'affichage est éteint	- L'appareil a-t-il été correctement mis en marche?- La fiche du cordon d'alimentation est-elle correctement enfichée?- Le disjoncteur ou le fusible est-il en bon état de fonctionnement?
L'éclairage intérieur ne s'allume pas	- L'appareil est-il en marche ?
Le moteur semble fonctionner trop longtemps	- La température ambiante est-elle trop élevée ? Voir Contraintes de sécurité.- L'appareil est-il été ouvert trop souvent ou est-il resté ouvert trop longtemps?- Une grand quantité d'aliments frais a-t-elle été placée dans l'appareil?- L'appareil est en mode SuperCool. Vérifiez que l'appareil est en mode de fonctionnement normal.
La température n'est pas assez basse	- Le réglage de la température est-il correct? Voir Réglage de la température.- Trop d'aliments frais ont-ils été placés dans l'appareil?- Le thermomètre installé séparément indique-t-il la température correcte?- La ventilation de l'appareil fonctionne-t-elle correctement?- L'appareil est-il installé à proximité d'une source de chaleur?
Deux tirets “- -” s'affichent sur l'écran de température du congélateur	L'écran de température du congélateur affiche uniquement les températures négatives. Lorsque le congélateur est mis en service la première fois, la température n'est pas négative. Il faut compter entre trois et cinq heures (selon les conditions ambiantes) pour que les températures passent en dessous de zéro et puissent donc s'afficher. Ceci peut également se produire après une panne de courant.

Recherche des pannes sur la fabrique à glaçons

Vous serez peut-être en mesure de remédier aux pannes suivantes en vérifiant les causes possibles.

Problème Cause possible et solution
La fabrique à glaçons ne peut pas être mise en marche	- L’appareil est-il bien branché à la prise électrique?
La fabrique à glaçons ne produit pas de glaçons	- A-t-elle été mise en marche ?- Le conduit d’alimentation d’eau est-il ouvert?- Est-ce que les deux tiroirs du congélateur sont fermés adéquatement?

Service clientèle

Si aucune des causes possibles ci-dessus ne s'applique et que vous ne pouvez pas rectifier vous-même le problème, rejoignez le représentant du service clientèle le plus proche.

Indiquez le type (1) d'appareil, le numéro de service (2) et le numéro d'appareil/série (3), indiqué sur la plaque du modèle.

XXX 9999 Index 99 X / 999 Serv. Nr.No. Service 9999999-99 ① Air-Top / Air-Type ② Inner Capacity ③ Sonderein Miogen / Freeing Capacity Sondere in Digen - Cisico, Compe Miogen kg/24 h National Gas (K) (K) (K) (K) (K) Nord/Center (T) (T) (T) (T) (T) Volumbus (U) (V) (V) (V) (V) Capex (A) (A) (A) (A) R 6000x 3 KP A A C - V H7 99.999.999.9

L'emplacement de la plaque du modèle figure dans le chapitre Description de l'appareil.

Information de l'appareil

Conserver cette information au moment de l'installation de l'appareil.

Désignation du type : ____

Numéro de service : ____

Numéro de l'appareil/série : ____

Date d'achat : ____

Lieu d'achat : ____
