Type de produit	Commutateur industriel PoE non gérable
Marque	LevelOne
Modèle	IES-0620
Dimensions (L x P x H)	40 x 105 x 38 mm
Poids	0,72 kg
Alimentation	12-55 VDC double entrée (redondance), consommation 6 W (sans PoE) à 160 W (pleine charge PoE)
Nombre de ports	6 ports Gigabit : 4 RJ45 PoE, 1 SFP, 1 combo RJ45/SFP
Budget PoE total	126 W (jusqu'à 30 W par port)
Normes PoE	IEEE 802.3af/at
Température de fonctionnement	-40 °C à 75 °C
Température de stockage	-40 °C à 85 °C
Humidité de fonctionnement	5 % HR à 95 % HR (sans condensation)
Montage	Rail DIN
Matériau du boîtier	Métal IP30
Ventilation	Sans ventilateur (fanless)
Commutateur gérable	Non
Table d'adresses MAC	1 K
Trame Jumbo	10 Ko
Indicateurs LED	PW1, PW2 (vert), ERR (ambre), LNK (vert), SPD (ambre/vert), SFP (vert)
Interrupteur DIP	DIP1 : Port 5 cuivre (ON) ou SFP (OFF) ; DIP2 : réservé
Alarme relais	Sortie relais 1 A @ 24 VDC
Certifications	FCC Part 15 B Classe A, CE, VCCI, EN60950-1, EN61000-4-2/3/4/5/6/8, UL508 (en cours), EN 50121-4 (en cours), IEC 60068-2-27/32/6
Contenu de l'emballage	IES-0620, guide d'installation rapide
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Pas de pièces détachées fournies. Pour toute réparation, contacter le service après-vente LevelOne.

FOIRE AUX QUESTIONS - IES-0620 LEVELONE

Quels sont les types de câbles compatibles avec l’IES-0620 ?

L’IES-0620 prend en charge les câbles RJ45 Catégorie 5e ou supérieure pour les ports cuivre, et les modules SFP compatibles Gigabit pour les liaisons fibre optique.

Comment installer le commutateur sur un rail DIN ?

Fixez le support de montage rail DIN fourni à l’arrière du commutateur, puis enclenchez-le sur le rail DIN standard. Assurez-vous qu’il est bien verrouillé.

Quelle est la puissance maximale délivrée par port PoE ?

Chaque port PoE peut délivrer jusqu’à 30 W selon la norme IEEE 802.3at (PoE+), avec un budget total de 126 W pour l’ensemble des ports.

Puis-je utiliser une alimentation externe 12 V ou 48 V ?

Oui, le commutateur accepte une tension d’entrée de 12 à 55 VDC. Vous pouvez utiliser une alimentation 12 V, 24 V ou 48 V, avec une double entrée pour la redondance.

Le commutateur est-il adapté à un environnement extérieur ?

Son boîtier métallique IP30 et sa plage de température de -40 °C à 75 °C le rendent adapté à des environnements industriels sévères, mais il n’est pas étanche à l’eau. Pour une utilisation en extérieur, protégez-le des intempéries.

Comment configurer le commutateur ?

L’IES-0620 est un commutateur non gérable : il fonctionne en plug-and-play. Aucune configuration logicielle n’est nécessaire. Vous pouvez utiliser le commutateur DIP pour sélectionner le type de port 5 (cuivre ou SFP).

Que faire si le voyant d’alimentation ne s’allume pas ?

Vérifiez la connexion de l’alimentation et la tension d’entrée (12-55 VDC). Assurez-vous que le bornier est correctement serré. Si le problème persiste, testez avec une autre source d’alimentation compatible.

Quels appareils puis-je alimenter via le PoE ?

Vous pouvez connecter tout appareil compatible IEEE 802.3af ou 802.3at : caméras IP, points d’accès WiFi, téléphones VoIP, etc. La puissance maximale par port est de 30 W.

Le commutateur supporte-t-il les trames Jumbo ?

Oui, il supporte les trames Jumbo jusqu’à 10 Ko, ce qui améliore les performances pour les transferts de fichiers volumineux.

Comment nettoyer le commutateur ?

Débranchez l’appareil, puis nettoyez le boîtier avec un chiffon doux et sec. N’utilisez pas de solvants, d’alcool ou de produits abrasifs. Évitez que de l’humidité pénètre dans les ports.

MODE D'EMPLOI IES-0620 LEVELONE

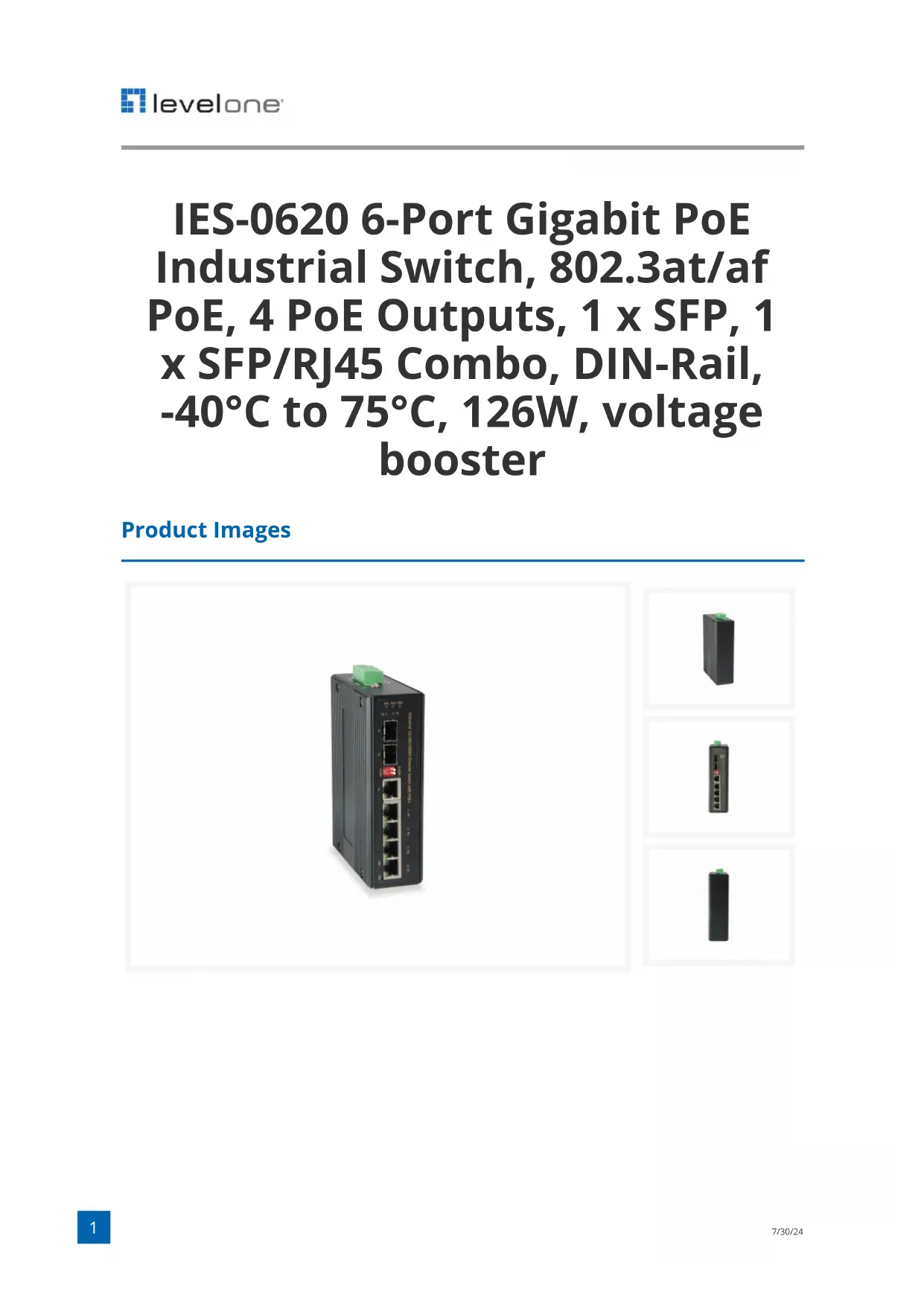

IES-0620 6-Port Gigabit PoE Industrial Switch, 802.3at/af PoE, 4 PoE Outputs, 1 x SFP, 1 x SFP/RJ45 Combo, DIN-Rail, -40°C to 75°C, 126W, voltage booster

Product Images

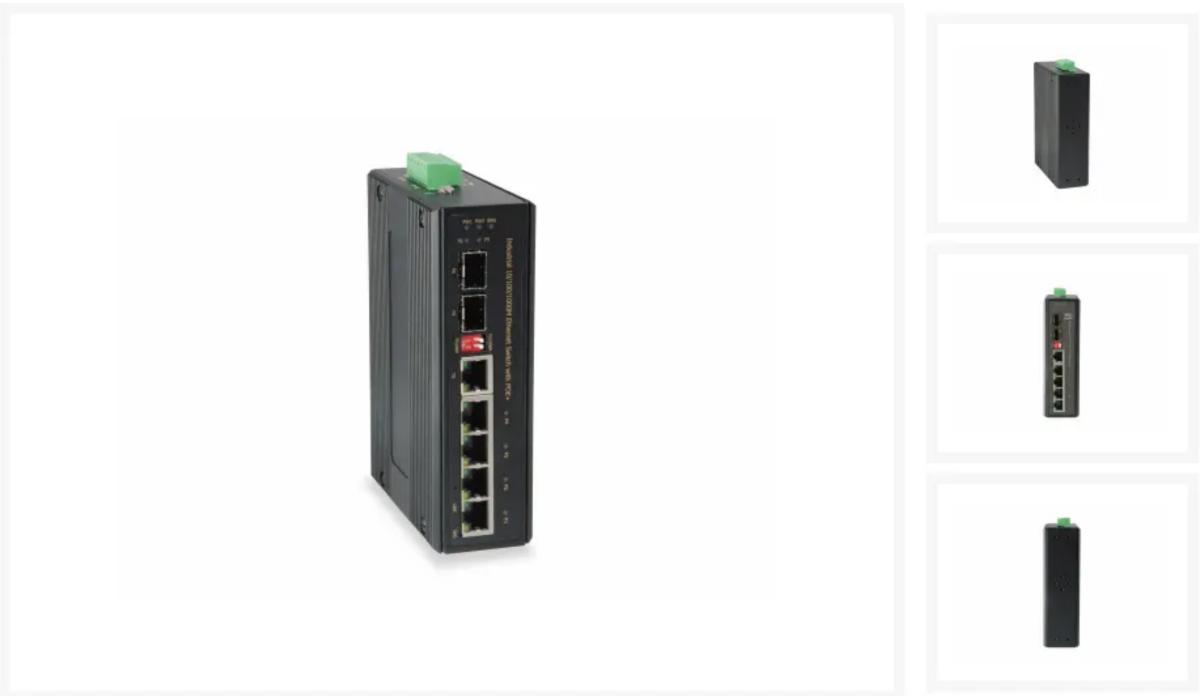

Black industrial network switch device with ports and indicator lights, shown from front and side views (no text or symbols on the device itself)

Close-up of a black electronic device with green indicator lights and ports (no visible text or symbols)

Front view of a black industrial electronic device with vertical slats and a green terminal block (no visible text or symbols)

Short Description

• 4 Gigabit PoE ports, 1 Gigabit SFP slot and 1 Gigabit RJ45/SFP Combo port
• Total PoE power budget: 126W, up to 30W per port
- -40°C to 75°C operating temperature range
- IP30 metal case
• Supports 12 to 55V DC power inputs
- Redundant power inputs with Terminal Block

Description

LevelOne IES-0620 Industry Ethernet Switch provides 4 PoE ports 10/100/1000Base plus 2 port Gigabit SFP to enable high speed network at mission-critical environment. With the industrial standard DIN-rain mount; this switch can be easily installed in the cabinet, plus the clearly visible status LEDs provide simple monitoring of port link activity. Moreover, the SFP slots support pluggable modules that enabling you to choose from a variety of transceivers. This switch is Power Sourcing Equipment (PSE), and it is fully complied with IEEE 802.3at PoE standard at maximum 30W power budget per port. It helps to save infrastructure wiring costs dramatically by eliminating electric wiring and less UPS needed. Also, it is compatible with IEEE802.3af standard PD devices.

Knob	DIP1 On : Port 5 supports TX Copper DIP1 Off : Port 5 supports SFP (Default) DIP2 : Reserved
Gigabit SFP x 2
802.3af/at PoE x 6
Color Black
EAN 4015867188514
Model Number IES-0620
Data rate Gigabit Ethernet
PoE Power Budget Total 126.00
PoE Supported Yes
Concurrent ports Total 6.00
Fanless Yes
Manageable No
Grade Industrial
Approval and Compliance	FCC Part 15 Subpart B Class A CE VCCIEN60950-1 EN61000-4-2 (ESD) Level 3EN61000-4-3 (RS) Level 3 EN61000-4-4 (EFT)Level 3 EN61000-4-5 (Surge) Level 3EN61000-4-6 (CS) Level 3 EN61000-4-8 (Magnetic Field) Level 3 UL508 (Pending) EN 50121-4(Pending) IEC 60068-2-27 IEC 60068-2-32 IEC 60068-2-6 UL 508
Operating humidity 5% RH ~ 95% RH
Operating temperature -40°C ~ 75°C
Storage humidity 5% RH ~ 95% RH
Storage temperature -40°C ~ 85°C
Package Contents	IES-0620 Quick Installation Guide
Dimensions (W x D x H) 40 x 105 x 38 mm
Product weight (kg)	0,72
Backplane (Gbps)	12
Dip switch	DIP1 On : Port 5 supports TX Copper DIP1 Off : Port 5 supports SFP (Default) DIP2 : Reserved
Flash memory size 1024
Packet forwarding rate	1000Mbps port - 1,488,000pps 100Mbps port - 148,000pps 10Mbps port - 14,880pps
Indicators	PW1 (Power 1) : Green / PW2 (Power 2) : Green / ERR (Fault) : Amber LNK (RJ45) : Green SPD : Amber (1000) / Green (100) / Off (10) SFP : Green (Link / Active)
Jumbo frame (KB) 10
MAC address table 1K
Mount DIN rail mount
MTBF 5,510,304 hrs
Power consumption	6 watts (with no PoE PD attached) 160 watts (with full PoE PD attached)
Power input	12-55(12/24/48)VDC Dual power input capable (Redundancy)
Power Output Alarm Relay Output 1A @ 24VDC
Power supply Optional, 12-55V
Power supply included No
Standards	IEEE 802.3 10-BASE-T, Ethernet IEEE 802.3u 100-BASE-TX, Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet (PoE) IEEE 802.3at Power over Ethernet Plus (PoE+)
