TL97C - Éclairage Neewer - Notice d'utilisation et mode d'emploi gratuit

Marque	Neewer
Modèle	TL97C
Type de produit	Mini stick LED RGB
Nombre de LED	24 RGB, 33 blanches chaudes (2500K), 36 blanches froides (8500K)
Puissance maximale	4.5 W
Intensité lumineuse maximale	380 lux à 0,5 m
Indice de rendu des couleurs (CRI)	91
Température de couleur	2500 K - 8500 K
Plage de gradation	0 % - 100 %
Angle de faisceau	0° - 360°
Saturation	0 - 100
Affichage	OLED noir et blanc
Alimentation	Batterie rechargeable 3,7 V / 2500 mAh, charge via USB-C 5 V / 2 A
Temps de charge	Environ 2 heures
Autonomie	Environ 2,5 heures à pleine luminosité
Modes de contrôle	CCT, HSI, Scènes (IX), contrôle via application NELL WiR (Bluetooth)
Fixation	Pas de vis 1/4", aimant intégré
Température de fonctionnement	0 °C - 40 °C
Température de stockage	-10 °C - 50 °C
Humidité relative	20 % - 80 %
Contenu du paquet	Stick LED HD-SG8, câble USB-C, notice

FOIRE AUX QUESTIONS - TL97C Neewer

Comment allumer et éteindre le stick Neewer TL97C ?

Pour allumer l'appareil, appuyez longuement sur le bouton Marche/Arrêt. Pour l'éteindre, effectuez la même action.

Comment changer de mode (CCT, HSI, Scènes) ?

Appuyez brièvement sur le bouton Mode (bouton "O") pour basculer entre les modes CCT, HSI et Scènes (IX).

Comment régler la luminosité ?

Dans n'importe quel mode, appuyez brièvement sur le bouton ▲ ou ▼ après avoir sélectionné l'icône de luminosité à l'aide du bouton 1. La flèche ">" doit pointer vers la valeur de luminosité, puis utilisez ▲ et ▼ pour ajuster.

Comment régler la température de couleur en mode CCT ?

En mode CCT, appuyez brièvement sur le bouton 1 pour faire basculer la flèche sur la valeur de température de couleur. Utilisez ensuite les boutons ▲ et ▼ pour modifier la température (2500K-8500K).

Comment régler la teinte en mode HSI ?

En mode HSI, appuyez sur le bouton 1 pour que la flèche pointe sur la valeur "H". Utilisez ▲ et ▼ pour ajuster la teinte de 0 à 360.

Comment régler la saturation en mode HSI ?

En mode HSI, appuyez sur le bouton 1 pour que la flèche pointe sur la valeur "S". Utilisez ▲ et ▼ pour régler la saturation de 0 à 100.

Comment utiliser les effets de scène ?

En mode IX (Scènes), appuyez sur le bouton 1 et lorsque la flèche pointe sur le mode scène, utilisez ▲ et ▼ pour naviguer entre les effets (éclair, paparazzi, ampoule défectueuse, explosion, etc.).

Comment connecter le stick à l'application NELL WiR ?

Activez le Bluetooth du stick (le symbole Bluetooth clignote). Ouvrez l'application NELL WiR sur votre smartphone et suivez les instructions. Une fois connecté, le symbole cesse de clignoter. Le code QR sur la carte fournie donne plus d'informations.

Comment recharger la batterie ?

Connectez un câble USB-C à une source d'alimentation 5V/2A. La batterie s'affiche à l'écran : chaque segment représente 30% de charge. Une icône pleine indique une charge complète.

Quelles sont les précautions de sécurité importantes ?

Ne pas obstruer les trous de ventilation, éloigner des substances inflammables, éteindre après utilisation, laisser refroidir avant rangement. Ne pas démonter la batterie. Utiliser un chargeur certifié. En cas de charge anormale (clignotement), arrêter et contacter le service client.

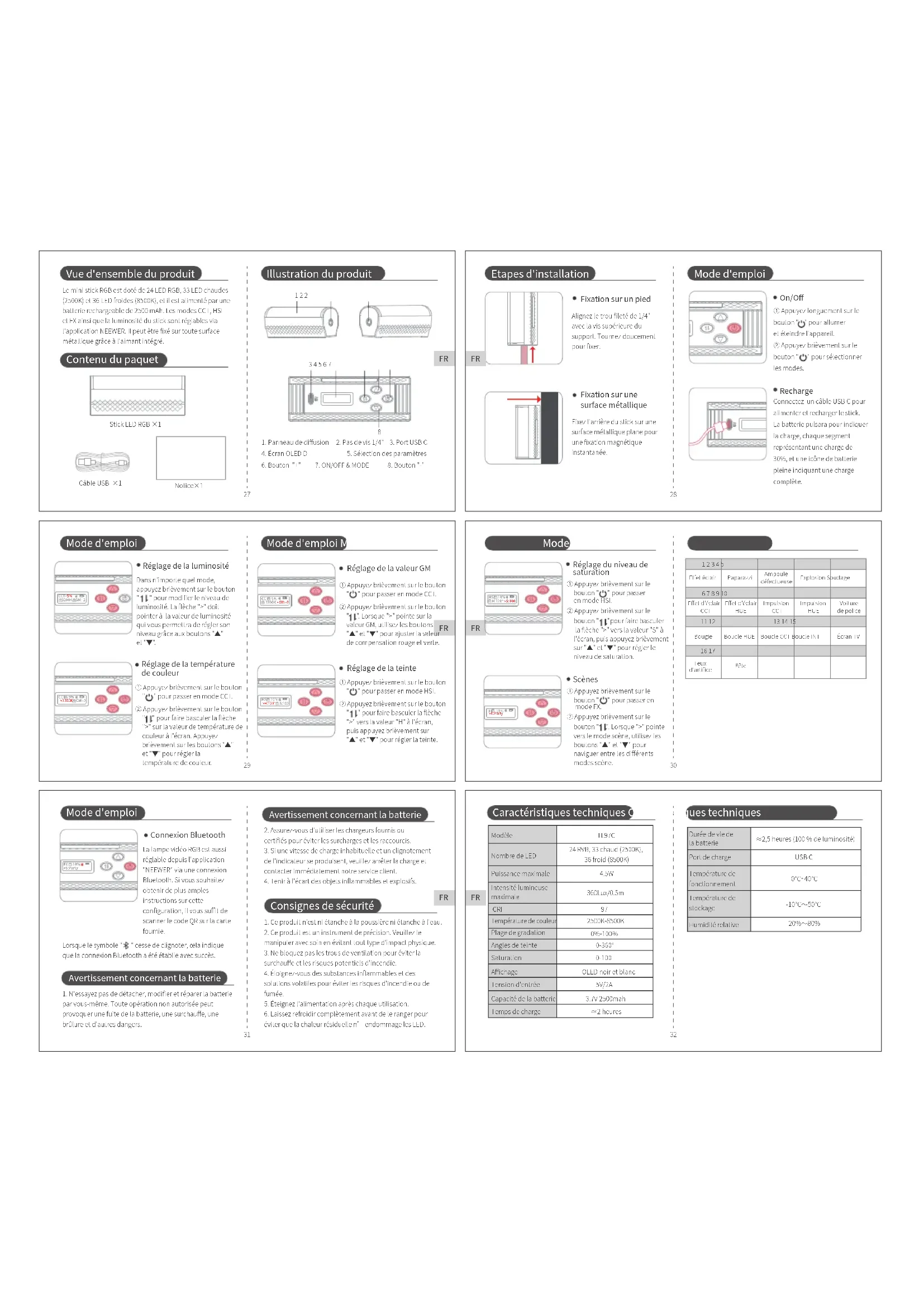

MODE D'EMPLOI TL97C Neewer

Vue d'ensemble du produit

Le mini stick RGB est doté de 24 LED RGB, 33 LED chaudes (2500K) et 36 LED froides (8500K), et il est alimenté par une batterie rechargeable de 2500 mAh. Les modes CCT, HSI et FX ainsi que la luminosité du stick sont réglables via l'application NEEWER. Il peut être fixé sur toute surface métallique grâce à l'aimant intégré.

Contenu du paquet

Stick LED RGB ×1

Câble USB ×1

Notice×1

Illustration du produit

FR

1. Panneau de diffusion 2. Pas de vis 1/4" 3. Port USB C
4. Écran OLED D 5. Sélection des paramètres
6. Bouton "+" 7. ON/OFF & MODE 8. Bouton "-"

Etapes d'installation

- Fixation sur un pied
Alignez le trou fileté de 1/4" avec la vis supérieure du support. Tournez doucement pour fixer.

- Fixation sur une
surface métallique
Fixez l'arrière du stick sur une surface métallique plane pour une fixation magnétique instantanée.

Mode d'emploi

- On/Off
① Appuyez longuement sur le bouton "💡" pour allumer et éteindre l'appareil.
② Appuyez brièvement sur le bouton "💡" pour sélectionner les modes.

- Recharge
Connectez un câble USB C pour alimenter et recharger le stick. La batterie pulsara pour indiquer la charge, chaque segment représentant une charge de 30%, et une icône de batterie pleine indiquant une charge complète.

Mode d'emploi

- Réglage de la luminosité
Dans n'importe quel mode, appuyez brièvement sur le bouton "11" pour modifier le niveau de luminosité. La flèche ">” doit pointer à la valeur de luminosité qui vous permettra de régler son niveau grâce aux boutons "▲"
et "▼".

- Réglage de la température de couleur

① Appuyez brièvement sur le bouton "💡" pour passer en mode CCT.

② Appuyez brièvement sur le bouton "11" pour faire basculer la flèche ">” sur la valeur de température de couleur à l'écran. Appuyez brièvement sur les boutons "▲"

et "▼" pour régler la température de couleur.

Mode d'emploi M

- Réglage de la valeur GM
① Appuyez brièvement sur le bouton
"⏻" pour passer en mode CCT.

② Appuyez brièvement sur le bouton

"11". Lorsque ">" pointe sur la

valeur GM, utilisez les boutons FF

▲ et ▼ pour ajuster la valeur de compensation rouge et verte.

- Réglage de la teinte
① Appuyez brièvement sur le bouton
"∅" pour passer en mode HSI.

② Appuyez brièvement sur le bouton

"11" pour faire basculer la flèche

">"vers la valeur "H" a l'ecran

puis appuyez brievement sur "▲" et "▼" pour régler la tein

■ et ▼ pour réglementante.

Mode

- Réglage du niveau de saturation
① Appuyez brièvement sur le bouton "💡" pour passer en mode HSI.
② Appuyez brièvement sur le bouton "1" pour faire basculer la flèche ">” vers la valeur "S" à l'écran, puis appuyez brièvement sur "▲" et "▼" pour régler le niveau de saturation.

- Scènes

① Appuyez brièvement sur le bouton "💡" pour passer en mode FX.

② Appuyez brièvement sur le bouton "11". Lorsque "> pointe vers le mode scène, utilisez les boutons "▲" et "▼" pour naviguer entre les différents modes scène.

1 2 3 4	5
Effet éclair	Paparazzi	Ampoule défectueuse	Explosion	Soudage
6 7 8 9	10
Effet d'éclair CCT	Effet d'éclair HUE	Impulsion CCT	Impulsion HUE	Voiture de police
11 12		13 14 15
Bougie	Boucle HUE	Boucle CCT	Boucle INT	Écran TV
16 17
Feux d'artifice	Fête

Mode d'emploi

- Connexion Bluetooth
La lampe vidéo RGB est aussi réglable depuis l'application "NEEWER" via une connexion Bluetooth. Si vous souhaitez obtenir de plus amples instructions sur cette configuration, il vous suffit de scanner le code QR sur la carte fournie.
Lorsque le symbole "☒" cesse de clignoter, cela indique que la connexion Bluetooth a été établie avec succès.

Avertissement concernant la batterie

1. N'essayez pas de détacher, modifier et réparer la batterie par vous-même. Toute opération non autorisée peut provoquer une fuite de la batterie, une surchauffe, une brûlure et d'autres dangers.

Avertissement concernant la batterie

1. Assurez-vous d'utiliser les chargeurs fournis ou
   certifiés pour éviter les surcharges et les raccourcis
2. Si une vitesse de charge inhabituelle et un clignotement de l'indicateur se produisent, veuillez arrêter la charge et contacter immédiatement notre service client.
3. Tenir à l'écart des objets inflammables et explosifs.

Consignes de sécurité

1. Ce produit n'est ni étanche à la poussière ni étanche à l'eau.
2. Ce produit est un instrument de précision. Veuillez le manipuler avec soin en évitant tout type d'impact physique.
3. Ne bloquez pas les trous de ventilation pour éviter la surchauffe et les risques potentiels d'incendie.
4. Éloignez-vous des substances inflammables et des solutions volatiles pour éviter les risques d'incendie ou de fumée.
5. Éteignez l'alimentation après chaque utilisation.
6. Laissez refroidir complètement avant de le ranger pour éviter que la chaleur résiduelle n' endommage les LED.

Caractéristiques techniques

Modèle	TL97C
Nombre de LED	24 RVB, 33 chaud (2500K), 36 froid (8500K)
Puissance maximale	4.5W
Intensité lumineuse maximale	360Lux/0.5m
CRI	97
Température de couleur	2500K-8500K
Plage de gradation	0%-100%
Angles de teinte	0-360°
Saturation	0-100
Affichage	OLED noir et blanc
Tension d'entrée	5V/2A
Capacité de la batterie	3.7V 2500mah
Temps de charge	≈2 heures

ques techniques

Durée de vie de la batterie	≈ 2,5 heures (100 % de luminosité)
Port de charge	USB C
Température de fonctionnement	0°C~40°C
Température de stockage	-10°C~50°C
Humidité relative	20%~80%
