MODE D'EMPLOI FRe L2A Eberle
Instructions de montage et de service
Thermostat d'ambiance avec limiteur de température et entrée d'abaissement
FRe L2A, 5178181...

Façade 2 pièces,
50 X 50 mm
Façade 1 pièce
Attention!
L'appareil ne doit être ouvert que par un professionnel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité existantes.
Les mesures d'installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II.
Ce thermostat assure la régulation de la température seulement dans des locaux secs et fermés, à usage normal.
Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.
1. Domaines d'application
Le thermostat d'ambiance avec limiteur de température dans le sol est utilisé pour la régulation d'ambiance individuelle :
- chauffage d'ambiance avec limitation de la température maximum du sol
- chauffage à eau chaude par le sol avec commande de moteur électrothermique.
La sonde à distance F 193 720 est utilisée pour la mesure de la température sol.
Ce dispositif de contrôle assure les fonctions de contrôle suivantes: TE (1/0/0/0/0/0/0/8)
en combinaison avec une minuterie hebdomadaire externe TW (0/0/0/0/0/0/0/8)
Caractéristiques
- Régulation de la température ambiante avec limitation de la température sol
- Limitation de la température sol à une valeur maximum réglable
- Abaissement de la température nocturne par un interrupteur horaire externe
- Témoins lumineux pour chauffage en appel de chaleur et abaissement de la température
- Interrupteur M/A (S1) bipolaire
• Montage dans un boîtier de 60 mm. - Interruption du chauffage réglable selon la norme EN 50559 (pas pour vannes normalement ouvertes)
2. Description des fonctions
2.1 Fonctions
La température ambiante est mesurée par la sonde intégrée et est régulée selon la consigne au bouton de réglage.
La graduation bouton de * à 6 correspond à un réglage de 5° à 30°C.
La température sol est mesurée à l'aide de la sonde à distance et limitée par le régulateur interne (voir 2.2).
Interrompt le chauffage après plus d'une heure de chauffage continu pendant 5 minutes (selon la norme EN 50559)
Témoins lumineux
Rouge : thermostat en appel de chaleur
Vert : abaissement de la température
2.2 Limitation de la température sol
La température sol maximum est régulée via le potentiomètre interne à gauche des témoins. La flèche du potentiomètre indique la température souhaitée et empêche le dépassement de la température au-dessus de la valeur réglée.
La température sol régulée est signalée lors de la mise sous tension du thermostat par les témoins.
Le témoin vert indique les dizaines, le rouge indique les unités de la température.
P. ex. 35 °C = le témoin vert clignote 3 fois, puis le témoin rouge clignote 5 fois.

2.3 Thermostat en appel de chaleur
L'appel de chaleur est déterminé par les deux valeurs de réglage (ambiance et sol). La température ambiante est régulée tant que la température sol est inférieure à la valeur maximum de réglage. Si cette température est dépassée, le chauffage est stoppé jusqu'au refroidissement du sol.
2.4 Fonctions de l'entrée d'abaissement TA
L'entrée TA permet de régler diverses fonctions de l'abaissement (voir tableau).
Les fonctions sont sélectionnées via les demi-alternances du réseau.
Les fonctions correspondent à la spécification «fil pilote».
Demi-alternance Fonction
| sans sans abaissement | |
| les deux abaissement selon position du J2: 3/5 °C | |
| positive | régulation OFF |
| négative | protection antigel = 5 °C |
| courtes impulsions | abaissement de 1 °C |
| longues impulsions | abaissement de 2 °C |
La fonction de protection antigel règle une température de 5°C.
Cette entrée multifonction permet d'activer les fonctions de régulation par les demi-alternances de la tension alternative du réseau :
Service normal : entrée ouverte

Abaissement de température :
deux demi-alternances

Protection hors gel :
demi-alternance négative

Arrêt chauffage :
2.5 Sélection de l'abaissement de la température
Le cavalier J2 permet de sélectionner entre 3°C ou 5°C d'abaissement de la température.
J2 = fermé
5°C d'abaissement (état de livraison)
J2 = ouvert
3°C d'abaissement
La température réglée au thermostat est réduite de cette valeur.
2.6 Défaut de la sonde à distance
Le thermostat passe en service d'urgence en cas de défaut (court-circuit ou rupture) de la sonde. Il chauffe avec au maximum 30% de la puissance (commutation pour une durée de 30%), ce qui provoque une protection contre le gel et la surchauffe.
Les deux témoins clignotent en cas de défaut de détection.
2.7 Fonctions des témoins
| Fonction | Témoin vert | Témoin rouge |
| Chauffage en demande | ON | |
| Abaissement de température | ON | |
| Défaut de la sonde | clignote | clignote |
| Température sol max. | clignote (temp. dizaines) | clignote (temp. unités) |
3. Montage / mise en service
Le thermostat doit être monté dans un endroit de la pièce :
- facile d'accès pour l'utilisation
- dégagé de rideaux, armoires, étagères, etc.
• permettant la libre circulation de l'air - sans ensoleillement direct
- sans courant d'air (ouverture de fenêtres et portes)
- sans influence directe de source de chaleur
- sur un mur intérieur
- à environ 1,5 m au-dessus du sol.
La température sol régulée est indiquée par les deux témoins après la connexion de la tension de service, voir 2.2.
Raccordement électrique
Raccordement selon les étapes suivantes :
- Retirer le bouton de réglage de la température
• Desserrer la vis de fixation - Retirer la partie supérieure du boîtier
- Raccordement selon l'encombrement (cf. socle du boîtier)
Sonde de température sol F 193 720
Monter la sonde de manière à pouvoir saisir correctement la température à réguler.
La sonde doit être placée dans une gaine de protection pour faciliter tout échange ultérieur.
Le placement de la sonde à proximité de câbles à courant fort est interdit. Utiliser le cas échéant un câble blindé.
Le câble de la sonde peut être allongé jusqu'à 50 m par un câble approprié à la tension de réseau.
Attention : les câbles de la sonde conduisent la tension de réseau (230 V)
- Caractéristiques techniques
| Référence s de commande | FRe L2A, FRe L2A/50 |
| Numéro d'article | 5178181... |
| Plage de réglage de la température | |
| - Température ambiante | * à 6 (5 à 30°C) |
| - Température sol | 20 à 50°C |
| Témoin lumineux rougevert | appel de chaleur abaissement de la température en cours |
| Commutateur de réseau | bipolaire |
| Tension d'alimentation | 230 V AC (207 à 253 V) 50 Hz |
| Sortie | relais NF |
| Courant commutable | 10 mA à 16 A cosφ = 110 mA à 4 A cosφ = 0,6 |
| Mode de régulation | proportionnel(semblable au PWM) |
| Diff. de températurede commutation | ~1°C |
| Sonde de température | |
| - pour température ambiante interne | |
| - pour température sol | type F 193720 (longueur 4 m,avec possibilité d'allonger le câble jusque 50 m) |
| Abaissement de la température | |
| pour température ambiante | 3 K ou 5 K réglable voir 2.5 via interrupteur horaire externe |
| Limitation de température | derrière le bouton de réglage |
| Calculation impulse voltage | 4 kV |
| Température d'essai du testde dureté de BRINELL | 75 ± 2 °C |
| Intensité et tension nécessairesà la mesure des interférencesélectromagnétiques (CEM) | 230 V, 0,1A |
| Degré de protection | IP 30 |
| Classe de protection | II (voir attention) |
| Degré de pollution | 2 |
| Type de logiciel | A |
| Température ambiante | 0 à 40°C |
| Température de stockage | -25 à 70°C |
| Poids | 90 g |
| Classe énergétique(selon UE 811/2013, 812/2013, 813/2013, 814/2013) | IV = 2 %(selon UE 811/2013, 812/2013, 813/2013, 814/2013) |
Caractéristiques de la sonde à distance
| 10°C 66,8 | kΩ 30°C 26,3 | kΩ | |
| 20°C 41,3 | kΩ 40°C 17,0 | kΩ | |
| 25°C 33 kΩ 50°C 11,3 | kΩ |

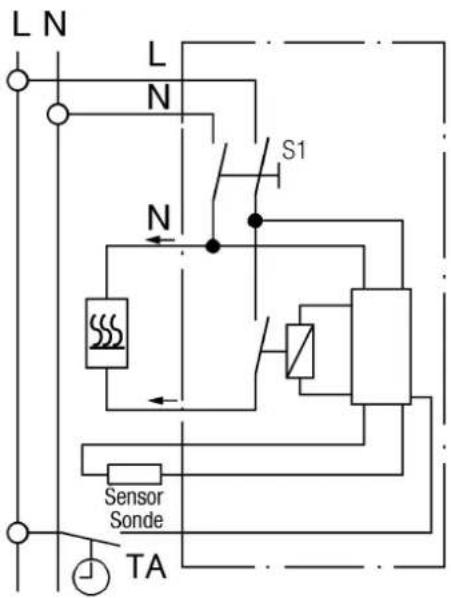

- Schéma
Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
