Marque	LG
Modèle	195174094471 / WB22EGB
Type de produit	Support mural pour téléviseur
Matériau	Acier

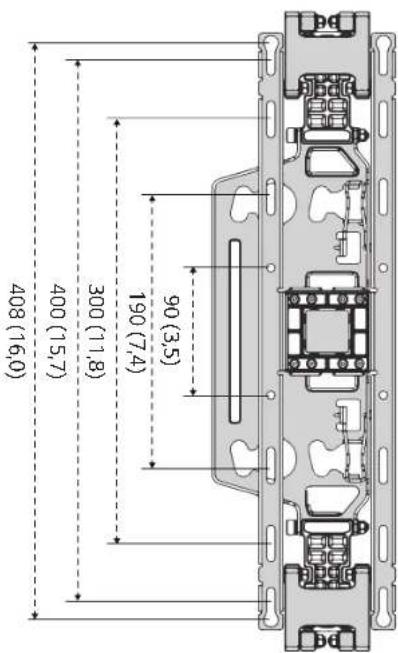

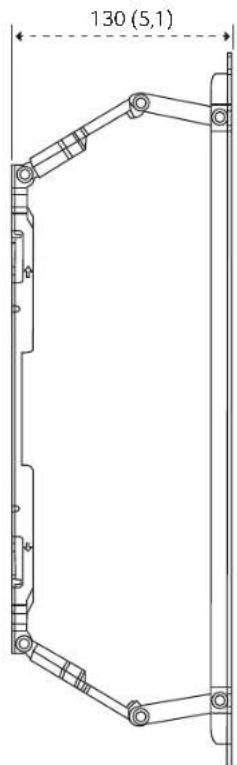

Dimensions (L x H x P)	452 x 129 x 13 mm
Poids	1,2 kg
Charge maximale	50 kg
Distance entre vis d'espacement	180 x 55 mm
Accessoires inclus	8 ancrages, 8 vis, papier guide, 2 étiquettes bleues, 2 étiquettes rouges, manuel d'installation
Type d'installation	Murale sur béton ou montant bois
Outils nécessaires	Tournevis cruciforme, niveau, perceuse, mèche 8 mm (béton) ou 4 mm (bois)
Sécurité	Installation par au moins deux personnes, porter des gants, vérifier la capacité du mur
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Contacter un installateur professionnel pour tout problème
Utilisation prévue	Fixation murale de téléviseur LG, principalement modèles OLED G*

FOIRE AUX QUESTIONS - 195174094471 LG

Comment installer le support mural ?

Suivez les étapes du manuel d'installation : fixez le papier guide au mur, percez les trous, insérez les ancrages, vissez le support mural, puis installez le téléviseur en utilisant les étiquettes guides. Assurez-vous que le support est de niveau et bien fixé.

Quel type de mur est nécessaire pour l'installation ?

Le support est conçu pour une installation sur un mur en béton ou sur un montant en bois. L'installation sur des cloisons sèches, du contreplaqué ou de la brique n'est pas recommandée sans ancrages appropriés.

Puis-je installer ce support seul ?

Non, il est impératif d'être au moins deux personnes pour installer le support et le téléviseur. Une installation en solo peut entraîner des blessures ou des dommages.

Quel poids maximum ce support peut-il supporter ?

La charge de traction maximale est de 50 kg. Ne dépassez pas cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme (manuel ou électrique), d'un niveau à bulle, d'une perceuse et d'une mèche de 8 mm de diamètre pour le béton ou de 4 mm pour le bois.

Comment nettoyer le support mural ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques agressifs ou de chiffon humide.

Ce support est-il compatible avec tous les téléviseurs LG ?

Ce support est spécialement conçu pour les téléviseurs LG, en particulier les modèles OLED G* (OLED55/65/77/83G*). Vérifiez les dimensions et le poids de votre téléviseur avant l'installation.

Que faire si une vis fournie ne correspond pas à mon mur ?

Utilisez les ancrages fournis pour les murs en béton. Pour d'autres types de murs, consultez un professionnel local pour obtenir des vis adaptées.

Comment vérifier que le support est de niveau ?

Utilisez un niveau à bulle sur le support mural après l'avoir fixé. Ajustez la position si nécessaire avant de serrer définitivement les vis.

Où trouver des pièces de rechange pour ce support ?

Contactez le service client LG pour obtenir des pièces détachées ou des informations sur la réparabilité. Il est recommandé de faire appel à un installateur professionnel.

MODE D'EMPLOI 195174094471 LG

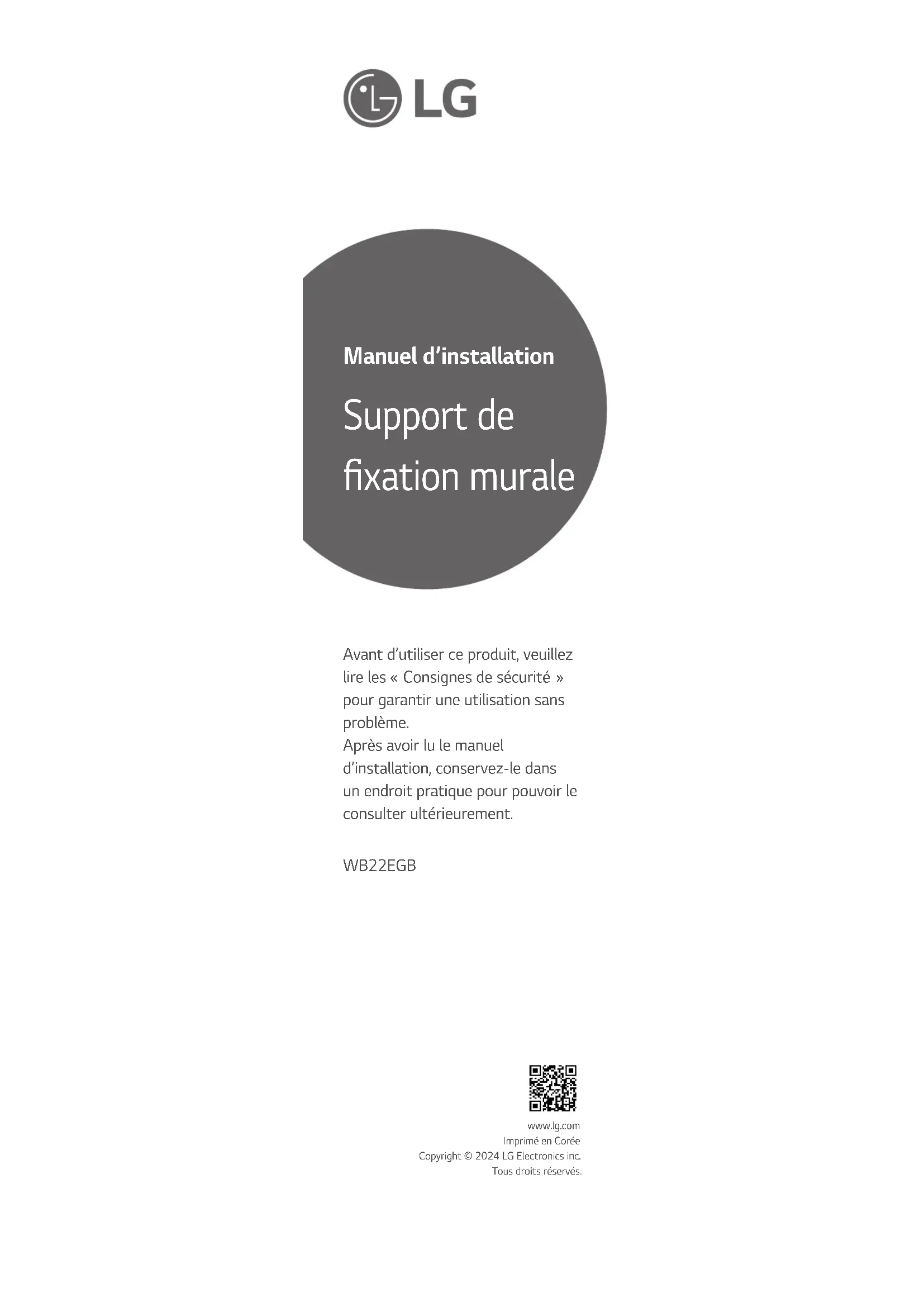

Manuel d'installation

Support de fixation murale

Avant d'utiliser ce produit, veuillez lire les « Consignes de sécurité » pour garantir une utilisation sans problème.

Après avoir lu le manuel d'installation, conservez-le dans un endroit pratique pour pouvoir le consulter ultérieurement.

WB22EGB

FRANÇAIS

Accessoires

Ancrages de fixation murale (8 pièces)

Vis de fixation pour installation murale (8 pièces)

Papier guide Étiquette guide

Bleue : 2 pièces Rouge : 2 pièces

Manuel d'installation BOÎTE en papier

Précautions de sécurité

• Les installateurs professionnels doivent lire attentivement le présent manuel pour garantir une installation adéquate.
• Les installateurs professionnels doivent faire parvenir le présent manuel à leurs clients après l'installation et les encourager à le lire et à le conserver dans un endroit pratique pour le consulter ultérieurement.
  Après avoir lu le manuel d'installation, conservez-le dans un endroit pratique pour pouvoir le consulter ultérieurement.

Mises en garde

Demandez à un installateur professionnel désigné par le magasin de procéder à l'installation du produit.

L'installation par une personne autre qu'un installateur professionnel est extrêmement dangereuse et peut entraîner des blessures.

Communiquez avec un installateur professionnel désigné par le magasin avant de déplacer ou de remplacer le produit après l'installation.

L'installation est une tâche technique, et des problèmes de sécurité peuvent survenir si une personne tente d'installer ou de déplacer le produit par elle-même.

Lorsque vous installez le produit sur un mur, ne suspendez pas le cordon d'alimentation ou les câbles de signal à l'arrière du téléviseur.

Cela peut les endommager, ce qui pourrait entraîner un incendie, une décharge électrique ou un dysfonctionnement du produit.

N'installez pas le produit dans un endroit instable qui ne peut pas supporter son poids.

Si l'emplacement d'installation n'est pas suffisamment rigide, le produit peut tomber et causer des blessures.

Ne vous accrochez pas au produit et ne l'exposez pas à des chocs importants après l'installation.

Cela pourrait faire tomber le produit et causer des blessures.

Avertissements

FRANCIALS

Installez le produit conformément aux instructions du manuel d'installation.

Si le produit n'est pas installé conformément aux instructions du manuel d'installation, cela peut endommager le produit ou entraîner des blessures graves.

Veillez à ce qu'un mur soit libre avant de procéder à l'installation. Utilisez les ancrages et les vis fournis avec le produit.

Les ancrages et les vis non autorisés peuvent ne pas supporter le poids du produit, ce qui présente des risques pour la sécurité.

N'essuyez pas le produit avec une serviette humide et n'utilisez pas d'équipement de chauffage ou un humidificateur sous l'emplacement d'installation du produit.

De l'eau ou de la vapeur pourrait pénétrer dans le produit, et une chaleur excessive pourrait provoquer un incendie, une décharge électrique ou un dysfonctionnement de l'appareil.

Débranchez le cordon d'alimentation du produit de la prise murale avant de l'installer.

L'installation du produit alors que le cordon d'alimentation est branché peut entraîner une décharge électrique ou un incendie.

Utilisez le câble fourni pour brancher le produit. L'utilisation d'un câble non autorisé peut entraîner des dommages résultant du frottement contre le mur. Assurez-vous d'utiliser le câble fourni. (Selon le modèle)

Veillez à ce qu'au moins deux personnes soient présentes lors de l'installation du produit ou du réglage de la hauteur du produit après l'installation.

Toute tentative de procéder seul à l'installation ou à l'ajustement peut entraîner des blessures ou endommager le produit.

Lorsque vous percez le mur pour l'installation, veillez à utiliser des mèches et des forets du diamètre spécifié. Suivez les instructions relatives à la profondeur du trou.

Le perçage et l'installation du produit d'une manière autre que celle indiquée dans le manuel d'installation peuvent entraîner une installation instable et des problèmes de sécurité potentiels.

N'installez pas le produit à proximité d'un gicleur ou d'un détecteur d'incendie, d'un endroit où des vibrations ou des chocs peuvent se produire ou à proximité d'un fil haute tension ou d'une source de courant.

N'installez pas le produit à mains nues. Veillez à porter des gants de travail.

Toute tentative d'installation sans gants de travail peut causer des blessures.

Avant l'installation

* N'utilisez pas le produit à d'autres fins que pour installer le téléviseur au mur.
* Évitez les dommages au produit et les accidents causés par une installation négligée ou l'utilisation d'un support mural inapproprié ou non autorisé.
* Suivez les instructions du manuel d'installation pour une installation pratique du support mural.
* Arrêtez immédiatement l'installation et communiquez avec le centre de services si vous ne comprenez pas entièrement le processus d'installation. Faites appel à un installateur professionnel si des problèmes d'installation subsistent même après avoir communiqué avec le centre de services.
* Nous recommandons d'installer ce produit sur un mur de béton ou un montant de bois. L'installation de ce produit sur d'autres surfaces (cloisons sèches, contreplaqué, briques, etc.) n'est pas recommandée. Une installation incorrecte peut entraîner la chute du produit.
* Lors de l'installation du support mural à plein contact, il se peut que le téléviseur ne soit pas fermement appuyé contre le mur en raison de l'état de la paroi.
* Installez le produit uniquement sur un mur vertical. N'installez pas le produit sur un mur incliné qui dépasse les normes de construction ou sur un mur ou un plafond fortement incliné. LG n'est pas responsable des problèmes causés par une mauvaise installation du produit, par exemple, sur des murs ou des plafonds fortement inclinés.
* Vérifiez les accessoires fournis avant l'installation. Nous ne sommes pas responsables des accessoires perdus ou endommagés après l'ouverture de l'emballage intérieur.
* Les nourrissons et les jeunes enfants peuvent s'étouffer s'ils avalent les accessoires fournis. Gardez les accessoires ci-joints hors de portée des nourrissons et des enfants.
* Vissez les vis jusqu'à ce qu'elles soient bien serrées. Évitez d'utiliser une force excessive lors du serrage des vis. Cela pourrait endommager le mur et le produit ou réduire la rigidité ou les performances du produit.
* Évitez d'installer un téléviseur qui dépasse la charge de traction précisée et ne permettez pas qu'une force extérieure soit appliquée au produit.
* Évitez les accidents en utilisant les outils de travail avec précaution lors de l'installation.
* Après avoir installé le produit, assurez-vous qu'il est proche du mur lorsque vous l'utilisez. Si le produit n'est pas placé contre le mur, il risque d'être instable, ce qui pourrait l'endommager.

Tournevis cruciforme (manuel ou électrique) / niveau / perceuse / mèche de 8 mm de diamètre pour le béton ou de 4 mm de diamètre pour l'acier

Installation du téléviseur au mur

* Après l'installation, veillez à ce que le téléviseur soit proche du mur lorsque vous l'utilisez.

Procédure d'installation

— L'apparence des outils peut différer des images de ce manuel.

- Consultez toujours un professionnel pour l'installation d'un support mural.

1 Visionner la vidéo d'installation

Visionnez la vidéo d'installation sur votre dispositif intelligent pour obtenir plus de renseignements.

2 Porter des gants

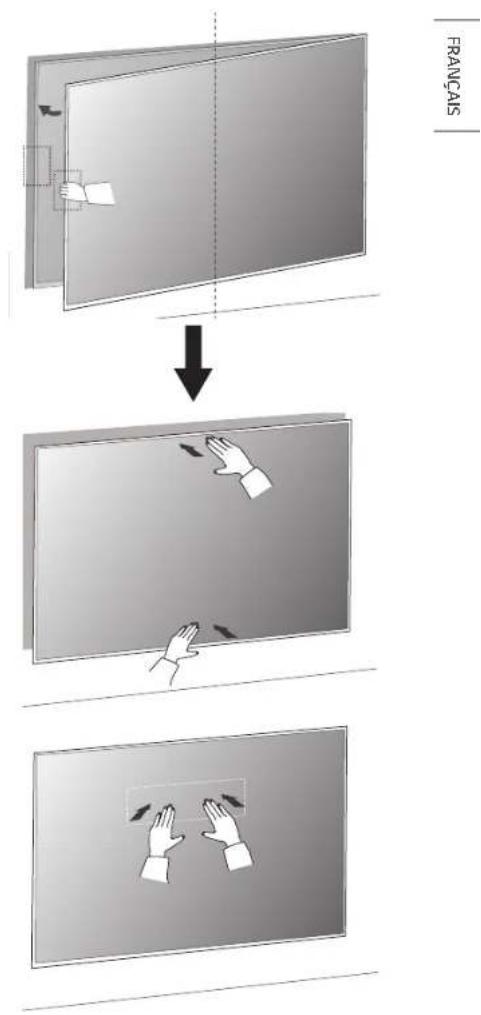

3 Fixation du papier guide au mur

Fixez le papier guide au mur pour déterminer l'emplacement d'installation du téléviseur.

— Assurez-vous que le papier guide est de niveau lorsque vous le fixez au mur.

— Lorsque vous fixez le papier, tenez compte des positions du contour et du centre du téléviseur.

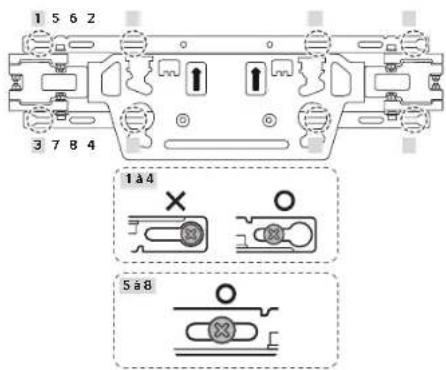

4 Fixation des ancrages et des vis

Veuillez suivre les indications suivantes

- Vérifiez que le matériau et l'épaisseur de la paroi et du matériau de finition sont conformes aux indications du manuel d'installation. Avant de commencer l'installation, vous devez vous assurer que le mur peut supporter le poids du téléviseur.

— Servez-vous des boulons d'ancrage et des vis ci-inclus sur un mur de béton sans fissure.

- N'installez jamais le produit sur une plaque de plâtre ou sur un mur de papier ou de panneaux de fibres à densité moyenne (MDF). Dans le cas où il faut tout de même installer le produit sur ce type de mur, des vis d'ancrage doivent être fixées sur les murs de soutènement (béton) ou sur des montants en bois à l'intérieur du matériau de finition.

- Le support mural doit être fixé à un montant. Cela ne pose généralement pas de problème, mais dans certains cas, il est possible que vous ne puissiez pas effectuer l'installation sur un montant. Dans ce cas, il existe toute une variété d'ancrages pour cloisons sèches, comme des boulons à ailettes, qui pourraient constituer une solution. Si vous utilisez des ancrages pour cloisons sèches, assurez-vous que les ancrages et le mur peuvent supporter le poids de votre téléviseur. Sachez qu'il est possible que les ancrages fournis ne soient pas adaptés à votre situation; vous devriez donc vous renseigner auprès d'un professionnel local.

- Les autres types de murs non mentionnés doivent pouvoir supporter des capacités d'arrachement de plus de 70 kgf (154 lbf) (686 N) et un effort de cisaillement de plus de 100 kgf (220 lbf) (980 N) par fixation.

Pour le béton, utilisez une mèche de 8 mm de diamètre et une perceuse à percussion ou, pour les montants en bois, une mèche de 4 mm de diamètre pour percer des trous.

(Installation sur un mur en béton)

a

6

Ancrages pour la fixation du support mural

©

d

Vis pour la fixation du support mural

©

FRANÇAIS

a. Percez des trous dans les emplacements d'ancrage avec une mèche de 8 mm de diamètre jusqu'à une profondeur de 80 mm (3,1 po) à 100 mm (3,9 po).
b. Enlevez les résidus à l'intérieur des trous percés.
c. Insérez dans les trous les ancrages fournis pour la fixation du support mural. (Utilisez un marteau pour insérer les ancrages.)
d. Placez le support mural de façon à ce que ses trous correspondent à l'emplacement des trous dans le mur.
e. Serrez les vis pour fixer le support mural aux ancrages. À ce moment, serrez les vis avec un couple de serrage de 45 kgf/cm (39,0 lbf/po) à 60 kgf/cm (52,0 lbf/po).

(Installation sur un montant en bois)

Utilisez la mèche pour le bois de 4 mm de diamètre pour percer des trous d'une profondeur de 76 mm (2,9 po). (Enlevez les résidus à l'intérieur des trous percés.)

Cloison sèche 76 mm / 2,9 po Montant en bois

Sans utiliser l'ancrage de la fixation murale, fixez la vis de fixation murale directement sur le montant en bois.

- L'installation de ce produit sur un mur en béton est recommandée. L'installation de ce produit sur d'autres surfaces (mur en bois, en contreplaqué, en briques, etc.) n'est pas recommandée. Une installation incorrecte peut entraîner la chute du produit.

FRANÇAIS

→ Alignez le support mural sur le mur où vous souhaitez l'installer, marquez les emplacements des trous des vis de fixation murale, puis retirez le support mural.
→ Reportez-vous à l'image suivante pour fixer le support mural.
→ Utilisez un niveau pour vérifier que le support mural est positionné horizontalement.
→ S'il n'est pas possible de serrer une des vis à son emplacement prévu, vissez-la à l'emplacement le plus près de la position originale. Cependant, ne déplacez pas l'emplacement de plus de deux positions par rapport à la position originale.
→ Fixez 2 vis de fixation murale en haut à gauche et à droite et 2 autres en bas à gauche et à droite.
→ À cette étape, utilisez un tournevis cruciforme (manuel ou électrique) pour tourner la vis de manière à ce que le mur, le support mural et les vis soient en contact direct.

6

Installation du téléviseur sur le support mural

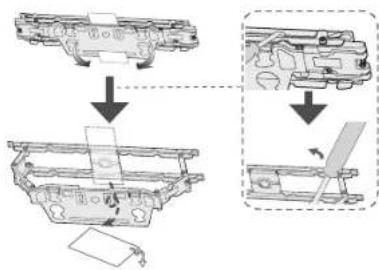

1. Tirez le support de fixation murale installé le plus loin possible du mur.

Utilisez des outils si c'est nécessaire.

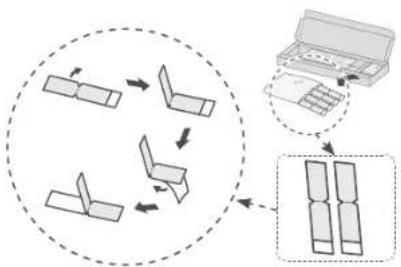

1. Pliez l'étiquette du guide d'installation en forme de « L ».

Sortez deux étiquettes bleues du sac en plastique inclus dans la boîte et pliez-les.

1. Fixez l'étiquette bleue du guide d'installation, pliée en forme de « L », sur la surface supérieure du support mural.

Assurez-vous que la face adhésive de l'étiquette guide d'installation est bien fixée.

Fixez les étiquettes guides le long de la ligne indiquée sur le dessus du support mural (deux points à gauche et à droite).

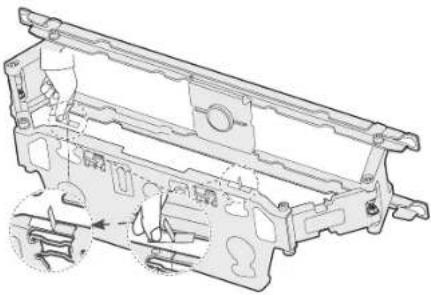

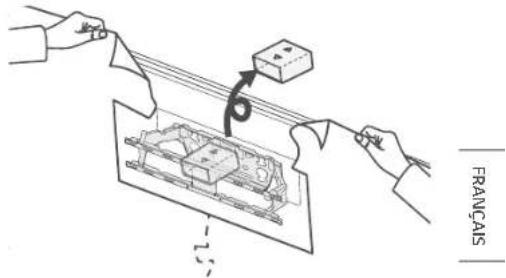

1. Pliez le papier de calage de manière à former une boîte.

Sortez le papier de calage et utilisez les lignes de pliage pour former une boîte.

Appuyez sur la zone marquée pour créer la forme requise.

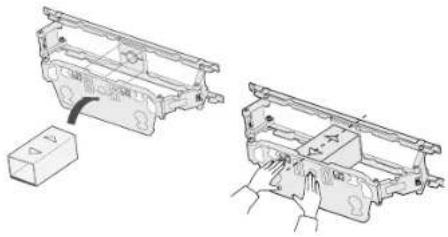

1. Insérez la boîte de calage en papier à l'intérieur du support pour éviter que celui-ci ne soit repoussé lors de l'installation du téléviseur. Placez la boîte en disposant les flèches avant/arrière vers le haut. Une fois que la boîte de calage en papier est installée, poussez le support de sorte que la boîte ne tombe pas.

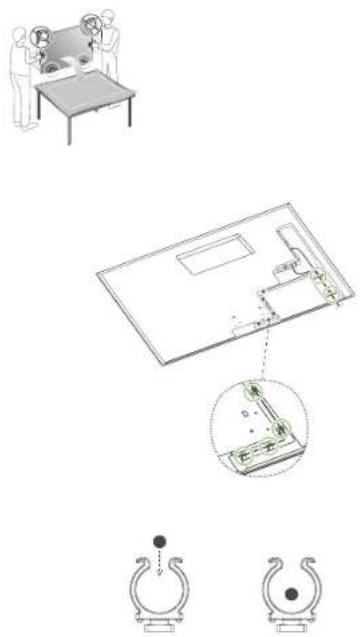

1. Poussez les deux goupilles de sécurité sur les côtés gauche et droit du support pour l'ouvrir.

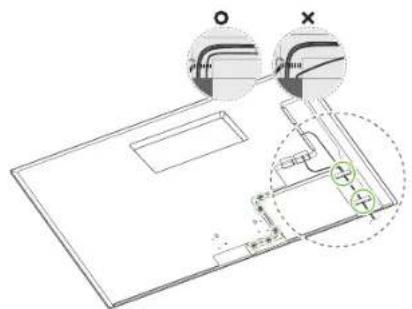

1. Connectez les câbles pendant que le téléviseur est à plat et organisez-les. Pour les modèles OLED77/83G*, commencez par fixer le cordon d'alimentation comme indiqué sur l'image.

※ Le nombre de supports fixes peut varier selon le modèle.

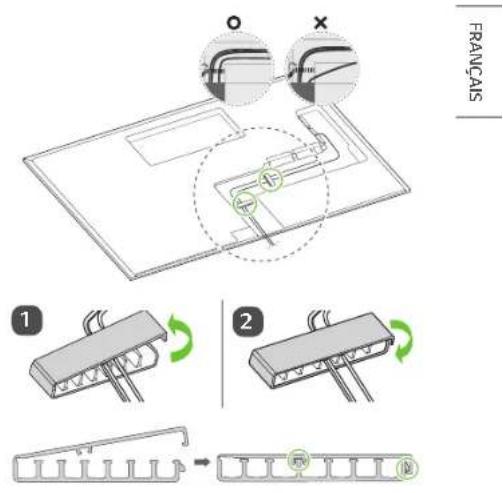

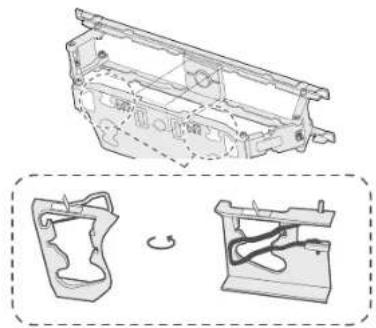

1. Alignez le cordon d'alimentation et les autres câbles à l'aide du serre-câbles. (Uniquement pour les modèles OLED G*)

Mise en garde : Gardez les câbles à l'intérieur de la zone désignée. (Les câbles situés à l'extérieur de la zone désignée peuvent empêcher la fixation du téléviseur au mur.)

OLED55/65G*

OLED77/83G*

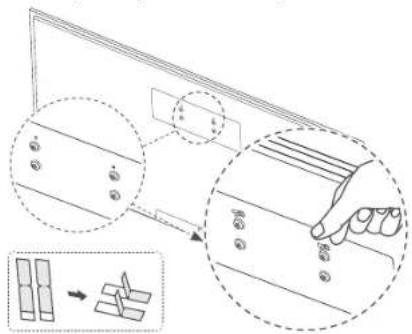

1. Fixez l'étiquette rouge du guide d'installation, pliée en forme de « L », sur la surface supérieure de l'espaceur du téléviseur.

2. Sortez deux étiquettes guides du sac de plastique fourni dans la boîte et pliez-les de la même manière que pour l'étape 2.

3. Assurez-vous que la face adhésive de l'étiquette guide d'installation est bien fixée.
4. Fixez-les selon la ligne indiquée sur le téléviseur (deux points à gauche et à droite).

1. Installez le téléviseur sur le support de fixation murale.

2. Insérez les vis d'espacement du téléviseur dans les trous du support fixé au mur. Une fois que les vis d'espacement sont insérées dans les trous, abaissez le téléviseur pour les fixer.

3. Assurez-vous que le téléviseur est correctement fixé en tirant sur sa partie inférieure.
4. Si vous installez un téléviseur sur lequel un haut-parleur est fixé, tenez le téléviseur et soulevez-le. Ne tenez pas le haut-parleur.

Mise en garde : Assurez-vous qu'au moins deux personnes sont présentes pour installer le téléviseur. (Si le produit est soulevé par une seule personne, il risque de tomber et d'entraîner des blessures ou des dommages.)

Évitez de coincer le cordon d'alimentation entre le support de fixation murale et le téléviseur lors du montage. (Si le cordon d'alimentation se coince, cela pourrait endommager le produit.)

1. Retirez la boîte de calage en papier. -Tirez le téléviseur au maximum vers l'avant pour faciliter le retrait de la boîte.

FRANÇAIS

1. Tirez les deux goupilles de sécurité sur les côtés gauche et droit du support pour les fermer.

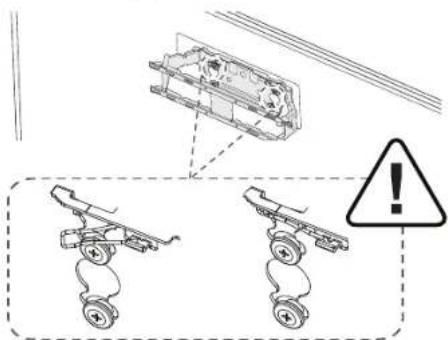

Mise en garde : Assurez-vous que les goupilles de sécurité sont fermées et fixées. (Si le produit est déplacé alors que les goupilles de sécurité sont ouvertes, il risque de tomber et d'entraîner des blessures ou des dommages.)

Si la goupille de sécurité est hors de portée, créez un espace en tirant un côté du téléviseur vers l'avant et en poussant l'autre côté contre le mur, puis verrouillez/déverrouillez la goupille de sécurité.

1. Poussez le téléviseur jusqu'à ce qu'il soit contre le mur.

Poussez doucement le haut et le bas du téléviseur, sans trop forcer.

Poussez doucement le centre du téléviseur à nouveau pour le fixer fermement au mur.

Mise en garde : Évitez d'appliquer une force excessive sur l'écran. (Vous risqueriez de l'endommager.)

FRANÇAIS

1. Si le produit installé n'est pas de niveau, vous pouvez le mettre de niveau manuellement.

Poussez le côté du téléviseur avec votre main et déplacez-le dans la direction souhaitée.

Branchement de câbles supplémentaires pendant le visionnement

(Uniquement pour les modèles OLED G*)

1. Tirez le téléviseur vers l'avant. -Tirez doucement sur les côtés supérieur et inférieur du téléviseur et tirez le côté gauche pour vérifier l'emplacement de la prise des cables.

1. Une fois que vous avez tiré le téléviseur, vous pouvez connecter les câbles.

En vous plaçant le plus loin possible derrière le téléviseur, alignez les câbles à l'aide du serre-câbles.

Mise en garde : Assurez-vous que les câbles ne sont pas placés à l'extérieur de la zone désignée. (Les câbles situés à l'extérieur de la zone désignée peuvent empêcher la fixation du téléviseur au mur.)

OLED55/65G\*

1. Poussez le téléviseur jusqu'à ce qu'il soit contre le mur.

Poussez doucement le haut et le bas du téléviseur, sans trop forcer.

Poussez doucement le centre du téléviseur à nouveau pour le fixer fermement au mur.

Mise en garde : Évitez d'appliquer une force excessive sur l'écran. (Vous risqueriez de l'endommager.)

FRANÇAIS

1. Si le produit installé n'est pas de niveau, vous pouvez le mettre de niveau manuellement.

Poussez le côté du téléviseur avec votre main et déplacez-le dans la direction souhaitée.

Caractéristiques du produit

(mm (po))

FRANÇAIS

130 (5,1)

408 (16,0) 300 (11,8) 190 (7,4) 90 (3,5)

Modèle WB22EGB
Largeur (mm (po)) 452 (17,7)
Hauteur (mm (po)) 129 (5,0)
Profondeur (mm (po)) 13 (0,5)
Poids (kg (lb)) 1,2 (2,6)
Charge de traction maximale(kg (lb))	50 (110,2)
Distance entre les visd'espacement(Largeur x Longueur)(mm (po))	180 x 55(7,0 x 2,1)

FRANCIALS
