Type de produit	Télécommande (bouton de commande haut/bas)
Marque	BEST
Modèle	ACRDBLS
Utilisation	Contrôle de relevage/abaissement d'une hotte encastrée
Dimensions de l'ouverture de montage	5 cm (largeur) x 5,7 cm (hauteur)
Épaisseur maximale de la surface de montage	2,85 cm
Rayon maximal des coins de l'ouverture	0,64 cm
Longueur du câble	121 cm
Type de connecteur	6 broches + fil de terre
Fonction	Montée/descente par toucher maintenu 1 seconde ; inversion de course en touchant pendant le mouvement
Indicateur	LED bleue lors du toucher
Alimentation	Via le boîtier de commande de la hotte (basse tension)
Type de commande	Tactile (toucher)
Installation	Encastrée dans une ouverture découpée
Contenu de l'emballage	Bouton télécommande, plaque arrière, 2 écrous hexagonaux
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les liquides et produits abrasifs
Sécurité	Ne pas installer près de sources de chaleur ou de zones d'éclaboussures
Température de fonctionnement	Ambiante (non spécifiée, estimée 0-40°C)
Réparabilité	Pièces détachées non listées ; contacter le service client BEST

FOIRE AUX QUESTIONS - ACRDBLS BEST

Comment installer la télécommande ACRDBLS ?

Découpez une ouverture de 5 cm x 5,7 cm dans la surface de montage. Enfilez le câble, installez le bouton, fixez la plaque arrière avec les écrous hexagonaux. Branchez le connecteur à 6 broches au boîtier de commande et raccordez le fil de terre. Épaisseur maximale de la surface : 2,85 cm.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que le connecteur à 6 broches est bien branché et que le fil de terre est raccordé. Assurez-vous que l'alimentation de la hotte est active. Si le problème persiste, contactez le service après-vente BEST.

Comment utiliser la télécommande ?

Touchez et maintenez le bouton pendant 1 seconde pour activer le relevage ou l'abaissement. Le bouton s'illumine en bleu lors du toucher. Si vous touchez à nouveau pendant le mouvement, la course s'inverse.

La télécommande est-elle résistante à l'eau ?

Non, elle n'est pas conçue pour être exposée à l'humidité. Évitez de l'installer dans une zone où elle pourrait être éclaboussée par des liquides chauds.

Quelle est la longueur du câble de la télécommande ?

Le câble mesure 121 cm (60 pouces).

Puis-je utiliser cette télécommande avec n'importe quelle hotte ?

Elle est conçue pour les hottes encastrées BEST compatibles. Vérifiez la compatibilité avec votre modèle ou consultez le manuel de la hotte.

Que signifie la LED bleue ?

La LED bleue s'allume lorsque vous touchez le bouton. Elle indique que la commande est activée.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec. N'utilisez pas de nettoyants liquides ou abrasifs qui pourraient endommager le bouton.

Y a-t-il des pièces détachées disponibles ?

La notice ne mentionne pas de pièces détachées spécifiques. En cas de besoin, contactez le service client BEST.

Puis-je inverser la direction de la hotte ?

Oui, si la cheminée est en mouvement, touchez le bouton pour inverser sa course.

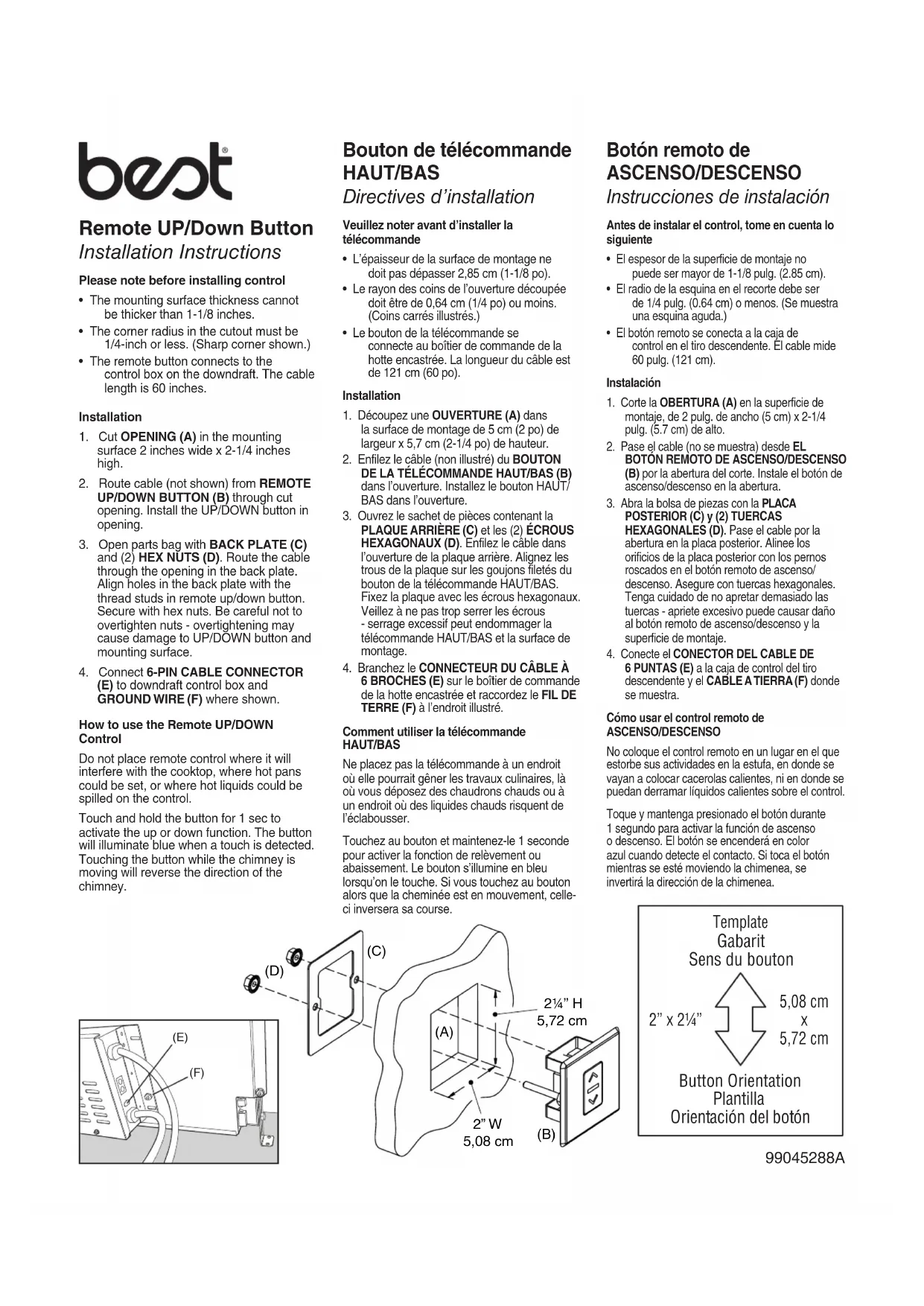

MODE D'EMPLOI ACRDBLS BEST

Bouton de télécommande HAUT/BAS

Directives d'installation

Veuillez noter avant d'installer la télécommande

• L'épaisseur de la surface de montage ne doit pas dépasser 2,85 cm (1-1/8 po).
• Le rayon des coins de l'ouverture découpée doit être de 0,64 cm (1/4 po) ou moins. (Coins carrés illustrés.)
• Le bouton de la télécommande se connecte au boîtier de commande de la hotte encastrée. La longueur du câble est de 121 cm (60 po).

Installation

1. Découpez une OUVERTURE (A) dans la surface de montage de 5 cm (2 po) de largeur x 5,7 cm (2-1/4 po) de hauteur.
2. Enfilez le câble (non illustré) du BOUTON DE LA TÉLÉCOMMANDE HAUT/BAS (B) dans l'ouverture. Installez le bouton HAUT/BAS dans l'ouverture.
3. Ouvrez le sachet de pièces contenant la PLAQUE ARRIÈRE (C) et les (2) ÉCROUS HEXAGONAUX (D). Enfilez le câble dans l'ouverture de la plaque arrière. Alignez les trous de la plaque sur les goujons filetés du bouton de la télécommande HAUT/BAS. Fixez la plaque avec les écrous hexagonaux. Veillez à ne pas trop serrer les écrous - serrage excessif peut endommager la télécommande HAUT/BAS et la surface de montage.
4. Branchez le CONNECTEUR DU CÂBLE À 6 BROCHES (E) sur le boîtier de commande de la hotte encastrée et raccordez le FIL DE TERRE (F) à l'endroit illustré.

Comment utiliser la télécommande HAUT/BAS

Ne placez pas la télécommande à un endroit où elle pourrait gêner les travaux culinaires, là où vous déposez des chaudrons chauds ou à un endroit où des liquides chauds risquent de l'éclabousser.

Touchez au bouton et maintenez-le 1 seconde pour activer la fonction de relèvement ou abaissement. Le bouton s'illumine en bleu lorsqu'on le touche. Si vous touchez au bouton alors que la cheminée est en mouvement, celle-ci inversera sa course.
