Type de produit	Kit de recirculation pour hotte
Marque	BEST
Modèle	HARKBN24
Compatibilité	BBN1243SS, BBN1303SS, BBN2243SS, BBN2303SS, BBN3306SS, BBN3306SSC, HBN1246SS, HBN1306SS, PM300SS, PM400SS, PM400SSV, PM600SSV
Dimensions de l'ouverture dans le soffite	4¼ po x 10¼ po (10,8 cm x 26 cm)
Diamètre du conduit rond inclus	7 po (17,8 cm)
Transition incluse	6 po rond à 7 po rond
Raccord coudé inclus	90°
Filtres à charbon inclus	Oui, référence S99010464
Nombre de filtres à charbon	Variable selon modèle (au moins 2)
Matériau des filtres	Charbon actif
Utilisation	Installation en recirculation pour hotte encastrée
Entretien	Nettoyer régulièrement les filtres à graisses et remplacer les filtres à charbon selon usage
Sécurité	Utiliser du ruban métallique à conduit pour fixer les raccords
Poids approximatif	Environ 5 kg (estimation)
Réparabilité	Pièces détachées disponibles (filtres, conduits)

FOIRE AUX QUESTIONS - HARKBN24 BEST

Quels modèles de hotte sont compatibles avec le kit HARKBN24 ?

Le kit est compatible avec les modèles BBN1243SS, BBN1303SS, BBN2243SS, BBN2303SS, BBN3306SS, BBN3306SSC, HBN1246SS, HBN1306SS, PM300SS, PM400SS, PM400SSV et PM600SSV.

Le kit HARKBN24 peut-il être utilisé en évacuation extérieure ?

Non, ce kit est conçu uniquement pour un fonctionnement en recirculation. Il ne doit pas être utilisé pour une évacuation extérieure.

Quelles sont les dimensions de l'ouverture à découper dans le soffite ?

L'ouverture doit être de 4¼ po x 10¼ po (10,8 cm x 26 cm). Un gabarit est fourni pour faciliter la découpe.

Comment installer les filtres à charbon ?

Retirez les filtres à graisses, puis fixez les filtres à charbon à l'arrière des filtres à graisses à l'aide des attaches métalliques fournies (4 par filtre). Replacez le tout.

Quels accessoires sont inclus dans le kit ?

Le kit inclut un conduit rond de 7 po, une transition de 6 po rond à 7 po rond, un raccord coudé de 90°, une grille de soffite, des filtres à charbon et les attaches nécessaires.

Comment assurer l'étanchéité des raccords ?

Utilisez du ruban métallique à conduit pour fixer et sceller tous les raccords afin d'éviter les fuites d'air.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 3 à 6 mois selon l'utilisation. Un filtre saturé réduit l'efficacité de la hotte.

Le kit HARKBN24 est-il compatible avec une hotte îlot ?

Ce kit est conçu pour les hottes encastrées dans une armoire. Pour une hotte îlot, un kit spécifique serait nécessaire.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Assurez-vous qu'ils soient secs avant de les remettre en place.

Où trouver les pièces de rechange pour le HARKBN24 ?

Les pièces détachées comme les filtres à charbon (réf. S99010464) sont disponibles auprès du fabricant ou de revendeurs agréés.

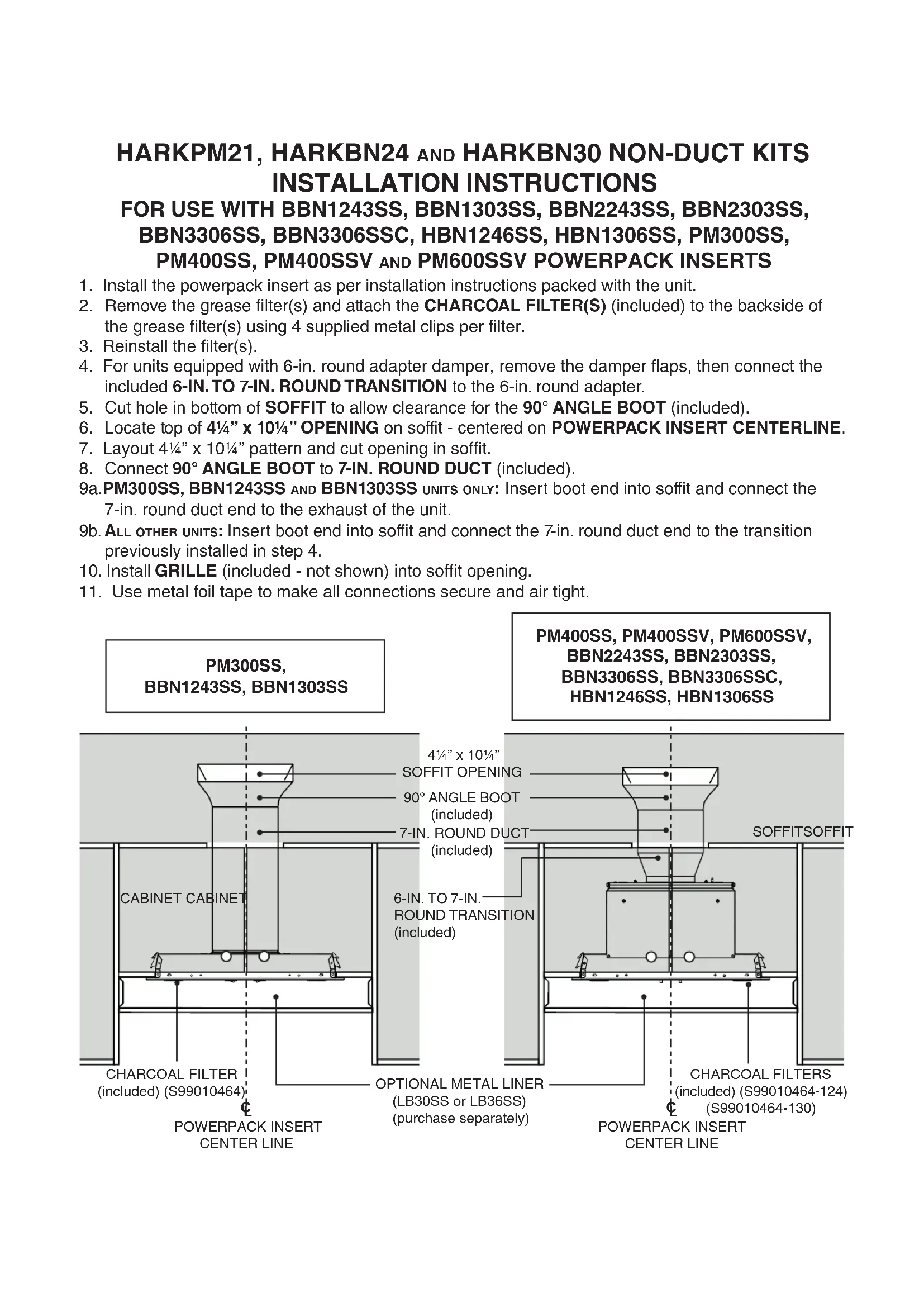

MODE D'EMPLOI HARKBN24 BEST

1. Installer la hotte encastrée selon les directives d'installation accompagnant l'appareil.
2. Retirer le(s) filtre(s) à graisses et fixer le(s) FILTRE(S) AU CHARBON (inclus) à l'arrière du (des) filtre(s) à graisses à l'aide des attaches métalliques fournies (4 par filtre).
3. Remettre en place le(s) filtre(s).
4. Pour les hottes munies d'un adaptateur volet rond de 6 po, retirer les clapets du volet, puis raccorder la TRANSITION DE 6 PO ROND À 7 PO ROND (incluse) à l'adaptateur rond de 6 po.
5. Découper l'ouverture dans le bas du SOFFITE pour permettre le dégagement requis pour le RACCORD COUDÉ DE 90° (inclus).
6. Localiser le dessus de l'OUVERTURE DE 4¼ PO x 10¼ PO sur le soffite, alignée avec la LIGNE DE CENTRE DE LA HOTTE ENCASTRÉE.
7. Placer le gabarit de 4¼ po x 10¼ po et découper l'ouverture dans le soffite.
8. Connecter le RACCORD COUDÉ DE 90° au CONDUIT ROND DE 7 PO (inclus).
   9a.APPAREILS PM300SS, BBN1243SS ET BBN1303SS SEULEMENT: Insérer l'extrémité du raccord dans le soffite et connecter l'extrémité du conduit rond de 7 po à la sortie de la hotte.
   9b. TOUS LES AUTRES APPAREILS : Insérer l'extrémité du raccord dans le soffite et connecter l'extrémité du conduit rond de 7 po à la transition installée précédemment à l'étape 4.
9. Installer la GRILLE (incluse, non illustrée) dans l'ouverture du soffite.
10. Utiliser du ruban métallique à conduit pour fixer tous les raccords et assurer leur étanchéité.

PM300SS, BBN1243SS, BBN1303SS
PM400SS, PM400SSV, PM600SSV, BBN2243SS, BBN2303SS, BBN3306SS, BBN3306SSC, HBN1246SS, HBN1306SS
