Type de produit	Thermostat d'ambiance
Marque	Eberle
Modèle	RTR-E 3545
Alimentation	230 V AC, 50 Hz
Tension de commutation	230 V AC
Courant de commutation	0,1 A
Plage de température de consigne	5 °C à 30 °C
Hystérésis	≈ 0,5 °C
Indice de protection	IP20
Degré de pollution	2
Humidité relative max.	95 % sans condensation
Température d'essai	75 ± 2 °C
Tension d'impulsion de calcul	4 kV
Classe énergétique	I = 1 % (selon UE 811/2013)
Conformité	EN 60730
Installation	Par un professionnel uniquement
Utilisation	Locaux secs et fermés
Dimensions (L x H x P)	85 x 85 x 30 mm
Poids	150 g
Matériau du boîtier	Plastique
Affichage	Aucun (réglage mécanique)
Fonctions principales	Régulation de température, coupure chauffage
Réparabilité	Appareil non réparable, à remplacer en cas de défaillance

FOIRE AUX QUESTIONS - RTR-E 3545 Eberle

Comment installer mon thermostat Eberle RTR-E 3545 ?

L'installation doit être réalisée par un professionnel qualifié conformément aux schémas de montage. Respectez les règles de sécurité et coupez l'alimentation avant toute intervention.

Quel est le schéma de raccordement ?

Le schéma de raccordement se trouve dans la notice fournie. En général, les bornes sont marquées (L, N, sortie). Pour une installation correcte, suivez les instructions de montage.

À quoi sert le bouton rotatif ?

Le bouton rotatif permet de régler la température de consigne souhaitée. Tournez-le dans le sens horaire pour augmenter la température, antihoraire pour la diminuer.

Comment régler la température ?

Tournez le bouton rotatif pour aligner le repère sur la valeur de température désirée (généralement de 5 °C à 30 °C). La température effective mettra 1 à 2 heures à se stabiliser.

Que faire si le thermostat ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Si le problème persiste, contactez un professionnel car l'appareil ne contient aucune pièce réparable par l'utilisateur.

Puis-je utiliser ce thermostat pour un plancher chauffant ?

Ce thermostat est conçu pour des locaux secs et des conditions normales. Pour un plancher chauffant, vérifiez la compatibilité avec la puissance et le type de sonde ; dans le doute, consultez un installateur.

Quelle est la précision de ce thermostat ?

La précision est typiquement de l'ordre de ±1 °C autour du point de consigne, avec un hystérésis d'environ 0,5 °C.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau ou l'humidité.

Que signifie le voyant lumineux ?

Ce modèle ne possède pas de voyant lumineux. Le fonctionnement est indiqué uniquement par la position du bouton et la réaction du système de chauffage.

Comment savoir si le thermostat est défectueux ?

Si la température de la pièce ne correspond pas à la consigne après plusieurs heures, ou si le chauffage ne s'allume pas alors que l'alimentation est correcte, le thermostat peut être défectueux. Faites-le vérifier par un professionnel.

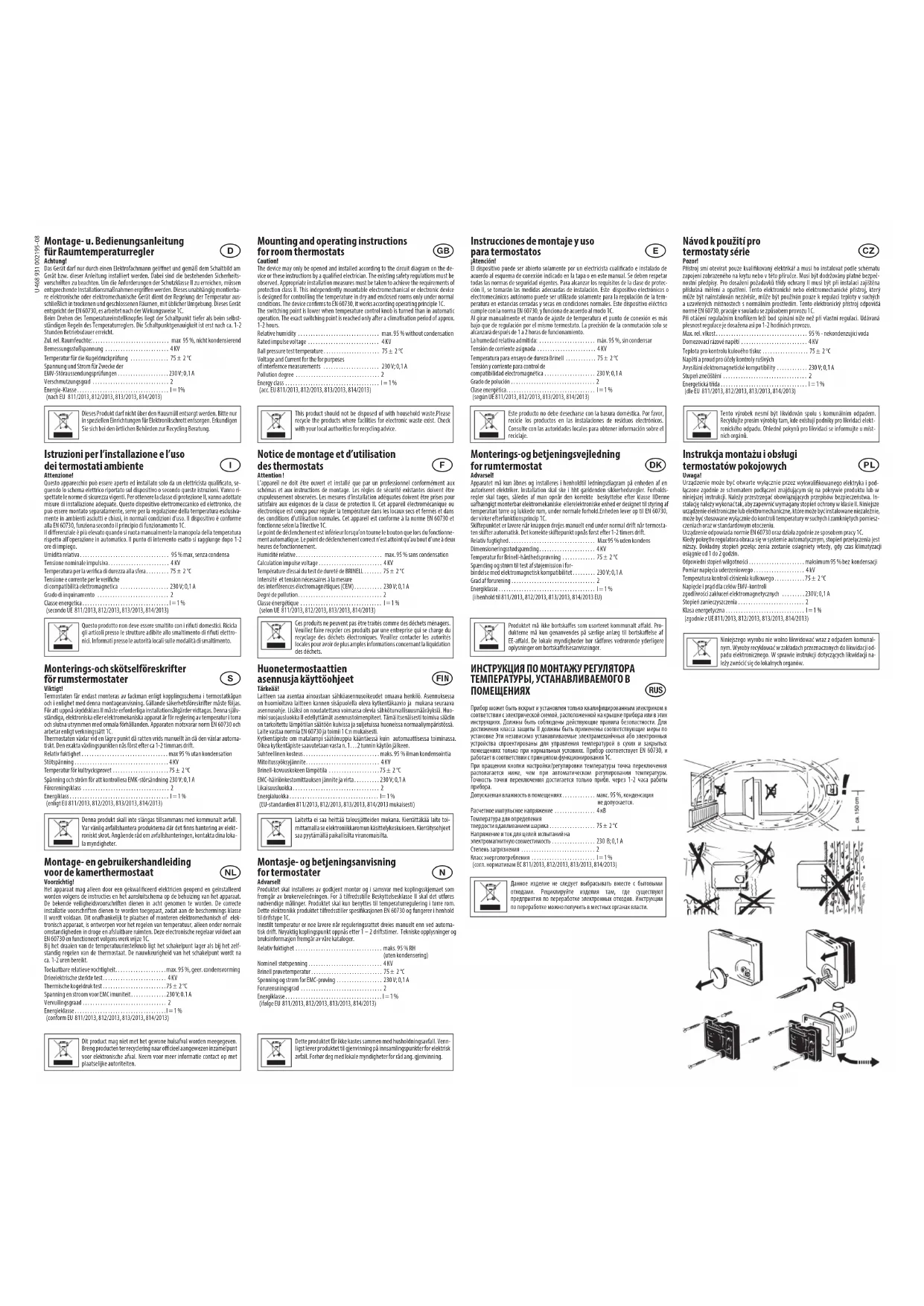

MODE D'EMPLOI RTR-E 3545 Eberle

Notice de montage et d'utilisation des thermostats

F

Attention!

L'appareil ne doit être ouvert et installé que par un professionnel conformément aux schémas et aux instructions de montage. Les règles de sécurité existantes doivent être crupuleusement observées. Les mesures d'installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II. Cet appareil électromécanique ou électronique est conçu pour réguler la température dans les locaux secs et fermés et dans des conditions d'utilisation normales. Cet appareil est conforme à la norme EN 60730 et fonctionne selon la Directive 1C.

Le point de déclenchement est inférieur lorsqu'on tourne le bouton que lors du fonctionnement automatique. Le point de déclenchement correct n'est attoint qu'au bout d'une à deux heures de fonctionnement.

Humidité relative.... max. 95 % sans condensation

Calculation impulse voltage 4 KV

Température d'essai du test de dureté de BRINELL ..... 75 ± 2 °C

Intensité et tension nécessaires à la mesure

des interférences électromagnétiques (CEM) ..... 230 V; 0,1 A

Degré de pollution.... 2

Classe énergétique .... I = 1 %

(selon UE 811/2013, 812/2013, 813/2013, 814/2013)

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
