Fiche technique : F01391 Transformate pour sonnerie 87045 LIMOGES Cedex Téléphone : ([phone] - Télécopie : ([phone] Fiche technique : F01391FR/02 Référence(s) : 4 130 90/91/92/93 4 130 95/96/97/98 Mise à jour le : 28/07/2017 Créée le : 17/06/2011 1/2 Transformateurs modulaires pour sonnerie et de sécurité SOMMAIRE PAGES

1. Principe de fonctionnement ............................. 1

2. Caractéristiques générales................................. 1

3. Gammes ............................................................. 1 à 2

4. Caractéristiques techniques .............................. 2

5. Caractéristiques électriques .............................. 2

secondaire 12 V couplage parallèle 230 V 24V

CTP (1) secondaire 24 V couplage série 230 V 24V 12V

a. Transformateurs de sécurité : destinés à assurer la protection des per- sonnes par l’utilisation de la très basse tension (TBT U sec ≤ 50 V). Ils per- mettent d’alimenter en 12 ou 24 V des matériels tels que : - relais - contacteur de puissance modulaire - voyant - télérupteur

Spécique413090-4 Permettent le passage du peigne en partie supérieure du boîtier. Alimentation possible en 230 V directement en sortie du disjoncteur de pro tection par peigne uni +

Informations marquées en face avant par tampographie garantissant une excellente tenue dans le temps : - référence, - tensions primaire et secondaire - agréments - puissance nominale => transformateur de sécurité, - courants secondaires - conformités aux norme - schéma de raccordement - sigle normatif du transformateur - repérage des bornes marqué en relief (suivant modèle).

4.2 Fixation / cotes d’

Fixation murale ou sur transformateurs 3 et 4 modules. Fixation sur rail symétrique transformateurs 2 et 5 modules. (*) Déclipable avec outil. b. Transformateurs de sonnerie : transformateurs de sécurité dont la tension secondaire nominale ne dépasse pas 24 V et prévus pour une utilisation intermittente. Ils permettent d’alimenter en 8 V/12 V ou 24 V des systèmes de contrôle d’accès : - sonnerie - carillon - gâche électrique - barrière électrique

Egalement : - détecteur d’inondation - détecteur d’élévation de température Barrettes de couplage fournies avec l’appareil

3.1 Transformateur de sécurité

Primaire 230 V, secondaire 12 V / 24 V.

3.2 Transformateur pour sonnerie

Primaire 230 V. Puissance Référence Nbre de modules (VA)

Tension Intensité Puissance Nbre de modules secondaire Référence (V) (A) (VA) 8 0,5 4 4 130 90 2 8 / 12 1 / 0,66 8 4 130 91 2 8 / 12 3 / 2 24 4 130 92 4

/ 24 1,5 / 1 18 / 24 4 130 93 4 Réf.

(1) CTP voir caractéristiques générales

Monophasé 50/60 Hz Alimentation primaire 230 V Protégé contre les contacts indirects xxB Classe II après mise sous plastron dans le coret Tensions primaire et secondaires en courant alternatif

2.1 Conformités normatives

Agrément EN 61558-2-6 Transformateurs de sécurité Agrément EN 61558-2-8 Transformateurs de sonnerie Conforme ERP et IGH Marquage

2.2 Protection des transformateurs

Protégés contre les surcharges et court-circuits par un dispositif de protec- tion thermique (CTP) intégré dans l’enroulement primaire. En cas de déclenchement automatique de ce dispositif, couper l’alimen- tation primaire et laisser refroidir l’appareil avant une nouvelle mise sous tension. 2 dents, disjoncteur 230 V 8V

PTC (1) Réf. 4 130 90 Réf. 4 130 93Réf. 4 130 91/92 F01391FR-02.indd 1 28/07/2017 11:552/2 Fiche technique : F01391FR/02 Mise à jour le : 28/07/2017 Créée le : 17/06/2011 Référence(s) : Transformateurs modulaires pour sonnerie et de sécurité 4 130 90/91/92/93 4 130 95/96/97/98

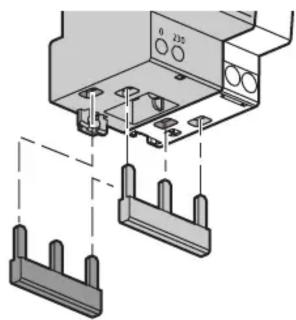

Spécique 4 130 90 - 4 130 91 (boîtier 2 modules) Permettent le passage du peigne en partie supérieure du boîtier. Alimentation possible en 230 V directement en sortie du disjoncteur de pro- tection par peigne uni + neutre :

Informations marquées en face avant par tampographie garantissant une excellente tenue dans le temps : - référence, - tensions primaire et secondaire - agréments - puissance nominale => transformateur de sécurité, - courants secondaires => transformateur pour sonnerie, - conformités aux normes, - schéma de raccordement (suivant modèle), - sigle normatif du transformateur (sonnerie ou sécurité), - repérage des bornes marqué en relief (suivant modèle).

5. CARACTÉRISTIQUES ÉLECTRIQUES

Transformateurs de sécurité

Potentiel calorifique (exprimé en Méga Joule)

4.2 Fixation / cotes d’encombrement

Fixation murale ou sur rail symétrique 3 prof. 7,5 ou 15 mm* pour les transformateurs 3 et 4 modules. Fixation sur rail symétrique 3 prof. 7,5 ou 15 mm* pour les transformateurs 2 et 5 modules.

Les transformateurs sont équipés d’un porte repère acceptant tous les types d’étiquettes de la gamme modulaire Lexic.

Enveloppe isolante en polyamide 6/6 chargé minéral. Porte repère en polycarbonate transparent. Grie de xation sur rail en polyacétal ou polyamide. (*) Déclipable avec outil. Nbre de modules

Nbre de modules Référence

Puissance Perte Chute Intensité Réf. (VA) à vide (w) tension % primaire en cos = 1 cos = 1 Ucc % charge (A) 4 130 95 16 2,5 34,6 0,60 27,5 0,10 4 130 96 25 2,5 29 0,66 23,3 0,14 4 130 97 40 4 17,9 0,68 14,4 0,22 4 130 98 63 4 15,7 0,75 13,6 0,33 Rendement Sonnerie d Sécurité Réf. 4 130 90 4 130 91 4 130 92 4 130 93 P. cal (MJ) 5,6 6,3 11,3 11,4 Réf. 4 130 95 4 130 96 4 130 97 4 130 98 P. cal (MJ) 12,2 12,2 14,6 15,5 Tensions primaire et secondaires en courant alternatif sonnerie Protégés contre les surcharges et court-circuits par un dispositif de protec

tion thermique (CTP) intégré dans l’enroulement primaire. dispositif, couper l’alimen

tation primaire et laisser refroidir l’appareil avant une nouvelle mise sous 2 dents, disjoncteur à gauche 3 dents, disjoncteur à droite F01391FR-02.indd 2 28/07/2017 11:55
