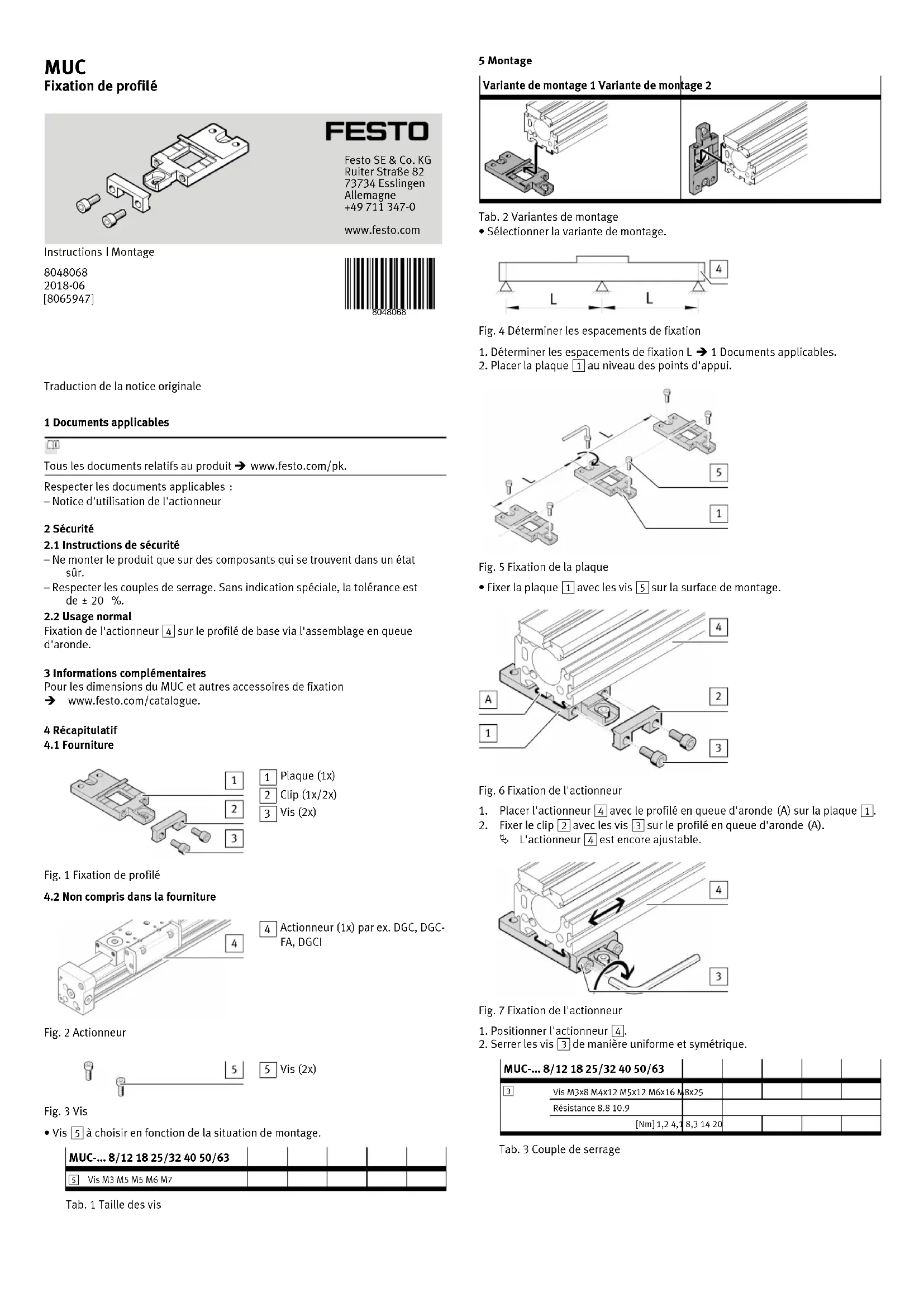

MODE D'EMPLOI MUC-63 Festo

Traduction de la notice originale 1 Documents applicables Tous les documents relatifs au produit èwww.festo.com/pk. Respecter les documents applicables: – Notice d'utilisation de l'actionneur 2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr. – Respecter les couples de serrage. Sans indication spéciale, la tolérance est de±20%.

Fixation de l'actionneur4 sur le profilé de base via l'assemblage en queue d'aronde. 3 Informations complémentaires Pour les dimensions du MUC et autres accessoires de fixation è www.festo.com/catalogue. 4 Récapitulatif

Vis (2x) Fig. 1 Fixation de profilé

4.2 Non compris dans la fourniture

Actionneur (1x) par ex. DGC, DGC- FA, DGCI Fig. 2 Actionneur

• Vis5 à choisir en fonction de la situation de montage. MUC-... 8/12 18 25/32 40 50/63 5 Vis M3 M5 M5 M6 M7 Tab. 1 Taille des vis 5 Montage Variante de montage 1 Variante de montage 2 Tab. 2 Variantes de montage

• Sélectionner la variante de montage. Fig. 4 Déterminer les espacements de fixation

1. Déterminer les espacements de fixation Lè 1 Documents applicables.

2. Placer la plaque1 au niveau des points d'appui.

Fig. 5 Fixation de la plaque

• Fixer la plaque1 avec les vis5 sur la surface de montage. Fig. 6 Fixation de l'actionneur

1. Placer l'actionneur4 avec le profilé en queue d'aronde(A) sur la plaque1.

2. Fixer le clip2 avec les vis3 sur le profilé en queue d'aronde(A).

L'actionneur4 est encore ajustable. Fig. 7 Fixation de l'actionneur

1. Positionner l'actionneur4.

2. Serrer les vis3 de manière uniforme et symétrique.

[Nm] 1,2 4,1 8,3 14 20 Tab. 3 Couple de serrage

MUC Fixation de profilé
