Caractéristiques techniques	Manette de changement de vitesses Shimano Claris R2000 ST-RS200-R, compatible avec les systèmes de transmission Shimano 8/9 vitesses.
Type de produit	Accessoire de vélo, manette de dérailleur.
Utilisation	Conçu pour un usage sur route, permettant un changement de vitesses fluide et précis.
Maintenance et réparation	Vérifier régulièrement le fonctionnement des vitesses et le bon état des câbles. Remplacer les câbles et gaines si nécessaire.
Sécurité	Assurez-vous que la manette est correctement installée pour éviter tout dysfonctionnement lors de la conduite.
Informations générales	Produit léger, ergonomique, conçu pour améliorer l'expérience de conduite sur route.

FOIRE AUX QUESTIONS - CLARIS R2000 ST-RS200-R SHIMANO

Comment installer le SHIMANO CLARIS R2000 ST-RS200-R sur mon vélo ?

Pour installer le SHIMANO CLARIS R2000 ST-RS200-R, commencez par retirer le guidon et les anciens leviers. Assurez-vous que les câbles de frein et de dérailleur sont également retirés. Fixez le nouveau levier au guidon en utilisant les vis fournies, puis reconnectez les câbles en suivant les instructions du manuel d'installation.

Pourquoi mon levier de vitesses ne fonctionne-t-il pas correctement ?

Si votre levier de vitesses ne fonctionne pas correctement, vérifiez d'abord que les câbles sont bien tendus et correctement installés. Assurez-vous également que le dérailleur arrière est bien réglé. Si le problème persiste, il peut être nécessaire de lubrifier les câbles ou de remplacer les câbles usés.

Que faire si le levier de frein est trop lâche ?

Si le levier de frein est trop lâche, vérifiez le réglage du câble de frein. Il peut être nécessaire de le resserrer en ajustant la vis de tension située sur le levier. Si le problème persiste, vérifiez l'état des plaquettes de frein et remplacez-les si nécessaire.

Le levier de vitesses se bloque, que faire ?

Si le levier de vitesses se bloque, cela peut être dû à un câble de dérailleur enroulé ou à un manque de lubrification. Inspectez le câble et le dérailleur pour détecter tout blocage physique. Lubrifiez le câble et assurez-vous qu'il se déplace librement dans les gaines.

Comment entretenir mon SHIMANO CLARIS R2000 ST-RS200-R ?

Pour entretenir votre SHIMANO CLARIS R2000 ST-RS200-R, nettoyez régulièrement les leviers et les câbles avec un chiffon doux. Vérifiez le bon fonctionnement des câbles et lubrifiez-les si nécessaire. Assurez-vous également que tous les boulons sont bien serrés.

Où puis-je acheter des pièces de rechange pour le SHIMANO CLARIS R2000 ST-RS200-R ?

Les pièces de rechange pour le SHIMANO CLARIS R2000 ST-RS200-R peuvent être achetées auprès de revendeurs spécialisés en accessoires de vélo, dans des magasins de sport ou en ligne sur des sites de vente de pièces de vélo.

MODE D'EMPLOI CLARIS R2000 ST-RS200-R SHIMANO

UM-00C0A-002-00 Manuel de l'utilisateur Levier de changement de vitesse (2-WAY RELEASE) Type de ST Des manuels de l'utilisateur sont disponibles dans d'autres langues à :http://si.shimano.com AVERTISSEMENT IMPORTANT

Pour tout renseignement supplémentaire concernant l'installation et le réglage, prière de contacter le lieu d'achat ou un revendeur de bicyclettes à proximité. Un manuel du revendeur est également disponible sur notre site Web (http://si.shimano.com).

Ne pas démonter ou modifi er ce produit. Pour votre sécurité, veuillez lire attentivement le présent manuel de l'utilisateur avant toute utilisation et vous y conformer pour une utilisation correcte. Informations générales concernant la sécurité Pour obtenir des informations sur le remplacement, contactez le magasin où vous avez effectué votre achat ou un vendeur de vélos. AVERTISSEMENT

Il est important de bien comprendre le fonctionnement du système de freinage de votre vélo. Une utilisation incorrecte du système de freinage de votre vélo peut entraîner une perte de contrôle ou une chute, pouvant provoquer de graves blessures. Comme chaque vélo s'utilise différemment, assurez-vous d'apprendre la bonne technique de freinage (en incluant la pression de freinage et les caractéristiques de contrôle du vélo) et le fonctionnement de votre vélo. Vous pouvez faire cela en consultant votre fournisseur offi ciel de vélo ainsi que le manuel d'utilisateur de votre vélo, et aussi en vous entraînant à faire du vélo et à la technique de freinage.

Si l'on actionne le frein avant trop fortement, on risquera de bloquer la roue et de faire tomber le vélo vers l'avant, et des blessures graves risqueront alors de s'ensuivre.

Toujours s'assurer du bon fonctionnement des freins avant et arrière avant d'utiliser la bicyclette.

La distance de freinage est plus grande par temps pluvieux.Réduire la vitesse et actionner les freins plus tôt et en douceur.

Si la surface de la route est mouillée, les pneumatiques dérapent plus facilement. Si les pneumatiques dérapent, vous pouvez tomber de la bicyclette. Afi n d'éviter cela, réduire la vitesse et actionner les freins tôt et en douceur.

Après avoir bien lu le manuel de l'utilisateur, le ranger dans un endroit sûr pour référence ultérieure. Remarque

Veillez à continuer de tourner la manivelle pendant le fontionnement du levier.

Lire les manuels d'utilisations pour le dérailleur avant; le dérailleur arrière et les freins également.

Les produits ne sont pas garantis contre l'usure et la détérioration naturelle du fait d'un usage normal et du vieillissement. Inspections régulières avant de conduire la bicyclette Avant de conduire la bicyclette, vérifi er les articles suivants. Si l'un des articles suivants présente un problème, contacter le lieu d'achat ou un revendeur de bicyclettes.

Est-ce-que les freins avant et arrière fonctionnent correctement?

Est-ce que le changement des vitesses se déroule sans heurts?

Est-ce que les leviers sont bien attachés au guidon?

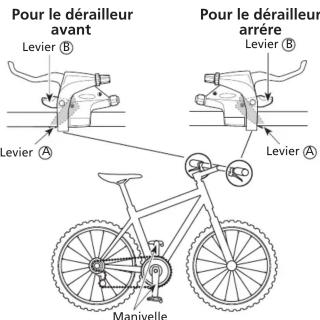

Est-ce qu'il survient des bruits inahituels pendant le fonctionnement? Nom des pièces Pour le dérailleur avant Levier

Pour le dérailleur arrére Levier

Manivelle Founctionnement Freinage Changement de vitesse Veillez à continuer de tourner la manivelle pendant le fontionnement du levier. Mise en garde concernant le fonctionnement Les deux leviers

reviennent toujours à la position de départ lorsqu'ils sont relâchés après déplacement. Founctionnement des leviers de dérailluer arriére Vous pouvez modifi er la course du levier pour passer lenombre souhaité de vitesses. Pour passer une vitesse à lafois uniquement, déplacez le levier sur la position

pour passer deux vitesses à la fois, déplacez le levier surla position

Levier : Permet le passage sur un plus grand pignon. (Le pédalage est plus facile.)Position d'originedu levier

Chaingement d'un pignon à la fois Exemple: du 3ème au 4ène pignon

Chaingement rapide de deux pignons à la foisExemple: du 3ème au 5ène pignon

Levier : Permet le passage sur un plus petit pignon. (Le pédalage est plus diffi cile.)Position d'origine dulevier

"Les vitesses peuvent être changées en poussant ou en tirantle levier."Exemple: du 4ème au 3ène pignon

Functionnement des leviers de dérailleur avant

• Le schéma montre la triple spécifi cation. La méthode est la même que pour la "double" de spécifi cation.

Levier : Permet le passage sur un plus grand plateu. (Le pédalage est plus diffi cile.)Position d'originedu levier

Levier : Permet le passage sur un plus petit plateau. (Le pédalage est plus facile.)Position d'originedu levier "Les vitesses peuvent être changées en poussant ou en tirant le levier." Pour la manette de changement de vitesse équipée de la fonction de correction Lorsque la manette est actionnée, un clic est émis lorsque la correction (mécanisme supprimant les bruits) s'engage et un deuxième clic plus fort est émis lorsque la course du dérailleur est terminée. Une fois la correction effectuée, il suffi t d'appuyer une nouvelle fois pour que la course du dérailleur se termine.Correction Clic Clic Course complète du dérailleur Correction (mécanisme supprimant les bruits) Si la chaîne se trouve sur le grand plateau avant et sur le pignon arrière le plus grand, elle frottera sur le dérailleur avant, ce qui entraînera l'apparition d'un bruit caractéristique. Lorsque cela se produit, appuyez légèrement sur la manette (vers le point où le clic est émis). Le dérailleur avant se déplace alors légèrement vers le plateau le plus petit, ce qui élimine le bruit.Position de chaîneMouvement du dérailleur avantRemarque : les spécifi cations peuvent être modifi ées sans préavis. (French)
