Caractéristiques techniques	Type : moyeu arrière, compatibilité : 8/9/10 vitesses, poids : 950 g, couleur : noir
Utilisation	Conçu pour les vélos de route et VTT, idéal pour les cyclistes recherchant performance et fiabilité.
Maintenance et réparation	Vérifier régulièrement le serrage des écrous, nettoyer et lubrifier les roulements tous les 500 km.
Sécurité	Assurez-vous que le moyeu est correctement installé pour éviter tout accident lors de la conduite.
Informations générales	Garantie constructeur de 2 ans, pièce de rechange recommandée pour les systèmes Shimano.

FOIRE AUX QUESTIONS - FH-NN300-HM SHIMANO

Quel type de vélo est compatible avec le SHIMANO FH-NN300-HM ?

Le SHIMANO FH-NN300-HM est compatible avec la plupart des vélos de route et de montagne équipés d'un système de moyeu à cassette.

Comment installer le SHIMANO FH-NN300-HM ?

Pour installer le SHIMANO FH-NN300-HM, retirez la roue arrière de votre vélo, dévissez l'ancienne cassette, puis vissez la nouvelle cassette sur le moyeu en vous assurant qu'elle est bien fixée.

Quelle est la capacité de charge maximale du SHIMANO FH-NN300-HM ?

Le SHIMANO FH-NN300-HM est conçu pour supporter une charge maximale d'environ 100 kg, ce qui est suffisant pour la plupart des cyclistes.

Comment entretenir le SHIMANO FH-NN300-HM ?

Pour entretenir le SHIMANO FH-NN300-HM, nettoyez régulièrement le moyeu et la cassette, lubrifiez les roulements et vérifiez l'alignement de la roue.

Le SHIMANO FH-NN300-HM est-il résistant à l'eau ?

Oui, le SHIMANO FH-NN300-HM est conçu pour être résistant à l'eau, mais il est recommandé d'éviter une exposition prolongée à des conditions humides.

Où puis-je trouver des pièces de rechange pour le SHIMANO FH-NN300-HM ?

Les pièces de rechange pour le SHIMANO FH-NN300-HM peuvent être trouvées dans les magasins de vélo locaux ou sur des sites de vente en ligne spécialisés.

Que faire si j'entends un bruit étranger provenant du SHIMANO FH-NN300-HM ?

Si vous entendez un bruit étrange, vérifiez d'abord le serrage des écrous et la tension de la chaîne. Si le bruit persiste, consultez un professionnel pour un diagnostic.

Quelle est la garantie du SHIMANO FH-NN300-HM ?

Le SHIMANO FH-NN300-HM est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI FH-NN300-HM SHIMANO

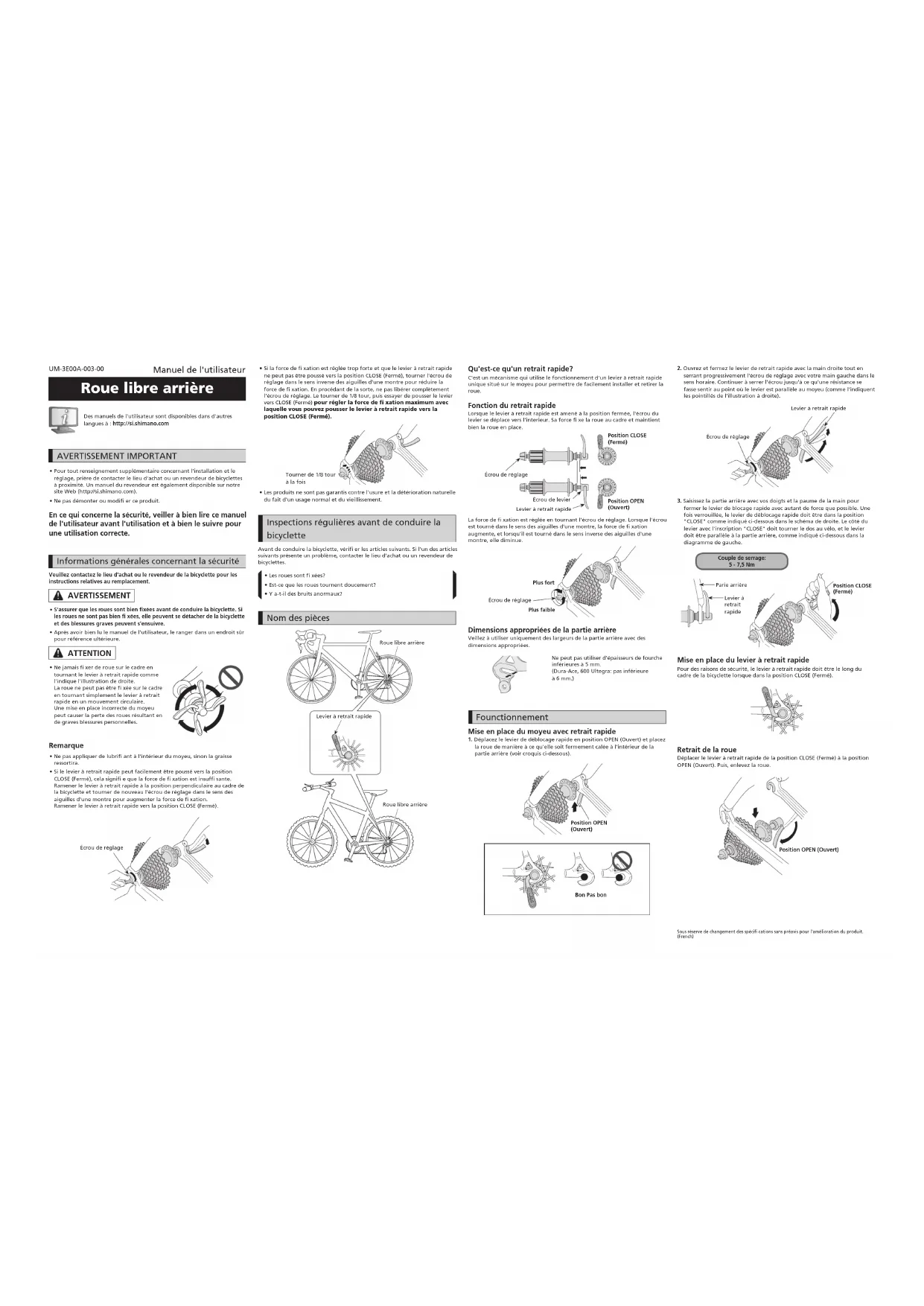

Sous réserve de changement des spécifi cations sans préavis pour l'amélioration du produit. (French)UM-3E00A-003-00 Manuel de l'utilisateur Roue libre arrière Des manuels de l'utilisateur sont disponibles dans d'autres langues à : http://si.shimano.com AVERTISSEMENT IMPORTANT

Pour tout renseignement supplémentaire concernant l'installation et le réglage, prière de contacter le lieu d'achat ou un revendeur de bicyclettes à proximité. Un manuel du revendeur est également disponible sur notre site Web (http://si.shimano.com).

Ne pas démonter ou modifi er ce produit. En ce qui concerne la sécurité, veiller à bien lire ce manuel de l'utilisateur avant l'utilisation et à bien le suivre pour une utilisation correcte. Informations générales concernant la sécurité Veuillez contactez le lieu d'achat ou le revendeur de la bicyclette pour les instructions relatives au remplacement. AVERTISSEMENT

• S'assurer que les roues sont bien fi xées avant de conduire la bicyclette. Si les roues ne sont pas bien fi xées, elle peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivre.

Après avoir bien lu le manuel de l'utilisateur, le ranger dans un endroit sûr pour référence ultérieure. ATTENTION

Ne jamais fi xer de roue sur le cadre en tournant le levier à retrait rapide comme l'indique l'illustration de droite.La roue ne peut pas être fi xée sur le cadre en tournant simplement le levier à retrait rapide en un mouvement circulaire.Une mise en place incorrecte du moyeu peut causer la perte des roues résultant en de graves blessures personnelles. Remarque

Ne pas appliquer de lubrifi ant à l'intérieur du moyeu, sinon la graisse ressortira.

Si le levier à retrait rapide peut facilement être poussé vers la position CLOSE (Fermé), cela signifi e que la force de fi xation est insuffi sante. Ramener le levier à retrait rapide à la position perpendiculaire au cadre de la bicyclette et tourner de nouveau l'écrou de réglage dans le sens des aiguilles d'une montre pour augmenter la force de fi xation.Ramener le levier à retrait rapide vers la position CLOSE (Fermé).Écrou de réglage

Si la force de fi xation est réglée trop forte et que le levier à retrait rapide ne peut pas être poussé vers la position CLOSE (Fermé), tourner l'écrou de réglage dans le sens inverse des aiguilles d'une montre pour réduire la force de fi xation. En procédant de la sorte, ne pas libérer complètement l'écrou de réglage. Le tourner de 1/8 tour, puis essayer de pousser le levier vers CLOSE (Fermé) pour régler la force de fi xation maximum avec laquelle vous pouvez pousser le levier à retrait rapide vers la position CLOSE (Fermé).Tourner de 1/8 tour à la fois

Les produits ne sont pas garantis contre l'usure et la détérioration naturelle du fait d'un usage normal et du vieillissement. Inspections régulières avant de conduire la bicyclette Avant de conduire la bicyclette, vérifi er les articles suivants. Si l'un des articles suivants présente un problème, contacter le lieu d'achat ou un revendeur de bicyclettes.

Les roues sont fi xées?

Est-ce que les roues tournent doucement?

Y a-t-il des bruits anormaux? Nom des pièces Levier à retrait rapideRoue libre arrière Levier à retrait rapide Roue libre arrière Qu'est-ce qu'un retrait rapide? C'est un mécanisme qui utilise le fonctionnement d'un levier à retrait rapide unique situé sur le moyeu pour permettre de facilement installer et retirer la roue. Fonction du retrait rapide Lorsque le levier à retrait rapide est amené à la position fermée, l'écrou du levier se déplace vers l'interieur. Sa force fi xe la roue au cadre et maintient bien la roue en place.Position CLOSE (Fermé)Position OPEN (Ouvert)Écrou de réglageÉcrou de levierLevier à retrait rapideLa force de fi xation est réglée en tournant l'écrou de réglage. Lorsque l'écrou est tourné dans le sens des aiguilles d'une montre, la force de fi xation augmente, et lorsqu'il est tourné dans le sens inverse des aiguilles d'une montre, elle diminue.Écrou de réglagePlus faiblePlus fort Dimensions appropriées de la partie arrière Veillez à utiliser uniquement des largeurs de la partie arrière avec des dimensions appropriées.Ne peut pas utiliser d'épaisseurs de fourche inférieures à 5 mm.(Dura-Ace, 600 Ultegra: pas inférieure à 6 mm.) Founctionnement Mise en place du moyeu avec retrait rapide 1. Déplacez le levier de déblocage rapide en position OPEN (Ouvert) et placez la roue de manière à ce qu'elle soit fermement calée à l'intérieur de la partie arrière (voir croquis ci-dessous).Position OPEN (Ouvert)Bon Pas bon2. Ouvrez et fermez le levier de retrait rapide avec la main droite tout en serrant progressivement l'écrou de réglage avec votre main gauche dans le sens horaire. Continuer à serrer l'écrou jusqu'à ce qu'une résistance se fasse sentir au point où le levier est parallèle au moyeu (comme l'indiquent les pointillés de l'illustration à droite).Écrou de réglageLevier à retrait rapide3. Saisissez la partie arrière avec vos doigts et la paume de la main pour fermer le levier de blocage rapide avec autant de force que possible. Une fois verrouillée, le levier de déblocage rapide doit être dans la position "CLOSE" comme indiqué ci-dessous dans le schéma de droite. Le côté du levier avec l'inscription "CLOSE" doit tourner le dos au vélo, et le levier doit être parallèle à la partie arrière, comme indiqué ci-dessous dans la diagramme de gauche. Couple de serrage: 5 - 7,5 Nm Parie arrièreLevier à retrait rapidePosition CLOSE (Fermé) Mise en place du levier à retrait rapide Pour des raisons de sécurité, le levier à retrait rapide doit être le long du cadre de la bicyclette lorsque dans la position CLOSE (Fermé). Retrait de la roue Déplacer le levier à retrait rapide de la position CLOSE (Fermé) à la position OPEN (Ouvert). Puis, enlevez la roue. Position OPEN (Ouvert)
