LOE-1/2-D-MAXI - Pompe Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lubrificateur proportionnel pour air comprimé
Marque	Festo
Modèle	LOE-1/2-D-MAXI
Catégorie	Pompe (lubrificateur pneumatique)
Pression d'alimentation max. admissible	16 bar
Fluide	Air comprimé, filtré 40 µm
Plage de température (stockage, fluide, ambiante)	-10 °C à +60 °C
Position de montage	Verticale (±5°)
Débit minimum pour fonctionnement du lubrificateur	> 10 l/min (pour modèle MAXI)
Quantité d'huile max.	190 ml
Fonctions principales	Mélange dosé d'huile à l'air comprimé, lubrification proportionnelle
Entretien et nettoyage	Nettoyage cuve avec eau savonneuse (max. +60 °C) ou white spirit (sans aromates)
Sécurité	Respecter les valeurs limites, mise en pression progressive, utilisation exclusive avec air comprimé
Pièces détachées et réparabilité	Joint torique, cuve, vis de réglage ; démontage possible par personnel agréé
Informations générales	Notice d'utilisation incluse ; usage professionnel

FOIRE AUX QUESTIONS - LOE-1/2-D-MAXI Festo

Comment remplir la cuve du lubrificateur LOE-1/2-D-MAXI ?

Dévisser la cuve dans le sens antihoraire, la déposer, puis remplir avec de l'huile Festo spéciale (ou autre huile préconisée, voir catalogue Festo). Revissez et bloquez la cuve. L'opération peut se faire sous pression si nécessaire.

Comment régler le débit d'huile ?

Tournez la vis de réglage dans le regard : sens antihoraire augmente le débit (goutte-à-goutte), sens horaire le diminue. Valeurs indicatives : 1 goutte/1000 l/min pour léger brouillard, 12 gouttes/1000 l/min pour épais brouillard.

Quelle est la pression maximale d'alimentation ?

La pression d'alimentation maximale admissible est de 16 bar.

Quel type d'huile utiliser ?

Utiliser de l'huile Festo spéciale. Les autres huiles préconisées et leur viscosité sont indiquées dans le catalogue général Festo, rubrique 'Lubrificateurs d'air comprimé' ou 'Lubrificateurs'.

Comment nettoyer la cuve du lubrificateur ?

Utilisez de l'eau savonneuse (max. +60 °C) ou du white spirit (sans aromates).

Que faire en cas d'absence de débit d'huile ?

Vérifiez que la vis de réglage du débit d'huile est ouverte, que le niveau d'huile est suffisant, et que les conduites sont correctement montées et pas trop longues.

Quelle est la plage de température de fonctionnement ?

La plage de température pour le stockage, le fluide et l'ambiante est de -10 °C à +60 °C.

Comment monter le lubrificateur LOE-1/2-D-MAXI ?

Montez-le à la verticale (±5°). Respectez le sens d'écoulement indiqué par la flèche. Prévoyez au moins 150 mm sous la cuve pour le remplissage. Utilisez une vanne d'isolement en amont.

Quelle est la quantité d'huile maximale de la cuve ?

La quantité d'huile maximale pour le modèle MAXI est de 190 ml.

Comment purger l'installation avant démontage ?

Mettez l'installation et l'appareil hors pression en purgeant l'air comprimé. Ensuite, retirez les vis de montage sur les plaques de raccordement et sortez le LOE-1/2-D-MAXI.

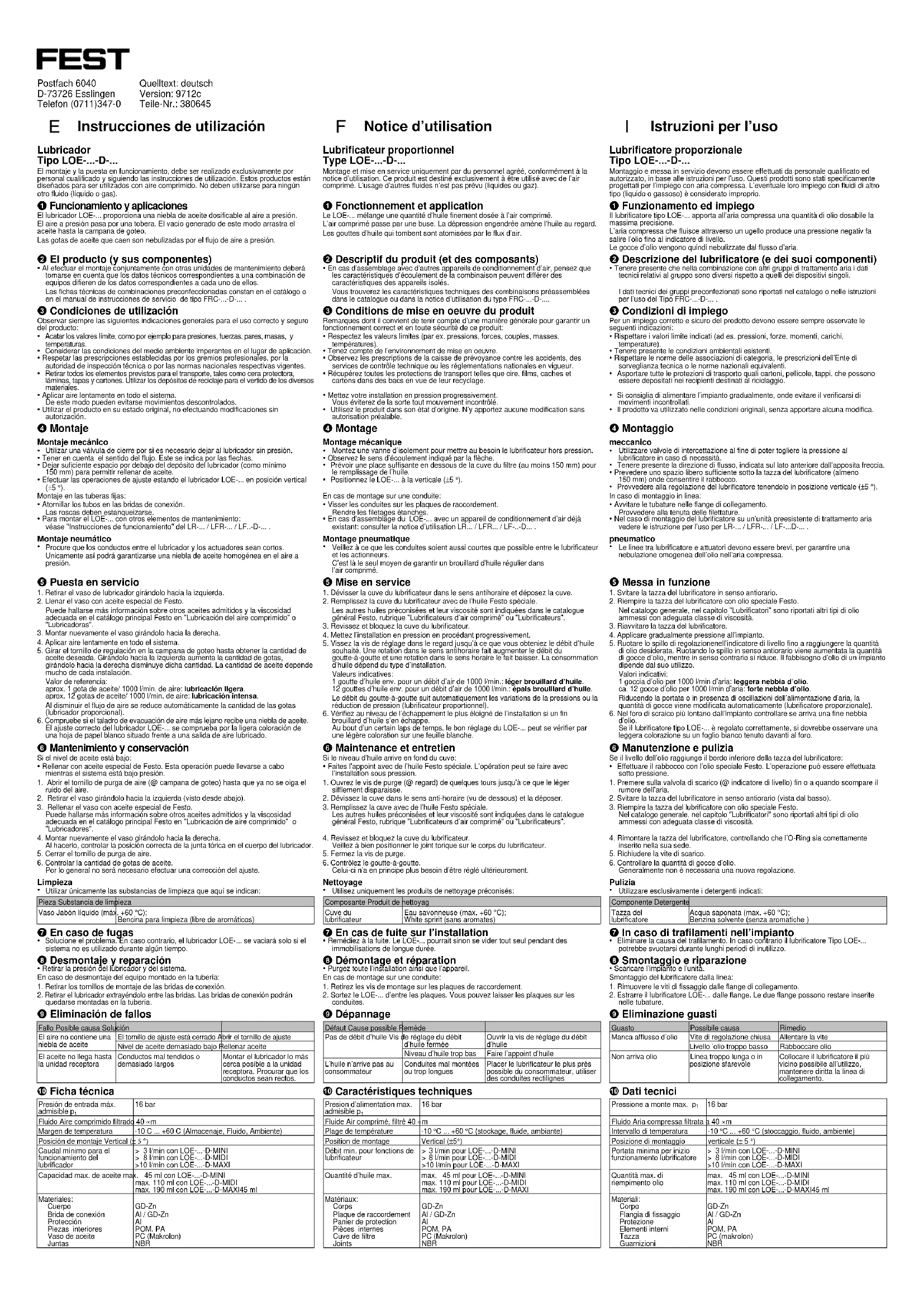

MODE D'EMPLOI LOE-1/2-D-MAXI Festo

F Notice d'utilisation

Lubrificateur proportionnel Type LOE-...-D-...

Montage et mise en service uniquement par du personnel agréé, conformément à la notice d'utilisation. Ce produit est destiné exclusivement à être utilisé avec de l'air comprimé. L'usage d'autres fluides n'est pas prévu (liquides ou gaz).

① Fonctionnement et application

Le LOE-... mélange une quantité d'huile finement dosée à l'air comprimé. L'air comprimé passe par une buse. La dépression engendrée amène l'huile au regard. Les gouttes d'huile qui tombent sont atomisées par le flux d'air.

② Descriptif du produit (et des composants)

- En cas d'assemblage avec d'autres appareils de conditionnement d'air, pensez que les caractéristiques d'écoulement de la combinaison peuvent différer des caractéristiques des appareils isolés. Vous trouverez les caractéristiques techniques des combinaisons préassemblées dans le catalogue ou dans la notice d'utilisation du type FRC-...-D-...

③ Conditions de mise en oeuvre du pr

Remarques dont il convient de tenir compte d'une manière générale pour garantir un fonctionnement correct et en toute sécurité de ce produit:

- Respectez les valeurs limites (par ex. pressions, forces, couples, masses, températures).

- Tenez compte de l'environnement de mise en oeuvre.

- Observez les prescriptions de la caisse de prévoyance contre les accidents, des services de contrôle technique ou les réglementations nationales en vigueur. - Récupérez toutes les protections de transport telles que cire, films, caches et cartons dans des bacs en vue de leur recyclage.

- Mettez votre installation en pression progressivement.

- Vous évilerez de la sorte tout mouvement incontrole. - Utilisez le produit dans son état d'origine. N'y apportez aucune modification sans autorisation préalable.

④ Montage

Montage mécanique

- Montez une vanne d'isolement pour mettre au besoin le lubrificateur hors pression. - Observez le sens d'écoulement indiqué par la flèche.

- Prévoir une place suffisante en dessous de la cuve du filtre (au moins 150 mm) pour le remplissage de l'huile.

- Positionnez le LOE-... à la verticale ( ± 5^ ).

En cas de montage sur une conduite:

- Visser les conduites sur les plaques de raccordement.

- En cas d'assemblage du LOE-... avec un appareil de conditionnement d'air déjà existant; consulter la notice d'utilisation LR... / LFR... / LF-...D...

Montage pneumatique

- Veillez à ce que les conduites soient aussi courtes que possible entre le lubrificateur et les actionneurs. C'est là le seul moyen de garantir un brouillard d'huile régulier dans l'air comprimé.

⑤ Mise en service

1. Dévisser la cuve du lubrificateur dans le sens antihoraire et déposez la cuve.

Remplissez la cuve du lubrificateur avec de l'huile Festo spéciale. Les autres huiles préconisées et leur viscosité sont indiquées dans le catalogue général Festo, rubrique "Lubrificateurs d'air comprimé" ou "Lubrificateurs".

1. Revissez et bloquez la cuve du lubrificateur.

2. Mettez l'installation en pression en procédant progressivement.

3. Vissez la vis de réglage dans le regard jusqu'à ce que vous obteniez le débit d'huile souhaité. Une rotation dans le sens antihoraire fait augmenter le débit du goutte-à-goutte et une rotation dans le sens horaire le fait baisser. La consommation d'huile dépend du type d'installation.

Valeurs indicatives:

1 goutte d'huile env. pour un débit d'air de 1000 l/min.: léger brouillard d'huile. 12 gouttes d'huile env. pour un débit d'air de 1000 l/min.: épais brouillard d'huile. Le débit du goutte-à-goutte suit automatiquement les variations de la pressions ou la réduction de pression (lubrificateur proportionnel).

1. Vérifiez au niveau de l'échappement le plus éloigné de l'installation si un fin brouillard d'huile s'en échappe. Au bout d'un certain laps de temps, le bon réglage du LOE-... peut se vérifier par une légère coloration sur une feuille blanche.

⑥ Maintenance et entretien

Si le niveau d'huile arrive en fond du cuve

- Faites l'appoint avec de l'huile Festo spéciale. L'opération peut se faire avec l'installation sous pression.

1. Ouvrez le vis de purge (@ regard) de quelques tours jusqu'à ce que le léger sifflement disparaisse.

2. Dévissez la cuve dans le sens anti-horaire (vu de dessous) et la déposer.

3. Remplissez la cuve avec de l'huile Festo spéciale. Les autres huiles préconisées et leur viscosité sont indiquées dans le catalogue général Festo, rubrique "Lubrificateurs d'air comprimé" ou "Lubrificateurs".

4. Revissez et bloquez la cuve du lubrificateur.

Veillez a bien positionner le joint torique sur le corps du lubrificateur.

1. Fermez la vis de purge.

Controlez le goutte-à-goutte. Celui-ci n'a en principe plus besoin d'être réglé ultérieurement

Nettoyage

• Utilisez uniquement les produits de nettoyage préconisés:

Composante Produit de hettoyag
Cuve du lubrificateur	Eau savonneuse (max. +60 °C); White spirit (sans aromates)

⑦ En cas de fuite sur l'installation

- Remédiez à la fuite. Le LOE-... pourrait sinon se vider tout seul pendant des immobilisations de longue durée.

⑧ Démontage et réparation

- Purgez toute l'installation ainsi que l'appareil.

En cas de montage sur une conduite

1. Retirez les vis de montage sur les plaques de raccordement.

2. Sortez le LOE-... d'entre les plaques. Vous pouvez laisser les plaques sur les conduites.

⑨ Dépannage

Défaut Cause possible	Remède
Pas de débit d'huile Vis de réglage du débit d'huile fermée		Ouvrir la vis de réglage du débit d'huile
Niveau d'huile trop bas		Faire l'appoint d'huile
L'huile n'arrive pas au consommateur	Conduites mal montées ou trop longues	Placer le lubrificateur le plus près possible du consommateur, utiliser des conduites rectilignes

⑩ Caractéristiques techniques

Presion d'alimentation max.admissible p_1	16 bar
Fluide Air comprimé, filtré 40 €m
Plage de température	-10 °C ... +60 °C (stockage, fluide, ambiante)
Position de montage	Vertical ( ± 5^ )
Débit min. pour fonctions delubrificateur	>3 l/min pour LOE-...-D-MINI>8 l/min pour LOE-...-D-MIDI>10 l/min pour LOE-...-D-MAXI
Quantité d'huile max.	max. 45 ml pour LOE-...-D-MINImax. 110 ml pour LOE-...-D-MIDImax. 190 ml pour LOE-...-D-MAXI
Matériaux:CorpsPlaque de raccordementPanier de protectionPièces internesCuve de filtreJoints	GD-ZnAI / GD-ZnAIPOM, PAPC (Makrolon)NBR
