MODE D'EMPLOI DARF-Q13-25-1 Festo

Instructions de montage

8182529

2023-10

[8182533]

8182529

Traduction de la notice originale

© 2023 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Vérin oscillant DRRS –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Avant de travailler sur le produit : couper l'alimentation pneumatique et la protéger contre toute réactivation.

2.2 Utilisation conforme à l'usage prévu

Le flasque emboîtable fixe la charge utile à l'arbre à flasque du vérin oscillant DRRS.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de manipulation d'actionneurs pneumatiques et d'axes pneumatiques.

3 Informations complémentaires

- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

- Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

2 Flasque emboîtable (1x)

3 Douille de centrage (2x)

Fig. 1 : Fourniture
4.2 Non compris dans la fourniture

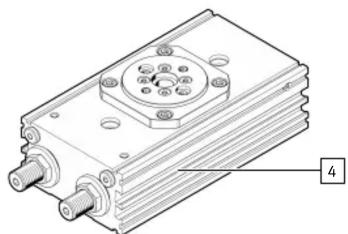

Fig. 2 : Non compris dans la fourniture
5 Montage

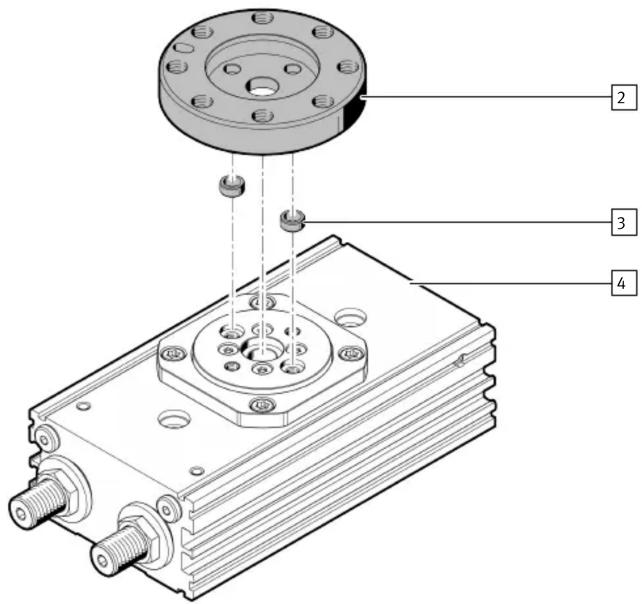

Fig. 3 : Placer les douilles de centrage

Le flasque emboîtable [2] se monte décalé de 90° sur l'arbre à flasque du vérin oscillant [4].

1. Placer les douilles de centrage [3].
2. Centrer le flasque emboîtable [2].

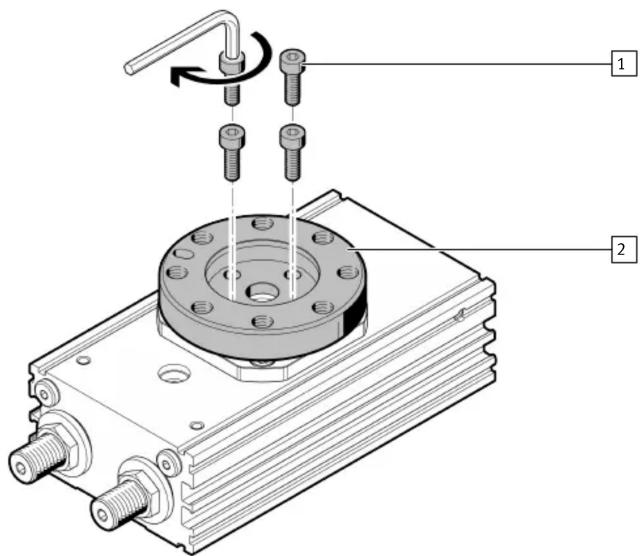

Fig. 4 : Fixer le flasque emboîtable

• Fixer le flasque emboîtable [2] avec les vis [1]. Tenir compte du couple de serrage.

DARF-Q13-....-1 -12 -16 -20	25
Vis M3 x 8 M4 x 10 M4 x 12 M5 x	12
Couple de serrage [Nm]	1,2 ± 20 %	2,3 ± 20 %	3,2 ± 25 %	5,6 ± 25 %
