Type de produit	Flasque emboîtable pour vérin oscillant
Marque	Festo
Modèle	DARF-Q13-20-1
Catégorie	Vérin pneumatique (accessoire)
Matériau	Alliage d'aluminium (flasque), acier (douilles de centrage)
Usage prévu	Fixation d'une charge utile sur l'arbre à flasque du vérin oscillant DRRS
Fourniture	1 flasque emboîtable, 2 douilles de centrage
Non fourni	Vis de fixation (M4 x 12 pour ce modèle)
Couple de serrage recommandé	3,2 Nm ±25% (pour vis M4x12)
Documents applicables	Mode d'emploi du vérin oscillant DRRS (réf. 8182529)
Instructions de sécurité	Couper l'alimentation pneumatique avant toute intervention
Qualification du personnel	Intervention par personnel spécialisé en pneumatique
Montage	Décalé de 90° sur l'arbre à flasque, centrer avec les douilles
Compatibilité	Vérin oscillant DRRS (taille correspondante)
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon doux si nécessaire
Pièces de rechange	Contacter Festo via www.festo.com/catalogue

FOIRE AUX QUESTIONS - DARF-Q13-20-1 Festo

À quoi sert le flasque emboîtable DARF-Q13-20-1 ?

Il permet de fixer une charge utile sur l'arbre à flasque du vérin oscillant DRRS de Festo.

Quels sont les accessoires fournis avec le DARF-Q13-20-1 ?

La fourniture comprend 1 flasque emboîtable et 2 douilles de centrage. Les vis de fixation ne sont pas incluses.

Quel couple de serrage appliquer pour le modèle DARF-Q13-20-1 ?

Pour le modèle DARF-Q13-20-1, utiliser des vis M4x12 avec un couple de serrage de 3,2 Nm ±25%.

Le DARF-Q13-20-1 est-il compatible avec tous les vérins oscillants Festo ?

Il est conçu pour les vérins oscillants de la série DRRS. Vérifiez la taille correspondante (le modèle DARF-Q13-20-1 est pour la taille 20).

Quelles précautions de sécurité prendre lors du montage ?

Avant toute intervention, couper l'alimentation pneumatique et la protéger contre toute réactivation. Seul un personnel qualifié doit effectuer le montage.

Comment monter le flasque emboîtable DARF-Q13-20-1 ?

Placer les douilles de centrage, centrer le flasque sur l'arbre à flasque du vérin (décalé de 90°), puis fixer avec les vis au couple spécifié.

Où trouver la notice complète du produit ?

La notice complète est disponible sur le site www.festo.com/sp ou sous la référence document 8182529.

Quels sont les matériaux utilisés pour le flasque emboîtable ?

Le flasque est généralement en alliage d'aluminium, robuste et léger. Les douilles de centrage sont en acier.

Le DARF-Q13-20-1 nécessite-t-il un entretien particulier ?

Aucun entretien particulier n'est requis. En cas de salissure, nettoyer avec un chiffon doux et non pelucheux. Vérifier périodiquement le serrage des vis.

Comment commander des pièces de rechange pour le DARF-Q13-20-1 ?

Les pièces de rechange et accessoires sont disponibles via le catalogue Festo à l'adresse www.festo.com/catalogue. Contacter votre interlocuteur Festo régional pour toute commande.

MODE D'EMPLOI DARF-Q13-20-1 Festo

Instructions de montage

8182529

2023-10

[8182533]

8182529

Traduction de la notice originale

© 2023 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Vérin oscillant DRRS –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Avant de travailler sur le produit : couper l'alimentation pneumatique et la protéger contre toute réactivation.

2.2 Utilisation conforme à l'usage prévu

Le flasque emboîtable fixe la charge utile à l'arbre à flasque du vérin oscillant DRRS.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de manipulation d'actionneurs pneumatiques et d'axes pneumatiques.

3 Informations complémentaires

- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

- Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

2 Flasque emboîtable (1x)

3 Douille de centrage (2x)

Fig. 1 : Fourniture
4.2 Non compris dans la fourniture

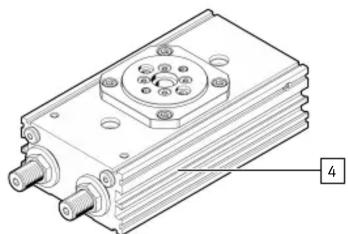

Fig. 2 : Non compris dans la fourniture
5 Montage

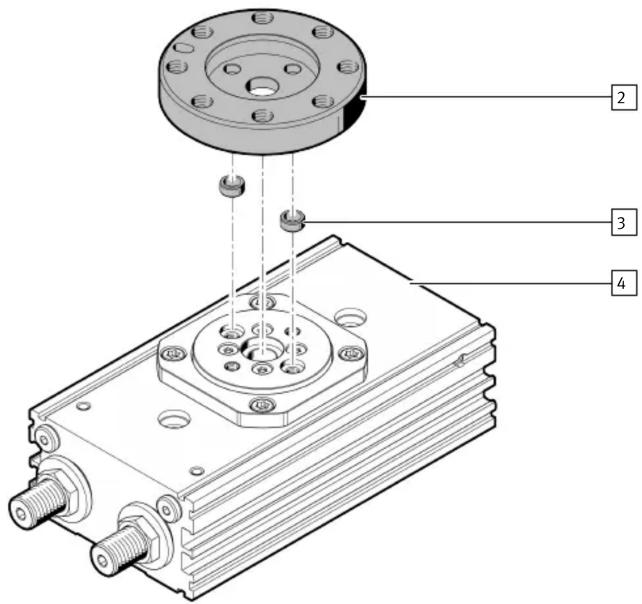

Fig. 3 : Placer les douilles de centrage

Le flasque emboîtable [2] se monte décalé de 90° sur l'arbre à flasque du vérin oscillant [4].

1. Placer les douilles de centrage [3].
2. Centrer le flasque emboîtable [2].

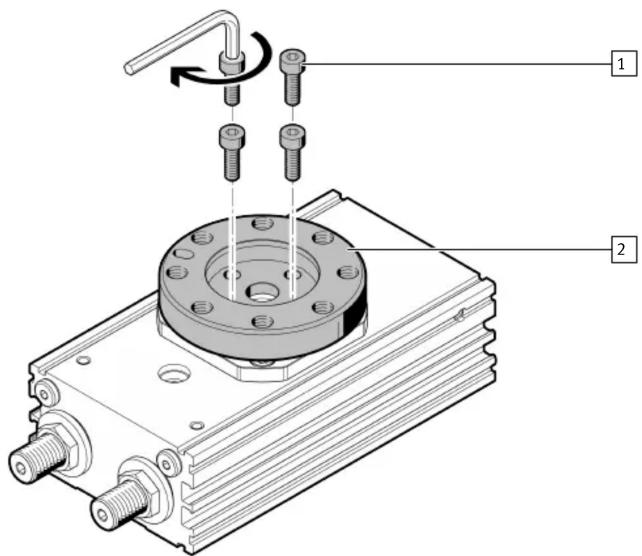

Fig. 4 : Fixer le flasque emboîtable

• Fixer le flasque emboîtable [2] avec les vis [1]. Tenir compte du couple de serrage.

DARF-Q13-....-1 -12 -16 -20	25
Vis M3 x 8 M4 x 10 M4 x 12 M5 x	12
Couple de serrage [Nm]	1,2 ± 20 %	2,3 ± 20 %	3,2 ± 25 %	5,6 ± 25 %
