MODE D'EMPLOI EAHF-E24-60-P-D5 Festo

Instructions de montage

8203093

2023-12

[8203097]

8203093

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Axe ELGD –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Utilisation conforme à l'usage prévu

La fixation de profilé fixe un axe ELGD via le fixation de profilé sur le chariot d'un axe ELGD de taille immédiatement supérieure.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique.

3 Informations complémentaires

- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

- Accessoires → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 Fixation de profilé (2x)

2 Vis (4x)

Fig. 1 : Fourniture
4.2 Non compris dans la fourniture

4 Axe d'assemblage ELGD (1x)

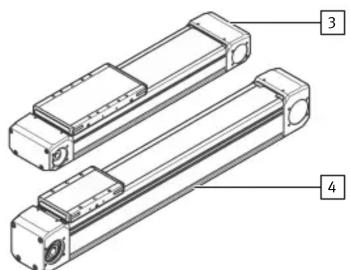

Fig. 2 : Non compris dans la fourniture

5

Montage

2 1 3 A

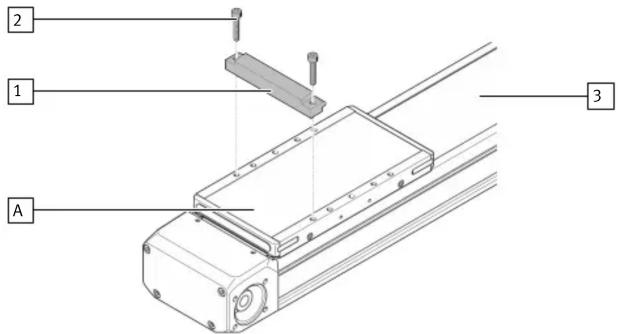

Fig. 3 : Fixation de la première fixation de profilé

- Fixer légèrement la fixation de profilé [1] avec les vis [2] sur le chariot [A] de l'axe de base [3].

4 C 1 B

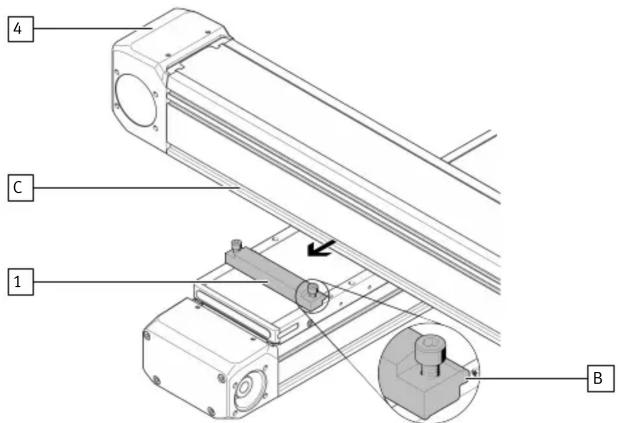

Fig. 4 : Positionnement de l'axe d'assemblage

- Positionner l'axe de montage [4] sur la fixation de profilé [1]. L'ergot [B] repose dans la rainure [C] de l'axe de montage [4].

4 B A 3 1 2

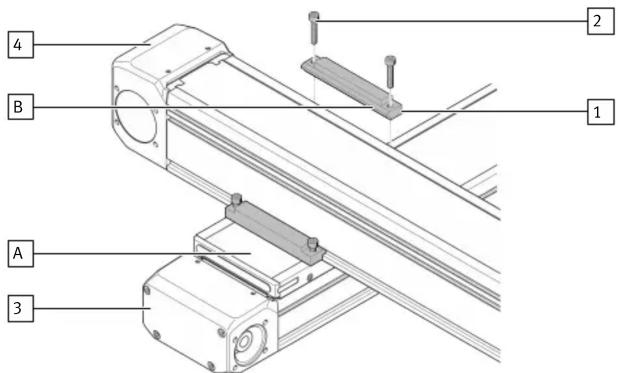

Fig. 5 : Fixation du deuxième profilé de fixation

- Fixer légèrement la fixation de profilé [1] avec les vis [2] sur le chariot [A] de l'axe de base [3]. L'ergot [B] repose dans la rainure de l'axe de montage [4].

4 90° 2 1

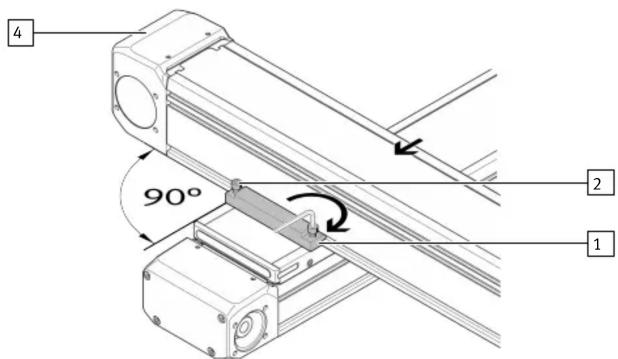

Fig. 6 : Fixation de l'axe de montage

1. Presser l'axe de montage [4] contre la fixation du profilé [1].
   L'axe de montage [4] est aligné à angle droit.
2. Presser les fixations de profilé [1] contre l'axe de montage [4]. Les fixations de profilé [1] reposent contre l'axe de montage [4].
3. Serrer les quatre vis [2] à fond. Tenir compte du couple de serrage.
   EAHF-E24-...-P-... -D4 -D5 -D6

EAHF-E24-...-P-... -D4 -D5 -D6
Vis M6 x 25 M5 x 25 M5 x 25
[Nm]	7,6 ± 20 %	5,0 ± 20 %	5,0 ± 20 %
