MODE D'EMPLOI DAMH-L8-32-PL-1 Festo
Instructions de montage (Notice originale)
8070340
2017-07
[8070344]
FESTO
Fixation de profilé
DAMH-L8-...-PL-1
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
Tous les documents disponibles du produit → www.festo.com/pk
→ Notice d'utilisation du vérin linéaire 7
2. Sécurité
- Avant tous travaux de montage, couper l'alimentation électrique et l'alimentation en air comprimé.
• Respecter les documents applicables. - Respecter les couples de serrage (→ Tableau).
3. Utilisation conforme à l'usage prévu
Fixation de deux vérins linéaires 7 sur une surface de montage.

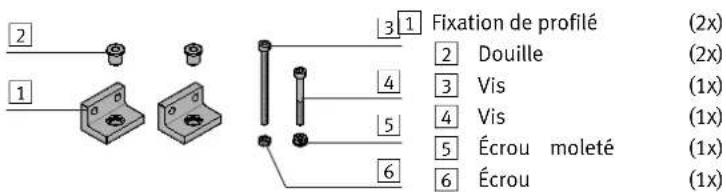

4. Fourniture


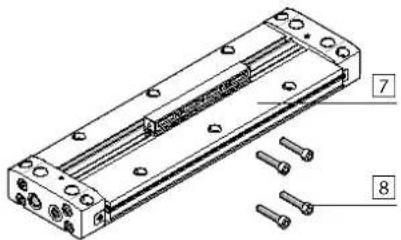

2 1 3 1 Fixation de profilé 2 Douille (2x) 3 Vis (1x) 4 Vis (1x) 5 Écrou moleté (1x) 6 Écrou (1x)5. Non compris dans la fourniture
| 7 | Vérin linéaire | (2x) |
| DLGF | ||
| 8 | Vis | (4x) |

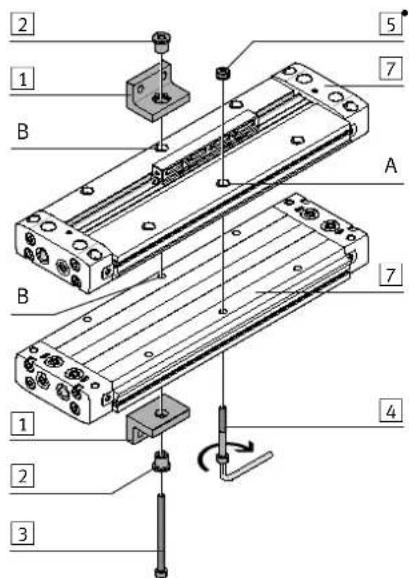

6. Montage
- Déterminer les points de fixation (→ Documents applicables).
actionneurs 7 à fleur l'un au-dessus de l'autre.
- Placer l'écrou moleté 5 dans le trou (A) d'un point de fixation déterminé.
- Fixer légèrement les actionneurs 7 avec la vis 4 et l'écrou moleté 5.
- Placer des douilles 2 dans les trous des fixations de profilé 1.
- Pousser la vis 3 comme illustré à travers les douilles 2, les fixations de profilé 1 et les trous (B).

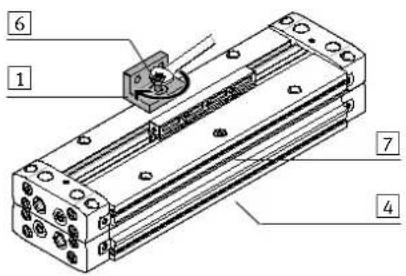

- Fixer les fixations de profilé 1 sur l'actionneur 7 avec l'écrou hexagonal 6.
- Aligner les fixations de profilé 1 parallèlement aux actionneurs 7.
- Serrer l'écrou hexagonal 6 à fond.
- Visser la vis 4 à fond.
- Répéter les étapes de montage pour tous les points de fixation.

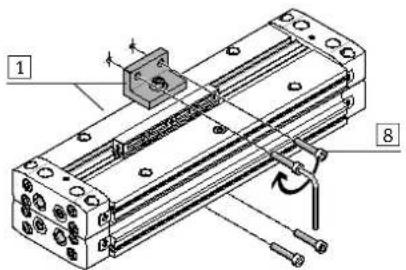

- Fixer les fixations de profilé 1 avec 2 vis 8 sur la surface de montage.
7. Tailles de vis et couples de serrage M_A^1)
i Information
- Choisir des vis 8 adaptées à la situation de montage.
| DAMH-L8-...-PL-1 | 20 | 25 | 32 | 40 | ||
| 3 | Vis | M4x60[Nm] | M5x702,2 | M6x905,0 | M6x1108,5 | 9,0 |
| 4 | Vis | M4x35[Nm] | M5x452,2 | M6x555,0 | M6x708,5 | 9,0 |
| 6 | Écrou | M4 | M5 | M6 | M6 | |
| [Nm] | 2,2 | 5,0 | 8,5 | 9,0 | ||
| 8 | Vis | M4 | M5 | M6 | M6 | |
