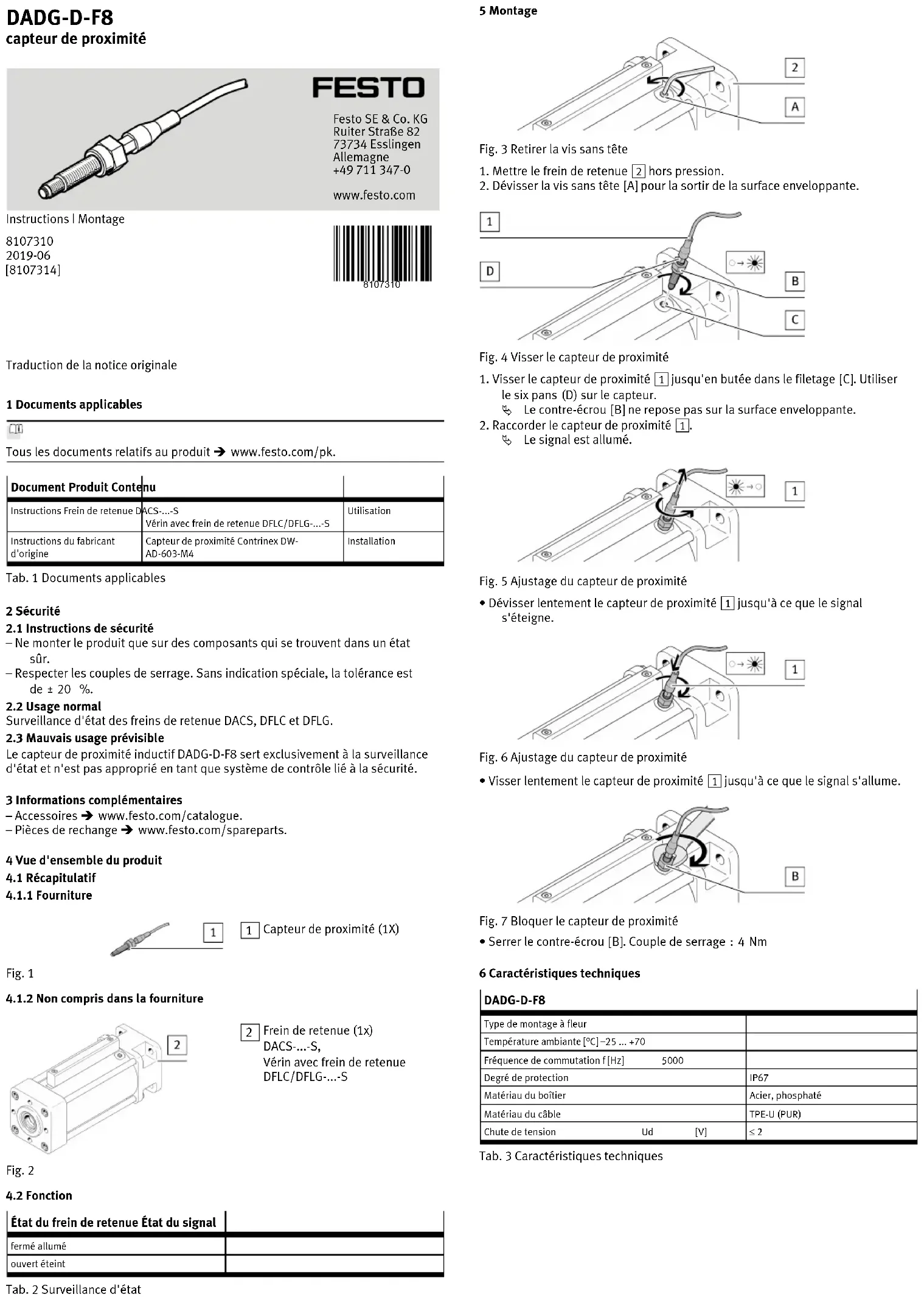

MODE D'EMPLOI DADG-D-F8-16/20 Festo
Traduction de la notice originale 1 Documents applicables Tous les documents relatifs au produit èwww.festo.com/pk. Document Produit Contenu Instructions Frein de retenue DACS-...-S Vérin avec frein de retenue DFLC/DFLG-...-S Utilisation Instructions du fabricant d'origine Capteur de proximité Contrinex DW- AD-603-M4 Installation Tab. 1 Documents applicables 2 Sécurité
2.1 Instructions de sécurité
– Ne monter le produit que sur des composants qui se trouvent dans un état sûr. – Respecter les couples de serrage. Sans indication spéciale, la tolérance est de±20%.
Surveillance d'état des freins de retenue DACS, DFLC et DFLG.
2.3 Mauvais usage prévisible
Le capteur de proximité inductif DADG-D-F8 sert exclusivement à la surveillance d'état et n'est pas approprié en tant que système de contrôle lié à la sécurité. 3 Informations complémentaires – Accessoires èwww.festo.com/catalogue. – Pièces de rechange èwww.festo.com/spareparts. 4 Vue d'ensemble du produit
Capteur de proximité (1X) Fig. 1
4.1.2 Non compris dans la fourniture
Frein de retenue (1x) DACS-...-S, Vérin avec frein de retenue
État du frein de retenue État du signal fermé allumé ouvert éteint Tab. 2 Surveillance d'état 5 Montage Fig. 3 Retirer la vis sans tête
1. Mettre le frein de retenue2 hors pression.
2. Dévisser la vis sans tête[A] pour la sortir de la surface enveloppante.
Fig. 4 Visser le capteur de proximité
1. Visser le capteur de proximité1 jusqu'en butée dans le filetage[C]. Utiliser
le six pans(D) sur le capteur.
Le contre-écrou[B] ne repose pas sur la surface enveloppante.
2. Raccorder le capteur de proximité1.
Le signal est allumé. Fig. 5 Ajustage du capteur de proximité
- Dévisser lentement le capteur de proximité1 jusqu'à ce que le signal s'éteigne. Fig. 6 Ajustage du capteur de proximité
- Visser lentement le capteur de proximité1 jusqu'à ce que le signal s'allume. Fig. 7 Bloquer le capteur de proximité
- Serrer le contre-écrou[B]. Couple de serrage:4Nm 6 Caractéristiques techniques DADG-D-F8 Type de montage à fleur Température ambiante [°C] –25 ... +70 Fréquence de commutation f [Hz] 5000 Degré de protection IP67 Matériau du boîtier Acier, phosphaté Matériau du câble TPE-U (PUR) Chute de tension Ud [V] £ 2 Tab. 3 Caractéristiques techniques
DADG-D-F8 capteur de proximité Instructions | Montage
