MODE D'EMPLOI EAHH-P2-60 Festo

Fixation par flasque

Instructions de montage

8135711

2021-01a

[8135715]

8135711

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit
Documents d'utilisation Vérin électrique EPCCModule de vérin électrique EPCS

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

-Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

2.2 Usage normal

Fixation du vérin électrique EPCC ou du module de vérin électrique EPCS en position flexible.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique.

3 Informations complémentaires

-Accessoires → www.festo.com/catalogue.

4 Récapitulatif

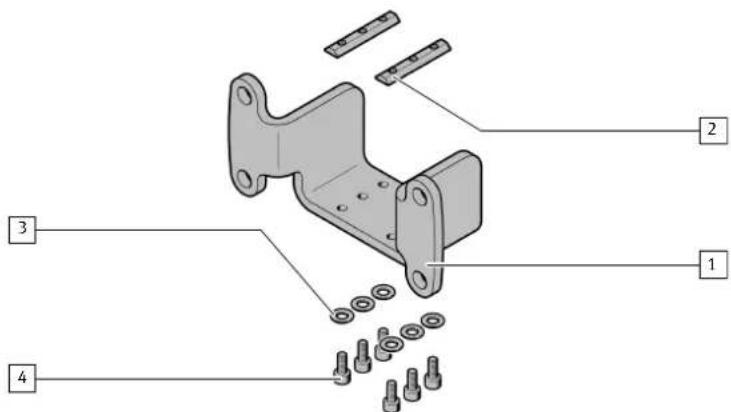

4.1 Fourniture

1 Fixation par flasque (1x)

2 Écrou pour rainure (2x)

3 Rondelle d'ajustage (6x)

4 Vis (6x)

i

Les rondelles d'ajustage 3 sont uniquement nécessaires avec EAH...-P2-45/-60.

4.2 Non compris dans la fourniture

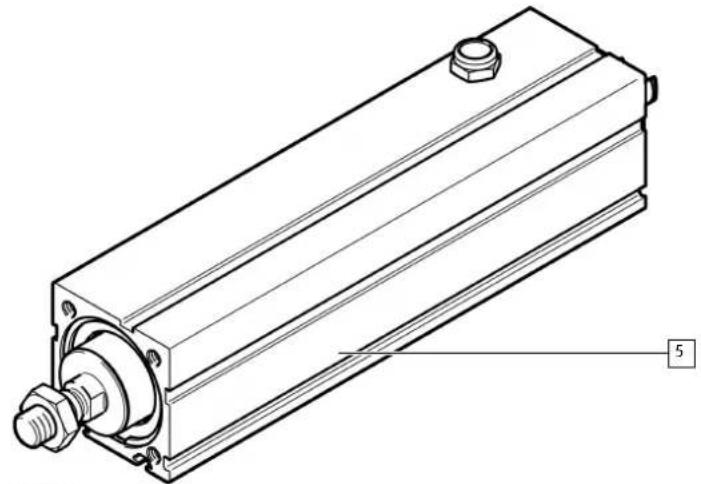

5 Vérin électrique EPCC (1x)

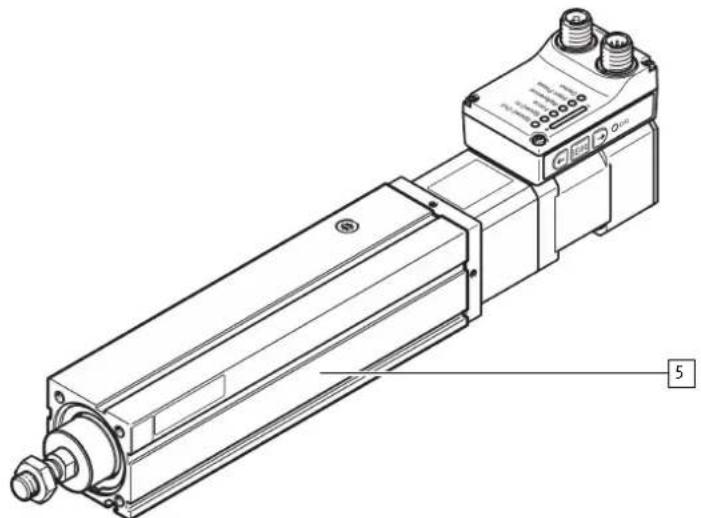

5 Module de vérin électrique EPCS (1x)

Fig. 5 : Fixer les écrous pour rainure

1. Placer les écrous pour rainure 2 contre la fixation par flasque 1.

2. Fixer les écrous pour rainure 2 avec les vis 4.

Avec EAH...-P2-45/-60, il faut utiliser les rondelles d'ajustage 3.

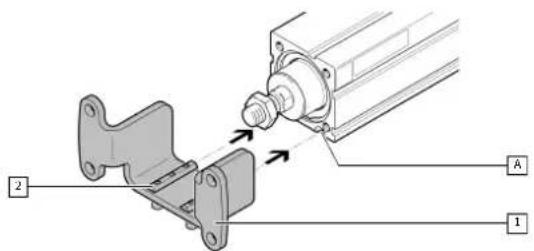

Fig. 6 : Fixer la fixation par flasque

- Pousser la fixation par flasque 1 avec les écrous pour rainure 2 dans les rainures du profilé de base [A].

Fig. 7 : Fixer la fixation par flasque

1. Positionner la fixation par flasque 1 sur le profilé de base [A] selon les besoins.
2. Serrer les vis 4.

EAHH-P2 25 32 45 60
4 Vis M3x6 M3x6 M3x8 M5x10
		[Nm] 1,4 1,4	1,8 6,4

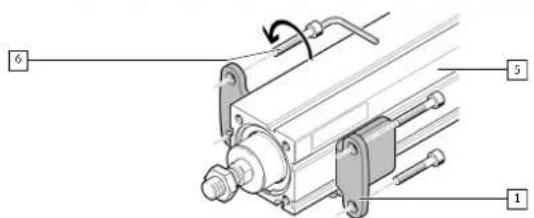

Fig. 8 : Fixation du vérin électrique

- Fixer le vérin électrique 5 au moyen de la fixation par flasque 1. Choisir des vis 6 adaptées à la situation de montage.
