MODE D'EMPLOI EAHM-E17-K1-30 Festo

Instructions de montage (Notice originale)

8079037

2017-09a

[8079041]

FESTO

Kit de fixation

EAHM-E17-K1

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]·0

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

Respecter les documents applicables :

→ Description du portique linéaire 5

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation électrique et l'alimentation en air comprimé.
• Respecter les couples de serrage.
  • Bloquer les vis 2 avec de la colle 4.
• Observer la fiche de données de sécurité de la colle 4 du fabricant original.

3. Usage normal

Kit de fixation EAHM-E17-K1 :

Fixation du portique linéaire 5 sur la face de montage verticale.

4. Informations complémentaires

Dimensions du EAHM-E17-K1 et du EXCT → www.festo.com/catalogue

5. Fourniture

1 2 A 3 4

1 Plaque d'adaptation(2x)
2 Vis (8x)

M6 x 20

3 Écrou pour rainure (8x)
4 Colle (1x)

LOCTITE 243

(A) Prise de transport (4x)

6. Non compris dans la fourniture

5 Portique linéaire (1x)
EXCT
6 Vis (8x)

7. Montage

Respecter le nombre n et les espacements des fixations Y2 (→ Documents applicables).

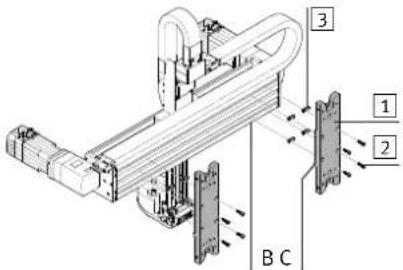

Face arrière :

3 1 2 B C

• Fixer les plaques d'adaptation 1 avec les écrous pour rainure 3 et les vis 2 sur le profilé Y (B).
• Placer la baguette de butée (C) contre le profilé Y (B).
• Placer les plaques d'adaptation 1.
• Visser les vis 2 à fond de manière uniforme.

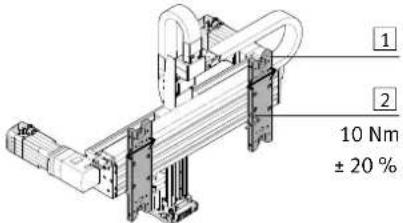

1 2 10 Nm ± 20 %

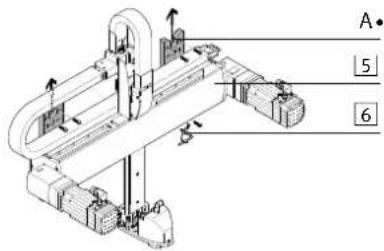

A 5 6

Préparer la surface de montage (→ Documents applicables).

• Fixer un engin de levage approprié aux prises de transport (A).
• Soulever le portique linéaire 5 (→ Documents applicables).
• Fixer le portique linéaire 5 avec des vis adaptées 6 ^1) .

8. Tailles des vis

EAHM-E17-K1-	15	30	100
6 Vis 1)		M6	M8
