MODE D'EMPLOI EAHM-E15-80-E22 Festo

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Système de manipulationYXCA / YXCF / YXCR	Montage

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.

- Respecter les documents applicables.

-Respecter les couples de serrage.

2.2 Usage normal

Fixation des axes X ELGC ou d'un système de manipulation YXCA / YXCF / YXCR.

3 Informations complémentaires

Accessoires du système de manipulation YXCA / YXCF / YXCR→ www.festo.com/catalogue

4 Récapitulatif

4.1 Fourniture

1 Flasque de fixation (1x)
2 Vis (8x)
M5×12
3 Fixation de profilé (2x)

Fig. {!nr!} 1

4.2 Non compris dans la fourniture

X2 Y2 Z0 4

4 Module X (1x) EHMX-...-ELGC

Fig. {!nr!} 2

5 Montage

X2 X2

Fig. {!nr!} 3

- Respecter le nombre de kits de fixation et l'espacement des fixations X2 ( → 1 Documents applicables).

i

Les pions de centrage facilitent tout remplacement ultérieur de l'actionneur.

- Le trou [A] est prévu pour le centrage en option d'une fixation de profilé 3 avec un pion de centrage.

1 Y2 X3 A 2

Fig. {!nr!} 4

EAHM-E15-...-E22 60	80
X3 [mm] 68 68
Y2 [mm] 80 100

Tab. 2 : Espacement des trous

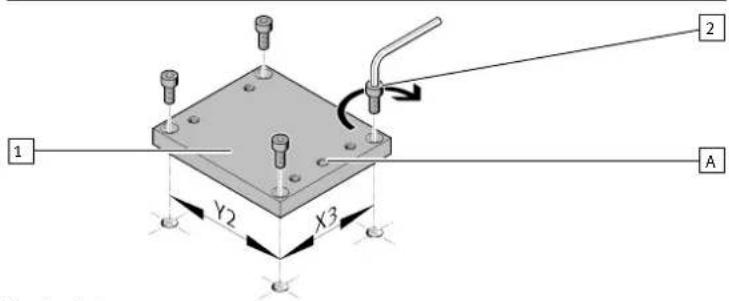

- Fixer le flasque de fixation 1 à la surface de montage avec quatre vis 2. Couple de serrage : 6 Nm ± 20 %

1. Aligner exactement les axes X les uns par rapport aux autres (→ 1 Documents applicables).

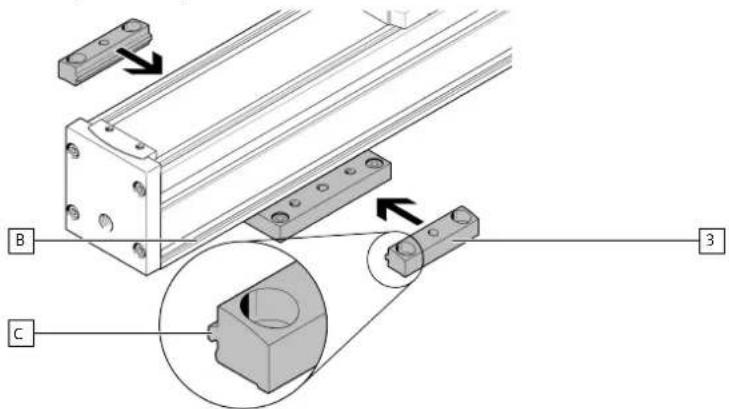

2. Pousser les ergots [C] des fixations de profilé 3 dans les rainures du profilé [B].

EAHM-E15-...-E22		60	80
Trou [A] pour pion de cen-trage [D]	[mm] ∅ 5 H8

Tab. 3 : Trou pour pion de centrage

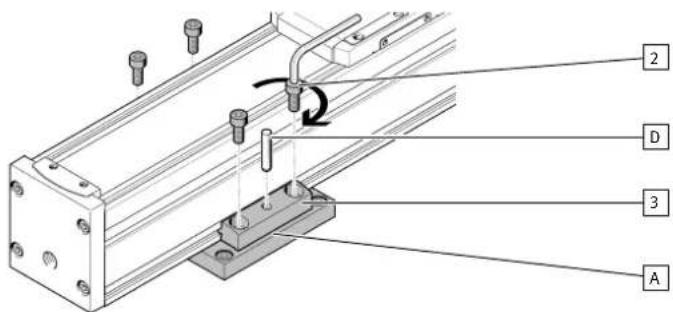

1. Fixer en option les fixations de profilé 3 avec un pion de centrage [D] sur le flasque de fixation 1.
2. Fixer les deux fixations de profilé 3 avec les vis 2 sur le flasque de fixation 1. Couple de serrage : 4,8 Nm ± 20 %
