MODE D'EMPLOI DAYP-E21-60 Festo
Support d'amortisseur
Tous les documents relatifs au produit → www.festo.com/pk.
Respecter les documents applicables :
- Notices d'utilisation du bras mobile
- Notices d'utilisation de l'amortisseur
2 Sécurité
2.1 Instructions de sécurité
- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
2.2 Usage normal
Fixation d'un amortisseur sur le bras mobile ELCC.
3 Informations complémentaires
- Accessoires → www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture


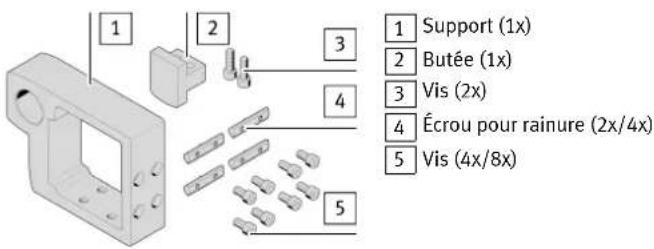

1 2 3 4 5 Support (1x) Butée (1x) Vis (2x) Écrou pour rainure (2x/4x) Vis (4x/8x)Fig. 1
4.2 Non compris dans la fourniture

7 Amortisseur (1x) YSR-...-C
Fig. 3
5 Montage du support d'amortisseur

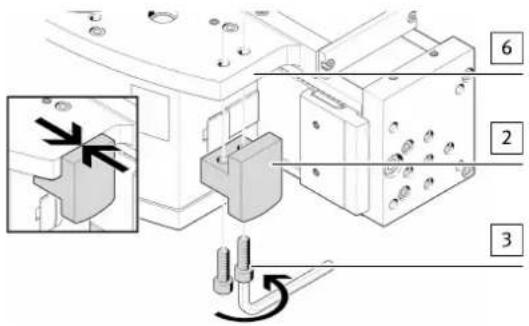

Fig. 4 Fixer la butée
| DAYP-E21 60 70 90 110 | ||||
| M6x12 M6x15 M8x253 | Vis | |||
| [Nm] 6 ± 20 | % 6 ± 20 % | 24 ± 20 % | ||
Tab. 1 Taille des vis et couples de serrage

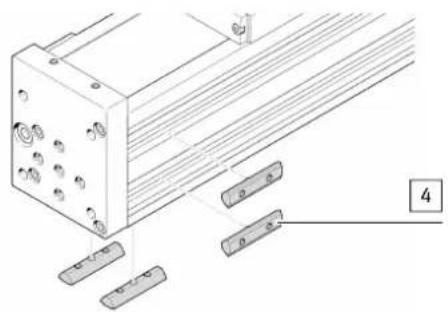

Fig. 5 Mettre les écrous pour rainure en place


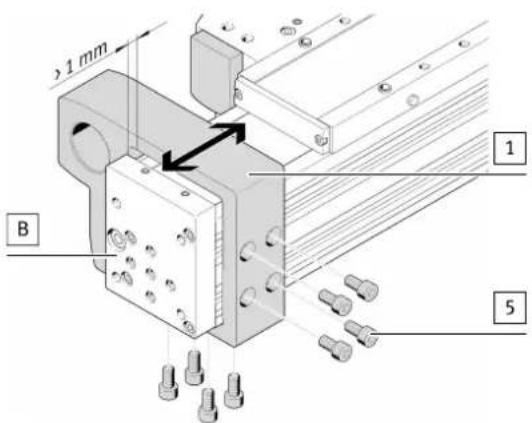

≥1 mm B 1 5Fig. 6 Fixer le support
- Fixer le support 1 avec les vis 5 sur les écrous pour rainure 4.
- Pousser le support 1 dans sa position finale approximative. Respecter au moins une distance de 1 mm par rapport au couvercle (B).


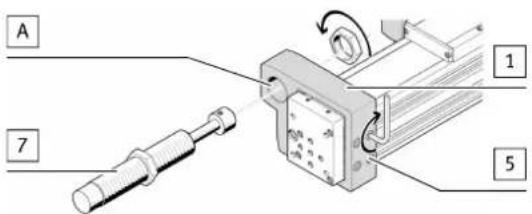

A 7 1 5Fig. 7 Monter l'amortisseur
- Fixer l'amortisseur 7 dans le trou (A) du support 1 → 1 Documents applicables.
- Visser les vis 5 à fond.
| DAYP-E21 60 70 90 110 | ||||
| M5x10 M8x16 M8x20[5] | Vis | |||
| [Nm] 4,5 ± 20 % | 20 ± 20 % | |||
Tab. 2 Taille des vis et couples de serrage
- Ajuster l'amortisseur 7 → 1 Documents applicables.
