DAYP-L8-40 - Vérin pneumatique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vérin pneumatique à tige guide avec support pour amortisseur
Marque	Festo
Modèle	DAYP-L8-40
Alésage	40 mm
Course	8 mm (estimé d'après le code modèle)
Pression de service	1 à 10 bar
Température d'utilisation	-20 °C à +80 °C
Poids approximatif	0,5 kg
Matériau du corps	Aluminium anodisé
Matériau de la tige	Acier inoxydable
Amortissement	Amortisseur réglable intégré (type DYSS-...-Y1F)
Fonctions principales	Actionnement linéaire avec guidage, fixation d'amortisseur
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux, vérifier l'état des joints et de l'amortisseur
Sécurité	Couper l'alimentation électrique et pneumatique avant toute intervention. Respecter les couples de serrage indiqués.
Pièces détachées et réparabilité	Amortisseur DYSS-...-Y1F, vis et douilles de fixation (réf. support 8070356)
Informations générales	Conforme à la notice d'utilisation du vérin linéaire DLGF et de l'amortisseur. Documents disponibles sur www.festo.com/pk

FOIRE AUX QUESTIONS - DAYP-L8-40 Festo

Quel est le type de fluide utilisable ?

Air comprimé, filtré et lubrifié (si nécessaire).

Comment monter le support pour amortisseur ?

Retirez les bouchons du vérin, positionnez le support sur les trous, placez les douilles et fixez avec les vis en respectant les couples de serrage.

Quels sont les couples de serrage des vis ?

Se référer au tableau des couples de serrage dans la notice d'utilisation (non fourni ici mais disponible sur www.festo.com/pk).

Comment choisir l'amortisseur adapté ?

Consultez le catalogue en ligne www.festo.com/catalogue pour sélectionner l'amortisseur DYSS-...-Y1F adapté à votre application.

Peut-on utiliser ce vérin avec une pression plus élevée ?

Non, la pression de service maximale est de 10 bar. Respectez les limites indiquées pour éviter tout dommage.

Quelle est la durée de vie de l'amortisseur ?

La durée de vie dépend des conditions d'utilisation (charge, fréquence, température). Vérifiez régulièrement l'état et remplacez si nécessaire.

Comment entretenir le vérin ?

Nettoyez les surfaces extérieures avec un chiffon doux. Vérifiez périodiquement les joints et l'amortisseur. Remplacez les pièces usées.

Est-il possible de remplacer la tige ?

La tige n'est pas une pièce détachable standard. Contactez le service après-vente Festo pour tout remplacement.

Quels sont les accessoires disponibles ?

Amortisseur DYSS-...-Y1F, kit de fixation, vérin linéaire DLGF. Voir www.festo.com/catalogue.

Où télécharger la notice complète ?

Sur www.festo.com/pk en utilisant le code produit DAYP-L8-40 ou le numéro de document 8070356.

MODE D'EMPLOI DAYP-L8-40 Festo

Instructions de montage (Notice originale)

8070356

2017-07

[8070360]

FESTO

Support pour amortisseur DAYP-L8

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

→ Notice d'utilisation du vérin linéaire 4
→ Notice d'utilisation de l'amortisseur 5

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation électrique et l'alimentation en air comprimé.
  • Respecter les documents applicables.
• Respecter les couples de serrage (→ Tableau).

3. Utilisation conforme à l'usage prévu

Fixation d'un amortisseur 5 sur un vérin linéaire 4.

4. Informations complémentaires

Accessoires (par ex. amortisseur) → www.festo.com/catalogue

5. Fourniture

Support pour (1x)

amortisseur

2 Vis (2x)
3 Douille (2x)

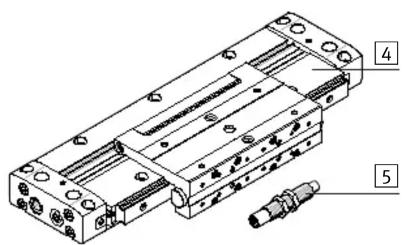

6. Non compris dans la fourniture

4 Vérin linéaire (1x)

DLGF

5 Amortisseur (1x)

DYSS-...-Y1F

7. Montage

A 4

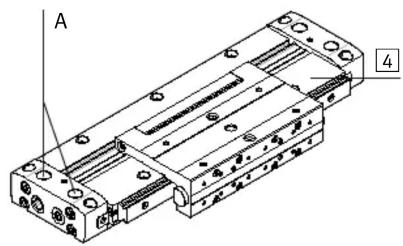

• Retirer les bouchons (A).

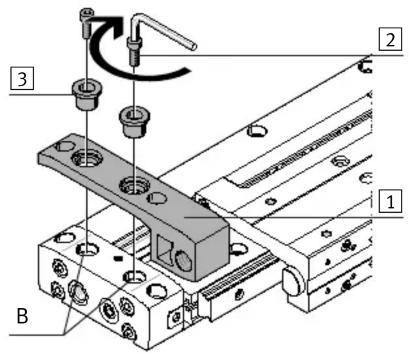

• Positionner le support pour amortisseur 1 au-dessus des trous (B).
• Placer des douilles 3 dans les trous (B).
• Fixer le support pour amortisseur 1 avec les vis 2.

- Choisir un amortisseur 5 approprié → www.festo.com/catalogue

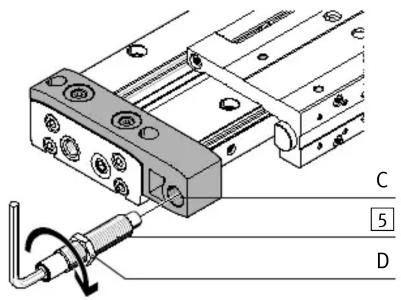

- Visser l'amortisseur 5 dans le filetage (C) et le bloquer avec un écrou (D) ^1) (→ Documents applicables).

8. Tailles de vis et couples de serrage M_A^2)
