MODE D'EMPLOI DAYP-E21-90 Festo

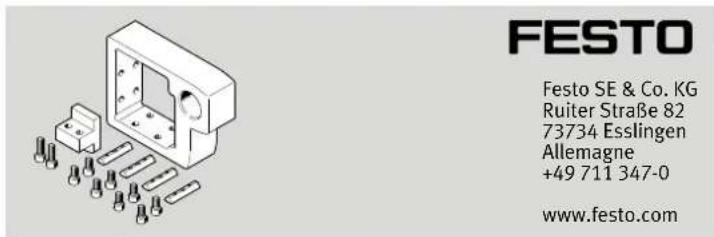

Support d'amortisseur

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Traduction de la notice originale

Tous les documents relatifs au produit → www.festo.com/pk.

Respecter les documents applicables :

- Notices d'utilisation du bras mobile

- Notices d'utilisation de l'amortisseur

2 Sécurité

2.1 Instructions de sécurité

- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Usage normal

Fixation d'un amortisseur sur le bras mobile ELCC.

3 Informations complémentaires

- Accessoires → www.festo.com/catalogue.

4 Récapitulatif

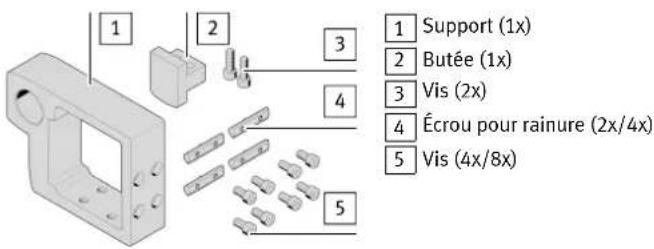

4.1 Fourniture

1 2 3 4 5 Support (1x) Butée (1x) Vis (2x) Écrou pour rainure (2x/4x) Vis (4x/8x)

Fig. 1

4.2 Non compris dans la fourniture

7 Amortisseur (1x) YSR-...-C

Fig. 3

5 Montage du support d'amortisseur

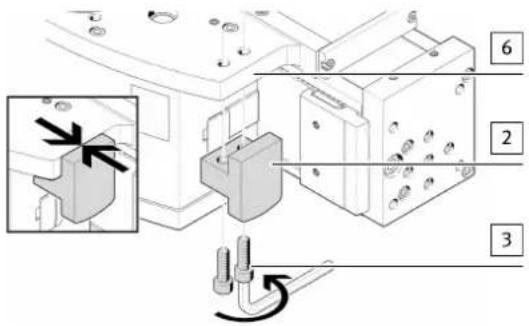

Fig. 4 Fixer la butée

DAYP-E21 60 70 90 110
	M6x12 M6x15 M8x253	Vis
	[Nm] 6 ± 20	% 6 ± 20 %	24 ± 20 %

Tab. 1 Taille des vis et couples de serrage

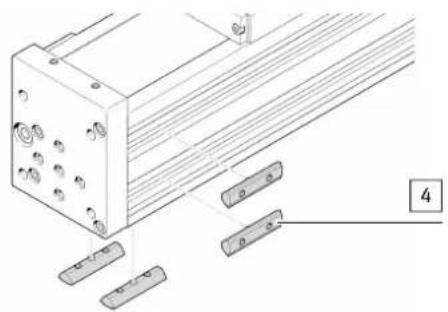

Fig. 5 Mettre les écrous pour rainure en place

≥1 mm B 1 5

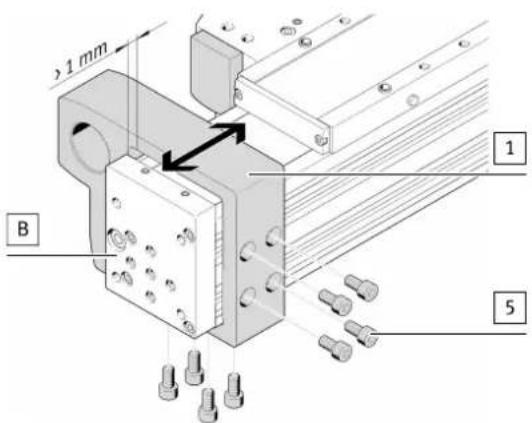

Fig. 6 Fixer le support

1. Fixer le support 1 avec les vis 5 sur les écrous pour rainure 4.
2. Pousser le support 1 dans sa position finale approximative. Respecter au moins une distance de 1 mm par rapport au couvercle (B).

A 7 1 5

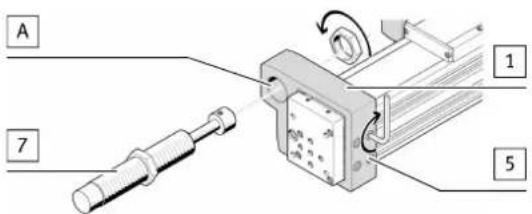

Fig. 7 Monter l'amortisseur

1. Fixer l'amortisseur 7 dans le trou (A) du support 1 → 1 Documents applicables.
2. Visser les vis 5 à fond.

DAYP-E21 60 70 90 110
	M5x10 M8x16 M8x20[5]		Vis
	[Nm] 4,5 ± 20 %	20 ± 20 %

Tab. 2 Taille des vis et couples de serrage

1. Ajuster l'amortisseur 7 → 1 Documents applicables.
