Marque	Lab Gruppen
Modèle	E 20:2
Type de produit	Amplificateur de puissance
Alimentation	100-240 V, 50/60 Hz (universelle)
Consommation en veille	Faible (mode veille après 20 min sans signal)
Entrées audio	Symétriques, connecteurs Phoenix 3 points
Sorties haut-parleur	Connecteurs à bloc détachable, jusqu'à 4 mm²
Atténuateurs	Plage de 0 dB à infini, repère à -10 dB
Indicateurs LED	Power (veille orange, marche vert), Temp (jaune), SIG (vert), LIM (rouge)
Filtre passe-haut	Sélectionnable : plat ou 50 Hz
Refroidissement	Air forcé, flux avant vers arrière
Mise à la terre	Automatique via résistance au châssis
Fonctions spéciales	GPIO pour relais externes, MPD (mise sous/hors tension automatique)
Nettoyage	Avec un chiffon sec
Température d'utilisation	Jusqu'à 45 °C (climat tropical ou modéré)
Garantie	Garantie limitée, voir conditions sur community.musictribe.com

FOIRE AUX QUESTIONS - E 20:2 Lab Gruppen

Quelle est la tension d'alimentation de l'amplificateur Lab Gruppen E 20:2 ?

L'amplificateur fonctionne sur secteur de 100 à 240 V à 50 ou 60 Hz. L'alimentation est universelle.

Comment brancher les entrées audio ?

Les entrées sont symétriques et utilisent des connecteurs Phoenix 3 points. Suivez les repères +, - et Ground (masse).

Que signifie le voyant LED Power orange ?

La LED orange indique que l'amplificateur est en mode veille (basse consommation). Il passe en marche (vert) lorsqu'un signal est présent ou que le bouton power est enfoncé.

Puis-je utiliser l'amplificateur avec des enceintes 70V ou 100V ?

Oui, pour les modèles compatibles (E 5:4, E 10:4). Sélectionnez la position 70V pour les systèmes à tension constante. Pour 100V, la puissance sera réduite de moitié.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez pas de liquides, car ils pourraient endommager l'électronique.

Que faire en cas de surchauffe ?

Si la LED TEMP clignote en jaune, une température excessive est détectée. L'amplificateur se met en sourdine si la LED devient fixe. Assurez une ventilation adéquate et réduisez la charge.

Comment mettre l'amplificateur sous tension automatiquement ?

Par défaut, l'amplificateur passe en veille après 20 minutes sans signal. Il se réveille automatiquement lorsqu'un signal dépasse le seuil de présence. Cette fonction peut être configurée via le manuel.

Puis-je empiler plusieurs amplificateurs ?

Oui, les amplificateurs peuvent être empilés directement les uns sur les autres sans espacement. Cependant, un espacement facilite le câblage arrière.

Quels types de câbles sont recommandés pour les sorties ?

Utilisez des câbles de haute qualité avec des sections jusqu'à 4 mm². Respectez la polarité pour éviter une annulation des basses fréquences.

Où trouver le manuel complet et les informations de garantie ?

Téléchargez le manuel complet sur le site labgruppen.com/support/download. Les conditions de garantie sont disponibles sur community.musictribe.com/pages/support-warranty.

MODE D'EMPLOI E 20:2 Lab Gruppen

Consignes de sécurité

Les points repées par ce symbole partent une tens on électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enominés professionnels de haute qualité avec fiches lorsù moins 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifie.

Ce symbole avertit de la présence d'une tension sangereuse et non isolée à l'intérieur de l'apareil - elle peut chaque électricus.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Ten importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour l'éster tout risque de donc électricité, ne pas ouvrir le capot de l'appareil ni démonter le panneau amière. L'intérieur de l'appareil ne possèce aucun élément réparable par l'utilisateur. Le riser toute réparation à un professionnel qualifié.

Attention Pour rébure les risoucs de feu et de choc électrique, n'exposez pas cet appareil à la plique, à la miniânsure, aux guottes ou aux étabrousures. Me posez pas de réclipent contenant un liquide sur l'appareil un vase par exemple.

Attention Ces consignes de sécur le et d'entretien sont destinées à un personnel qualifie. Pour éster tout risoue de choc électinoue, n'effectuze aucune réparation sur l'appared qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent btre effectuées uniquement par un technicien spécialisé.

1. Lussez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. Nutitisez jamais l'appareil à proximité d'un liquide
6. Nettoyez l'appareil avec un chiffon sec.

7. Velliez a ne pas empédier la bonne ventilation de l'appareil via ses autres de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cubinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

9. We suppérrez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différents. Le plus large est le contact de sécurité. Les prises tome possèdent deux contacts plus une mise à la terme servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'all-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronique pour effectuer le changement de prise.

10. Installez le cordon d'alimentation de telle façon que personne ne pursue marcher dessus et qu'il soit protégé d'artes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prive électrique et de l'endroit où il est relie à l'appareil: cela est également variable pour une éventuelle rallonge électrique.

11. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés parte fabricant ou

Déplacez précautionnement tout chariot ou diabie charge pour éviter d'eventuelles blessures en cas de chute 13. Débranchez l'apparel de la tension secteur en cas d'orange ou si l'apparel reste utilisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifie. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de quelque façon que ce soit (dammages sur le concern d'alimentation ou la par par exemple), si un liquide ou un object a penetré à l'intérieur du châtsis, si l'appareil a été exposé à la plue ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.

2. L'appareil doit être correcte à une prise verteur dotée d'une protection par mise à la terme.

3. La prise électrique ou la prise IEC de tout appareil déroué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEE (2012/19/LU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électiniques et électroniques (EEI). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

dangereuses généralement associées à des équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez depôt une déchets d'équipements pour le recyclage, voûllez contacter votre maître ou votre centre local de collecte des déchets.

1. N'installez pas l'apparel dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. He piacez jamais d'objets enflammés, tous que des bougies allumées, sur l'appareil.

3. Carlez à l'esprit l'impact environnemental lorsque vous metrez des piles au reflux. Les piles usées doivent être déposées dans un point de collecte adapté.

4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être lieu pour responsable pour toute porte puantait être sube par toute personne si font en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'appamme et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Miday, Karl Teknik, Lab Gruppen, Lake, Tanmy, Turbosund, TC Electreis, TC Helkon, Behringer, Eugena, Aston Microphones et Coautolo sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tours droits réserves.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supériementaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musichite.com/pages/support=warranty.

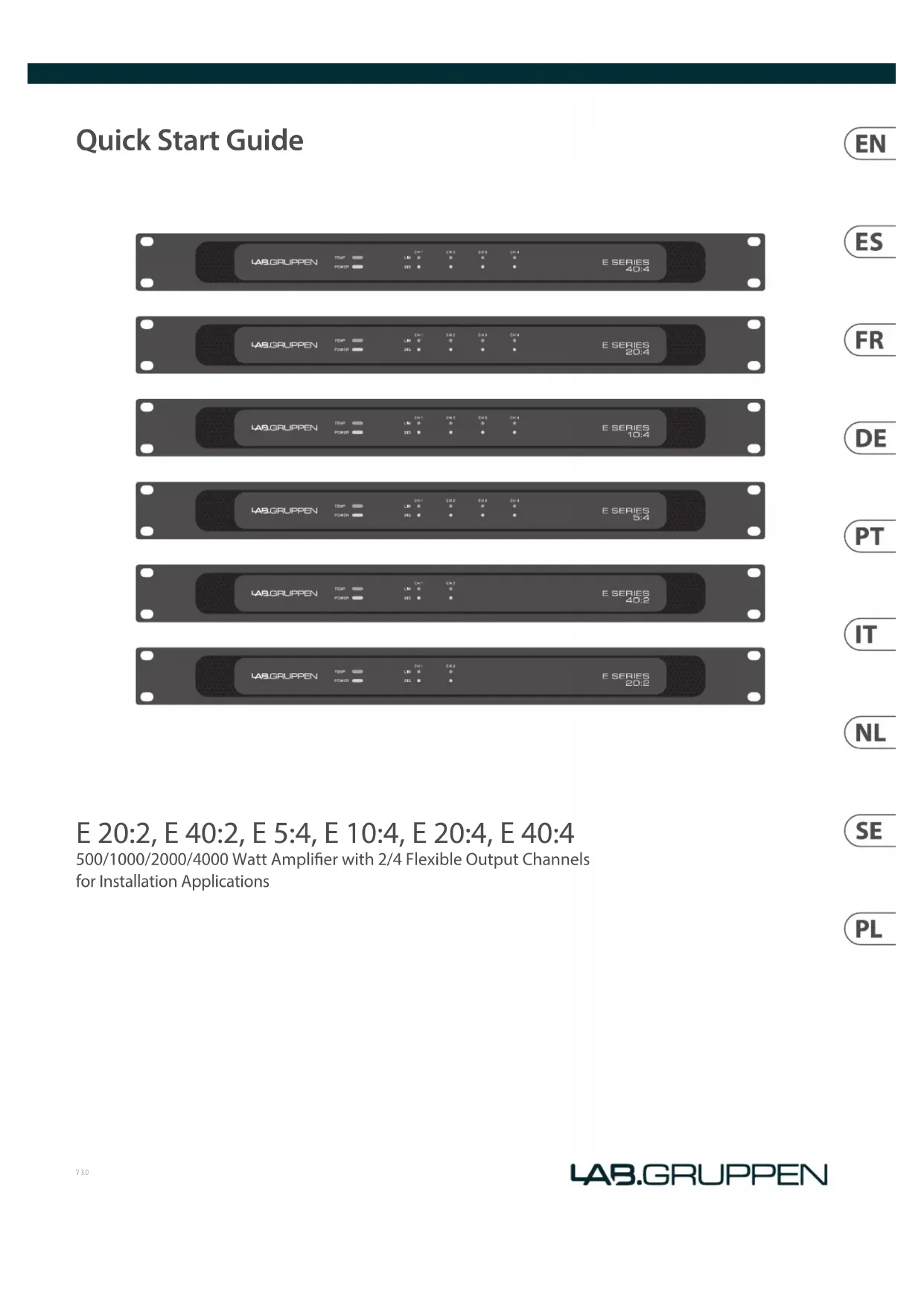

Les informations contenues dans ce guide de démarrage rapide sont suffisantes pour une installation correcte des amplificateurs de la série E et pour la configuration des paramètres dans les applications typiques. Veuillez consulter le manuel d'utilisation complet pour obtenir des informations détaillées sur la maintenance, les exigences de refroidissement, la garantie et la configuration pour les installations complexes.

Déballage et contrôles visuels

Chaque amplificateur Lab Gruppen est soigneusement testé et inspecté avant de quitter l'usine et doit arriver en parfait état. Si des dommages sont découverts, veuillez en informer immédiatement le transporteur. Conservez les matériaux d'emballage pour l'inspection du transporteur et pour toute expédition future.

Installation

lne circulation d'air libre de l'avant vers l'arrière est nécessaire pour le réfroidissement. Autune porte ou couvende ne doit être monté devant ou dernière les amplificateurs.

Les amplificateurs peuvent être empilés directement les uns sur les autres sans espacement, bien qu'un certain espacement puisse permettre une installation plus pratique du câblage arrière. Voir la page des spécifications pour la taille et le poids.

AVERTISSEMENT: veuillez vous référer aux informations sur l'étiquette située sur le capot supérieur du produit pour des informations électriques et de sécurité avant d'installer ou d'utiliser l'appareil.

Refroidissement

Le appareils de la série Utilisent un système de refroidissement à air ferond avec un flux d'air de l'avant vers l'arrière, permettant des niveaux de puissance continuous élevés sans problèmes thermiques. Asserez-vous qu'il s'a suffisamment d'espace devant et dernière les amplificateurs pour permettre un flux d'air frais. Veuillez vous reporter à le manuel d'utilisation complet pour la valeur de dissipation thermique lors de l'installation d'un grand nombre d'amplificateurs dans des espaces climatives. RÉMARQUE: placez des brancs pleins cet nom des inatturateurs de ventilation dans les espaces de race inutiliser que assurer une circulation d'air efficace. Le fait de laisser des espaces entre les équipements dégrade l'activité du refroidissement à air ferond.

Tension de fonctionnement

Tous les amplificateurs de la série E ont une alimentation électrique universelle qui fonctionne sur secteur de 100 à 240 V à 50 ou 60 Hz. La prise CEI sur le panneau arrière accepte le command CEI fourni qui se termine par un connecteur approprié pour le pays de vente, l'alimentation est connectée, l'amplificateur se met en veille l'indication orange sur les voyants d'alimentation), il sallumea si le bouton d'alimentation est confoncé (ou si le signal est fourni à l'une des entrées ou si le GFI est fermé). Le voyant d'alimentation est vert pendant l'indication "On".

Mise à la terre

Pour des taisons de sécurité, ne débrancher jamais la broche de terre (masse) du cordon d'alimentation C#. Utiliser des connexions d'entrée symétriques pour éviter les bourdonnements et les interférences. La masse du signal flotte via une résistance au châssis, et par conséquent, la mise à la terre est automatique.

Entrées audio

Les entrées audio sont symétrisées électroniquement et utilisant des connecteurs tripolaires de type Phoenix Suivez les étiquettes +, - et Ground lorsque vous effecturez les connexions.

Sorties haut-parleur

Les sorties haut-parkur utilisent des connecteurs de type bloc détachables. Le courant nominal maximal du connecteur est de 41 bras (dépassant la capacité des câbles jusqu'à 4 mm2 (T2 ANG) peuvent être installés.

Respectez la polarité pour éviter la perte d'annulation des basses fréquences.

Remarques le module d'amplification d'un canal est basé sur une topologie intrinséquement pontée. NE CONNECTEZ AUCUNE BORNE À LA TERRE.

Panneau avant

Le panneau avant présente les voyants d'état de l'amplificateur suivants:

POWER - La LED bicolore indique la veille (orange) et allumée (verte).

TEMP (température) - Le jaune clignotant indique une température excessive dans le bloc d'alimentation (PSU) ou le (s) étage (s) de sortie. Lorsque la température dépasse le seuil de danger, la LED s'allume en jaune fixe et l'amplificateur se met en sourdine;

SIG (signal d'entrée présent) — Indication verte lorsque le signal d'entrée dépasse le seuil de présence du signal.

LIM (limit) - S'allume lorsque l'amplificateur limite le signal. La limitation est activée lorsque le canal:

• Atteint le seul de limite de tension sélectionné (tel que déterminé par le modèle et la position sur l'interrupteur de fin de course)
• La tension du rail baisse en dessous du seuil sélectionné
• Sortie de courant maximum atteinte
  • La tension secteur ne peut pas maintenir la tension ou rail

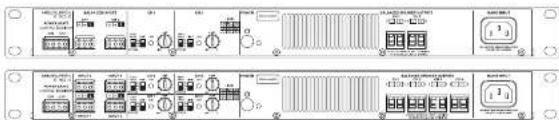

Panneau arrière

Remarque importante sur la mise sous / hors tension automatique – Tous les amplificateurs de la série E incluant un schema MPD (Suisse Power Down / On). A la livraison (par défaut), l'amplificateur passera en mode veille basse consommation lorsqu'on signal n'est présent pendant 20 minutes. Il retournera en mode de mise sous tension lorsque le signal dépassera le seuil de présence de signal. Pour plus d'informations sur l'étalonnage ou seuil de présence de signal, veuillez consulter le manuel d'utilisation.

Bouton d'alimentation et indication – Lorsqu'il est en force momentament, fait basculer l'état d'alimentation entre veille et allume. Le voyant est orange pour le moment où il se met en veille, orange s'il est force en veille en appuyant sur le bouton d'alimentation et vert pour allume.

La plage des Atténuateurs va de 0 dB à infini, la verticale est de -10 dB. La sensibilité de l'amplificateur est de 4 dBu avec attenuateur à 0 dB et 14 dBu à -10 dB.

SIG - S'allume en vert lorsque le signal d'entrée est supérieur au seuil de présence du signal (SPT). Pour le réglage de la valeur SPT, veuillez consulter le manuel d'utilisation comptet.

High-pass / Full-range - Sélectionne un filtre plat ou passe haut à 50 Hz.

Interrupteur de fin de course — Voir la page des specifications pour les réglages des interrupteurs.

La série E peut également être utilisée de manière asymétrique, c'est-à dire qu'un canal fournit plus que l'autre (s). Veuillez t'écharger le manuel d'utilisation pour des exemples sur www.labruppen.com/support/download GPIO – GPIO permet l'utilisation de relais externes pour la mise sous et hors tension. Reportez-vous au manuel d'utilisation pour plus d'informations sur les fonctions GPIO.

70V / Lo-Z (E 5:4 et E 10:4) - La position 70V doit être sélectionnée pour les systèmes à tension constante. Les haut-parleurs 100V peuvent être alimentés, mais la puissance sera la moitié de la prise sélectionnée. La position 70V est également utilise pour une puissance nominale maximale dans des charges de 16 chms. La position lo-2 doit être sélectionnée pour une puissance maximale dans des charges de 2 ou 4 chms, ou pour limiter la sortie maximaile à 16 chms. Pour 8 chms, voir le tableau suivant.

	4Ω8Ω (Lo-ZMH-2)		16Ω (Lo-ZMH-2)	70V 100V
E 10:4	1 dBc250 V*	4 dBc 250 V*	*4 dBc 125 V* /3 dBc 250 V**	4 dBc250 V*	4 dBc250 V*
E 5:4	1 dBc125 V*	4 dBc 125 V*	*4 dBc 63 V* /0 dBc 125 V**	4 dBc125 V*	4 dBc125 V*

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musicite.com. Le fait d'enregistrer le produit en ligne nous permet de génre les réparations plus rapidement et plus efficacement. Prenez également le temps de fine les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tille près de chez vous, contactée le distribution (Music Tille de votre pays) : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet muscrite.com. Si vous pays n'eut pas dans la liste, essayez de resouche votre problème avec autre "aide en ligne" que vous trouverez également dans la section "Support" du site muscrite.com. Vous pouvez également nous faire parvenir directement votre demande de respiration sous garantie par Internet sur le site muscrite.com. »ÀRÔT de nous netteuver le produit.
3. Raccordement au secteur. Avant de reiter cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Vellés à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électricité — sans aucune exception.
