MODE D'EMPLOI LSB 7M121 W EU & LSB 7M121 B EU HOTPOINT
Précautions et conseils, 28
Sécurité générale
Mise au rebut
Économies et respect de l'environnement
Installation, 29-30
Mise en place et mise à niveau
Raccordements eau et électricité
Caractéristiques techniques
Conseils pour le premier lavage
Service
Description de l'appareil, 31
Vue d'ensemble
Tableau de bord
LSB 7M121
Charger les paniers, 32-33
Panier inférieur
Panier supérieur
Panier à couverts
Plateau range-couverts
Réglage du panier supérieur
Mise en marche et utilisation, 34
Mettre en marche le lave-vaisseau
Charger le produit de lavage
Programmes, 35
Tableau des programmes
Produit de rinceage et sel régénérant, 37
Charger le produit de rinceage
Charger le sel régénérant
Entretien et soin, 38
Coupure de l'arrivée d'eau et du courant
Nettoyer le lave-vaisselle
Éviter les mauvaises odeurs
Nettoyer les bras de lavage
Nettoyage du filtre d'entrée d'eau
Nettoyer les filtres
En cas d'absence pendant de longues périodes
Anomalies et remèdes, 39
Précautions et conseils
Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.
Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il offre bien l'appareil.
Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.
Cet appareil est donc pour un usage domestique ou autres applications similaires, telles que :
- lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail;
- fermes;
- utilisation par les clients d'hôtes, de motels ou autres locaux de type résidentiel;
- chambres d'hôtes.
Sécurité générale
- Cet électroménager n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.
- Les enfants doivent être surveillés par un adulte pour éviter qu'ils ne jouent avec l'appareil.
- Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation.
- Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.
- Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l'exposer à la pluie et aux orages.
- Ne pas toucher au lave-vaisselle pieds nus.
- Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
- Fermer le robinet de l'eau et débrancher la fiche de la prise de courant avant d'effectuer tous travaux de nettoyage et d'entretien.
- En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
- Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
- Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de la portée des enfants.
- Les emballages ne sont pas des jouets pour enfants.
Mise au rebut
- Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
- La directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.
Faire des économies d'eau et d'électricité
- Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l'attente de remplir l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).
- Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :
- pour de la vaisselle normalement sale, sélectionner le programme Eco (économique), il limite la quantité d'eau et d'électricité utilisée.
- pour une quantité réduite de vaisselle, désirez l'option Demi-charge* (voir Mise en marche et utilisation).
- Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens.
Produits de lavage sans phosphates, sans chlore et aux enzymes
- Il est vivement conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.
- Les enzymes développent une action particulièrement efficace à des températures approchant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d'obtenir les mêmes résultats qu'à une température de 65°C.
- Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la durée de l'eau, de la quantité de vêtements et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l'équilibre de la nature.
Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil. Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil. En cas de déménagement, transporter l'appareil verticalement ; si besoin est, l'incliner sur le dos. Cet appareil est donc pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel ; - chambres d'hôtes.
Mise en place et mise à niveau
- Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abimé, ne pas le raccorder et contacter le revendeur.
- Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu* (voir feuille de montage).
- Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de vibrations, bruits et déplacements. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d'instructions encastré jointe à la documentation)
Raccordements eau et électricité
L'adaptation des installations électriques et les travaux de plomberie de l'installation doivent être effectués par du personnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d'alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau de distribution d'eau. Ne pas réutiliser les anciens tuyaux.
Les tuyaux d'alimentation et d'évacuation de l'eau et le câble d'alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.
Raccord du tuyau d'alimentation de l'eau
- A une prise d'eau froide: bien visser le tuyau d'alimentation à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés qui pourraient engorger l'appareil.
- A une prise d'eau chaude : en cas d'installation de chauffage centralisé (radiateurs), le lave-vaiselle peut être alimenté avec de l'eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d'eau froide.
Si la longueur du tuyau d'apport ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agrée (voir Assistance). La pression de l'eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé.
Raccordement du tuyau d'évacuation de l'eau
Raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.
Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A). Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, stérer le bouchon en plastique (B).
Sécurité anti-fuite
Pour éviter tout risque d'inondation, le lave-vaisseau :
- est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.
Quelques modèles sont équipés d'un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amène de l'eau.
Il ne faut en aucun cas couper le tuyau d'alimentation de l'eau car il contient des parties sous tension.
- Présent uniquement sur certains modèles.
Raccordement électrique
Avant de brancher la fiche dans la prise de courant, s'assurer que :
- la prise dispose de mise à la terre et est conforme aux normes;
- la prise est bien apte à supporter la puissance maximale de l'appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave-vaissette);
- la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
- La prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n'utiliser ni rallonges ni prises multiples.
Après installation de l'appareil, le câble d'alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrabouillé. Afin d'éviter tout danger, faire changer le cordon d'alimentation abimé, par le fabricant ou par son service après-vente. (Voir Assistance) Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.
| Caracteristiques techniques |
| Dimensions | largeur 59,5 cmhauteur 82 cmprofondeur 57 cm |
| Capacité | 14 couverts standard |
| Pression euid-alimentation | 0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi |
| Tensiond'alimentation | Voir étiquette des caractéristiques |
| Puisance totaleabsorbée | Voir étiquette des caractéristiques |
| Fusible | Voir étiquette des caractéristiques |
| CE | Cet apparéil est conforme auxDirectives Communautaires suivantes:- 2006/95/EC (Basse Tension)- 2004/108/EC (CompatibilitéElectromagnétique)-2009/125/EC (Comm. Reg.1016/2010) (Ecodesign)-97/17/EC (Etiquage)-2012/19/EU (DEEE) |
Ruban anti-condensation*
Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protégerr contre la formation de condensation.
Conseils pour le premier lavage
Une fois l'installation terminée et tout de suite avant le premier lavage, remplir complètement d'eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l'eau déborde. Sélectionner le degré de dureté de l'eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL s'éteint.
Le manque de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élément chauffant.
Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande a été activée: allumage, fin de cycle etc..
Tous les symboles/voyants/LED lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modèle de lave-vaisselle).
Avant d'appeler le service d'assistance technique:
- Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
- Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.
- Si ce n'est pas le cas, contacter un Service d'Assistance Technique agréé.
Ne jamais faire appel à des techniciens non agrées.
Communiquer:
- le type d'anomalie;
- le modèle de l'appareil (Mod.);
- le numéro de série (S/N).
Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).
Vue d'ensemble
- Panier supérieur
- Bras de lavage supérieur
- Clayettes rabattables
- Réglage hauteur du panier
- Panier inférieur
- Bras de lavage inférieur
- Filtre lavage
- Réservoir à sel
- Bacs à produit de lavage, réservoir à produit de rinçage et dispositif Oxygene Actif*
- Plaque signalétique
- Bandeau de commandes
Tableau de bord
Uniquement pour modèles « tout intégrables »
Présent uniquement sur certains modèles.
Le nombre et les types de programmes varient selon le modèle de lave-vaisselle.
Conseils
Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients.
Pas besoin de rincer préalablement à l'eau courante.
Ranger la vaisselle de manière à ce qu'elle ne roule pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.
Veiller à ce que les couvercles, manches, poèles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.
La vaisselle en plastique et les poêles antiadhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.
Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence, dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.
Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

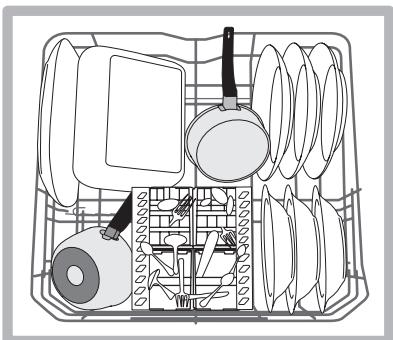

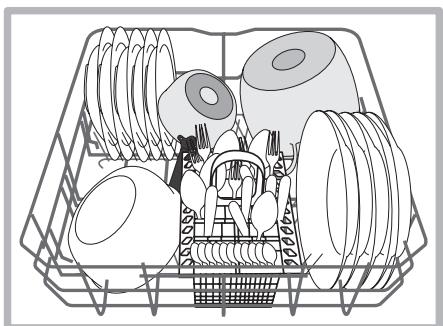

Panier inférieur
Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.
Il est conseillé de ranger la vaisselle très sale dans le panier inférieur car dans cette partie du lave-vaisselle, les jets d'eau sont plus énergiques et permettent d'obtenir des performances de lavage.
*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

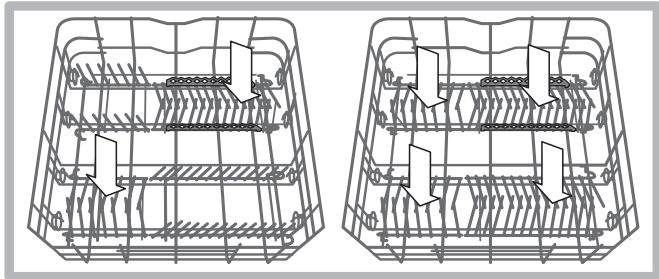

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

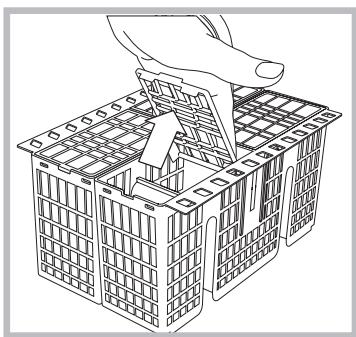

Panier à couverts
Le panier à couverts est équipé de grilles supérieures permettant de ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.
Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

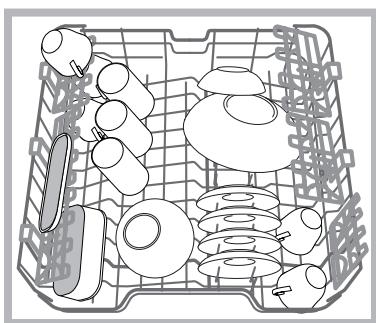

Panier supérieur
Réserve au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.
Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être placés à la verticale pour ranger des assiettes à thé ou à dessert ou abaissés pour ranger des coupes et autres récipients pour aliments.

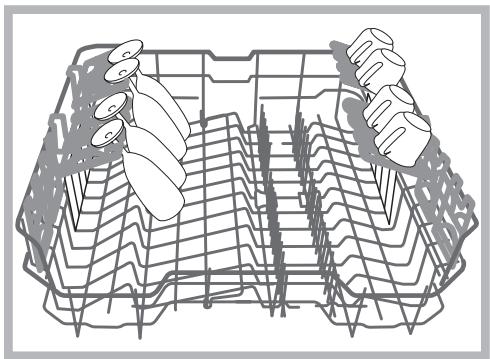

Clayettes rabattables à inclinaison variable
Les clayettes latérales peuvent être placées à trois hauteurs différentes afin d'optimiser la disposition de la vaisselle dans le panier.
Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant la tige de leurs pieds dans les fentes prévues à cet effet.

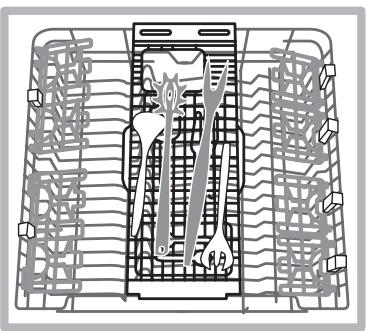

Plateau range-couverts
Certains modèles de lave-vaisselle sont dotés d'un plateau coulissant qui peut être utilisé pour contenir les couverts à service ou les tasses de petite taille. Pour des performances de lavage, éviter de mettre sous le plateau de la vaisselle encombrante.
Le panier supérieur est réglable en hauteur selon les besoins : en position haute, il permet de ranger de la vaisselle en empilée dans le panier inférieur ; en position BASSE, il permet d'exploiter au mieux l'espace des clayettes et des secteurs rabattables en créant plus de place de rangement vers le haut.

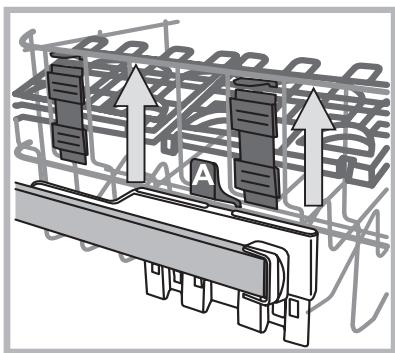

Régler la hauteur du panier supérieur
Pour faciliter le rangement de la vaisselle, il est possible de régler le panier supérieur en position haute ou basse.
Régler de préférence la hauteur du panier quand ce dernier est VIDE.
Ne JAMAIS soulever ou abaisser le panier d'un seul côté.
Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position BASSE, appuyer sur les leviers (A) sur les côtés du panier et l'aider à descendre vers le bas.
Vaissette non appropriée
- Couverts et vaisselle en bois.
- Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants.
- Parties en matière synthétique ne résistant pas à la température. Vaisselle en cuivre ou en étain.
- Vaisselle sale de cendre, cire, graisse, illustrifiante ou encre. Les décor sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.
Endommagement du verre et de la vaisselle causes:
- Type de verre et procédé de fabrication du verre.
- Composition chimique du produit de lavage.
- Température de l'eau du programme de rinçage.
Conseils :
- N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. Utiliser un produit de lavage délicat pour vaisselle.
- Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.
Mettre en marche le lave-vaisselle
- Ouvrir l'arrivée d'eau.
- Appuyer sur la touche ON-OFF :
- Ouvrir la porte et doser le produit de lavage.
- Charger les paniers (voir Charger les paniers) et fermer la porte.
- Sélectionner le programme désiré en tournant le bouton SELECTION PROGRAMME dans le sens des aiguilles d'une montre jusqu'à amener le repère sur le bouton en face du numéro ou du symbole du programme désiré. Le voyant de la touche MARCHE/PAUSE s'allume.
- Sélectionner les options de lavage* (voir programmes spéciaux et options).
- Appuyer sur la touche Marche/Pause pour démarrer : un signal sonore* et l'allumage du voyant correspondant au lavage signale le démarrage du programme.
- À la fin, des signaux sonores* signalent la fin du programme et le voyant END s'allume. Eteindre l'appareil en appuyant sur la touche ON-OFF, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.
- Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.
Modifier un programme en cours
En cas d'erreur de sélection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF/Reset, sélectionner ensuite le nouveau programme et les options désirées.
Introduire de l'eau en cours de lavage
Appuyer sur la touche Marche/Pause, (la touche se met à flasher). Ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisse. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle redémarre.
Appuyer sur la touche Marche/Pause pour mettre l'appareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés.
Pendant cette phase, aucun changement de programme n'est possible.
Interruptions accidentelles
En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.
Charger le produit de lavage
Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l'environnement.
Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide.
En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.
En cas de vaisselle peu sale ou précédemment rinçée à l'eau, réduire considérablement la quantité de produit de lavage.
Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.
Pour toute autre demande de renseignements, s'adresser aux services d'aide aux consommateurs des fabricants de produits de lavage.

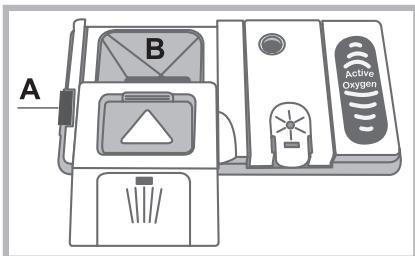

Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »
Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit être placée directement dans la cuve.
- Doser le produit de lavage en consultant le tableau des programmes pour introduire une quantité appropriée.
Dans le bac B, un indicateur de niveau indique quelle est la quantité maximale de produit de lavage, liquide ou en poudre, pouvant être utilisée pour chaque cycle.
- Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'àu déclic.
- Fermer le couvercle du distributeur de produit de lavage en le poussant vers le haut jusqu'à enclenchement du dispositif de fermeture.
Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment choisi.
En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETES qui adapte le programme de lavage de manière à toujours obtenir les autres résultats de lavage et de séchage possibles.
N'utiliser que du produit de lavage spécial lave-vaiselle.
NE PAS UTILISER de produits pour laver la vaisselle à la main.
Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.
L'utilisation de tablettes de lavage n'est conseillée que pour les modèles qui prévoient l'option TABLETTES MULTIFONCTIONS.
Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.
Le nombre et les types de programmes et des options varient selon le modèle de lave-vaisselle.
| Indications sur lechio des programmes et dosage du produit de lavage | Programme | Programmes prévoyant le séchage | Options | La durée des programmes est purement indicative |
| Lavage écologique à faible consommation d'électricité pour vaisselle et casseroles.29 g/ml + 6 g/ml** - 1 Tab | Eco 50°* | Oui | Départ différé - Demi-charge | 3:10' |
| Vaiselle et casseroles très sales (déconseilé pour la vaisselle fragile)35 g/ml - 1 Tab | AUTOAuto intensif | Oui | Départ différé - Demi-charge | 2:30' |
| Vaiselle et casseroles normalement sales. Programme standard quotidien.29 g/ml + 6 g/ml** - 1 Tab | AUTOAuto Normal | Oui | Départ différé - Demi-charge | 2:00' |
| Vaiselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poèle).25 g/ml - 1 Tab | 401Auto Fast | Non | Départ différé - Demi-charge | 1:00' |
| Cycle économique et rapide pour vaisselle fragile ne supportant pas les haute températures, tout de suite après l'utilisation. (verres à pied dans panier sup. + assiettes fragiles dans panier inf.).35 g/ml - 1 Tab | Délicut | Oui | Départ différé - Demi-charge | 1:40' |
| Cycle économique et rapide pour vaisselle peu sale, tout de suite après l'utilisation. (2 assiettes +2 verres + 4 couverts +1 casserole + 1 petite poèle)25 g/ml - 1 Tab | Express 40' | Non | Départ différé | 0:40' |
| Lavage préalable dans l'attente de compléter le chargement au repas suivant.Pas de produit de lavage | Trempage | Non | Départ différé - Demi-charge | 0:12' |
Quantité de produit de lavage pour prélavage.
Le cycle de lavage ECO c'est le programme standard auquel se réfèrent les données de l'étiquette-énergie. Ce cycle est prévu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle pleine charge.
Consommations en stand-by: Consommation en left-on mode: 5 W - Consommation en off-mode: 0,5 W
Tableau des consommations pour les cycles principaux*
| Conditions standard* | Conditions usager** |
| Consommation d'énergie (KWh/cycle) | Consommation d'eau (litre/cycle) | Durée (min/cycle) | Consommation d'énergie (KWh/cycle) | Consommation d'eau (litre/cycle) | Durée (min/cycle) |
| INTENSIF | 1,50 | 15 | 150 | 1,30 | 14 | 135 |
| NORMAL | 1,20 | 15 | 120 | 1,05 | 14 | 110 |
Les données du programme sont des valeurs de mesure de laboratoire obtenues selon la norme européenne EN 50242.
Les données sont obtenues en effectuant des mesures dans les conditions d'utilisation et de charge de la vaisselle de l'utilisateur.
Remarque :
Pour obtenir des performances optimales avec les programmes « Fast » et « Express », il est conseillé de respecter le nombre de couverts indiqué.
- Le programme Eco est conforme à la norme EN-50242. Il dure plus longtemps que d'autres programmes mais il consomme moins d'électricité et respecte l'environnement.
Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à : ASSISTENZA_EN_LVS@indesitcompany.com
La sélection, la modification ou l'annulation des options n'est possible qu'après avoir choisi le programme de lavage et avant d'appuyer sur la touche marche/arrêt.
Seules les options compatibles avec le programme doivent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) le symbole correspondant clignote rapidement 3 fois.
En cas de sélection d'une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite puis s'éteint, tandis que la dernière sélection effectuée reste allumée.
Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.
Départ différé
Le démarrage du programme peut être différé de 3 heures :
1 : après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : le voyant s'allume. 2 : Sélectionner le départ voulu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants lavage (3 heures), séchage (6 heures) et fin (9 heures) s'allument les uns après les autres.
Pour désactiver l'option Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant s'éteint.
- Une fois que la sélection a eu lieu, appuyer sur la touche Marche/Pause pour faire partir le compte à rebours, le délai d'attente sélectionné se met à clignoter et la touche Marche/Pause cesse de flasher (lumière en fixe).
- À l'expiration du délai d'attente, le voyant de DÉPART DIFFÉRÉ s'éteint et le programme démarre.
Aucune sélection de Départ différé n'est plus possible en cours de cycle.
Demi-charge
Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant correspondant s'allume.
Une autre pression sur la touche DEMI-CHARGE permet de désactiver l'option.
Ne pas oublier de réduire de moitié la quantité de produit de lavage.
Mieux vaut utiliser un produit de lavage en poudre.
N'utiliser que des produits de lavage spéciaux lave-vaisselle.
Ne pas utiliser de sel alimentaire ou industriel ni de produits vaisselle pour lavage à la main.
Se conformer aux instructions reportées sur l'emballage.
En cas d'utilisation d'un produit multifonction, pas besoin d'ajouter de produit de rincege mais nous conseillons par contre d'ajouter du sel, surtout en cas d'eau dure ou très dure. (Se conformer aux instructions reportées sur l'emballage).
Faute d'ajouter du sel ou du produit de rinceage, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.
Charger le produit de rinçage
Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l'eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :
- Quand le voyant PRODUIT DE RINÇAGE* du bandeau s'allume, une réserve de produit de rinçage pour 1-2 cycles est encore disponible;
- Ouvrir le réservoir « D » en poussant et en soulevant la languette sur le couvercle;
- Introduire le produit de rinceage avec précaution jusqu'au niveau maximal de l'ouverture de remplissage en évitant tout débordement. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
- Fermer le couvercle jusqu'au déclic.
Régler la dose de produit de rinçage
Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être réglé. Appuyer sur la touche ON/OFF pour allumer et éteindre le lave-vaisselle. Appuyer sur la touche Marche/Pause 3 fois de suite. Allumer à l'aide de la touche ON/OFF, le voyant du produit de rincege clignote un nombre de fois équivalent au niveau sélectionné (le produit de rincege est réglé en usine sur le niveau 2)
Régler le niveau de dosage du produit de rinceage à l'aide du bouton SELECTION PROGRAMME.
Le niveau du produit de rinçage peut être réglé sur Zéro (ECO), dans ce cas le produit de rinçage ne sera pas débité et le voyant produit de rinçage ne s'allumera pas quand ce dernier sera fini. Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle.
- si la vaisselle présente des traces, régler sur des chiffres plus bas (1-2).
- s'il y a des gouttes d'eau ou des taches de calcaire, le régler sur des chiffres plus élevés (3-4).
Réglage de la dureté de l'eau
Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.
Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la durée de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.
Appuyer sur la touche ON/OFF pour allumer et éteindre le lave-vaisselle. Garder la touche Marche/Pause enfoncée pendant quelques secondes jusqu'au signal sonore. Allumer le lave-vaisselle à l'aide de la touche ON/OFF, le voyant du sel clignote un nombre de fois équivalent au niveau sélectionné (l'adoucisseur d'eau est réglé en usine sur le niveau 3).
Régler le niveau de durée de l'eau à l'aide du bouton SELLECTION PROGRAMME, (1-2-3-4-5* voir tableau durée de l'eau) jusqu'à 5 niveaux maximum.
Appuyer sur la touche on/off pour sauvegarder le réglage effectué.
En cas d'utilisation de tablettes de lavage multifonction, remplir tout de même le réservoir à sel.
| Tableau de durée de l'eau | Autonomie moyenne** réservoir à sel |
| niveau | °dH | °fH | mmol/l | mois |
| 1 | 0 - 6 | 0 - 10 | 0 - 1 | 7 mois |
| 2 | 6 - 11 | 11 - 20 | 1,1 - 2 | 5 mois |
| 3 | 12 - 17 | 21 - 30 | 2,1 - 3 | 3 mois |
| 4 | 17 - 34 | 31 - 60 | 3,1 - 6 | 2 mois |
| 5* | 34 - 50 | 61 - 90 | 6,1 - 9 | 2/3 semaines |
| De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.
* la sélection 5 peut prolonger la durée.
** avec 1 lavage par jour |
(dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimole/litre)
Charger le sel régénérant
Pour obtenir de bons résultats de lavage, veiller à ce que le réservoir à Sel ne soit jamais vide.
Le sel régénérant élimine le calcaire lient dans l'eau et évite ainsi qu'il ne se dépose sur la vaisselle.
Le réservoir à Sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli :
- quand le flotteur vert ^ n'est plus visible à travers le couvercle du sel;
- quand le voyant SEL^* du bandeau s'allume;
- Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
- Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
- Utiliser l'entonnoir * (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.
- Enlever l'entonnoir*, éliminer les résidues de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête
Avec flotteur vert*
Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).
En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussi la solution saline qui a débordé.
- Présent uniquement sur certains modèles.
Coupure de l'arrivée d'eau et du courant
- Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
- Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous les travaux d'entretien.
Nettoyer le lave-vaisselle
- Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
- Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.
Éviter les mauvaises odeurs
- Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
- Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.
Nettoyer les bras de lavage
Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : il vaut mieux les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.
Les deux bras de lavage sont tous deux démontables.
Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclure supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.
Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.
Nettoyage du filtre d'entrée d'eau*
Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.
Nettoyer périodiquement le filtre d'entrée d'eau situé à la sortie du robinet.
- Fermer le robinet de l'eau.
- Dévisser l'extrémité du tuyau d'arrivée de l'eau, stérer le filtre et le laver soigneusement à l'eau courante.
- Remettre le filtre en place et visser le tuyau.
Nettoyer les filtres
Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidues d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.
Nettoyer les filtres régulièrement.
À Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.
- Après quelques lavages, contrôler le groupe filtrant et, s'il est né
- tourner le filtré cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
- Exercer une légère pression sur les ailettes latérales du gobelet filtré B pour le faire sortir (Fig. 2);
- Dégager le filtre inox A. (fig. 3).
- Examiner la cavité et éliminer tout résidu de nourriture.
NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig. 4).
Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.
En cas d'absence pendant de longues périodes
- Débrancher les raccordements électriques et fermer le robinet de l'eau.
- Laisser la porte entrouverte.
- Au retour, effectuer un lavage à vide.
- Présent uniquement sur certains modèles.
Anomalies et remèdes
Il peut arriver que l'appareil ne fonctionne pas bien. Avant d'appeler le Service de dépannage, contrôlez s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.
| Anomalies : | Causes / Solutions possibles : |
| Le lave-vaisselle ne démarre pas ou n'obéit pas aux commandes | • Eteindre l'appareil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et sélectionner à nouveau le programme.
• La fiche n'est pas bien branchée dans la prise de courant.
• La porte du lave-vaisselle n'est pas bien fermée |
| La porte ne ferme pas | • La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic ». |
| Le lave-vaisselle ne vidange pas. | • Le programme n'est pas encore terminé.
• Le tuyau de vidange de l'eau est pié (voir Installation).
• L'évacuation de l'évier est bouchée.
• Le filtre est bouché par des déchets de nourriture. |
| Le lave-vaisselle est bruyant. | • La vaisselle s'entrechoque ou butte contre les bras de lavage.
• Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Mise en marche et utilisation). |
| La vaisselle et les verres représentent des dépôts de calcaire ou une couche blanchâtre. | • Il manque du sel régénérant ou son réglage n'est pas adapté à la durée de l'eau (voir Produit de rincege et sel).
• Le couvercle du réservoir à sel n'est pas bien fermé.
• Il n'y a plus de produit de rincege ou son dosage est insuffisant. |
| La vaisselle et les verres représentent des traces blanches ou des reflets bleuâtres. | • Le dosage du produit de rincege est excessif. |
| La vaisselle n'est pas sèche. | • Il y a eu sélection d'un programme sans séchage.
• Il n'y a plus de produit de rincege ou son dosage est insuffisant (voir Produit de rincege et sel).
• Le réglage du produit de rincege n'est pas approprié.
• La vaisselle est en matière antiadhésif ou en plastique. |
| La vaisselle n'est pas propre. | • Les paniers sont trop charges (voir Charger les paniers).
• La vaisselle n'est pas bien rangée.
• Les bras de lavage ne tournent pas librement.
• Le programme de lavage n'est pas assez puissant (voir Programmes).
• Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Mise en marche et utilisation).
• Le couvercle du réservoir à produit de rincege n'est pas bien fermé.
• Le filtre est sale ou bouché (voir Entretien et soin).
• Il manque du sel régénérant (voir Produit de rincege et sel). |
| Il n'y a pas d'arrivée d'eau - Alarme robinet fermé. des signaux sonores retentissent* et le voyant du lavage clignote rapidement. (des signaux sonores retentissent* et les voyants S'échéance et Fin clignotent rapidement). | • Il y a une coupure d'eau.
• Le tuyau d'arrivée de l'eau est pié (voir Installation).
• Ouvrir le robinet, l'appareil se met en marche au bout de quelques minutes.
• L'appareil s'est bloqué car personne n'a donné suite au signal sonore*.
Eteindre l'appareil à l'aide de la touche ON/OFF, ouvrir le robinet et au bout de quelques secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l'appareil et le remettre en marche. |
- Présent uniquement sur certains modèles.
Nederlands, 40
Notice Facile
