Type de produit	Cutter Styropor® USB 3 en 1
Marque	Toolcraft
Modèle	TC-FC-USB
Alimentation	5 V/CC via connecteur USB, consommation minimale 1 A
Temps de préchauffage	Maximum 2 minutes selon le kit
Dimensions (appareil seul)	30 × 149 mm
Poids	66 g (sans kit d'outil)
Kit de fil de découpe	0,19 × 140 mm
Kit de lame	1,1 × 66 mm
Kit de gravure	3,6 × 43 mm
Plage de température de fonctionnement	0 °C à +40 °C
Humidité admissible	≤ 90 % HR (non condensant)
Matériaux compatibles	Styropor®, mousses, polystyrène expansé (pas de PVC)
Utilisation	Intérieur uniquement, dans des locaux secs et fermés
Contenu de la livraison	Cutter, kit fil de découpe, kit gravure, kit lame, support, mode d'emploi
Sécurité	Ne pas toucher les parties chaudes ; utiliser le support ; débrancher après usage ; ne pas utiliser à l'extérieur
Entretien et nettoyage	Chiffon sec pour le boîtier ; acétone pour les résidus refroidis
Indicateur de fonctionnement	Voyant lumineux (s'allume lorsque l'appareil est en marche)
Articulation pivotante	Rotation sur 90° pour régler l'angle de travail

FOIRE AUX QUESTIONS - TC-FC-USB Toolcraft

Quels matériaux puis-je découper avec le Toolcraft TC-FC-USB ?

L'appareil est conçu pour couper et graver des matériaux comme le Styropor®, les mousses et le polystyrène expansé. Le PVC et les matériaux avec revêtement PVC sont interdits en raison des vapeurs nocives.

Quelle alimentation utiliser pour le cutter USB ?

Utilisez exclusivement un bloc secteur ou une Powerbank avec sortie USB et une capacité d'au moins 1 A. Ne branchez pas sur un port USB d'ordinateur, il risquerait d'être surchargé.

Comment changer le fil de découpe ?

Débranchez toujours l'appareil et laissez le fil refroidir complètement. Repliez légèrement le logement du fil, retirez l'ancien fil, puis insérez le nouveau fil en repliant à nouveau le logement. Utilisez uniquement le fil fourni ou un fil de même construction.

Puis-je utiliser l'appareil à l'extérieur ?

Non, l'utilisation est autorisée uniquement dans des locaux fermés et secs. Évitez impérativement tout contact avec l'humidité et n'utilisez pas en extérieur.

Comment nettoyer l'appareil après utilisation ?

Avant le nettoyage, éteignez l'appareil et laissez-le refroidir. Utilisez un chiffon propre, sec et doux pour le boîtier. Pour les résidus sur les kits, utilisez un chiffon imbibé d'acétone après refroidissement complet.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'alimentation USB délivre au moins 1 A. Assurez-vous que l'interrupteur marche/arrêt est sur la position « I ». Si le voyant ne s'allume pas, testez un autre câble ou bloc secteur. Si le problème persiste, contactez le service technique.

Est-il sûr de laisser l'appareil allumé sans surveillance ?

Non. En cas de non-utilisation, éteignez toujours l'appareil avec l'interrupteur (position « 0 ») et débranchez-le de l'alimentation. Posez-le sur son support sur une surface ininflammable et laissez-le refroidir hors de portée des enfants.

Puis-je utiliser d'autres accessoires que ceux fournis ?

Seuls les kits d'outils fournis (fil de découpe, lame, gravure) ou des pièces de même construction sont autorisés. L'utilisation d'accessoires non conformes peut endommager l'appareil ou présenter un risque de brûlure.

Comment savoir quand l'appareil est prêt à l'emploi ?

Lorsque l'interrupteur est en position « I », le voyant de fonctionnement s'allume. Attendez jusqu'à 2 minutes selon le kit utilisé. Effectuez un test sur une chute de matériau pour vérifier la température.

Que faire en cas de brûlure ?

En cas de contact avec une partie chaude, refroidissez immédiatement la zone brûlée sous l'eau froide pendant plusieurs minutes. Consultez un médecin si nécessaire. Pour éviter les brûlures, ne touchez jamais les pointes ou le fil pendant le fonctionnement et utilisez toujours le support.

MODE D'EMPLOI TC-FC-USB Toolcraft

N° de commande 1647028

Utilisation conforme

Le produit sert à couper et travailler à chaud, comme par exemple le gravure de Styropor ^8 , de mousses etc. en privé. Les vapeurs générées par le travail des matériaux, en cas de travail dans des locaux fermés, doivent être éliminées par un dispositif d'aspiration. Le PVC ou les matériaux avec revêtement en PVC ne peuvent pas être découpés en raison des dégâts pour la santé que cela engendre.

Comme alimentation électrique, seul un bloc secteur ou une Powerbank avec sortie USB et la résistance correspondante peuvent être utilisés.

L'utilisation n'est autorisée que dans des locaux fermés, et non pas à l'extérieur. Évitez impérativement tout contact avec l'humidité.

Pour des raisons de sécurité et d'homologation, vous ne devez ni modifier ni transformer ce produit. Si le produit est utilisé à d'autres fins que celles décrites ci-dessus, il risque d'être endommagé. En outre, une utilisation non conforme peut générer des risques, comme par exemple un court-circuit, un incendie, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez l'appareil à des tiers qu'avec le mode d'emploi.

Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Styropor® est une marque de BASF SE

Étendue de la livraison

• Cutter Styropor® USB 3 en 1
- Kit de fil de découpe
- Kit de gravure
- Kit de lame
- Support
- Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle signale des consignes importantes dans ce mode d'emploi qui doivent impérativement être respectées.

Ce signe sur l'appareil indique à l'utilisateur qu'il doit lire ce mode d'emploi avant la mise en service de l'appareil et qu'il doit le respecter pendant le fonctionnement.

Ce symbole indique que le produit a été conçu selon la classe de protection III et qu'il ne doit être utiliser qu'avec une basse tensiond e protection.

Le symbole de la flèche renvoie à des astuces et conseils d'utilisation spécifiques.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité concernant les dommages corporels et matériels en résultant. Par ailleurs, la garantie prend fin dans de tels cas.

Ce produit n'est pas destiné à être utilisé avec les personnes (y compris les enfants) avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu des instructions spécifiques pour utiliser l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.

• Ce produit est homologué uniquement pour une utilisation intérieure dans des locaux secs et fermés. L'intégralité du produit ne doit pas être humide ou mouillée; ne le toucher jamais avec les mains mouillées !
• Ne plongez aucune partie du produit dans l'eau.
• Ne travaillez aucun matériau qui pourrait générer des vapeurs en se réchauffant.
• Comme alimentation électrique, seul un bloc secteur ou une Powerbank avec sortie USB et la résistance correspondante peuvent être utilisés (min. 1 A).
• Des parties du produit se réchauffe considérablement. Ne touchez aucun élément réchauffé, comme par exemple les pointes ou le fil de découpe, pendant le fonctionnement. Une manipulation négligente provoque un danger de brûlure.
• Ne posez ni n'appuyez l'appareil sur des objets tant que l'accessoire utilisé n'est pas complètement refroidi.
• Placez le produit quand il est chaud sur son support et sur une surface ininflammable et ignifuge.
• En cas de non utilisation de l'appareil, éteignez-le et débranchez le de l'alimentation électrique.
• Ne substituez jamais les accessoires du produit lorsqu'il est chaud.
• Les accessoires interchangeables et le fil de découpe dont coupants. Lors de la substitution des accessoires, il existe un risque de blessure. Manipulez ces éléments avec prudence.
• Travaillez toujours sur un poste de travail avec une base supportant la chaleur.
• Maintenez toujours I poste de travail en ordre. Ne laissez aucun matériau facilement inflammable ou combustible à proximité pendant que vous travaillez.
• Utilisez uniquement le fil de découpe fourni ou un fil de même construction. L'alimentation en courant pourrait sinon être endommagé par une surcharge.
• Le produit est uniquement destiné à une utilisation domestique et non à un usage commercial ou industriel.
• Protégez le produit contre les températures extrêmes, les rayons directs du soleil, des chocs intenses, des gaz, vapeurs et solvants inflammables.
• Évitez d'exposer le produit à des contraintes mécaniques.

• S'il n'est plus possible d'utiliser le produit en toute sécurité, mettez le produit hors service et protégez-le contre toute utilisation intempestive. L'utilisation en toute sécurité n'est plus possible quand le produit :

• présente des dommages visibles,

• ne fonctionne plus correctement,
• a été stocké pendant une durée de temps prolongée dans des conditions ambiantes défavorables ou

• a été exposé à de fortes sollicitations pendant le transport.

• Manipulez le produit avec précaution. Les chocs, les coups ou les chutes même d'une faible hauteur endommagent l'appareil.

• Respectez également les consignes de sécurité et les modes de l'appareil auquel le produit est branché.
• Adressez-vous à un technicien, si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Faites effectuer des travaux de maintenance, d'ajustement ou de réparation exclusivement par un spécialiste et / ou un atelier technique spécialisé.
• Si vous avez encore des questions auxquelles il n'y a pas de réponse dans ce mode d'emploi, adressez-vous à notre service technique d'après-verse d'autres spécialistes.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants.

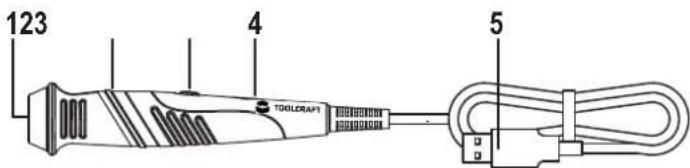

Pièces détachées et éléments de commande

123 4 TOOLCAP1 5

1 Réception du kit d'outils
2 Articulation pivotante
3 Interrupteur Marche / Arrêt
4 Indicateur de fonctionnement
5 Connecteur USB

Mise en service

Comme alimentation électrique, seul un bloc secteur ou une Powerbank avec sortie USB et la résistance correspondante (min. 1 A) peuvent être utilisés. Une interface USB d'un ordinateur serait surchargée par l'alimentation électrique élevée de l'appareil. Cela peut endommager l'ordinateur.

• Branchez le kit d'outil nécessaire à la réception prévue à cet effet (1). Le kit doit s'enclencher de manière perceptible et en émettant un bruit.
• Tournez l'articulation pivotante (2) pour régler l'angle de travail souhaité de l'appareil. La tête peut être tournée sur 90°.
• Relier la fiche USB (5) à l'alimentation électrique.
• Allumer l'appareil à l'aide de l'interrupteur marche/arrêt (3) (mettre l'interrupteur sur la position « I »). L'indicateur de fonctionnement (4) s'allume lorsque l'appareil est en marche.
• Attendre que le kit d'outil se soit réchauffé. Selon le kit d'outil, cela peut durer jusqu'à deux minutes.
• Avant de commencer le travail, effectuez de petites découpes test sur des matériaux résiduels, afin de percevoir la sensation appropriée avec l'appareil lors du travail effectif.
• Éliminez d'abord les gros morceaux et découpez ensuite les parties les plus petites. Vous éviterez ainsi des brèches dans le matériau et aurez aussi une meilleure manipulation.
• Ne découpez pas trop vite. Laissez que la chaleur fasse son travail. Cela rendra les découpes plus propres et le cutter Styropor® sera moins sollicité mécaniquement.
• Pendant les pauses, posez l'appareil sur le support fourni. Pour cela, ouvrez la partie interne du support vers le haut et placez le support sur une surface supportant la chaleur.
• À la conclusion du travail, éteignez le cutter Styropor® à l'aide de l'interrupteur marche/arrêt (3) (placer l'interrupteur en position « 0 ») et débranchez-le de l'alimentation électrique (retirer la fiche USB (5)).
• Laissez refroidir ensuite le cutter Styropor ^30 sur le support et hors de portée des enfants.

Substitution du fil de découpe dans son logement

Avant le changement de fil de découpe, débranchez toujours l'appareil de l'alimentation électrique et laissez le fil de découpe refroidir complètement.

• Repliez légèrement le logement du fil de découpe.
• Retirez le fil usé de son logement.
• Pour substituer le fil de découpe, repliez légèrement le logement prévu à cet effet et placez-y le nouveau fil.

Maintenance et nettoyage

N'utilisez en aucun cas de nettoyants agressifs, d'alcool de nettoyage ou de solutions chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon fonctionnement de l'appareil.

• Avant de nettoyer le produit, il doit être mis hors tension. Laissez refroidir suffisamment les éléments chauds.
• Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. Enlevez la poussière au moyen d'un pinceau propre et doux.
• Nettoyez le kit d'outil pendant le travail en l'essuyant avec un chiffon ou du papier épais si des résidus n'ont pas fondu. Après le travail, nettoyez les résidus lorsqu'ils sont complètement refroidis avec un chiffon imbibé d'acétone.

Élimination

Les appareils électroniques sont des objets recyclables et ne doivent pas être jetés avec les ordures ménagères. Procédez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur.

Caractéristiques techniques

Tension de service....5 V/CC (via connexion USB)

Consommation de courant 1 A

Temps de préchauffage .... max. 2 minutes (selon le kit d'outil)

Kit de fil de découpe 0,19 x 140 mm

Kit de lame....1,1 x 66 mm

Kit de gravure 3,6 x 43 mm

Dimensions.... 30 x 149 m (appareil sans kit d'outil)

Poids....66 g (sans kit d'outil)

Conditions de fonctionnement et de stockage ..... de 0 °C à +40 °C / <90% d'humidité de l'air (non condensant)
