KWSH-0300 - Autres appareils ménagers Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rallonge de tuyau d'arrivée d'eau
Marque	Koenic
Modèle	KWSH-0300
Utilisation	Machine à laver, lave-vaisselle
Longueur	1,5 m
Diamètre de raccord	G 3/4'' (20 mm)
Pression de fonctionnement max	10 bar
Pression d'essai	50 bar à 93 °C
Pression de rupture	90 bar
Température max de l'eau	90 °C
Matériau	Caoutchouc synthétique renforcé
Type de raccord	Raccord fileté mâle/femelle G 3/4''
Rayon de courbure admissible	Respecter le rayon minimal indiqué sur l'emballage
Contenu de la livraison	Rallonge, matériau d'étanchéité
Installation	Par un personnel qualifié
Entretien	Vérifier périodiquement l'étanchéité
Normes	Conforme EN 61770
Garantie	Valable si installation conforme

FOIRE AUX QUESTIONS - KWSH-0300 Koenic

Quelle est la longueur de la rallonge KWSH-0300 ?

La rallonge mesure 1,5 mètres de long.

Quel type de raccordement est utilisé ?

Le raccord est de type G 3/4 pouce (filetage mâle/femelle).

Quelle pression maximale peut supporter ce tuyau ?

La pression de fonctionnement maximale est de 10 bar, et la pression d'essai atteint 50 bar.

Cette rallonge peut-elle être utilisée avec de l'eau chaude ?

Oui, elle supporte une température maximale de 90°C.

Comment installer correctement la rallonge ?

L'installation doit être effectuée par un personnel qualifié. Respectez le rayon de courbure minimum et ne serrez pas excessivement les raccords.

La rallonge est-elle adaptée à tous les lave-linge ?

Oui, elle convient à la plupart des machines à laver et lave-vaisselle équipées d'un raccord G 3/4''.

Que faire si la rallonge fuit ?

Vérifiez l'étanchéité des raccords et le serrage. Si la fuite persiste, remplacez le joint d'étanchéité fourni ou contactez un professionnel.

Quel est le matériau de la rallonge ?

Elle est fabriquée en caoutchouc synthétique renforcé pour résister à la pression et à la chaleur.

Puis-je tordre ou plier le tuyau ?

Non, le tuyau ne doit pas être tordu ou plié. Respectez le rayon de courbure indiqué pour éviter tout dommage.

Comment entretenir la rallonge ?

Inspectez régulièrement l'état du tuyau et des raccords. Nettoyez avec un chiffon humide si nécessaire. Remplacez tout élément endommagé.

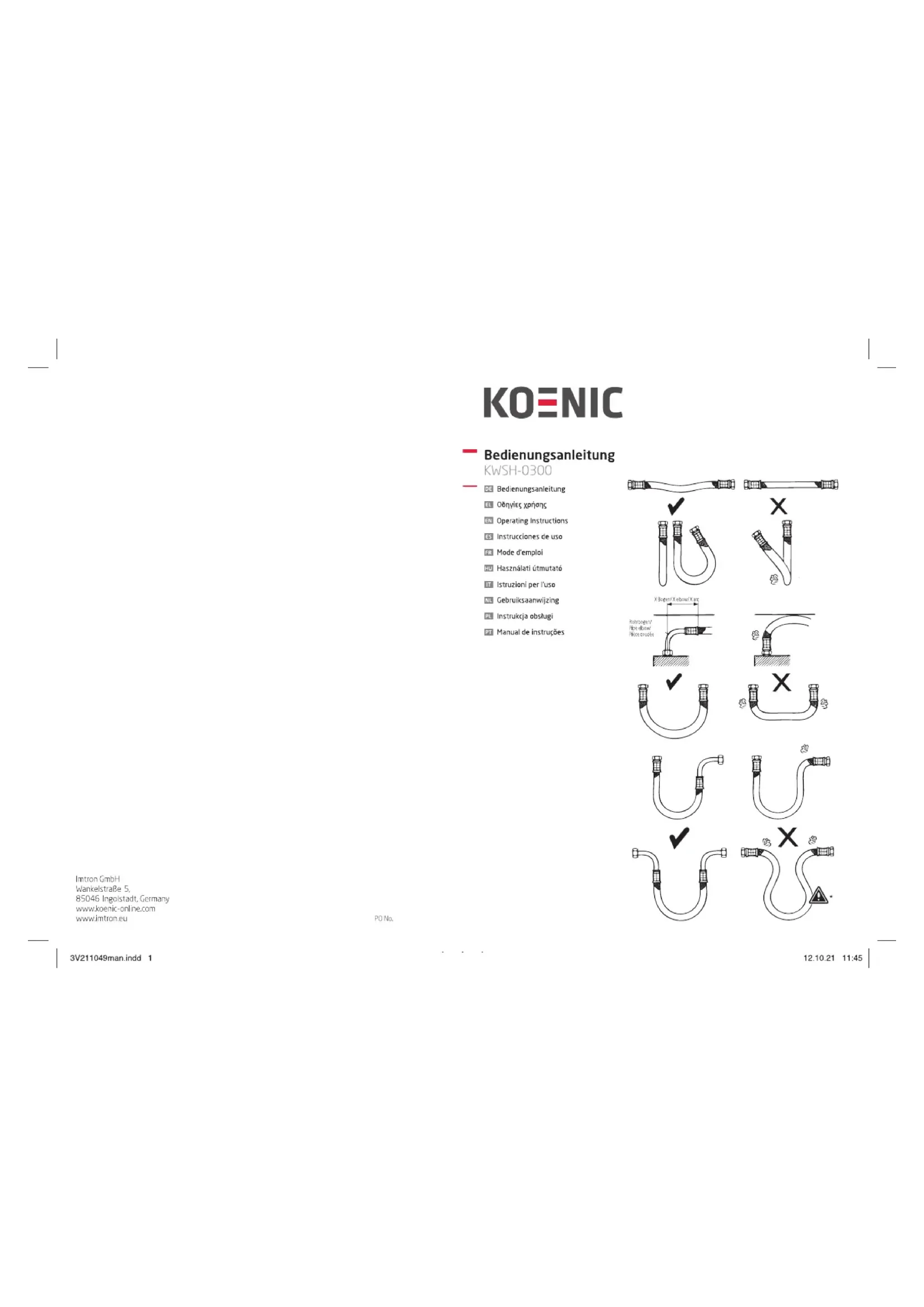

MODE D'EMPLOI KWSH-0300 Koenic

Contenu de la livraison

Rallonge armée pour tuyau d'arrivée d'eau

Matériau d'étanchéité

1. Rallonge de tuyaux d'arrivée d'eau lorsque l'emplacement des appareils et l'arrivée d'eau sont trop éloignés l'un de l'autre.
2. Le rayon de courbure admissible R _m doit être respecté, que ce soit pendant le transport, le montage ou l'installation. Si le rayon de courbure ne peut être respecté, la méthode de montage doit être modifiée;

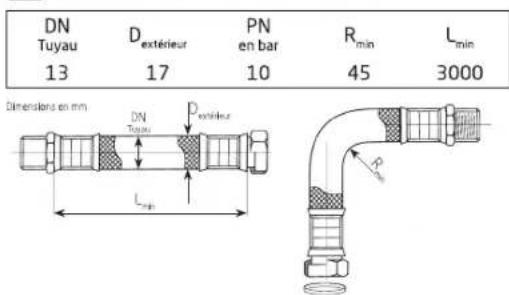

3. Veuillez consulter le tableau pour connaître la longueur minimale. En cas d'installation coulée, le longueur de tuyau doit être suffisante pour former un coude ouvert, par exemple en utilisant un coude de tuyau optimal, sinon le tuyau sera plié au niveau des raccords et endommagé.
4. La connexion flexible ne doit en aucun cas être tordue ou pliée.
5. Le tuyau ne doit être soumis à aucune contrainte extérieure de traction ou de compression, ni pendant l'installation ni pendant le fonctionnement,
6. Les raccords rigides (flietage extérieur) ne doivent pas être serrés davantage après la fixation du deuxième raccord, sinon le tuyau sera tordu et il risque d'être endommagé.
7. Sous l'effet de la pression ou de la chaleur, la longueur du tuyau peut varier légèrement. Les tuyaux droits doivent donc être installés de manière à absorber les variations de longueur;
8. Le monteur des tuyaux est toujours responsable de l'étanchéité du raccordement (tuyau/raccord).
9. Le monteur doit vérifier l'adéquation du matériau d'étanchéité fourni, car le fabricant des tuyaux ne connaît ni le matériau ni la géométrie des raccords.

* Respectez le rayon de courbure autorisé lors du montage I

Pression de fonctionnement EN 61770	Pression d'essai EN 61770	Pression de rupture	Raccords
< 10 barmax. 90°C	50 bar/93 °C	90 bar	G 3/4"(DN20/26,9 mm)

La garantie ne prend effet que si les points ci-dessus sont respectés, si l'installation est conforme aux normes EN/DIN et si de l'eau potable est utilisée conformément à l'ordonnance allemand sur l'eau potable en vigueur. Sous réserve de modifications dans l'intérêt du progrès technique.

Attention: Le raccordement et la mise en service du produit ne doivent être effectués que par un personnel qualifié !

Exclusion de responsabilité

Imtron GmbH décline toute responsabilité ou garantie en cas de dommages résultant d'une installation, d'un montage et d'une utilisation incorrects du produit ou du non-respect des instructions d'utilisation et/ou des consignes de sécurité.
