LFVQ384W - Machine à laver VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Capacité de lavage : 8 kg, Vitesse d'essorage : 1400 tr/min, Classe énergétique : A+++
Programmes de lavage	Programmes variés incluant coton, synthétique, délicat, rapide, et éco.
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé.
Maintenance	Filtres accessibles pour un nettoyage facile, cycle de nettoyage de tambour recommandé.
Sécurité	Système de verrouillage de porte, protection contre les débordements.
Informations Générales	Dimensions : 85 x 60 x 55 cm, Poids : 70 kg, Garantie : 2 ans.

FOIRE AUX QUESTIONS - LFVQ384W VEDETTE

Que faire si ma machine à laver VEDETTE LFVQ384W ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le hublot est bien fermé et que le programmateur est correctement réglé.

Pourquoi ma machine à laver VEDETTE LFVQ384W ne vidange pas l'eau ?

Vérifiez que le filtre de vidange n'est pas obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou bouché.

Comment nettoyer le filtre de ma machine à laver VEDETTE LFVQ384W ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau courante pour éliminer les résidus et peluches.

Que faire si ma machine à laver VEDETTE LFVQ384W fait un bruit étrange pendant le lavage ?

Vérifiez que la machine est de niveau et qu'elle est correctement installée. Assurez-vous également qu'il n'y a pas d'objets étrangers dans le tambour.

Comment régler la température de lavage sur ma machine à laver VEDETTE LFVQ384W ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le programme de lavage.

Puis-je laver des vêtements délicats dans ma machine à laver VEDETTE LFVQ384W ?

Oui, sélectionnez le programme délicat ou laine pour laver des tissus sensibles. Assurez-vous de suivre les instructions d'entretien des vêtements.

Pourquoi ma machine à laver VEDETTE LFVQ384W ne prend pas de détergent ?

Vérifiez que le compartiment à détergent n'est pas obstrué et que vous utilisez le bon type de détergent. Assurez-vous également que le tiroir est bien inséré.

Comment résoudre un code d'erreur sur ma machine à laver VEDETTE LFVQ384W ?

Consultez le manuel d'utilisateur pour identifier le code d'erreur. En général, cela peut indiquer un problème de vidange, de charge ou de capteurs.

Est-il normal que ma machine à laver VEDETTE LFVQ384W dégage une odeur ?

Une odeur peut provenir de résidus de détergent ou d'eau stagnante. Effectuez un cycle de nettoyage à vide avec du vinaigre blanc pour éliminer les odeurs.

Comment effectuer un entretien régulier de ma machine à laver VEDETTE LFVQ384W ?

Nettoyez régulièrement le filtre, vérifiez les tuyaux pour des signes d'usure et effectuez un cycle de nettoyage avec un produit spécifique pour machine à laver.

MODE D'EMPLOI LFVQ384W VEDETTE

Instructions de sécurité.... 2

Installation 5

Fonctionnement 13

Opérations de maintenance.... 27

Dépannage 31

Disponibilité des pièces détachées.... 33

Instructions de sé curité

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hô tels, motels et autres environnements à caractère re résidentiel;
• des environnements du type chambres d'hô tes.

• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas ré utiliser des ensembles de raccordement usagés.
• Les ouvertures de ventilation ne doivent pas être obstrué es.
Cet appareil peut être utilisé par des enfants à gé s d'au moins 8 ans et par des personnes ayant des capacité s physiques, sensorielles ou mentales réduites ou dé nué es d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé (e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été donné es et si les risques encourus ont été appréciés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectué par des enfants sans surveillance.
• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après s-vente ou des personnes de qualification similaire afin d'éviter un danger.
En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, référez-vous au paragraphe ci-après de la notice.

ATTENTION : Ne pas raccorder à une alimentation en eau chaude.

• La masse maximale de linge sec est 8 kilogrammes.
• Pression maximale de l'eau à l'entrée : 1 MPa
- Pression minimale de l'eau à l'entrée : 0,05MPa

!

Attention! Installation du produit

• Ce lave-linge est destiné à une utilisation en intérieur uniquement.
• Il n'est pas conç u pour pouvoir être encastré. Les ouvertures ne doivent pas être bouché es.
• Ce lave-linge ne doit pas être installé dans des salles de bains, dans des pièces très humides ni dans des pièces avec des gaz explosifs ou des substances caustiques.
• Si le lave-linge est doté d'une seule valve d'arrivée e d'eau, effectuez le raccordement uniquement au robinet d'eau froide.
• La fiche d'alimentation doit rester accessible après avoir installé l'appareil
Enlevez tous les maté riaux d'emballage et les boulons de transport avant d'utiliser l'appareil. Si vous ne le faites pas, votre lave-linge pourra être sé rieusement endommagé.

Risque d'endommagement de l'appareil !

• Votre produit est exclusivement destiné à un usage domestique et est conç u uniquement pour laver les textiles lavables en machine.
• Ne grimpez pas et ne vous asseyez pas sur le capot supé rieur du lave-linge.
  • Ne vous appuyez pas contre la porte du lave-linge.

Pré cautions lors de la manipulation du lave-linge :

1. Les boulons de transport doivent être réinstallés sur le lave-linge par une personne qualifié e.

2. Vidangez l'eau présente dans l'appareil avant de déplacer le lave-linge.

3. Manipulez l'appareil avec précaution. Ne soulevez pas l'appareil en le tenant par les parties protubérantes. La porte ne doit pas être utilisée comme poignée lorsque vous dé placez l'appareil.
4. Cet appareil est lourd. Transportez-le avec pré caution.
5. Ne mettez pas les mains dans le bac d'écoulement d'eau.
6. Ne fermez pas la porte excessivement fort. Si la porte s'avère difficile à fermer, vérifiez que le tambour ne soit pas trop chargéet que le linge soit bien réparti.
7. Il est interdit de laver des tapis.

Fonctionnement de l'appareil

• Avant la première utilisation de l'appareil, effectuez un cycle complet à vide.
• Les solvants inflammables et explosifs ou toxiques sont interdits. Le carburant et l'alcool, etc. ne doivent pas être utilisés comme détergents. Ne choisissez que des détergents pour le lavage en machine.
• Videz les poches de vos vê tements. Les objets tranchants et rigides tels qu'une piè ce de monnaie, une broche, un clou, une vis, une pierre, etc. peuvent endommager gravement cet appareil.
• Vé rifiez que l'eau pré sente à l'inté rieur du tambour a été vidangé e avant d'ouvrir la porte. N'ouvrez pas la porte si vous voyez qu'il reste de l'eau à l'inté rieur.
• Attention à ne pas vous brû ler lors de la vidange d'eau de lavage très chaude.
• Ne rajoutez jamais d'eau à la main lors du lavage.
• Une fois le programme terminé, attendez deux minutes pour ouvrir la porte.

Module	LFVQ384W
voltage/Fréquence	220-240V~,50Hz
Ampérage	10A
Pression d'eau	0.05MPa~1MPa
Capacité de chargement	8.0kg

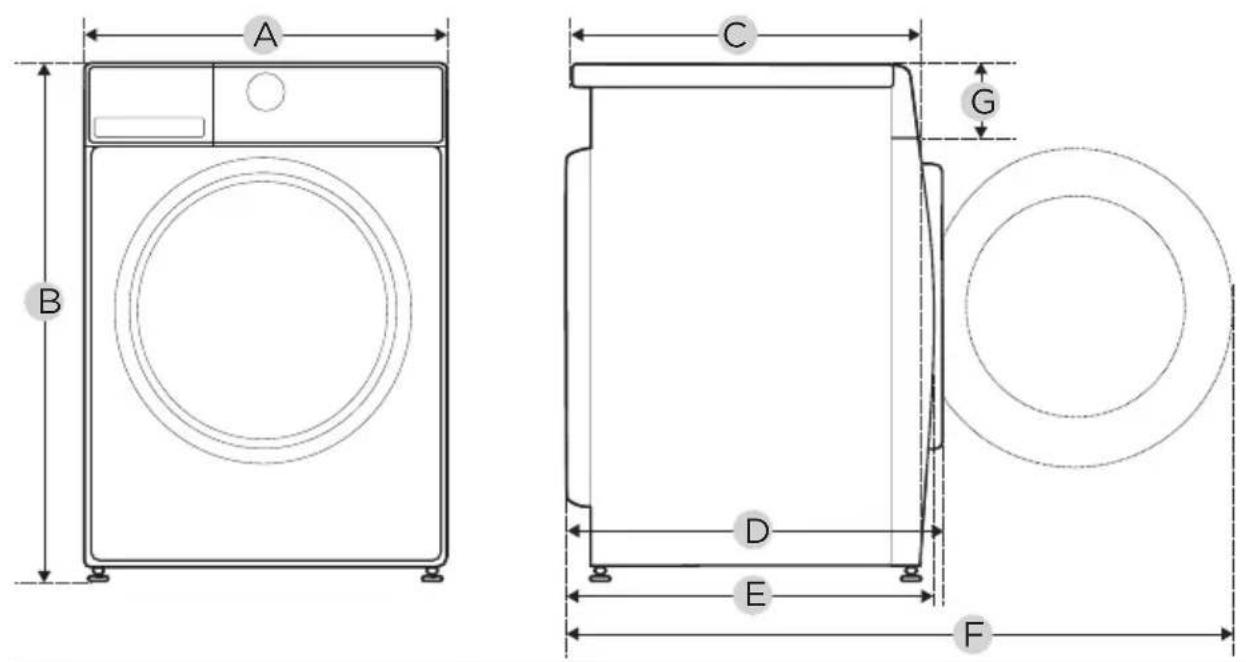

Dimensions
A	595mm
B	850mm
C	475mm
Poids	60kg
Puissance	1950W
Dimensions
D	533mm
E	503mm
F	969mm
G	152mm

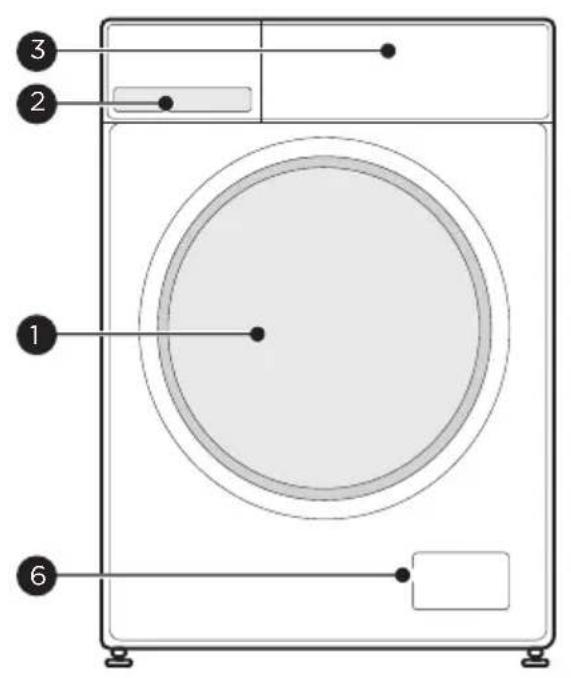

Description du produit

1	Porte
2	Bac à détergent
3	Panneau de commandes

4	Tuyau de vidange
5	Cordon d'alimentation
6	Trappe d'accès au filtre

Remarque !

• L'illustration des accessoires n'est donné e qu'à titre de ré fé rence. Se ré fé rer au produit ré el.

Accessoires

Cache-orifice

Tuyau d'eau d'arrivée froide

Manuel d'utilisation

Mousse acoustique

Lieu d'installation

Avertissement !

• Il est important que le produit soit stabilisé afin qu'il ne se dé place pas !
  • Assurez-vous que le produit ne repose pas sur le cordon d'alimentation.

Pour installer votre lave-linge, choisissez un emplacement qui soit :

1. Sur une surface dure, sè che et plane
2. À l'abri des rayons du soleil
3. Suffisamment ventilé
4. Dans une pièce à tempé rature ambiante
5. À l'é cart de sources de chaleur

Le lave-linge est conç u pour fonctionner sous une température ambiante. S'il est utilisé dans une pièce où la température est inférieure à 0°C, la valve d'arrivée d'eau et le système de vidange peuvent être endommagés.

Dé ballage du lave-linge

Avertissement !

• Les matériaux d'emballage (ex. films plastiques, polystyrène) peuvent être dangereux pour les enfants.

• Il y a un risque d'é touffement ! Tenez tous les maté riaux d'emballage bien à l'é cart des enfants.

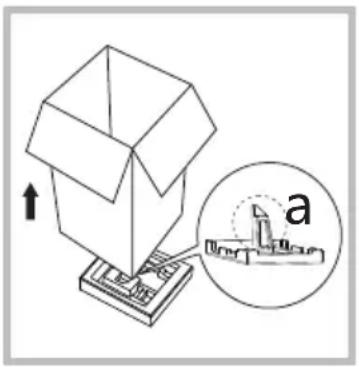

• Retirez la boî te en carton et l'emballage en polystyrène.

• Soulevez le lave-linge et retirez l'emballage situé à la base. N'oubliez pas de retirer le petit triangle en mousse en même temps que l'emballage du bas. Si vous n'y êtes pas parvenus, mettez le lave-linge sur le flanc puis retirez le petit triangle en mousse manuellement.

1. Retirez le ruban adhésif maintenant le cordon d'alimentation et le tuyau de vidange en place.

2. Retirez le tuyau d'arrivée d'eau du tambour.

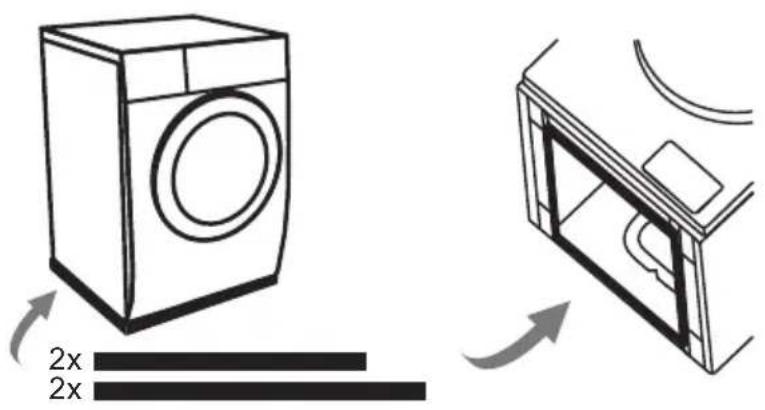

Installez les mousses acoustiques

La pose des mousses acoustiques contribue à réduire le niveau sonore lors du fonctionnement du lave-linge.

2x 2x

1. Positionnez votre lave-linge sur un de ses côtés en veillant bien à le protéger au sol.
2. Collez les mousses comme indiquésur le schéma en veillant à respecter les bonnes dimensions.

Retirez les boulons de transport

Avertissement!

• Vous devez enlever tous les boulons de transport situés à l'arrière du lave-linge avant d'utiliser le produit.
• Vous aurez de nouveau besoin des boulons de transport si vous décidez de déplacer le produit. Conservez-les donc précieusement.

Procé dez de la manière re suivante pour enlever les boulons :

1. Desserrez les 4 boulons à l'aide d'une clé puis enlevez-les.
2. Bouchez les trous avec les cache- orifices de transport pré vus à cet effet.
3. Conservez précieusement les boulons de transport pour pouvoir les ré utiliser ulté rieurement.

Ajustement des pieds

Avertissement !

- Les écrous de blocage situé s sur les quatre pieds doivent être fermement serré s contre le châssis.

1. Vé rifiez que les pieds sont fermement attachés au lave-linge. Si ce n'est pas le cas, remettez-les dans leur position d'origine et serrez les écrous.
2. Desserrez l'écrou de blocage et tournez le pied jusqu'à ce qu'il touche le sol.
3. Ré glez les pieds et bloquez-les en position à l'aide d'une clé. Assurez-vous que le lave-linge est stable.

Raccordement du tuyau d'arrivée d'eau

Avertissement !

• Suivez les instructions fournies dans ce chapitre afin de prévenir les risques de fuite et les dommages engendré s par l'eau.
• Évitez d'enrouler, é craser, modifier ou de couper le tuyau d'arrivée e d'eau.

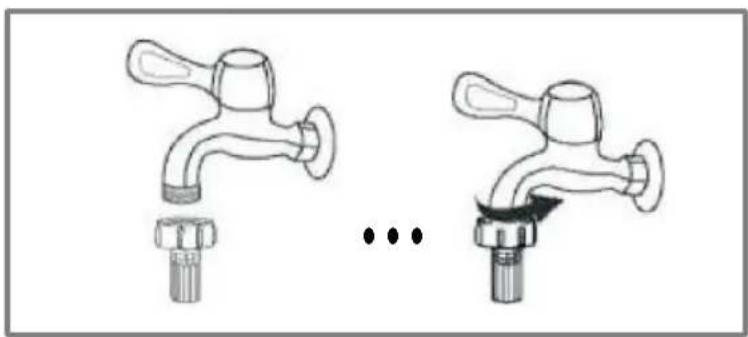

Raccordement d'un tuyau d'arrivée e d'eau à un robinet avec filetage

Robinet avec filetage et tuyau d'arrivée e d'eau

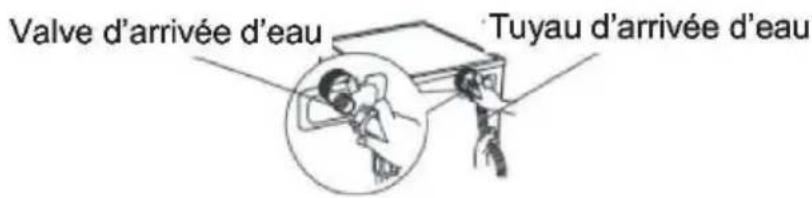

Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la valve d'arrivée d'eau située à l'arrière du lave-linge puis serrez fermement le tuyau dans le sens des aiguilles d'une montre.

Valve d'arrivée d'eau Tuyau d'arrivée d'eau

• N'enroulez pas ou ne rallongez pas le tuyau de vidange.

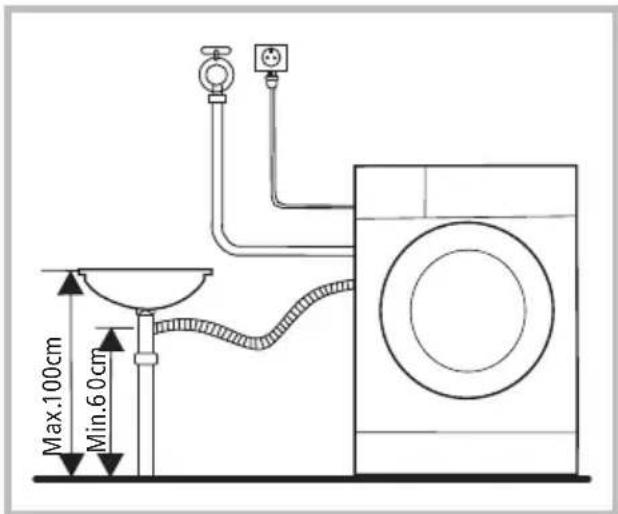

- Positionnez correctement le tuyau de vidange. Si vous n'effectuez pas correctement cette opération, une fuite d'eau pourra survenir.

Remarque!

• Si le lave-linge est doté d'un support pour tuyau de vidange, installez-le de la manière re suivante :

• Lorsque vous installez un tuyau de vidange, fixez-le correctement à l'aide d'un cordon.
• Si le tuyau de vidange est trop long, n'essayez pas d'insérer une partie dans le lave-linge en forç ant car cela provoquera des bruits anormaux.

Fonctionnement

Dé marriage rapide

Attention!

• Avant d'utiliser votre lave-linge, assurez-vous qu'il soit correctement installé.
• Avant sa première utilisation, effectuez un cycle complet à vide.

Il est recommandé d'étalonner l'appareil afin qu'il puisse être plus efficace. Pour cela :

1. Videz le tambour
2. Branchez l'appareil
3. Allumez l'appareil et dans les 10 secondes, appuyez en même temps sur Départ Différé et Essorage. L'indication T19 apparaî t.
4. Appuyer sur Départ et attendre que ces symboles “****” apparaissent sur l’écran.

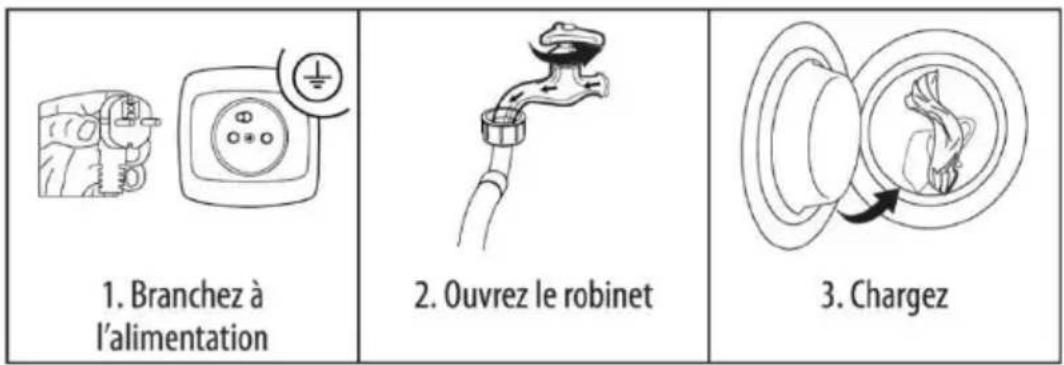

1. Avant le lavage

1. Branchez à l'alimentation 2. Ouvrez le robinet 3. Chargez

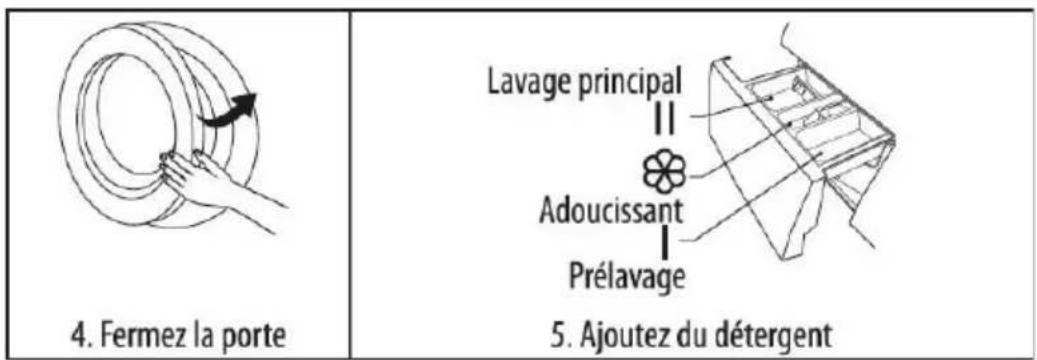

4. Fermez la porte Lavage principal Adoucissant Prélavage 5. Ajoutez du détergent

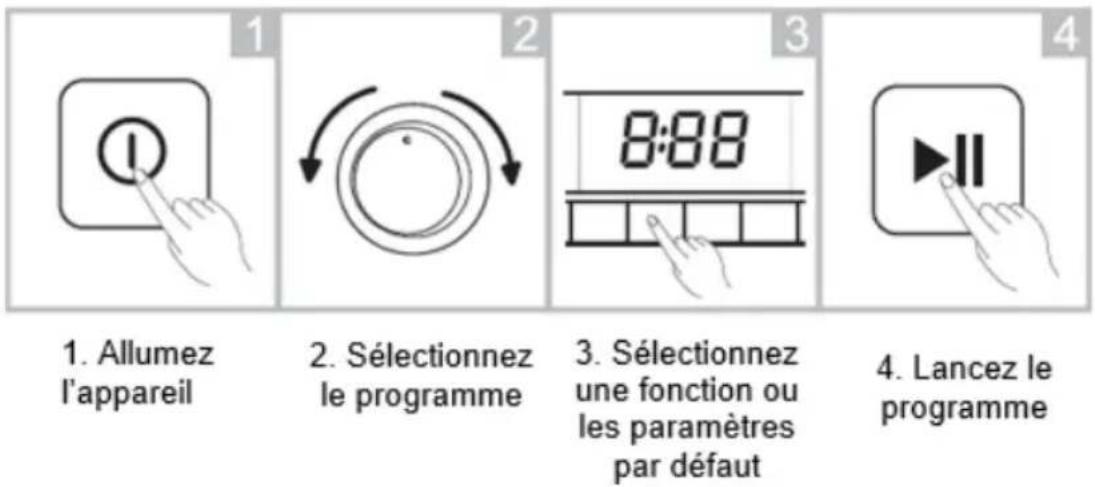

2. Lavage

Remarque!

Si vous souhaitez utiliser les paramè tres par défaut, vous pouvez sauter l'é tape 3.

3. Après le lavage

Le bip sonore retentit et « End » (Fin) s'affiche à l'é cran.

Avant chaque lavage

Veuillez lire les étiquettes et les explications relatives à l'utilisation de détergent avant d'effectuer le lavage. Choisissez du détergent non moussant ou peu moussant pour un lavage optimal et pour éviter tout débordement. Référez-vous aux instructions du fabricant de lessive, présentes sur les emballages des détergents.

Lisez l'étiquette	Videz les poches de vos vêtements	Attachez les longues ficelles/longs rubans, fermez les fermetures éclairs et boutonnez les boutons

Type de textile		Programme	Produit lessiviel
Linge blanc en coton		Coton Temp. ≤ 90°C	Lessive avec produit blanchissant
Linge couleur en lin ou en coton		Coton Temp. ≤ 60°C	Lessive couleur sans produit blanchissant
Fibres mélangées	—	Mixte Temp. ≤ 60°C	Lessive couleur
Synthétiques	—	Synthétique Temp. ≤ 60°C	Lessive couleur/délicat
Textiles délicats	—	Berce-laineTemp. ≤ 40°C	Lessive pour linge délicat
Laine	—	Berce-laineTemp. ≤ 40°C	Lessive pour lainages

Avertissement !

• Si la charge est trop faible, le balourd risque de déséquilibrer le tambour et de déclencher la détection anti-balourd qui protège le lave-linge en réduisant très fortement la vitesse d'essorage.
• Rajoutez quelques vêtements pour supprimer le balourd et permettre ainsi au lave-linge de réaliser l'essorage à la vitesse que vous avez sélectionné e.

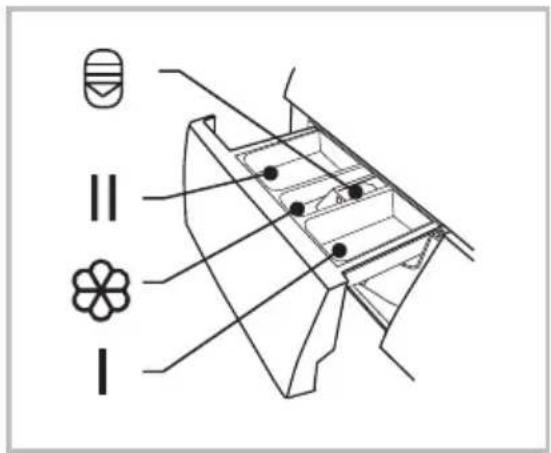

Bac à dé tergent

I Dé tergent de pré lavage
II Dé tergent de lavage principal
Adoucissant

Appuyez sur ce symbole pour extraire le bac.

- Vous devez mettre du détergent dans le « compartiment I » uniquement si vous avez sé lectionné l'option « Pré lavage » sur les lave-linge dotés de cette fonction.

Programme	I	II		Programme	I	II
Coton	○	●	○	Linge de lit	○	●	○
Synthétiques	○	●	○	Linge Bébé	○	●	○
Tout en un	○	●	○	Laine		●	○
Jeans	○	●	○	Sport	○	●	○
Essorage				Rapide 45'		●	○
Rinçage et Essorage			○	Rapide 15'		●	○
ECO 40-60		●	○	Antibactérien	○	●	○
20°C		●	○

- Obligatoire

○ En option

Produits de lavage

• Utilisez des produits de lavage spécialement conçus pour les lave-linge :
- Lessives en poudre pour tous types de textiles saufs dé licats.

Pour ces lessives, il est conseillé de les diluer au pré alable avec un peu d'eau afin d'é viter que la conduite de passage du dé tergent soit bouché e et ne provoque un dé bordement en dé but de lavage.

• Lessives liquides pour tous les programmes de lavage à basse température pour tous types de textiles, ou des lessives liquides spécifiques (pour les lainages par exemple).
  • Choisissez soigneusement le type de détergent en fonction de la température de lavage requise, afin d'optimiser le lavage tout en économisant l'eau et l'énergie.

Un surdosage peut entraî ner un mauvais rinç age et des traces ré siduelles de lessive. A contrario, un sous-dosage peut entraî ner des mauvais résultats de lavage.

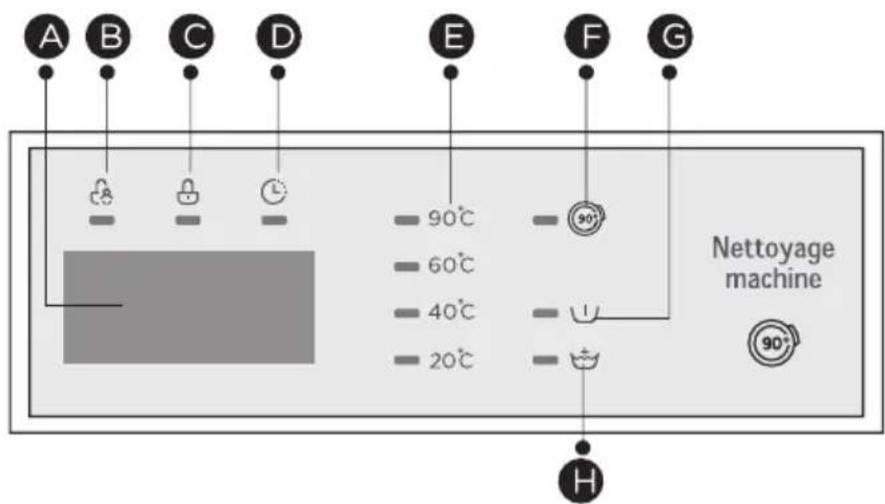

Bandeau de commandes

1 Marche/Arrêt

Cette touche permet d'allumer ou d'éteindre votre lave-linge

2 Départ/Pause

Appuyez sur ce bouton pour lancer le programme de lavage sélectionné. Appuyez de nouveau sur le bouton pour mettre en pause

3 Options

Ces boutons vous permettent de sélectionner une fonction supplémentaire.

4 Sélecteur de programmes

Vous pouvez sélectionner le programme de votre choix en fonction de vos exigences en matière de lavage.

5 Ecran/

L'écran vous informe sur les réglages, les options, le temps estimé de cycle de lavage et autres informations (fin de cycle, erreurs...).

6 Nettoyage Machine

Ce programme permet de nettoyer la machine (cuve et tambour).

Ecran

A B C D E F G 90°C 90° 60°C 40°C 20°C Nettoyage machine 90° H

A Ecran

Temps de lavage

125

Vitesse

400

End

End

Départ différé

2H

Error

E30

B Sécurité enfants

D Départ différé

F Nettoyage machine

H Rinçage supplémentaire

© Verrouillage porte

Température.

G Prélavage

Attention !

Si vous devez changer un réglage après le lancement du cycle de lavage, appuyez une première fois sur le bouton Marche/Arrêt pour éteindre la machine. Appuyez une seconde fois sur le bouton Marche/Arrêt pour rallumer la machine et sélectionnez à nouveau le programme, la vitesse d'essorage et les options, puis appuyez sur la touche Départ/Pause. (Assurez-vous que la sécurité enfant est désactivée, sinon le premier programme sélectionné continuera de fonctionner.)

Juste avant sa sortie d'usine, l'appareil subit un dernier contrôle ; de l'eau est versée dans la cuve. Il peut donc y avoir des gouttes d'eau ou de la condensation dans le lave-linge. Ce n'est pas un signe de dé faillance.

Remarque!

Lors du premier dé mariage et de l'utilisation de l'appareil, il peut y avoir une lé gè re odeur lorsque le moteur se met en route.

Options

Tempé rature

Appuyez sur la touche 'Tempé rature' jusqu'à obtenir la tempé rature dé siré e. (Froid, 20° C, 40° C, 60° C, 90° C).

Essorage

Appuyez sur la touche 'Essorage' jusqu'à obtenir l'essorage dé siré. 0-400-600-800-1000-1200-1400

Pré lavage

L'option Pré lavage permet de faire un premier lavage avant le lavage principal. C'est une option adé quate pour mieux laver du linge très sale. Vous devez mettre de la lessive dans le compartiment (1) après sélection de cette option.

Rinç age+

Cette option permet d'ajouter un rinç age supplé mentaire en fin de cycle pour é liminer toutes les traces de lessive ré siduelles limitant ainsi les risques d'allergie. Idé al pour les peaux sensibles !

Départ différé

Départ différé

Cette fonction permet de différer le départ du cycle. Pour cela :

1. Choisissez l'heure en appuyant sur la touche Départ différé (sélection possible de 0 à 24 h).

2. Appuyez sur le bouton Départ/Pause pour lancer le départ différé.

Départ différé )

Choix de l'heure
Départ/Pause

Annuler la fonction Départ différé:

Appuyez sur la touche Départ différé jusqu'à ce que OH s'affiche à l'écran. Cette opération ne peut pas être effectuée une fois le cycle de lavage lancé. Si le programme a déjà commencé, appuyez sur le bouton Marche/Arrêt pour réinitialiser la machine.

Nettoyage machine

Après 25 cycles de lavage, le voyant Nettoyage machine s'allume, vous indiquant qu'un nettoyage est recommandé.

Ce programme spécial permet de désinfecter la machine à une température de 90°C. Appuyez sur le bouton pour lancer le programme.

A la fin du nettoyage de la machine, un nouveau compteur de 25 cycles se met en route.

Si vous ne souhaitez pas lancer le nettoyage de votre tambour, appuyez sur la touche Nettoyage machine pendant 3 secondes. Le voyant s'éteindra, et vous pourrez lancer un cycle de lavage normal.

Remarque!

- Ce programme fonctionne à vide. Ne pas mettre de linge dans la machine durant ce cycle.

Il est recommandé d'utiliser ce programme pour une meilleure hygiène et une plus grande longévité de votre lave-linge.

Compteur d'usage

Cette machine est équipée d'un compteur d'usage qui vous informe du temps total d'utilisation. Pour y accéder :

1. Débranchez votre lave-linge pendant 10 secondes et rebranchez le.

2. Dans les 10 secondes qui suivent, appuyez simultanément sur les touches "Départ différé" et "Nettoyage machine" pendant 5 secondes jusqu'à ce que l'afficheur vous indique le temps d'utilisation de l'appareil.

3. Répétez l'action 1 une nouvelle fois.

Attention!

Si une coupure de courant survient alors que le lave-linge est en marche, la mémoire interne sauvegarde le programme sélectionné. Une fois le courant rétabli, appuyez sur le bouton Départ/Pause pour continuer le programme.

Sécurité enfants

Cette fonction permet de verrouiller les touches pour ne pas modifier le programme en cours, notamment lorsqu'un enfant joue avec les touches.

Appuyez simultanément sur Température et Options pendant 3 secondes, jusqu'à ce que le bip sonore retentisse. Le voyant Verrouillage s'allume alors. L'écran indique alternativement « CL » et le temps restant.

Attention !

Pour désactiver la fonction de verrouillage, appuyez en même temps sur ces deux mêmes boutons pendant 3 secondes.

La fonction « Sécurité enfants » verrouillera tous les boutons sauf le bouton marche/arrêt et ceux permettant sa désactivation.

L'indicateur de verrouillage clignotera pendant 3sec en cas d'appui sur une autre touche.

La fonction « Sécurité enfants » reste active une fois le lave-linge remis en marche après coupure secteur.

Couper le bip sonore

Appuyer sur la touche Essorage pendant 3 secondes pour couper le bip sonore.

Même action pour sa réactivation.

Le dernier paramétrage sera conservé jusqu'à la prochaine réinitialisation.

Attention!

• Après avoir coupé le bip sonore, l'appareil n'é met plus aucun son.

Ajout de linge

Cette opération peut s'effectuer durant un cycle de lavage. Pour des raisons de sécurité, cette action ne peut avoir lieu seulement quand le niveau d'eau et la température ne sont pas trop élevés. Dans ce cas, pressez 3 secondes la touche Dé part/Pause puis :

1. Attendre l'arrêt total du tambour et le dé verrouillage de la porte.
2. Ajouter le linge
3. Refermer la porte et appuyer de nouveau sur la touche Dé part/Pause.

Tableaudesoptions.

Programme Températurepar défaut(en °C)	Vitesse d'essorage (en tour /min)	Fonctions additionnelles
Antibactérien	40	1000
Coton	40	1000
Synthétiques	40	1000
Tout en 1	40	1000
Jeans	40	800
ECO40-60	40	1400
20°C	20	1000
Essorage	--	1000
Rinçage et essorage	-- 1000
Linge de lit	40	1000
Linge Bébé	60	1000
Laine	40	600
Sport	20	800
Rapide 45'	20	800
Rapide 15'	Froid	800
Nettoyage Machine	90	--

Programmes

Les programmes sont adapté s selon le type de linge.

Coton	Ce programme est adapté pour une charge de linge composé e de coton ré sistant blanc ou de couleur
Synthé tiques	Ce programme est idé al pour une charge de linge composé e de synthé tiques ré sistants.
Rapide 45'	le programme Rapide 45' permet de laver une charge de linge normalement sale.
Rapide 15'	Ce programme permet de laver très rapidement une petite charge de linge très peu sale.
Linge Bé bé	Ce programme amé liore les performances de rinç age pour enlever un maximum de ré sidus lessiviels. Cela contribue à mieux proté ger la peau du bé bé
Tout en 1	Ce programme est idé al pour une charge de linge composé e de fibres mé langé es.
20°C	Ce programme de lavage à basse tempé rature est recommandé pour laver et proté ger les couleurs.
Jeans	Ce programme est spécialement conç u pour laver les jeans. Il permet de ré duire le dé lavage, et son rinç age renforcé é vite toutes traces ré siduelles de lessives
ECO 40-60	Ce programme permet de laver votre linge en optimisant la condommation d'eau et d'électricité (temperature non modifiable)
Linge de lit	Ce programme est spécialement conç u pour laver les draps et serviettes. C'est un cycle intensif permettant un lavage en profondeur et un rinç age renforcé du linge de maison
Rinç age et Essorage	Ce programme permet uniquement de rincer et essorer vê tements.
Essorage	Ce programme permet de seulement essorer vos vê tements en sé lectionnant la vitesse d'essorage souhaité e
Sport	Ce programme de lavage est conç u pour pré server les fibres é lastiques contenues dans les vê tements de sport; cela é vite de les dé tendre et pré serve leurs propriété techniques.
Laine	Ce programme est spécialement conç u pour laver en toute protection vos lainages. Grâ ce à des phases de trempage plus longues, vos vê tements en laine seront lavé s tout en douceur.

Tableau des programmes de lavage

Programme	Capacité de charge (en kg)	Temps de cycle par défaut
Antibacté rien	4.0	1:48
Coton	8.0 1:28
Synthé tiques	4.0 1:25
Tout en 1 8.0		1:20
Jeans	8.0	1:40
ECO 40-60	80	3:38
20°C	4.0	1:01
Essorage	8.0	0:12
Rinç age et essorage	8.0	0:20
Linge de lit	8.0	1:48
Linge Bé bé	8.0	2:01
Laine	2.0	1:07
Sport	4.0	0:47
Rapide 45'	2.0	0:45
Rapide 15'	2.0	0:15
Nettoyage Machine	--	1:18

Opérations de maintenance

Nettoyage et entretien

Avertissement

- Avant de procé der à l'entretien, dé branchez l'appareil et fermez le robinet.

Nettoyage de l'extérieur du lave-linge

Un entretien adé quat permet d'optimiser la durée de vie du lave-linge. Les surfaces de l'appareil peuvent être nettoyées avec des détergents neutres non abrasifs dilués si nécessaire. Si de l'eau dé borde, é pongez-la immé diatement.

L'utilisation d'objets tranchants est à proscrire.

- L'acide formique et ses solvants dilué s ou équivalents sont à proscrire tels que l'alcool, les solvants ou les produits chimiques, etc.

Nettoyage du tambour

Les traces de rouille laissé es dans le tambour par les objets mé talliques doivent è tre enlevé es immé diatement à l'aide d'un dé tergent sans chlore.

N'utilisez en aucun cas de la paille de fer.

Remarque

- Ne mettez pas de linge dans le lave-linge lorsque vous nettoyez le tambour.

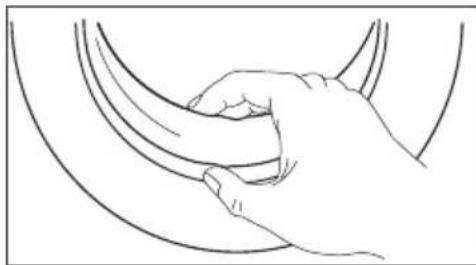

Nettoyage du joint de porte et du hublot

Essuyez le hublot et le joint après chaque lavage pour retirer les peluches et les taches.

L'accumulation de peluches peut causer des fuites.

Retirez les pièces de monnaie, boutons et autres objets coincé s dans le joint après chaque lavage.

Le hublot et le joint de porte doivent ê tre nettoyé s chaque mois pour assurer un fonctionnement normal de l'appareil.

Nettoyage du filtre du tuyau d'arrivée e d'eau

- S'il y a peu d'eau dans l'appareil alors que le robinet est ouvert, le filtre du tuyau d'arrivée d'eau a besoin d'être netto é.

1. Fermez le robinet

2. Retirez le tuyau d'arrivée e d'eau du robinet.

3. Nettoyez le filtre.

4. Reconnectez le tuyau d'arrivée e d'eau.

Nettoyage du filtre du lave-linge

1. Dé vissez le tuyau d'arrivée e d'eau de l'arrière re du lave-linge.
2. Retirez le filtre à l'aide d'une pince.
3. Utilisez la brosse pour nettoyer le filtre.
4. Remettez le filtre en place une fois le nettoyage terminé.
5. Reconnectez le tuyau d'arrivée e d'eau.

Nettoyage du bac à dé tergent

Si vous constatez un encrassement du bac à dé tergent, nettoyez-le.

Pour se faire :

1. Appuyez sur le couvercle du compartiment à adoucissant, indiqué par l'icone (®) à l'intérieur du tiroir à détergent.
2. Dé clipsez le couvercle, ô tez-le et nettoyez toutes les rainures à l'eau.
3. Remettez en place le couvercle et refermez le tiroir.

1. Ouvrez le tiroir à détergent en appuyant sur A

1. Nettoyez le tiroir à détergent sous l'eau

1. Nettoyez l'inté rieur du logement du bac à détergent avec une vieille brosse à dents

1. Réinsé rez le tiroir à détergent

Remarque

• N'utilisez pas d'alcool, de solvants ou de produits chimiques pour nettoyer le lave-linge.
• Il est conseillé de nettoyer le bac à détergent tous les 3 mois.

Nettoyage du filtre de la pompe de vidange

Avertissement

• Attention à l'eau chaude !
- Débranchez l'appareil pour éviter tout risque d'électrocution.
- Le filtre de la pompe de vidange permet de filtrer les fils et autres petites saletés présentes dans le linge.
- Nettoyez régulièrement le filtre afin de garantir le fonctionnement normal du lave-linge.

1. Ouvrez la trappe de service

2. Extraire le filtre en le tournant dans le sens inverse des aiguilles d'une montre

3. Retirez toutes les saletés

4. Remettez le filtre en place puis fermez la trappe de service

Attention!

- Assurez-vous que le filtre et le tuyau de vidange d'urgence sont correctement réinstallés pour éviter toute fuite.

Dé pannage

Le lave-linge ne démarre pas ou s'arrête en cours de fonctionnement.

Essayez tout d'abord de trouver une solution au problème. Si vous n'y parvenez pas, contactez le centre de réparation.

Description	Cause	Solution
Le lave-linge ne dé marre pas	La porte est mal fermé e	Rallumez l'appareil après s avoir fermé la porteVé rifiez si des vê tements sont coincé s
La porte ne s'ouvre pas	Le dispositif de sé curité du lave-linge est activé	Dé branchez et rebranchez l'appareil puis rallumez-le
Fuite d'eau	Dé faut d'é tanché ité de la connexion entre le lave-linge et le tuyau d'arrivée d'eau ou le tuyau de vidange	Vé rifiez les tuyaux et resserrez les connexionsNettoyez le tuyau de vidange
Restes de dé tergent dans le compartiment	Le dé tergent s'est gorgé d'eau ou s'est agglomé ré	Nettoyez et essuyez le compartiment
Les voyants ou l'écran ne s'allument pas	L'appareil n'est pas sous tension. Problè me des circuits. Problè me de branchement	Vé rifiez s'il y a du courant et si le cordon d'alimentation est bien branché
Bruit anormal		Assurez-vous que les boulons de fixation ont été enlevésAssurez-vous que l'appareil est installé sur un sol solide et plat
E30	La porte est mal fermé e	Refermez bien la porte, puis redé marrez le lave- lingeVé rifiez si des vê tements sont coincé s
E10	Problè me d'injection d'eau pendant le lavage	Vé rifiez si la pression d'eau est trop faibleRemettez le tuyau d'eau bien droitVé rifiez si le filtre de la valve d'arrivée e d'eau est obstrué
E21	Évacuation de l'eau trop longue	Vé rifiez si le tuyau de vidange est obstrué
E12	Fuite d'eau	Relancer un programme.Si le code erreur E12 persiste, coupez l'arrivée e d'eau, dé branchez la machine et appelez votre service après s-vente.
EXX	Autres	N'hé sitez pas à ré initialiser le lave-linge. Contactez notre service après s-vente si les problème mes persistent

Remarque

• Une fois le contrôle le effectué, dé marrez l'appareil. Si l' problème survient ou que les codes d'alarme s'affichent de nouveau, contactez votre service après s-vente.
• Toute intervention par l'utilisateur, ou par un non professionnel pour la ré paration de l'appareil pourrait porter atteinte à la sécurité de l'utilisateur et mettra fin à la garantie de l'appareil.

Auto-ré paration

La réparation par l'utilisateur est possible dans certains cas. Le site sav.groupebrandt.com vous donne accès à la commande de certaines pièces de rechange ainsi qu'aux informations techniques et consignes de sécurité pour vous guider dans cette démarche. Conformément aux dispositions de l'article L441-5 du Code de la Consommation, le fabricant ne peut être tenu responsable d'un dommage survenu lors d'une auto-ré paration dans la mesure où ce dommage est lié à une maladresse de l'utilisateur ou au non-respect par ce dernier des consignes de ré paration du produit.

Disponibilité s des piè ces dé taché es

La durée minimale de mise à disposition des pièces de rechange inscrites dans la liste du Rè glement Europé en 2019-2023-EU et accessibles notamment à l'utilisateur de l'appareil, est de 14 ans dans les conditions prévues par ce même rè glement.

Tableau de programme de lavage

LFVQ384W
Cycle	Capacité nominale en	Temperature °C	Temps de cycle (en heures et minutes)	Consommation d'énergie en kWh	Consommation d'eau en litres.	Temperature en °C1)	Taux d'humidité résiduelle (en %) / Vitesse d'essorage
Coton (60°C)	8.0 60		1:43	1.286 71	60		65%/1000
Coton(20°C)	8.0 20		1:27	0.279 71	20		65%/1000
Tout en 1	8.0 40		1:20	0.754 71	40		65%/1000
Synthétiques	4.0 40		1:25	0.52944	40		65%/1000
Rapide 15'	2.0	Cold	0:15	0.03031	Cold		70%/800
ECO 40-603)	8.0 --		3:38	0.752 61	38		53.9%/1350
	4.0 --		2:48	0.412 45	29		53.9%/1350
	2.0 --		2:48	0.21636	24		53.9%/1350

La classe d'efficacité énergétique UE est : A.

Programme de test énergétique : ECO 40-60.

Vitesse : la plus élevée ; autres paramètres réglés sur les valeurs par défaut.

Demi-charge pour un lave-linge d'une capacité de 8,0 : 4,0kg

Le programme «ECO 40-60» convient au lavage du linge en coton normalement sale déclaré lavable à 40 °C ou 60 °C, au cours du même cycle. Ce programme est utilisé pour évaluer la conformité à la législation de l'Union Européenne en matière d'écoconception.

Remarque!

•les valeurs des programmes autres que ECO40-60 sont données à titre indicatif

Informations gé né rales relatives au rè glement UE 2019-2023

• Lors de l'utilisation des programmes de test, lavez la charge spécifié e avec la vitesse d'essorage maximale.
• Les paramè tres effectifs dépendent des conditions d'utilisation de l'appareil, et peuvent être différents des paramè tres pré définis.
• Le lave-linge domestique est équipé d'un système de gestion de la consommation d'énergie. La durée du temps en mode laissé sur marche est inférieure à 1 minute.
• Les programmes les plus efficaces au regard de la consommation d'énergie et d'eau sont généralement ceux qui fonctionnent à basse tempé rature pendant une durée e plus longue.
• Charger le lave-linge mé nager au maximum de la capacité mentionnée par le fabricant pour chaque programme contribue à économiser de l'énergie et de l'eau.
• Le bruit et le taux d'humidité ré siduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée lors de la phase d'essorage, plus le bruit est é levé et plus le taux d'humidité ré siduelle est faible.
• Afin d'accé der aux informations concernant votre modèle le, stockées dans la base de données des produits, conformément au règlement (UE) 2019/2014 et relatif à l'étiquetage énergétique, veuillez-vous connecter au site internet: https://eprel.ec.europa.eu/
  Recherchez la référence de votre appareil sur le site internet en entrant la référence service qui est indiquée sur la plaque signalé tique de votre appareil. Un autre moyen d'accéder à ces informations est de flasher le QR code pré sent sur l'é tiquette é nergé tique de votre produit.

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 2 5 25

Service gratuit + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

FR

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez :

consulter notre site :

www.vedette.com

nous écrire à l'adresse postale suivante :

Service Consommateurs VEDETTE

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 02

Service 0,50 € / min

+ prix appel

Service fourni par Brandt France, S.A.S au capital social de 100.000.000 euros

RCS Nanterre 801 250 531

FR

Cet appareil se recycle

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

OU

À DÉPOSER EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

FR

DOCUMENTS PAPIER

Si vous imprimez ce document, pensez à le trier.

Ce symbole présent sur le produit ou dans le guide d'instructions indique que votre appareil électrique et électronique ne peut être traité comme un déchet ménager. Il existe des systèmes de collecte prévus pour le recyclage de ce type d'appareil au sein de l'Union européenne.

Pour plus d'informations, veuillez contacter les autorités locales ou le fournisseur qui vous a vendu le produit.
