LSFVQ184W - Machine à laver VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à laver VEDETTE LSFVQ184W, capacité de 8 kg, vitesse d'essorage jusqu'à 1400 tr/min, classe énergétique A+++.
Programmes de lavage	Programmes variés incluant coton, synthétiques, délicats, laine, et un programme rapide.
Utilisation	Panneau de commande intuitif avec écran LCD, options de démarrage différé et de sélection de température.
Maintenance	Filtres accessibles pour un nettoyage facile, tambour en inox pour une meilleure durabilité.
Sécurité	Système de verrouillage de porte, protection contre les débordements, arrêt automatique en cas de déséquilibre.
Informations générales	Dimensions : 85 x 60 x 55 cm, poids : 70 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - LSFVQ184W VEDETTE

La machine à laver VEDETTE LSFVQ184W ne démarre pas. Que faire ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programmateur est réglé sur un cycle de lavage.

Pourquoi ma machine à laver VEDETTE LSFVQ184W fait-elle du bruit pendant le lavage ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Assurez-vous que le linge est bien réparti dans le tambour. Si le bruit persiste, vérifiez si des objets étrangers ne se trouvent pas dans le tambour.

Comment nettoyer le filtre de ma machine à laver VEDETTE LSFVQ184W ?

Pour nettoyer le filtre, débranchez la machine, retirez le panneau d'accès au filtre situé en bas à droite, ouvrez le filtre et rincez-le sous l'eau tiède pour enlever les résidus.

Pourquoi de l'eau reste-t-elle dans le tambour après le lavage ?

Cela peut être dû à un siphon bouché ou à un problème avec la pompe de vidange. Vérifiez que le tuyau de vidange n'est pas plié ou obstrué.

Comment régler la température de lavage sur ma VEDETTE LSFVQ184W ?

La température de lavage peut être réglée sur le panneau de commande. Sélectionnez le programme souhaité et utilisez le bouton de température pour choisir la température désirée.

La machine à laver VEDETTE LSFVQ184W affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour la liste des codes d'erreur. Chaque code indique un problème spécifique, comme des problèmes de vidange ou de verrouillage de porte.

Est-il possible de laver des vêtements délicats dans la VEDETTE LSFVQ184W ?

Oui, vous pouvez laver des vêtements délicats en sélectionnant le programme approprié pour les textiles fragiles. Assurez-vous de vérifier les étiquettes d'entretien des vêtements.

Comment éviter les odeurs désagréables dans ma machine à laver VEDETTE LSFVQ184W ?

Pour éviter les odeurs, laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Effectuez également un cycle de lavage à vide avec du vinaigre blanc ou un produit de nettoyage pour machine à laver régulièrement.

Quelle est la capacité de lavage de la machine VEDETTE LSFVQ184W ?

La capacité de lavage de la VEDETTE LSFVQ184W est de 8 kg, ce qui est adapté pour les ménages de taille moyenne.

Comment programmer un lavage différé sur ma VEDETTE LSFVQ184W ?

Pour programmer un lavage différé, sélectionnez le programme de lavage désiré, puis utilisez le bouton de départ différé pour choisir le délai souhaité avant le démarrage du cycle.

MODE D'EMPLOI LSFVQ184W VEDETTE

Instructions de sécurité .... 2

Installation....6

Fonctionnement 12

Opérations de maintenance 24

Dépannage 28

Disponibilité des pièces détachées 30

Instructions de sécurité

- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

- Les ouvertures de ventilation ne doivent pas être obstruées.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

- En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, référez-vous au paragraphe ci-après de la notice.

- La masse maximale de linge sec est 8 kilogrammes pour le cycle lavage

- La masse maximale de linge sec est de 6 kilogrammes, pour le cycle lavage-séchage ou séchage.

- Pression maximale de l'eau à l'entrée : 1 MPa

- Pression minimale de l'eau à l'entrée : 0,05MPa

Attention!

Installation du produit

- Ce lave-linge séchant est destiné à une utilisation en intérieur uniquement.

• Il n'est pas conçu pour pouvoir être encastré.

- Ce lave-linge séchant ne doit pas être installé dans des salles de bains, dans des pièces très humides ni dans des pièces avec des gaz explosifs ou des substances caustiques.

- Si le lave-linge séchant est doté d'une seule valve d'arrivée d'eau, effectuez le raccordement uniquement au robinet d'eau froide. Les appareils à deux valves doivent être correctement raccordés aux robinets d'eau chaude et d'eau froide.

- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre et accessible.

- Enlevez tous les matériaux d'emballage et les boulons de transport avant d'utiliser l'appareil. Si vous ne le faites pas, votre lave-linge séchant pourra être sérieusement endommagé.

- L'appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte ayant une charnière du côté opposé à celle de l'appareil, empêchant ainsi l'ouverture totale de l'appareil à tambour.

Risque d'endommagement de l'appareil !

- Votre produit est exclusivement destiné à un usage domestique et est conçu uniquement pour laver les textiles lavables en machine.

- Ne grimpez pas et ne vous asseyez pas sur le capot supérieur du lave-linge séchant.

- Ne vous appuyez pas contre la porte du lave-linge séchant.

Précautions lors de la manipulation de l'appareil :

1. Vidangez l'eau présente dans l'appareil avant de déplacer le lave-linge séchant.
2. Manipulez l'appareil avec précaution. Ne soulevez pas l'appareil en le tenant par parties protubérantes. La porte ne doit pas être utilisée comme poignée lorsque vous déplacez l'appareil.
3. Cet appareil est lourd. Transportez-le avec précaution.
4. Ne mettez pas les mains dans le bac d'écoulement d'eau.
5. Ne fermez pas la porte excessivement fort. Si la porte s'avère difficile à fermer, vérifiez que le tambour ne soit pas trop chargé et que le linge soit bien réparti.
6. Il est interdit de laver des tapis.

Risque d'explosion !

• Ne lavez pas et ne séchez pas les articles nettoyés, lavés, trempés ou imprégnés de substances combustibles ou explosives (ex. : cire, pétrole, peinture, essence, dégraissants, solvants de nettoyage à sec, kérosène, etc.), car ils présentent un risque d'incendie ou d'explosion.
• Le cycle de séchage ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.
• L'air extrait ne doit pas être refoulé dans une conduite prévue pour les gaz d'échappement des appareils brûlant du gaz ou autres carburants.
• Au préalable, rincez minutieusement les articles après les avoir lavés à la main.

Fonctionnement de l'appareil

• Avant la première utilisation, cet appareil doit être calibré.
• Avant le premier lavage, effectuez un cycle complet à vide.
• Les solvants inflammables et explosifs ou toxiques sont interdits. Le carburant et l'alcool, etc. ne doivent pas être utilisés comme détergents. Ne choisissez que des détergents pour le lavage en machine.
• Videz les poches de vos vêtements. Les objets tranchants et rigides tels qu'une pièce de monnaie, une broche, un clou, une

vis, une pierre, etc. peuvent endommager gravement cet appareil.

- Vérifiez que l'eau présente à l'intérieur du tambour a été vidangée avant d'ouvrir la porte. N'ouvrez pas la porte si vous voyez qu'il reste de l'eau à l'intérieur.

- Attention à ne pas vous brûler lors de la vidange d'eau de lavage très chaude.

- Ne rajoutez jamais d'eau à la main lors du lavage.

- Une fois le programme terminé, attendez deux minutes pour ouvrir la porte.

- S'il est impossible d'éviter que des tissus contenant des huiles végétales ou de friture, ou souillés par des produits de soins capillaires soient placés dans un sèche-linge, ils doivent d'abord être lavés à l'eau chaude avec du détergent supplémentaire, pour réduire le risque (sans l'éliminer).

- Une ventilation adéquate doit être prévue pour éviter le reflux des gaz des appareils environnants brûlant d'autres carburants, y compris les foyers ouverts.

- Les articles tels que la mousse de caoutchouc (mousse de latex), les bonnets de douche, les textiles imperméables, les articles et vêtements recouverts de caoutchouc, et les oreillers avec garniture en caoutchouc mousse ne doivent pas être séchés dans la machine.

- Les adoucissants ou produits semblables doivent être utilisés comme indiqué sur le vêtement.

- La partie finale d'un cycle de séchage ne produit pas de chaleur (cycle de refroidissement) pour que les articles demeurent à une température qui ne les abîmera pas.

- AVERTISSEMENT : N'arrêtez jamais l'appareil avant la fin du cycle de séchage à moins de sortir rapidement tous les articles et de les étendre pour dissiper la chaleur.

Installation

Description du produit

1. Plateau supérieur
2. Tuyau de vidange
3. Bandeau de commande
4. Tuyau d'arrivée d'eau
5. Cordon d'alimentation
6. Bac à détergent
7. Tambour

8. Hublot

9. Filtre d'entretien

Remarque !

- L'illustration des accessoires n'est donnée qu'à titre de référence. Se référer au produit réel.

Accessoires

Cache-orifice de transport	Tuyau d'arrivée d'eau froide	Tuyau d'arrivée d'eau chaude (non fourni)	Support de tuyau de vidange (non fourni)	Manuel d'utilisation

Lieu d'installation

Avertissement !

• Il est important que le produit soit stabilisé afin qu'il ne se déplace pas !
• Assurez-vous que le produit ne repose pas sur le cordon d'alimentation.

Pour installer votre lave-linge séchant, choisissez un emplacement qui soit :

1. Sur une surface dure, sèche et plane
2. À l'abri des rayons du soleil
3. Suffisamment ventilé
4. Dans une pièce à température ambiante
5. À l'écart de sources de chaleur

Le lave-linge séchant est conçu pour fonctionner à une température ambiante. S'il est utilisé dans une pièce où la température est inférieure à 0°C, la valve d'arrivée d'eau et le système de vidange peuvent être endommagés.

W≥20mm

Dé ballage du lave-linge sé chant

Avertissement !

- Les matériaux d'emballage (ex. films plastiques, polystyrène) peuvent être dangereux pour les enfants. Il y a un risque d'étouffement ! Tenez tous les matériaux d'emballage bien à l'écart des enfants.

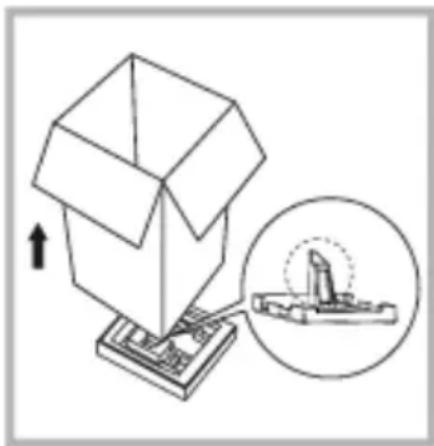

1. Retirez la boîte en carton et l'emballage en polystyrène.

2. Soulevez le lave-linge séchant et retirez l'emballage situé à la base. N'oubliez pas de retirer le petit triangle en mousse en même temps que l'emballage du bas. Si vous n'y êtes pas parvenus, mettez le lave-linge séchant sur le flanc puis retirez le petit triangle en mousse manueller

3. Retirez le ruban adhésif maintenant le cordon d'alimentation et le tuyau de vidange en place.

4. Retirez le tuyau d'arrivée d'eau du tambour.

Retirez les boulons de transport

• Vous devez enlever tous les boulons de transport situés à l'arrière du lave-linge séchant avant d'utiliser le produit.
• Vous aurez de nouveau besoin des boulons de transport si vous décidez de déplacer le produit. Conservez-les donc précieusement.

Procédez de la manière suivante pour enlever les boulons :

1. Desserrez les 4 boulons à l'aide d'une clé puis enlevez-les.

2. Bouchez les trous avec les cache- orifices de transport prévus à cet effet.

3. Conservez précieusement les boulons de transport pour pouvoir les réutiliser ultérieurement.

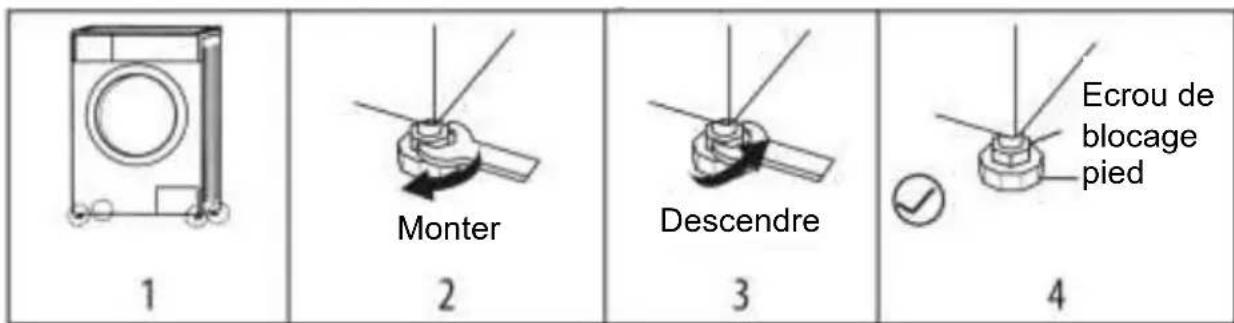

Ajustement des pieds

Avertissement !

- Les écrous de blocage situés sur les quatre pieds doivent être fermement serrés contre le châssis.

1. Vérifiez que les pieds sont fermement attachés au lave-linge séchant. Si ce n'est pas le cas, remettez-les dans leur position d'origine et serrez les écrous.
2. Desserrez l'écrou de blocage et tournez le pied jusqu'à ce qu'il touche le sol.
3. Réglez les pieds et bloquez-les en position à l'aide d'une clé. Assurez-vous que le lave-linge séchant est stable.

1 Monter 2 Descendre 3 4 Ecrou de blocage pied

Raccordement du tuyau d'arrivée e d'eau

Avertissement !

• Suivez les instructions fournies dans ce chapitre afin de prévenir les risques de fuite et les dommages engendrés par l'eau.
• Évitez d'enrouler, écraser, modifier ou de couper le tuyau d'arrivée d'eau.

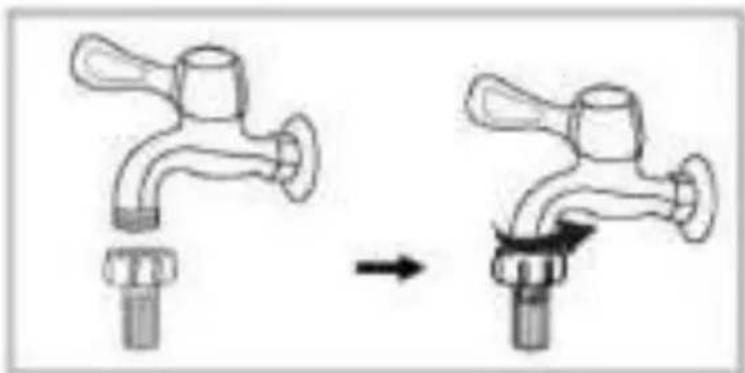

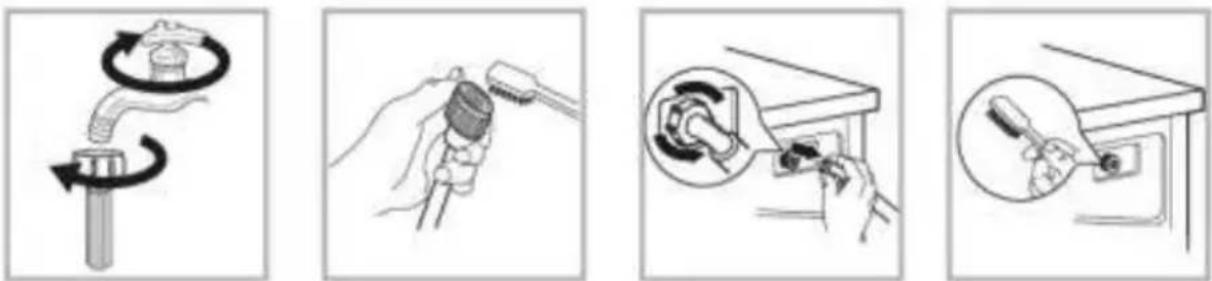

Reliez le tuyau d'admission comme indiqué.

Robinet avec filetage et tuyau arrivée d'eau

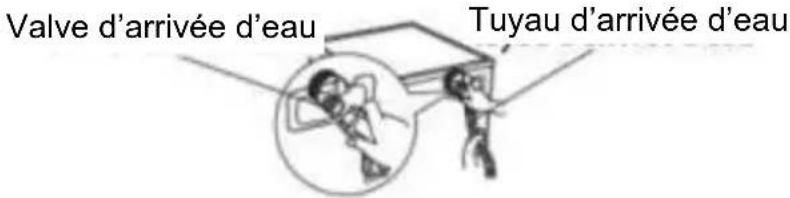

Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la valve d'arrivée d'eau située à l'arrière du lave-linge séchant puis serrez fermement le tuyau dans le sens des aiguilles d'une montre.

Valve d'arrivée d'eau Tuyau d'arrivée d'eau

Tuyau de vidange

Avertissement !

• N'enroulez pas ou ne rallongez pas le tuyau de vidange.
- Positionnez correctement le tuyau de vidange. Si vous n'effectuez pas correctement cette opération, une fuite d'eau pourra survenir.

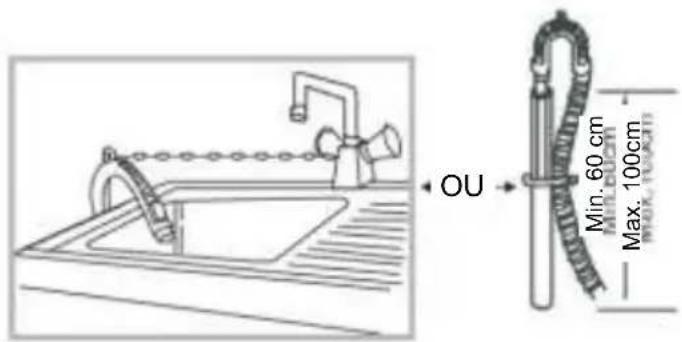

Remarque !

- Si le lave-linge séchant est dotée d'un support pour tuyau de vidange, installez-le de la manière suivante :

OU Min. 60 cm Max. 100cm MAX. 100CM

Avertissement !

• Lorsque vous installez un tuyau de vidange, fixez-le correctement à l'aide d'un cordon.
• Si le tuyau de vidange est trop long, n'essayez pas d'insérer une partie dans le lave-linge séchant en forçant car cela provoquerai des bruits anormaux.

Fonctionnement

Dé marriage rapide

Attention !

• Avant d'utiliser votre lave-linge séchant, assurez-vous qu'il est correctement installé.
• Avant sa première utilisation, effectuez un cycle complet à vide.

Il est recommandé d'étalonner l'appareil afin qu'il puisse être plus efficace. Pour cela :

1- Videz le tambour
2- Branchez l'appareil
3- Allumez l'appareil et dans les 10 secondes, appuyez en même temps sur Départ Différé et Essorage. L'indication T19 apparaît.
4- Appuyer sur Départ et attendre que ces symboles “****” apparaissent sur l’écran.

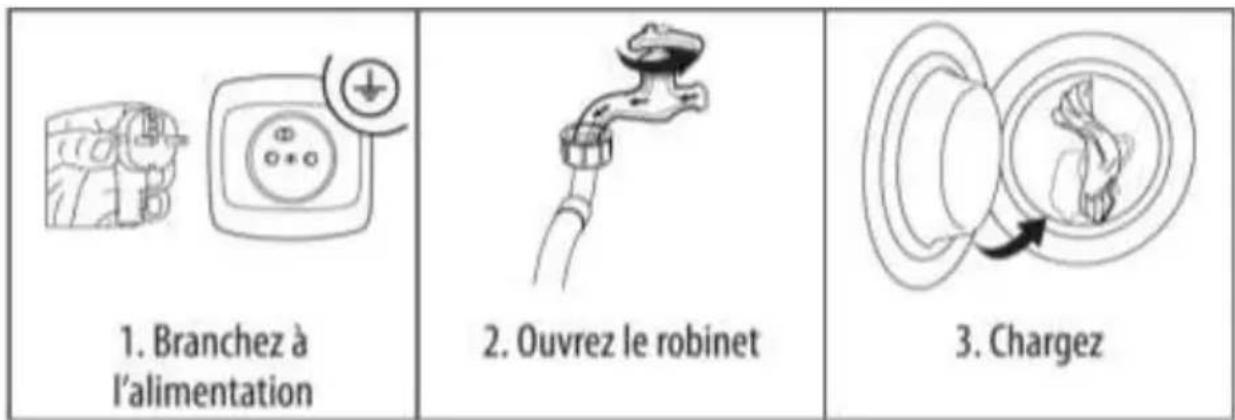

1. Avant le lavage

1. Branchez à l'alimentation 2. Ouvrez le robinet 3. Chargez

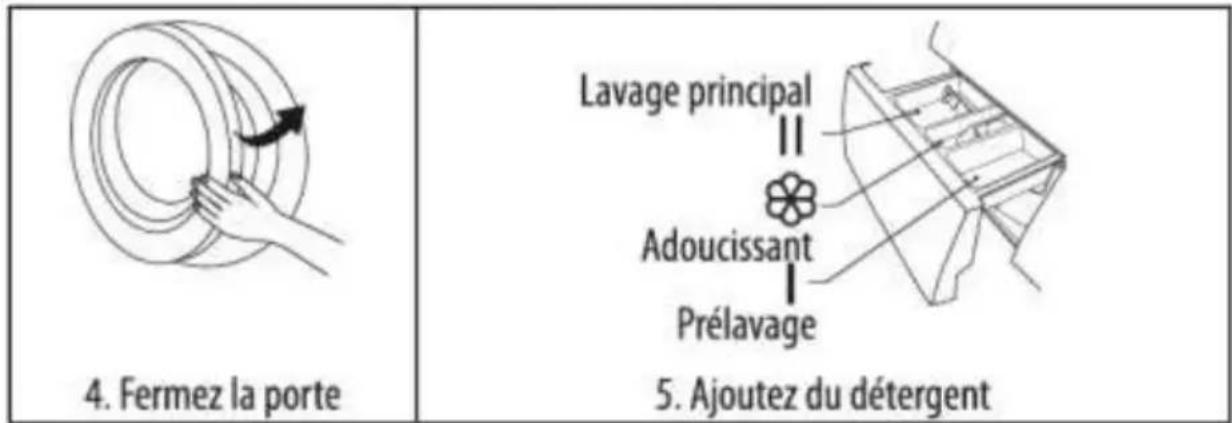

4. Fermez la porte Lavage principal Adoucissant Prélavage 5. Ajoutez du détergent

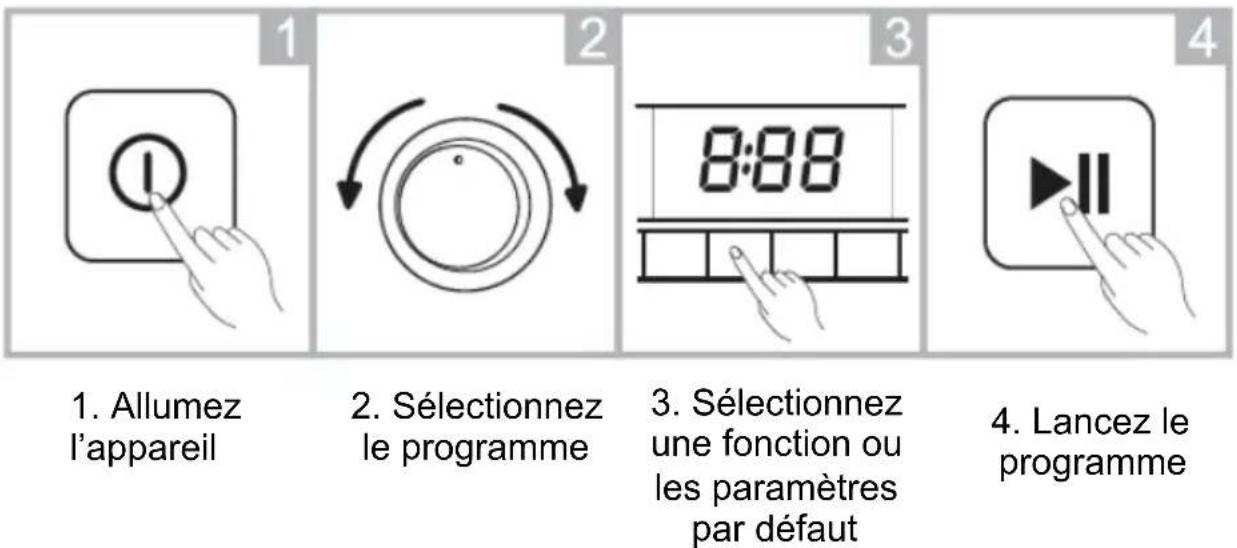

2. Lavage

Remarque !

- Si vous souhaitez utiliser les paramètres par défaut, vous pouvez sauter l'étape 3.

3. Après le lavage

Le bip sonore retentit ou « End » (Fin) s'affiche à l'écran.

Avant chaque lavage

- Veuillez lire les étiquettes et les explications relatives à l'utilisation du détergent avant d'effectuer le lavage. Choisissez un détergent non moussant ou peu moussant pour un lavage optimal et pour éviter tout débordement. Référez-vous aux instructions du fabricant de lessive, présentes sur les emballages des détergents.

Lisez l'étiquette	Videz les poches de vos vêtements	Attachez les longues ficelles/longs rubans, fermez les fermetures éclairs et boutonnez les boutons
Mettez les vêtements de petite taille dans des taies d'oreiller	Mettez sur l'envers les vêtements qui boulochent facilement et à poils longs	Triez les vêtements selon leur matière

Choix de la bonne lessive

Le symbole d'entretien du linge définit le bon choix de la lessive, de la température et du traitement adéquat du linge.

Type de textile		Programme	Produit lessiviel
Linge blanc en coton	[XW38]	Coton Temp. ≤ 90^ C	Lessive avec produit blanchissant
Linge couleur en lin ou en coton		Coton Temp. ≤ 60^ C	Lessive couleur sans produit blanchissant
Fibres mé langé es		Mixte Temp. ≤ 60^ C	Lessive couleur
Synthé tiques		Synthé tique Temp. ≤ 60^ C	Lessive couleur/dé licat
Textiles dé licats	[3220]	Berce-laineTemp. ≤ 40^ C	Lessive pour linge dé licat
Laine	[XQTX]	Berce-laineTemp. ≤ 40^ C	Lessive pour lainages

Avertissement !

• Si la charge est trop faible, le balourd risque de déséquilibrer le tambour et de déclencher la détection anti-balourd qui protège le lave-linge séchant en réduisant très fortement la vitesse d'essorage.
• Rajoutez quelques vêtements pour supprimer le balourd et permettre ainsi à l'appareil de réaliser l'essorage à la vitesse que vous avez sélectionnée.

Bac à dé tergent

I Détergent de prélavage

II Détergent de lavage principal

Adoucissant

Séparateur

Détergent liquide

Séparateur

Détergent en poudre

Tirez sur le bac à détergent pour l'ouvrir

Attention !

- Vous devez mettre du détergent dans le «compartiment I» uniquement si vous avez sélectionné l'option « Prélavage » sur les lave-linge séchants de cette fonction.

Programme	I	II		Programme	I	II
ECO 40-60		●	○	Sports		●	○
Coton		●	○	Laine		●	○
Petite charge		●	○	20°C		●	○
Jeans		●	○	Charge mélangée		●	○
Taches difficiles		●	○	Lavage / Séchage 60'		●	○
Rinçage et Essorage			○	Lavage / Séchage		●	○
Essorage				Synthétiques		●	○
Séchage

- Obligatoire

○ En option

Produits de lavage

• Utilisez des produits de lavage spécialement conçus pour les lave-linge séchants :
• Lessives en poudre pour tous types de textiles saufs délicats.

Pour ces lessives, il est conseillé de les diluer au préalable avec un peu d'eau afin d'éviter que la conduite de passage du détergent soit bouchée et ne provoque un débordement en début de lavage.

• Lessives liquides pour tous les programmes de lavage à basse température pour tous types de textiles, ou des lessives liquides spécifiques (pour les lainages par exemple).
• Choisissez soigneusement le type de détergent en fonction de la température de lavage requise, afin d'optimiser le lavage tout en économisant l'eau et l'énergie.

Un surdosage peut entraîner un mauvais rinçage et des traces résiduelles de lessive. A contrario, un sous-dosage peut entraîner des mauvais résultats de lavage.

Étiquettes d'entretien des vê tements pour le sé chage.

Les vêtements ont leur propre étiquette d'entretien de lavage et il est recommandé de suivre les indications de séchage expliquées ci-dessous.

Séchage	Séchage au sèche-linge	Ne pas sécher dans un sèche-linge	Ne pas sécher
Séchage à l'air / Étendre pour sécher	Faire égoutter	Sécher à plat	Sécher à l'ombre
Nettoyer à sec	Ne pas nettoyer à sec	Nettoyer à sec avec n'importe quel solvant	Nettoyer à sec, solvant à base de pétrole seulement

Les nouveaux vêtements de couleurs foncées doivent être lavés et séchés séparément des vêtements de couleur claire pour éviter que les couleurs ne déteignent et ne décolorent d'autres vêtements ou même les composants en plastique à l'intérieur du sèche-linge. Les fibres de couleur foncée peuvent déteindre sur les vêtements de couleur claire et vice versa.

Ne faites pas sécher les articles contenant du caoutchouc ou des matières plastiques tels que:

a) les tabliers, les bavoirs et les housses de chaise
b) les rideaux et les nappes
c) les tapis de bain.

Le panneau de commande Lavage / Séchage 60 Coton Synthétiques Charge mélangée Lavage / Séchage Séchage Rinçage et Essorage Favori Petite charge 20°C Sports Jeans Laine ECO 40-60 Essorage Taches difficiles 88:88 Dout Fort Départ différé | Température | Essorage | Séchage Marche/Arrêt Départ/Pause 3 7 84 2 1

1 Marche /Arrêt

Cette touche permet d'allumer et d'éteindre votre lave-linge séchant.

3 Sélecteur du programme

Vous pouvez sélectionner le programme de votre choix en fonction de vos exigences en matière de lavage.et de séchage.

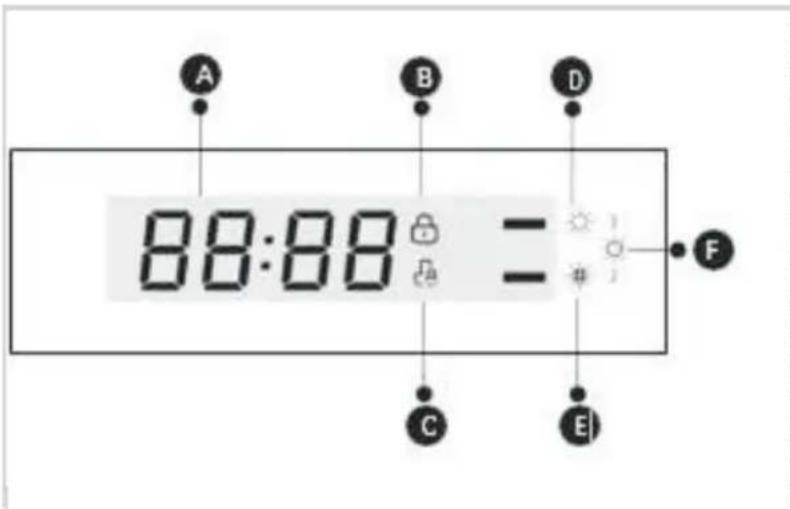

5 Écran

L'écran indique les réglages, le temps restant, et les informations en cours de lavage et/ou de séchage. Il reste allumé durant tout le cycle.

7 Touche Départ différé

Cette touche permet de lancer un cycle de lavage/Séchage en différé.

Appuyez en continu jusqu'à obtenir le temps voulu (jusqu'à 24 heures).

2 Touche Départ/Pause

Appuyez pour lancer le cycle de lavage/séchage sélectionné.

Appuyez pendant le cycle pour le mettre en pause.

4 Touche Température

Appuyez sur cette touche pour sélectionner la température souhaitée : le voyant correspondant à votre choix s'allume. Si aucun voyant n'est allumé, l'eau est à température ambiante.

6 Touche Essorage

Sélectionnez la vitesse d'essorage du programme de lavage sélectionné. L'écran indique les réglages, le temps restant, et les informations en cours de lavage. Il reste allumé durant tout le cycle

8 Touche Séchage

Maintenez la touche Séchage enfoncée jusqu'à obtention du niveau de séchage désiré. Temps disponible : 30 - 60 - 90 - 120 - 150 - 180 minutes.

Temps de lavage125	Départ différé2h
Vitesse100	ErreurE30
FinEnd	Temp.30

B Porte verrouillée

C	Sécurité enfant

D Séchage normal

E

Extra Sec

F Temps de séchage

Attention!

Juste avant sa sortie d'usine, l'appareil subit un dernier contrôle ; de l'eau est versée dans la cuve. Il peut donc y avoir des gouttes d'eau ou de la condensation dans l'appareil. Ce n'est pas un signe de défaillance.

Remarque !

Lors du premier démarrage et de l'utilisation de l'appareil. Il peut y avoir une légère odeur lorsque le moteur se met en route.

Options

Niveau de sé chage

Maintenez la touche Séchage enfoncée jusqu'à obtenir le niveau de séchage souhaité :

Extra Sec : Sélectionnez cette fonction si vous souhaitez porter les vêtements immédiatement à la fin du cycle de séchage.

Séchage Normal : cette fonction est recommandée pour des vêtements prêts à ranger ou à repasser.

Temps de séchage: vous pouvez choisir un temps de séchage spécifique allant de 30 à 180 minutes (temps disponible : 30 – 60 – 90 – 120 – 150 – 180 minutes).

Remarque !

- Conseils de séchage

• Les vêtements peuvent être séchés après essorage.
• Pour assurer un séchage de qualité, classez les textiles par type et pa1 température de séchage.
• Les vêtements synthétiques doivent être séchés pendant une durée déterminée.
• Si vous voulez repasser les vêtements après séchage, suspendez-les sur un cintre pendant un moment.

• Vêtements inadaptés au séchage

- Les articles particulièrement délicats tels que les rideaux synthétiques, en laine et en soie, les vêtements avec des pièces en métal, les bas en nylon, les vêtements épais, tels que les anoraks, couvre-lit, édredons, sacs de couchage et couettes ne doivent pas être séchés.

• Les vêtements garnis de mousse de caoutchouc ou de matières semblables ne doivent pas être séchés en machine.
  – Les tissus contenant des résidus de lotion de fixation ou de laque, de dissolvant pour ongle ou de solutions semblables ne doivent pas être séchés en machine afin d'éviter la possible formation de vapeurs dangereuses.

Départ différé

Dé part diffé ré

Régler la fonction Départ différé :

1. Choisissez l'heure en appuyant sur la touche départ différé (sélection possible de 0 à 24 h).
2. Appuyez sur le bouton Départ/Pause pour lancer le départ différé.

Choix de l'heure

Départ/Pause

Annuler la fonction Départ différé :

Appuyez sur la touche Départ différé jusqu'à ce que 0H s'affiche à l'écran. Cette opération ne peut pas être effectuée une fois le cycle de lavage lancé. Si le programme a déjà commencé, positionnez le sélecteur sur Arrêt pour le réinitialiser.

Programme	Vitesse par défaut		Programme	Vitesse par défaut
	(8kg)			(8kg)
Pete charge	800		Coton	1400
20°C	1000		Syntheques	1200
Sports	800		Charge mélangée	1000
Jeans	800		Lavage/séchage	1400
Laine	600
ECO 40-60	1400		Rincage et essorage	1000
Taches diciles	800		Essorage	1000
Lavage/Séchage 60'	1400

Température

Appuyez sur la touche « Température » jusqu'à obtenir la température désirée. (Froid, 20°C, 30°C, 40°C, 60°C, 90°C).

Essorage

Appuyez sur la touche « Essorage » jusqu'à obtenir l'essorage désiré : 0-400-600-800-1000-1200-1400

Favori

Sélectionnez votre cycle de lavage et ses options. Appuyez 3 secondes sur la touche TEMPERATURE pour mémoriser le cycle en cours. Ce dernier vous sera automatiquement proposé lors de la prochaine sélection de Favori. Le programme par défaut est Coton.

Ajout de linge

Cette opération peut s'effectuer durant un cycle de lavage. Pour des raisons de sécurité, cette action ne peut avoir lieu seulement quand le niveau d'eau et la température ne sont pas trop élevés. Dans ce cas, pressez 3 secondes la touche Départ/Pause puis :

1. Attendre l'arrêt total du tambour et le déverrouillage de la porte.
2. Ajouter le linge
3. Refermer la porte et appuyer de nouveau sur la touche Départ/Pause.

Attention!

- Si une coupure de courant survient alors que le lave-linge séchant est en marche, la mémoire interne sauvegarde le programme sélectionné. Une fois le courant rétabli, appuyez sur le bouton Départ/Pause pour continuer le programme.

Sécurité enfants

Cette fonction permet de verrouiller les touches pour ne pas modifier le programme en cours, notamment lorsqu'un enfant joue avec les touches.

Appuyez simultanément sur Température et Essorage pendant 3 secondes, jusqu'à ce que le bip sonore retentisse.

Attention!

Lorsque le verrouillage est activé et que le programme démarre, l'indicateur de sécurité enfants s'allume.

• Pour désactiver la fonction de verrouillage, appuyez en même temps sur ces deux mêmes boutons pendant 3 secondes.
• La fonction « Sécurité enfants » verrouillera tous les boutons sauf le bouton marche/arrêt et ceux permettant de désactiver le verrouillage.
• La fonction « Sécurité enfants » reste active une fois le lave-linge séchant remis en marche après la fin du programme, une coupure secteur ou l'arrêt de l'appareil.

Couper le bip sonore

Température

Appuyer sur la touche température pendant 3 secondes pour couper le bip sonore. Même action pour sa réactivation.

Le dernier paramétrage sera conservé jusqu'à la prochaine réinitialisation.

Attention!

- Après avoir coupé le bip sonore, l'appareil n'émet plus aucun son.

Programmes

Les programmes sont adaptés selon le type de linge.

Programmes
Coton	Ce programme est adapté pour une charge de linge composée de coton résistant blanc ou de couleur.
Synthétiques	Ce programme est idéal pour une charge de linge composée de synthétiques résistants.
Charge mélangée	Ce programme est idéal pour une charge de linge composée de fibres mélangées.
20°C	Ce programme de lavage à basse température est recommandé pour laver et protéger les couleurs.
Lavage / Séchage 60'	Ce programme, limité à une petite charge est idéal pour laver et sécher rapidement 4 chemises.
Petite Charge	Ce programme permet de laver très rapidement une petite charge de linge très peu sale.
Taches difficiles	Ce programme, conçu pour du linge sale, augmente les cadences de brassage et le temps de cycle.
Laine	Ce programme est spécialement conçu pour laver en toute protection vos lainages.Grâce à des phases de trempage plus longues, vos vêtements en laine seront lavés tout en douceur.
Essorage	Ce programme permet seulement d'essorer vos vêtements en sélectionnant la vitesse d'essorage souhaitée.
Rinçage& Essorage	Ce programme permet uniquement de rincer et d'essorer vos vêtements.
ECO 40-60	Ce programme permet de laver votre linge à 40°C (température non modifiable), tout en optimisant la consommation d'eau et d'électricité.
Sports	Ce programme de lavage est conçu pour préserver les fibres élastiques contenues dans les vêtements de sport ; cela évite de les détendre et préserver leurs propriétés techniques.
Lavage / Séchage	Ce programme permet d'enchainer un cycle de lavage et de séchage pour une charge de linge usuelle.
Favori	Ce programme enregistre vos habitudes de lavage (voir page 21).

Tableau des programmes de lavage

LSFVQ184W
Programme	Lavage/Séchagecapacité (kg)		Temp. par défaut(°C)	Temps par défaut
	8.0			8.0
Petite Charge	2.0		Froid	0:15
20°C	4.0		20	1:01
Sports	4.0		20	0:45
Jeans	8.0		30	1:35
Laine	2.0		40	1:07
ECO 40-60	8.0		-	3:35
Taches difficiles	8.0		40	3:48
Lavage/Séchage60'	1.0/1.0		Froid	0:58
Coton - 60°C	8.0/6.0		40	3:39
Synthetiques	4.0/4.0		40	3:18
Chargemélangée	8.0/6.0		40	1:20
Lavage & séchage	6.0/6.0		40	5:04
Séchage	-/6.0		-	4:14
Rincage & essorage	8.0		-	0:20
Essorage	8.0		-	0:12

Opérations de maintenance

Nettoyage et entretien

Avertissement !

- Avant de procéder à l'entretien, débranchez l'appareil et fermez le robinet.

Nettoyage de l'extérieur du lave-linge sé chant

Un entretien adéquat permet d'optimiser la durée de vie du lave-linge séchant. Les surfaces de l'appareil peuvent être nettoyées avec des détergents neutres non abrasifs dilués si nécessaire. Si de l'eau déborde, épongez-la immédiatement.

L'utilisation d'objets tranchants est à proscrire.

- L'acide formique et ses solvants dilués ou équivalents sont à proscrire tels que l'alcool, les solvants ou les produits chimiques, etc.

Nettoyage du tambour

Les traces de rouille laissées dans le tambour par les objets métalliques doivent être enlevées immédiatement à l'aide d'un détergent sans chlore.

N'utilisez en aucun cas de la paille de fer.

Remarque !

- Ne mettez pas de linge dans le lave-linge séchant lorsque vous nettoyez le tambour.

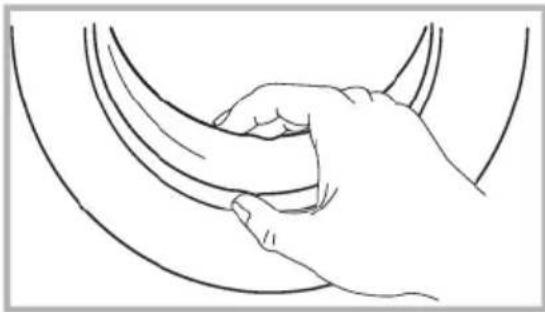

Nettoyage du joint de porte et du hublot

Essuyez le hublot et le joint après chaque lavage pour retirer les peluches et les taches.

L'accumulation de peluches peut causer des fuites.

Retirez les pièces de monnaie, boutons et autres objets coincés dans le joint après chaque lavage.

Nettoyage du filtre du tuyau d'arrivée d'eau

Remarque !

- S'il y a peu d'eau dans l'appareil alors que le robinet est ouvert, le filtre du tuyau d'arrivée d'eau a besoin d'être nettoyé.

1. Fermez le robinet
2. Retirez le tuyau d'arrivée d'eau du robinet.
3. Nettoyez le filtre.
4. Reconnectez le tuyau d'arrivée d'eau.

Nettoyage du filtre du lave-linge sé chant

1. Dévissez le tuyau d'arrivée d'eau de l'arrière de l'appareil.
2. Retirez le filtre à l'aide d'une pince.
3. Utilisez la brosse pour nettoyer le filtre.
4. Remettez le filtre en place une fois le nettoyage terminé.
5. Reconnectez le tuyau d'arrivée d'eau.

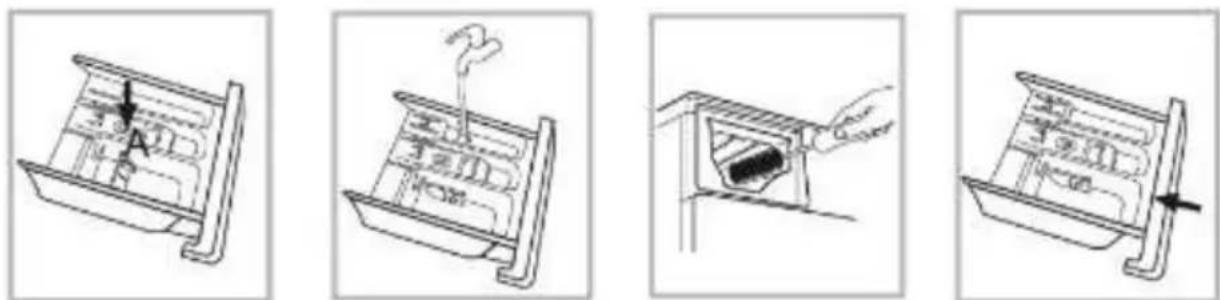

Nettoyage du bac à dé tergent

Si vous constatez un encrassement du bac à détergent, nettoyez-le. Pour se faire :

1. Appuyez sur le couvercle du compartiment à adoucissant, indiqué par la flèche, à l'intérieur du tiroir à détergent.

2. Déclipsez le couvercle, ôtez-le et nettoyez toutes les rainures à l'eau.

3. Remettez en place le couvercle et refermez le tiroir.

- N'utilisez pas d'alcool, de solvants ou de produits chimiques pour nettoyer le lave-linge séchant.

1. Ouvrez le tiroir à détergent en appuyant sur A

2. Nettoyez le tiroir à détergent sous l'eau

3. Nettoyez l'intérieur du logement du bac à détergent avec une vieille brosse à dents par exemple.

4. Réinsérez le tiroir à détergent

Nettoyage du filtre de la pompe de vidange

Avertissement !

• Attention à l'eau chaude !
• Débranchez l'appareil pour éviter tout risque d'électrocution.
• Le filtre de la pompe de vidange permet de filtrer les fils et autres petites saletés présentes dans le linge.
• Nettoyez régulièrement le filtre afin de garantir le fonctionnement normal de l'appareil.

1. Ouvrez la trappe de service

1. Extraire le filtre en le tournant dans le sens inverse des aiguilles d'une montre

1. Retirez toutes les saletés

1. Remettez le filtre en place puis fermez la trappe de service

Remarque !

- N'utilisez pas d'alcool, de solvants ou de produits chimiques pour nettoyer le lave-linge séchant.

1. Ouvrez le tiroir à détergent en appuyant sur A

2. Nettoyez le tiroir à détergent sous l'eau

3. Nettoyez l'intérieur du logement du bac à détergent avec une vieille brosse à dents par exemple.

4. Réinsérez le tiroir à détergent

Nettoyage du filtre de la pompe de vidange

Avertissement !

• Attention à l'eau chaude !
• Débranchez l'appareil pour éviter tout risque d'électrocution.
• Le filtre de la pompe de vidange permet de filtrer les fils et autres petites saletés présentes dans le linge.
• Nettoyez régulièrement le filtre afin de garantir le fonctionnement normal de l'appareil.

1. Ouvrez la trappe de service

1. Extraire le filtre en le tournant dans le sens inverse des aiguilles d'une montre

1. Retirez toutes les saletés

1. Remettez le filtre en place puis fermez la trappe de service

2. Fermez le robinet

3. Retirez le tuyau d'arrivée d'eau du robinet.
4. Nettoyez le filtre.
5. Reconnectez le tuyau d'arrivée d'eau.

Nettoyage du filtre du lave-linge sé chant

1. Dévissez le tuyau d'arrivée d'eau de l'arrière de l'appareil.
2. Retirez le filtre à l'aide d'une pince.
3. Utilisez la brosse pour nettoyer le filtre.
4. Remettez le filtre en place une fois le nettoyage terminé.
5. Reconnectez le tuyau d'arrivée d'eau.

Nettoyage du bac à dé tergent

Si vous constatez un encrassement du bac à détergent, nettoyez-le. Pour se faire :

1. Appuyez sur le couvercle du compartiment à adoucissant, indiqué par la flèche, à l'intérieur du tiroir à détergent.

2. Déclipsez le couvercle, ôtez-le et nettoyez toutes les rainures à l'eau.

3. Remettez en place le couvercle et refermez le tiroir.

• Assurez-vous que le filtre est correctement réinstallé pour éviter toute fuite.
• Lorsque la machine est en marche, ne pas retirer le filtre. Cette opération doit être effectuée lorsque la machine est arrêtée.

Pré vention du tartre

Si dans votre région la dureté de l'eau est élevée, il est recommandé d'utiliser un produit de détartrage pour lave-linge séchant. Contrôlez périodiquement la présence de tartre dans le tambour. Si besoin, effectuez un cycle de lavage tambour vide avec un produit de détartrage. Référez-vous aux instructions présentes sur l'emballage du produit.

Auto-ré paration

La réparation par l'utilisateur est possible dans certains cas. Le site sav.groupebrandt.com vous donne accès à la commande de certaines pièces de rechange ainsi qu'aux informations techniques et consignes de sécurité pour vous guider dans cette démarche. Conformément aux dispositions de l'article L441-5 du Code de la Consommation, le fabricant ne peut être tenu responsable d'un dommage survenu lors d'une auto-réparation dans la mesure où ce dommage est lié à une maladresse de l'utilisateur ou au non-respect par ce dernier des consignes de réparation du produit.

Disponibilité des pièces dé taché es

La durée minimale de mise à disposition des pièces de rechange inscrites dans la liste du Règlement Européen 2019-2023-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement.

Spécifications techniques

Alimentation	220-240V/50HZ
Courant maximal	10 A
Pression d'eau standard	0,05 MPa-1 MPa

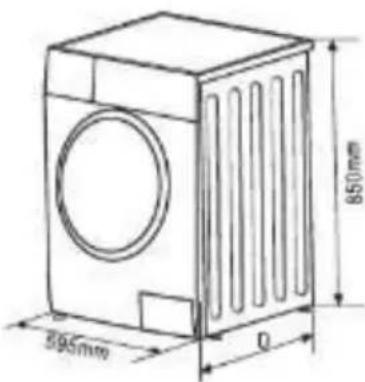

850mm 896mm 0

Modèle	Capacité de lavage/séchage	Dimensions (H*L*P en mm)	Poids net	Puissance nominale
LSFVQ184W	8,0kg/6,0kg	850*595*475	65kg	1900W

Informations gé né rales relatives au rè glement UE 2019-2023

• Lors de l'utilisation des programmes de test, lavez la charge spécifiée avec la vitesse d'essorage maximale.
• Les paramètres effectifs dépendent des conditions : l'utilisation de l'appareil, et peuvent être différents des paramètres prédéfinis.
• Le lave-linge séchant domestique est équipé d'un système de gestion de la consommation d'énergie. La durée du temps en mode laissé sur marche est inférieure à 1 minute.
• Les programmes les plus efficaces au regard de la consommation d'énergie et d'eau sont généralement ceux qui fonctionnent à basse température pendant une durée plus longue.
• Charger le lave-linge séchant ménager au maximum de la capacité mentionnée par le fabricant pour chaque programme contribue à économiser de l'énergie et de l'eau.
• Le bruit et le taux d'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée lors de la phase d'essorage, plus le bruit est élevé et plus le taux d'humidité résiduelle est faible.
• Afin d'accéder aux informations concernant votre modèle, stockées dans la base de données des produits, conformément au règlement (UE) 2019/2014 et relatif à l'étiquetage énergétique, veuillez-vous connecter au site internet: https://eprel.ec.europa.eu/
  Rechercher la référence de votre appareil sur le site internet en entrant la référence service qui est indiquée sur la plaque signalétique de votre appareil. Un autre moyen d'accéder à ces informations est de flasher le QR code présent sur l'étiquette énergétique de votre produit.

Cycle	Capacité nominale (en kg)	Durée du cycle (h : min)	Consommation d'énergie (kWh/ cycle)	Consommation d'eau (l/cycle)	Température maximale (°C)	Taux d'humidité résiduelle (en %)	Vitesse d'ess orage (tr/min)
Coton	8,0	03:44	1,498	70	60	55,0%	1400
Petite charge	2,0	00:15	0,030	31	Frold	75,0%	800
Lavage /Séchage	6,0	09:30	4,680	108,4	39	3,0%	1400
	3,0	06 :40	2,400	63 ,5	27	3,0%	1400
ECO 40-60 (Lavage)	8,0	03:38	0,871	64	38	53,0%	1400
	4,0	02:48	0,530	46,3	38	53,0%	1400
	2,0	02:48	0,205	33,4	21	53,0%	1400
Charge mélangée	8,0	01:20	0,754	71	40	65,0%	1000
20°C	4,0	01:01	0,183	44	20	65,0%	1000
Taches difficiles	8,0	03:48	1,013	71	40	70,0%	800

Remarque!

- Les valeurs données pour les programmes autres que le programme «ECO 40-60 » et le cycle «lavage et séchage» sont purement indicatives.

Le programme «ECO 40-60 » convient au lavage du linge en coton normalement sale déclaré lavable à 40 °C ou 60 °C, au cours du même cycle. Ce programme est utilisé pour évaluer la conformité à la législation de l'Union Européenne en matière d'écoconception.

Le cycle « lavage et séchage » convient au lavage du linge de coton normalement sale déclaré lavable à 40 °C ou 60 °C, au cours du même cycle, et au séchage de ce linge de manière à ce qu'il puisse immédiatement être rangé. Ce programme est utilisé pour évaluer la conformité à la législation de l'Union en matière d'écoconception.

INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil [référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 Service gratuit + prix appel

FR

Piè ces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez : consulter notre site :

www.vedette.com

nous é crire à l'adresse postale suivante :

Service Consommateurs VEDETTE

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 02 Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S au capital social de 100.000.000 euros RCS Nanterre 801 250 531

Ce symbole présent sur le produit ou son emballage indique que celui-ci ne peut pas être traité comme un déchet ménager dans l'ensemble de l'Union européenne. Recyclez ce produit de manière responsable afin de préserver l'environnement et votre santé et de promouvoir la réutilisation durable des ressources matérielles.

Pour retourner votre appareil usagé, suivez les procédures de collecte ou contactez le fournisseur du produit. Il pourra reprendre ce produit afin de procéder au recyclage dans le respect de l'environnement.
