Type de produit	Enceinte d'extérieur 2 voies
Marque	Ecler
Modèle	ZEN-15
Catégorie	Haut-parleur
Puissance nominale (RMS)	70 W @ 8 Ω / 60 W @ 70/100 V
Impédance	8 Ω ou 70/100 V (ligne)
Réponse en fréquence	Non spécifiée, adaptée à une utilisation extérieure
Indice de protection	IP65 (résistant aux intempéries)
Haut-parleur	5 pouces (127 mm) grave/médium + tweeter
Couleurs disponibles	Gris (RAL7042) et sable (RAL1001)
Montage	Support par anneau de fixation inclus
Amplificateur recommandé	Puissance de sortie 140 W RMS
Connexions	Bornier à vis pour câble de section ≥2,5 mm²
Nettoyage	Chiffon sec ou légèrement humide (eau + savon neutre), éviter l'alcool
Consignes de sécurité	Ne pas exposer à la pluie ou à l'humidité, débrancher avant entretien
Garantie	Voir carte de garantie incluse ou site www.ecler.com

FOIRE AUX QUESTIONS - ZEN-15 Ecler

Quelle est la puissance de l'enceinte Ecler ZEN-15 ?

L'enceinte délivre 70 W RMS sous 8 Ω et 60 W RMS sous 70/100 V. Il est recommandé d'utiliser un amplificateur d'au moins 140 W RMS.

L'enceinte ZEN-15 est-elle résistante aux intempéries ?

Oui, elle possède un indice de protection IP65, ce qui la rend étanche à la poussière et aux jets d'eau. Elle convient parfaitement à une utilisation extérieure.

Comment installer l'enceinte ZEN-15 ?

L'enceinte se monte à l'aide du support par anneau de fixation inclus. Placez-la sur une surface solide, sans obstacle devant, à une hauteur suffisante pour une bonne diffusion sonore.

Quels câbles utiliser pour connecter l'enceinte ?

Utilisez des câbles de section ≥2,5 mm² pour des distances jusqu'à 10 m, et 4 ou 6 mm² pour des distances plus longues. Pour une perte de 4 %, la section (mm²) = longueur (m) / impédance (Ω).

Puis-je utiliser l'enceinte ZEN-15 en intérieur ?

Oui, elle peut être utilisée en intérieur, mais sa conception est optimisée pour l'extérieur. Attention à ne pas obstruer les ouvertures de ventilation.

Comment nettoyer l'enceinte ZEN-15 ?

Nettoyez-la avec un chiffon doux et sec ou légèrement humecté d'eau et de savon neutre. Essuyez ensuite avec un chiffon propre. Ne jamais utiliser d'alcool, de benzine ou de solvants abrasifs.

Quelle est la garantie de l'enceinte Ecler ZEN-15 ?

La garantie est indiquée sur la carte incluse dans l'emballage ou sur le site www.ecler.com. Contactez un service technique agréé pour toute réparation.

L'enceinte ZEN-15 est-elle compatible avec un système 70/100 V ?

Oui, elle est compatible 8 Ω et 70/100 V. Utilisez le bornier à vis pour sélectionner le mode souhaité (consultez le schéma de connexion dans la notice).

Quels sont les accessoires fournis avec l'enceinte ?

L'emballage contient : 1 enceinte ZEN-15, un guide de prise en main et une carte de garantie. Le support de montage est intégré.

Comment entretenir l'enceinte pour prolonger sa durée de vie ?

Suivez les consignes de sécurité : évitez l'exposition à l'humidité excessive, nettoyez régulièrement, débranchez en cas d'orage et faites réviser par un technicien agréé si nécessaire.

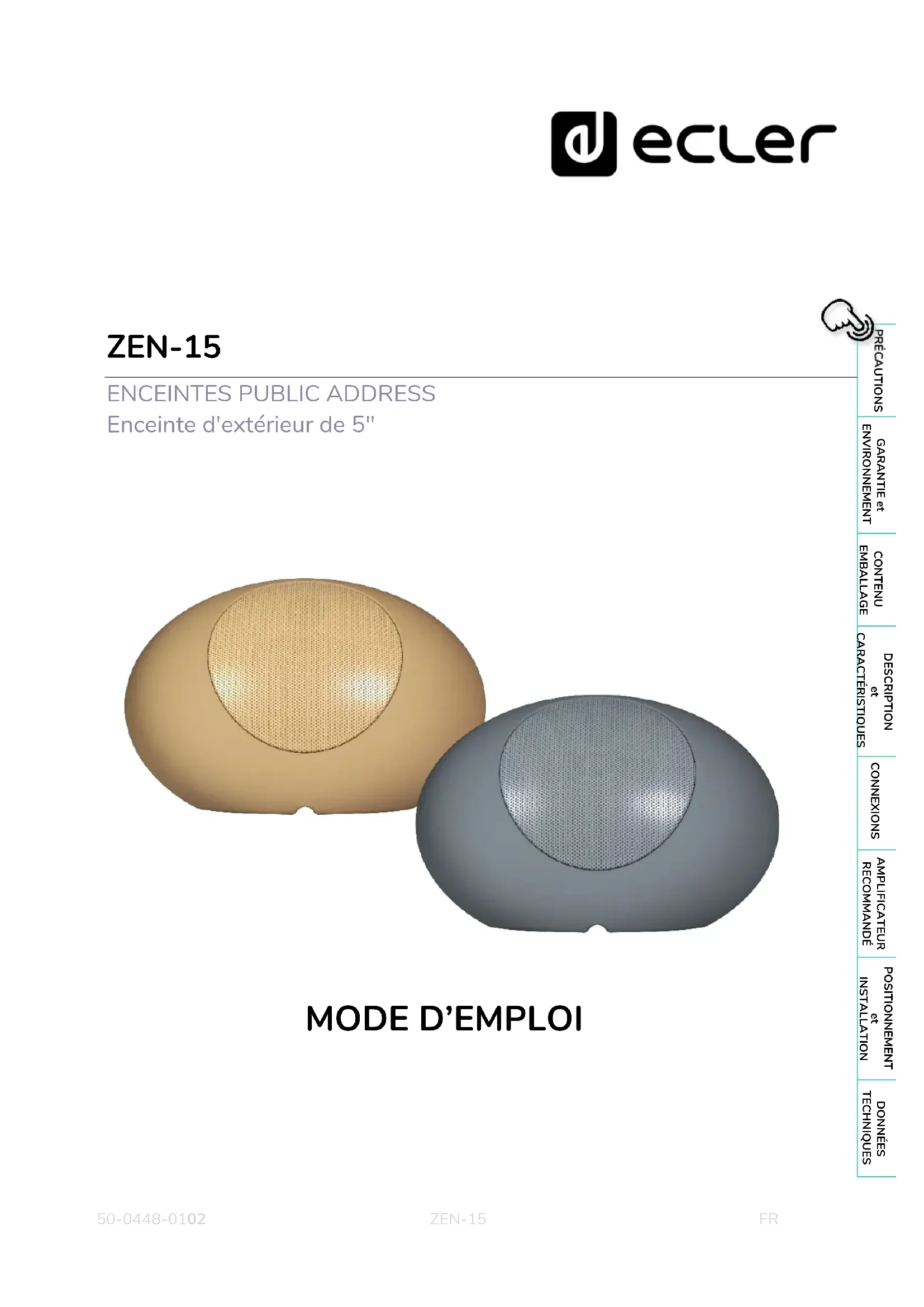

MODE D'EMPLOI ZEN-15 Ecler

Enceinte d'extérieur de 5"

4.1 Caractéristiques principales....6

1. CONNEXIONS....6

5.1 Schéma des connexions et installation .... 7

1. AMPLIFICATEUR RECOMMANDÉ....8

2. POSITIONNEMENT et INSTALLATION....8

7.1 Positionnement....8

8.1 Caractéristiques techniques....9

8.2 Schéma avec cotes....10

1. PRÉCAUTIONS

1.1 Remarque Importante

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base / arrière du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE et ENVIRONNEMENT

Merci d'avoir choisi notre appareil Ecler ZEN-15 ! Nous apprécions votre confiance.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient d'une garantie. Veuillez-vous référer à www.ecler.com ou à la carte de garantie incluse avec cet appareil pour connaître sa période de validité et ses conditions.

Ecler s'engage pleinement à préserver de l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO₂. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris de son emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 enceinte d'extérieur ZEN-15.
• Guide de prise en main
- Carte de garantie.

4. DESCRIPTION et CARACTERISTIQUES

ZEN-15 est une enceinte à montage hors sol dont la forme élégante et arrondie allie harmonieusement le monde de la technologie audio à l'esthétique de la nature. Cette discrète solution audio d'extérieur s'intègre sans effort dans les environnements extérieurs, en offrant un équilibre harmonieux entre la fonctionnalité et l'attrait visuel.

4.1 Caractéristiques principales

- Enceinte d'extérieur à haut-parleur de 5" à 2 voies.

- 70W RMS @ 8Ω / 60W RMS @ 70/100V.

- Protégé contre les intempéries avec un indice de protection IP65.

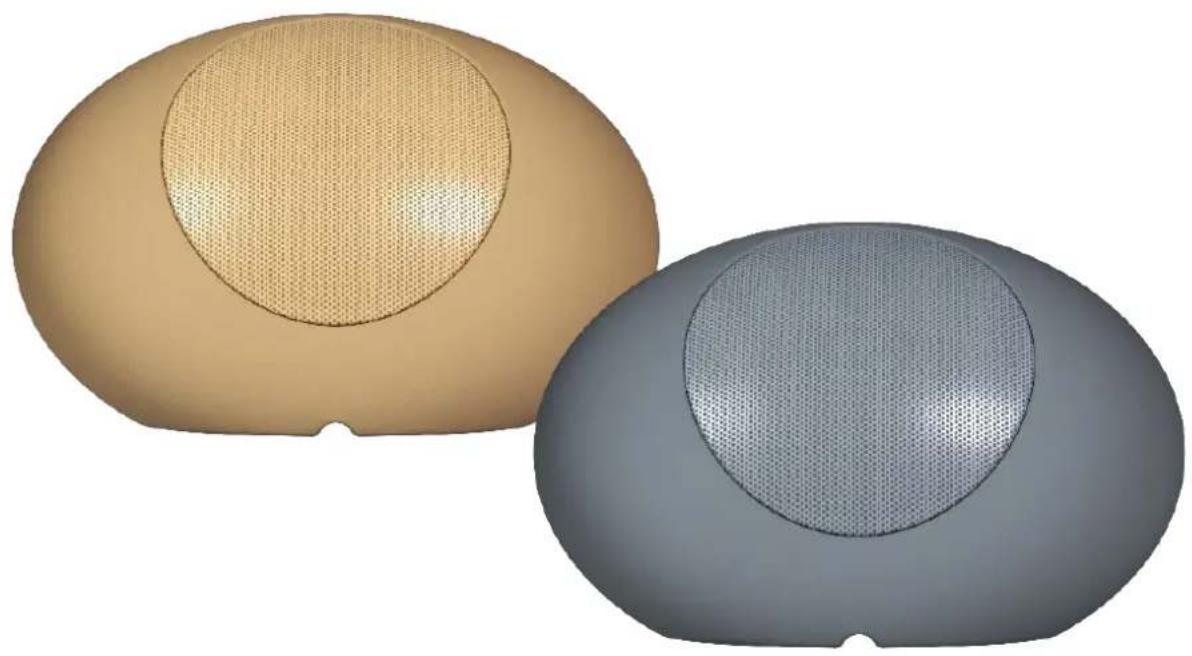

- Disponible en gris (RAL7042) et en couleur sable (RAL1001).

- Compatible 8 ohms et 70 V/100 V.

- Montage facile.

• Support par anneau fixation.

5. CONNEXIONS

Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge faible (8 Ω). Une section d'au moins 2,5 mm2 est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm2 pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % :

$$ \text { Section en mm } ^ {2} = \frac {\text { Longueur en m }}{\text { Impédance de l'enceinte en } \Omega} $$

Voir le schéma détaillé des connexions en page suivante.

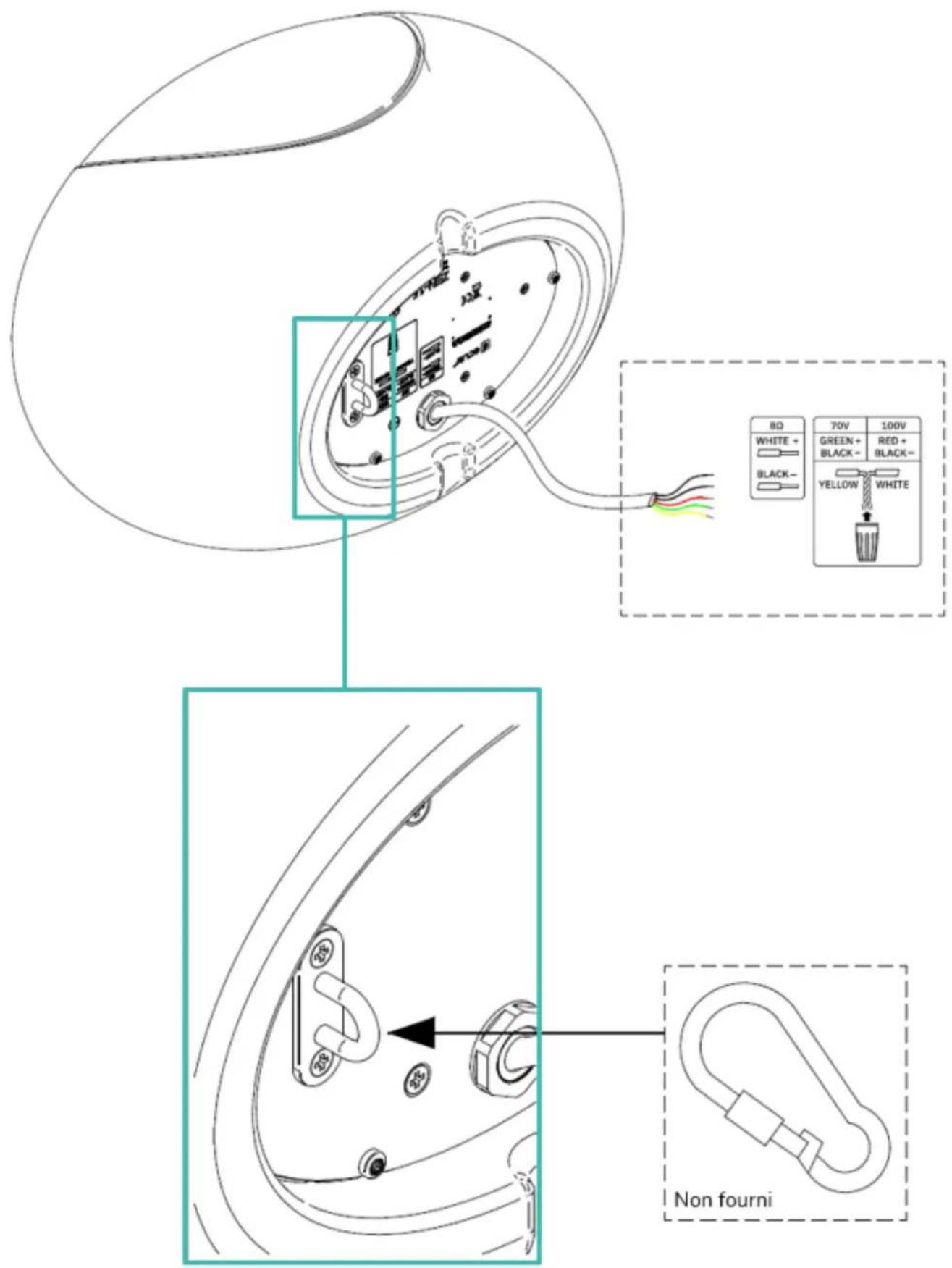

5.1 Schéma des connexions et installation

6. AMPLIFICATEUR RECOMMANDÉ

La puissance de sortie de l'amplificateur recommandée pour la ZEN-15 est de 140 W RMS.

7. POSITIONNEMENT et INSTALLATION

7.1 Positionnement

Tenez compte des règles générales suivantes :

Placez l'enceinte sur une surface solide et ferme. Aucun obstacle ne doit se trouver entre les enceintes et le public. Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

8. DONNÉES TECHNIQUES

8.1 Caractéristiques techniques

ZEN-15

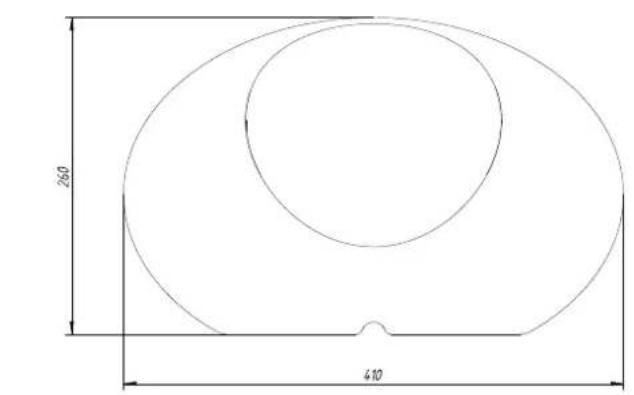

8.2 Schéma avec cotes

Toutes les mesures en mm.

d ecler

Ecler ZEN-15 Mechanical Diagram

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.
