SD-3-N - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SD-3-N Festo au format PDF.
| Type de produit | Détecteur de fin de course pneumatique |
| Marque | Festo |
| Modèle | SD-3-N |
| Catégorie | Capteur |
| Fluide | Air comprimé filtré, non lubrifié |
| Pression d'alimentation P | 0 à 8 bar (recommandée 0,1 à 0,15 bar) |
| Pression du signal A | 0 jusqu'à la pression d'alimentation |
| Consommation d'air à 0,1 bar | 1 l/min |
| Plage de température | -40 à +100 °C |
| Fixation | Filetage M12 x 1 ou Ø 12,5 mm avec 2 écrous |
| Raccords P et A | Raccord cannelé pour tuyau DN 3 |
| Dimensions (approx.) | 49 mm x 19 mm (cotes du schéma) |
| Poids | Non spécifié |
| Fonctions principales | Détection de niveau de liquide sans pièces mobiles, émission d'un signal pneumatique |
| Entretien et nettoyage | Nettoyer régulièrement le tube-plongeur en cas de liquides visqueux |
| Sécurité | Ne pas souffler ou nettoyer avec un pistolet à air pour éviter d'endommager l'amplificateur |
| Pièces détachées et réparabilité | Tube-plongeur remplaçable (information non fournie dans la notice) |
| Informations générales | Détecteur fluidique sans pièces mobiles, corps en acier inoxydable, raccord en aluminium anodisé |
FOIRE AUX QUESTIONS - SD-3-N Festo
Questions des utilisateurs sur SD-3-N Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice SD-3-N - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SD-3-N de la marque Festo.

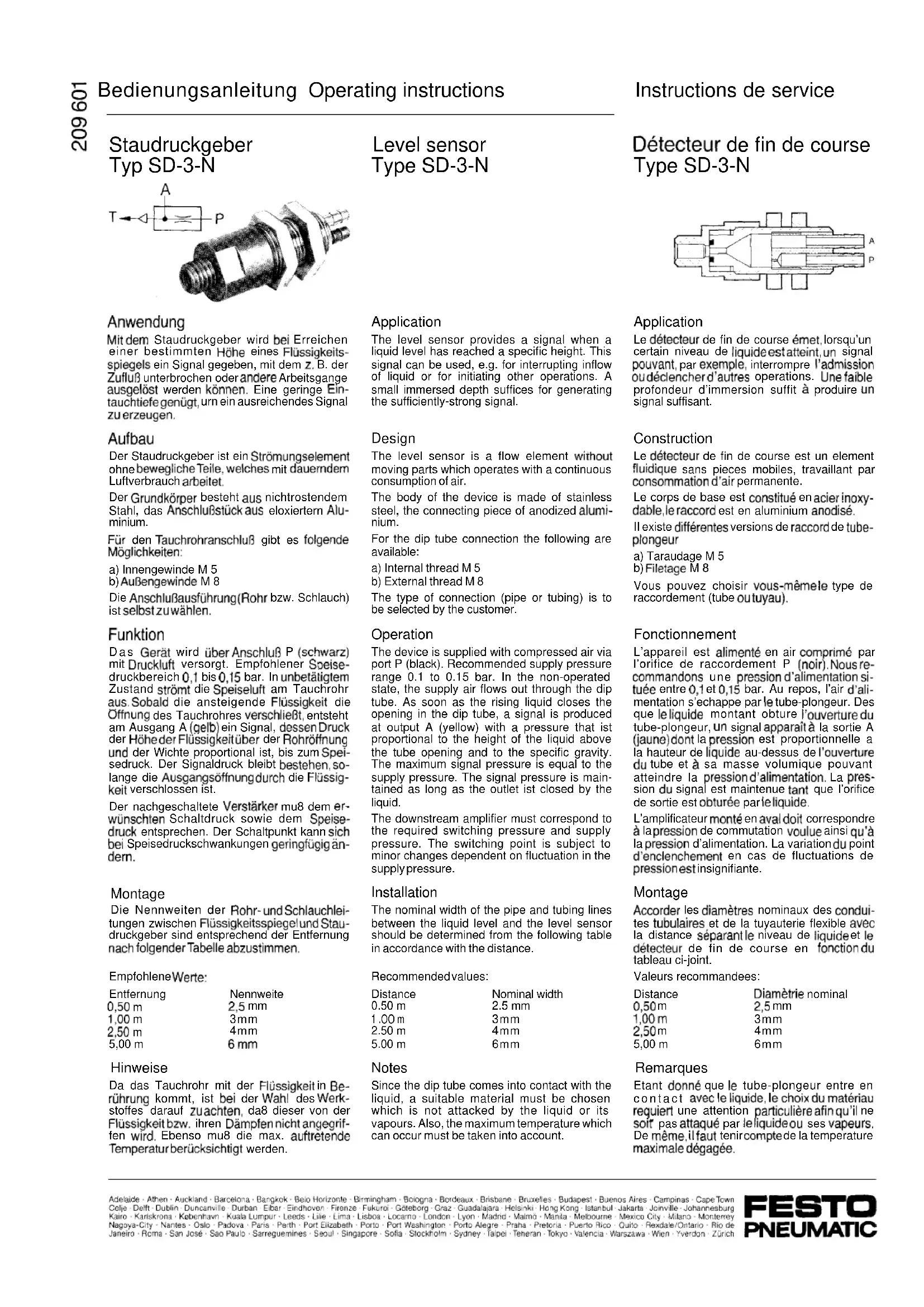

MODE D'EMPLOI SD-3-N Festo
Détecteur de fin de course Type SD-3-N

Le détecteur de fin de course émet, lorsqu'un certain niveau de liquide est atteint, un signal pouvant, par exemple, interrompre l'admission ou déclencher d'autres operations. Une faible profondeur d'immersion suffit à produire un signal suffisant.
Construction
Le détecteur de fin de course est un element fluidique sans pieces mobiles, travaillant par consommation d'air permanente.
Le corps de base est constitué en acier inoxy-dable, le raccord est en aluminium anodisé.
Il existe différentes versions de raccord de tube-plongeur
a) Taraudage M 5 b) Filetage M 8
Vous pouvez choisir vous-même type de raccordement (tube outuyau).
Fonctionnement
L'appareil est alimenté en air comprimé par l'orifice de raccordement P (noir). Nous recommandons une pression d'alimentation située entre 0,1 et 0,15 bar. Au repos, l'air d'alimentation s'échappe par le tube-plongeur. Des que le liquide montant obture l'ouverture du tube-plongeur, un signal apparaît à la sortie A (jaune) dont la pression est proportionnelle a la hauteur de liquide au-dessus de l'ouverture du tube et à sa masse volumique pouvant atteindre la pression d'alimentation. La pression du signal est maintenue tant que l'orifice de sortie est obturée par le liquide.
L'amplificateur monté en aval doit correspondre à la pression de commutation voulue ainsi qu'à la pression d'alimentation. La variation du point d'enclenchement en cas de fluctuations de pression est insignifiante.
Montage
Accorder les diamètres nominaux des conduites tubulaires et de la tuyauterie flexible avec la distance séparant le niveau de liquide et le détecteur de fin de course en fonction du tableau ci-joint.
Valeurs recommandees:
| Distance | Diamètrie nominal |
| 0,50 m | 2,5 mm |
| 1,00 m | 3 mm |
| 2,50 m | 4 mm |
| 5,00 m | 6 mm |
Remarques
Etant donné que le tube-plongeur entre en contact avec le liquide, le choix du matériau requiert une attention particulière afin qu'il ne soit pas attaqué par le liquide ou ses vapeurs. De même, il faut tenir compte de la temperature maximale dégagée.
En cas de liquides gluants ou visqueux, le tube-plongeur devrait avoir un diamètre d'ouverture supérieur. Lorsqu'un risque de collage existe, nettoyer le tube-plongeur à intervalles réguliers. Prévoir un amortissement en cas d'exploration de surfaces très mobiles. Pour cela, il est possible d'entourer le tube-plongeur d'une gaine présentant à sa base un ou plusieurs orifices. Le niveau deliquide est ainsi aplani au point de mesure. Dans le cas de liquides donnant lieu à une formation de mousse importante, l'exploration pneumatique est supérieure à l'exploration électronique. Alors que cette dernière réagit déjà à la mousse, le détecteur de fin de course n'émet un signal que lorsque le niveau du liquide à masse spécifique plus élevée est atteint.
Un air comprimé filtré, non lubrifié, est absolument nécessaire pur des éléments pilotés en bassepression.

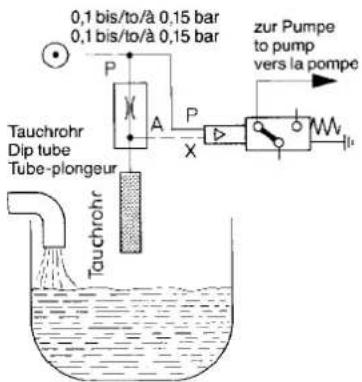

Contrôle simple de niveau
(Exécution dans le domaine des basses pressions)

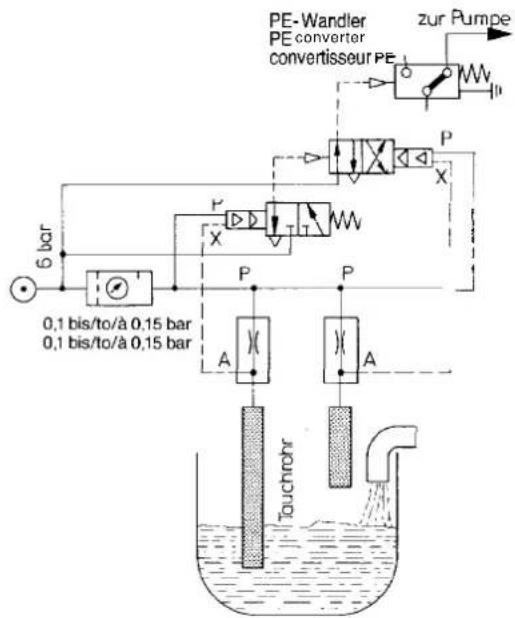

Contrôle de niveau min./max.
(Exécution en basse et haute pression)


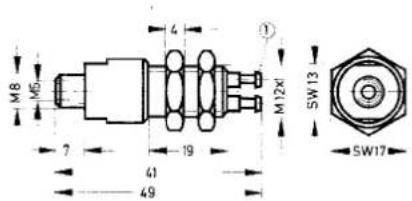

M8 M5 4 ① M12x SW13 7 19 41 49 SW17① Stecknippelfür Kunststoffschlauch NW 3
Anschluß P schwarz, Eingang
Anschluß A gelb, Ausgang
①Connection for plastic hose NW 3
Connection P black, Input
Connection A yellow, Output
SW = A/F
① Par raccord cannel6 pour tuyauplastique 3
Raccord P noir, Entrée
Raccord A jaune, Sortie
Cotesur plats 17
Technische Daten
Caractéristiques techniques
| Type | SD-3-N |
| Fluide | Air comprimé filtré,non lubrifié |
| Fixation | Filetage M 12 x 1 oudiamètre de passage 0 12,5 mm avec 2 écrous |
| RaccordsP, A | Raccordcannelépour tuyau DN 3 |
| Pression d'alimentation P | 0 à 8(recommandé0,1à 0,151 bar |
| Pression de signal A | 0 jusqu'à la pression d'alimentation bar |
| Consommation d'air à0,1 bar | 1 l/min |
| Plage de température | -40 à +100°C |
| Toutesles pressions sont indiquées en bar (pression relative) | |
Ne pas souffler ou nettoyer le détecteur de fin de course au moyend'unpistolet à air car vous risquez d'endommager l'amplificateurraccordé par une tropforte pression.
Sous réserve de toutes modifications
