Post PTS3151200L30D1SBBK - Éclairage AFX - Notice d'utilisation et mode d'emploi gratuit

Marque	AFX
Modèle	Post PTS3151200L30D1SBBK
Catégorie	Éclairage
Type de produit	Luminaire d'intérieur
Alimentation	120 V c.a., 60 Hz
Mise à la terre	Obligatoire (fil vert)
Usage	Intérieur sec
Température maximale du câble d'alimentation	90 °C (194 °F)
Garantie	5 ans limitée
Installation	Par un technicien électrique qualifié
Câblage	Fils noir (L), blanc (N), vert (terre)
Matériau	Non spécifié
Poids	Non spécifié
Dimensions	Non spécifiées
Fonctions principales	Éclairage général
Entretien	Nettoyer avec un chiffon sec ; couper l'alimentation avant
Sécurité	Couper l'alimentation avant toute intervention ; ne pas manipuler sous tension
Pièces détachées	Non spécifiées
Réparabilité	Faire appel à un électricien qualifié

FOIRE AUX QUESTIONS - Post PTS3151200L30D1SBBK AFX

Comment installer ce luminaire ?

Coupez l'alimentation au disjoncteur. Installez la traverse sur la boîte de jonction, puis effectuez le câblage en respectant les couleurs : noir (L), blanc (N), vert (terre). Fixez le pavillon de recouvrement avec les vis fournies. Remettez le courant.

Quel est le voltage requis ?

Ce luminaire fonctionne sur une source d'alimentation de 120 V c.a. 60 Hz.

Puis-je utiliser un variateur d'intensité ?

La notice ne mentionne pas spécifiquement l'utilisation d'un variateur. Vérifiez l'étiquette sur le luminaire ou consultez un électricien. Par sécurité, utilisez uniquement des ampoules compatibles si le luminaire en accepte.

Quelle est la durée de la garantie ?

AFX offre une garantie limitée de 5 ans contre les vices de matériau et de fabrication, à compter de la date d'achat, à condition que l'installation soit correcte et l'utilisation normale.

Comment nettoyer ce luminaire ?

Avant tout nettoyage, coupez l'alimentation électrique. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits abrasifs ou de liquides.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le disjoncteur n'est pas déclenché et que l'alimentation est bien rétablie. Assurez-vous que les connexions électriques sont correctes et serrées. Si le problème persiste, contactez un électricien qualifié.

Ce luminaire est-il adapté pour l'extérieur ?

Non, ce luminaire est conçu uniquement pour une utilisation en intérieur dans un endroit sec.

Quel type d'ampoule dois-je utiliser ?

La notice ne précise pas le type d'ampoule. Si le luminaire est équipé de douilles, utilisez des ampoules standard adaptées à la puissance indiquée sur l'étiquette du produit. Ne dépassez pas la puissance maximale recommandée.

Puis-je installer ce luminaire moi-même ?

Il est recommandé qu'un technicien électrique qualifié procède à l'installation. Si vous avez des compétences en électricité, assurez-vous de respecter les codes locaux et de couper l'alimentation avant toute manipulation.

Où trouver des pièces de rechange ?

Les pièces de rechange ne sont pas listées dans la notice. Contactez le service client d'AFX ou un revendeur agréé pour obtenir des informations sur les pièces disponibles.

MODE D'EMPLOI Post PTS3151200L30D1SBBK AFX

Précautions de sécurité

• Read attentivement l'ensemble des instructions de sécurité et d'installation avant d'installer ce luminaire ou de procéder à son entretien. Le non respect de ces instructions pourrait avoir pour conséquence des risques mortels d'électrocution ou endommager le produit.
• Il est recommandé qu'un technicien électrique qualifié installe le câblage. Ce luminaire doit être câblé conformément aux exigences du Code canadien de l'électricité, des lois provinciales sur les installations électriques et des règlements municipaux.
• Ne manipulez pas un luminaire sous tension et n'essayez pas de le mettre sous tension si vos mains sont mouillées ou si vous êtes sur une surface mouillée ou dans l'eau.
• Ce luminaire est conçu pour être monté sur un circuit 120 V c.a. 60 Hz équipé d'un boîtier de disjoncteurs ou d'un fusible.
  • Assurez-vous que la source d'alimentation répond aux exigences de ce luminaire. (Lisez les étiquettes sur le boîtier du luminaire.)
• Pour réduire les risques d'électrocution et pour assurer un fonctionnement convenable, ce luminaire doit être mis à la terre. Pour installer convenablement la mise à la terre, le luminaire doit être relié au circuit de mise à la terre de votre tableau de distribution à l'aide d'un câble distinct (vert) ou d'un conduit métallique flexible. L'emplacement de la vis de mise à la terre est clairement indiqué en vert sur le boîtier.
• Ce luminaire est destiné uniquement à être utilisé comme éclairage d'intérieur dans un endroit sec ou device

INSTRUCTIONS DE MONTAGE

Étape 1 – Préparation pour l'installation

A. Coupez l'alimentation électrique avant de procéder à l'installation ou à l'entretien de tout ou partie de ce luminaire
B. Rettirez le luminaire de l'emballage. Séparez les contenus des sachets de pièces.

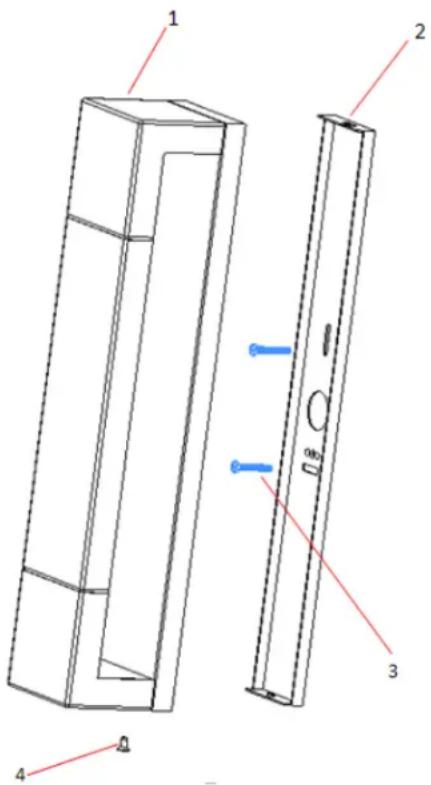

C. Installez la traverse (2) sur la boîte de jonction (non comprise) à l'aide de deux vis (3).

Câblage – Tout le câblage doit être placé à l'intérieur de la boîte de jonction.

Attention : Assurez-vous que l'alimentation est coupée au disjoncteur ou au fusible. Vérifiez que les câbles ne sont pas endommagés ou déchirés par endroit. Utilisez des câble d'alimentation résistant à une température d'au moins 90 °C (194 °F). Remarque: La plupart des habitations construites avant 1985 sont équipées de câbles d'alimentation ne supportant que 60 °C. Prenez conseil auprès d'un électricien qualifié avant l'installation.

Étape 2 – Câblage

A. Cet appareil ne fonctionnera pas convenablement s'il n'est pas connecté à un circuit électrique mis à la terre. Si la mise à la terre n'est pas convenablement effectuée, il existe des risques d'électrocution, de surchauffe, de mauvais fonctionnement et cela peut réduire la durée de vie des ampoules.
B. Connectez les câbles entre eux de façon appropriée. Sécurisez le câblage en utilisant les capuchons de connexion (fournis).
C. Connectez le fil vert du luminaire au fil vert du circuit d'alimentation.
D. Le fil blanc du luminaire doit être connecté au fil blanc (N) de la source d'alimentation.
E. Le fil noir du luminaire doit être connecté au fil noir (L) de la source d'alimentation.
N'intervertissez pas les fils. Tirez sur chaque fil pour vous assurer que les raccordements sont solides. Assurez-vous qu'aucun fil nu n'est visible hors des raccords. Repoussez bien les raccordements à l'intérieur de la boîte jonction.

Étape 3 – Montage du luminaire

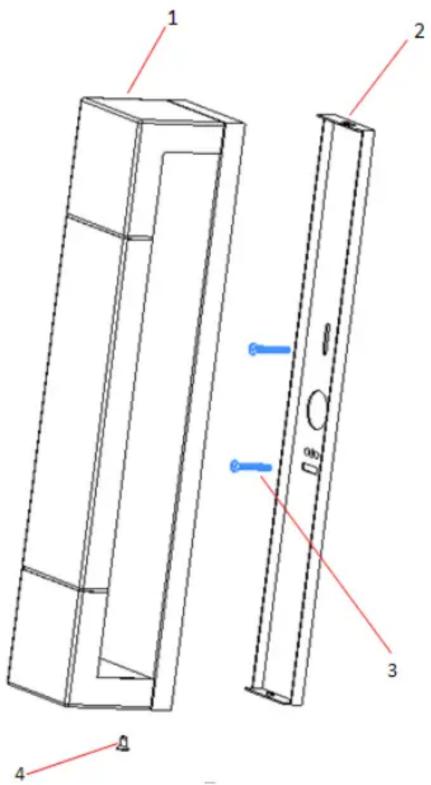

A. Installez le pavillon de recouvrement (1) sur la traverse en alignant les trous de chaque côté et en y vissant deux vis (4) pour l'arrimer au plafond.

Étape 4 – Remettre le courant au fusible ou au boîtier de disjoncteurs.

Garantie limitée du fabricant

AFX Lighting Inc. garantit ce luminaire contre tout vice de matériau et de fabrication lorsqu'il est installé correctement et utilisé dans des conditions normales pendant une période de 5 ans à compter de la date de l'achat. Cette garantie couvre tous les composants et se limite au remplacement du luminaire défectueux ou de ses composants; elle ne couvre pas les pannes consécutives à une installation non conforme, à une mauvaise utilisation, à une mauvaise manipulation ou à un endommagement pendant le transport.
